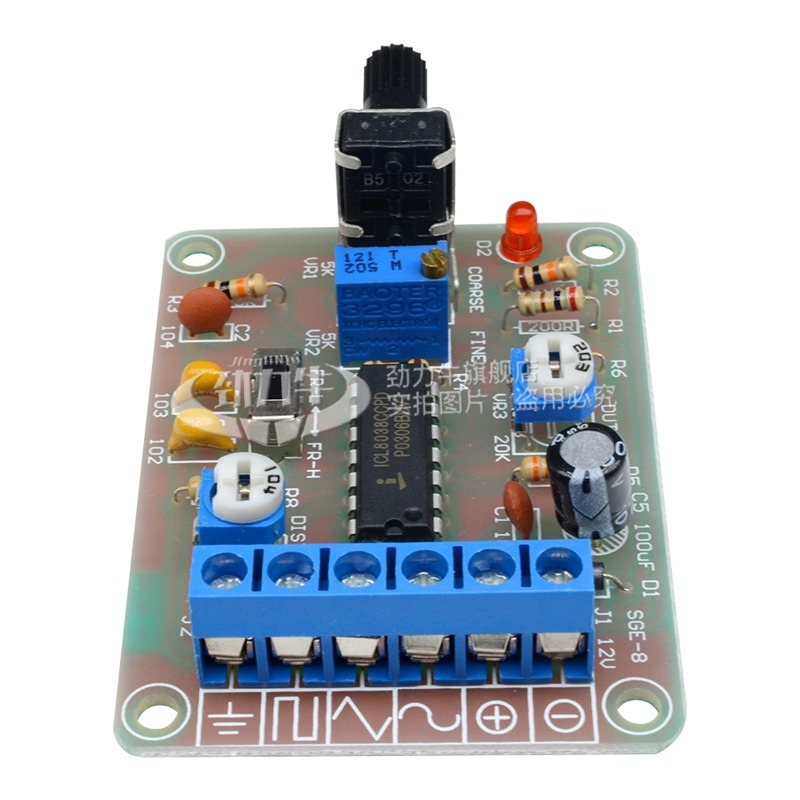

ICL8038函數信號發生器成品正弦/三角/方波形電子製作實訓diy散件

商品編號:P1027417661171 原始貨號:P1027417661171

ICL8038函數信號發生器成品正弦/三角/方波形電子製作實訓diy散件

$ 390
預計出貨天數14
顏色分類
  • 散件
  • 成品
數量
  • 付款方式:
    線上刷卡 / 行動支付支援 Apple Pay 、 Google Pay 、 Samsung Pay / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    宅配

商品特色

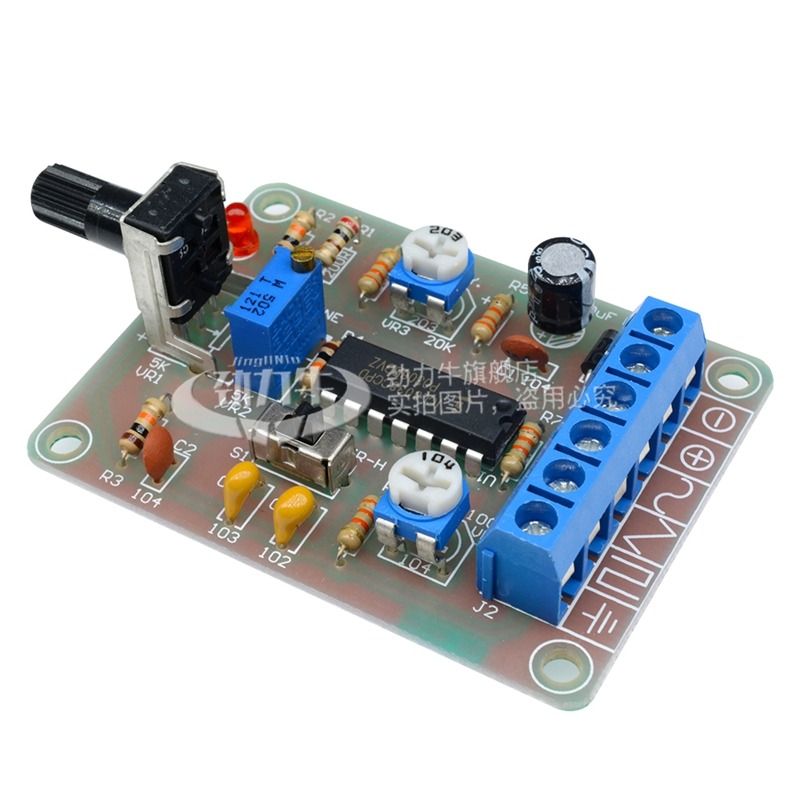

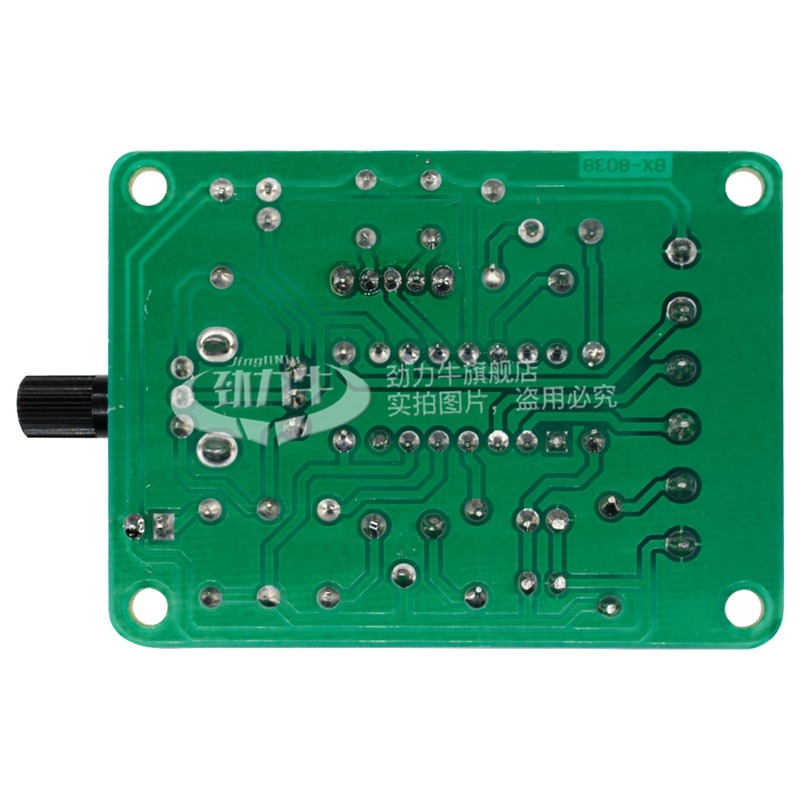

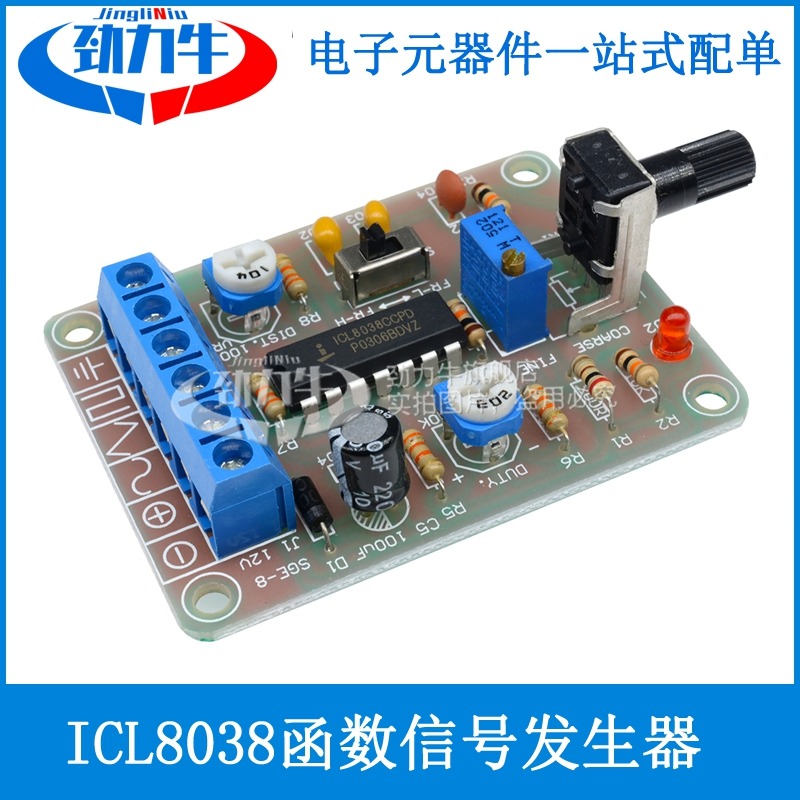

ICL8038函數信號發生器成品正弦/三角/方波形電子製作實訓diy散件

注意:購買散件需要自己焊接,如果沒有焊接基礎的建議購買成品

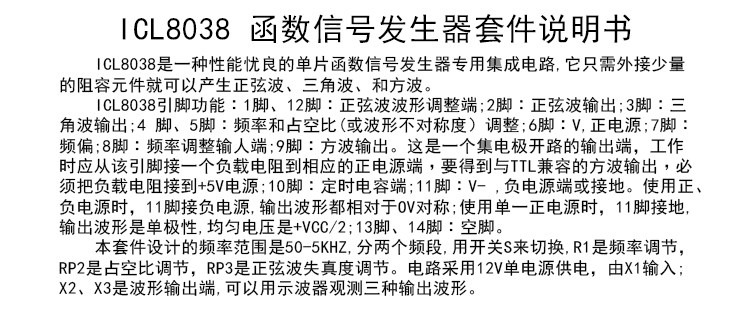

性能優良的ASIC芯片的函數發生器ICL8038,添加少量的阻容元件,可產生正弦波、三角波和方,和信號的頻率、佔空比、可調失真的正弦波。

ICL8038引腳功能:

1英尺,12英尺:正弦波形調整終端;

2英尺:正弦波輸出;

3英尺:三角波輸出;

4英尺,5英尺:頻率和佔空比(或波形不對稱)調整;

6英尺:V +,正電源;

7英尺:偏移;8英尺:頻率調整輸入端;

9英尺:方波輸出。

這是一個集電極開路的輸出端,工作時應將負載電阻從引腳對應的正極電源端接出來,得到一個TTL兼容的方波輸出,負載電阻必須連接到+5 V電源;

10英尺:定時電容終端;

11英尺:V,負極電源端子或接地。用正、負電源,11腳負電源,輸出波形相對於0V對稱;使用單一正電源,11腳接地,輸出波形是單極的,均勻的電壓是VCC / 2;

13英尺,14英尺:空腳。

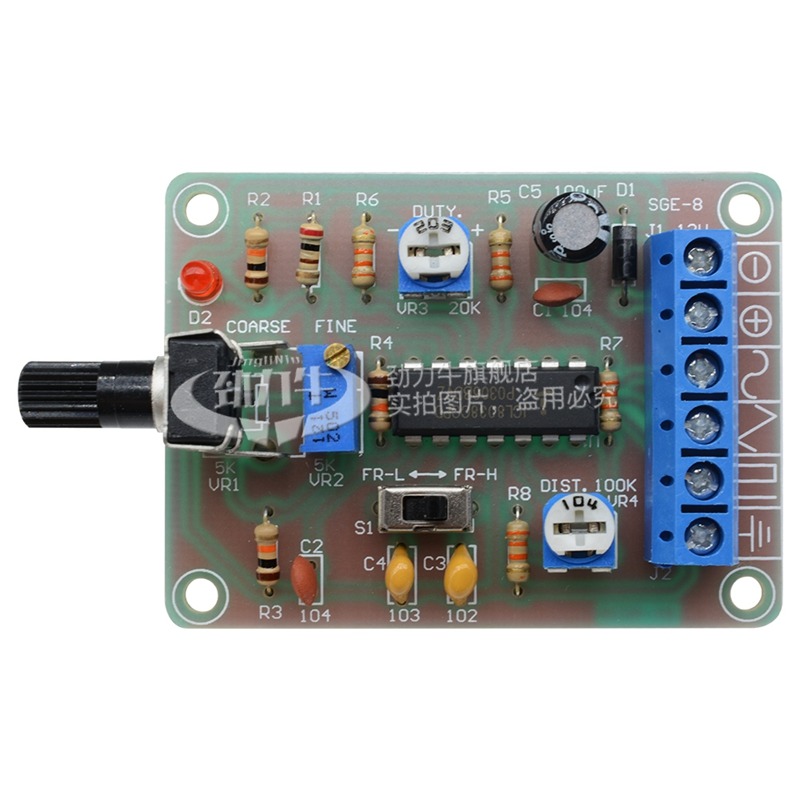

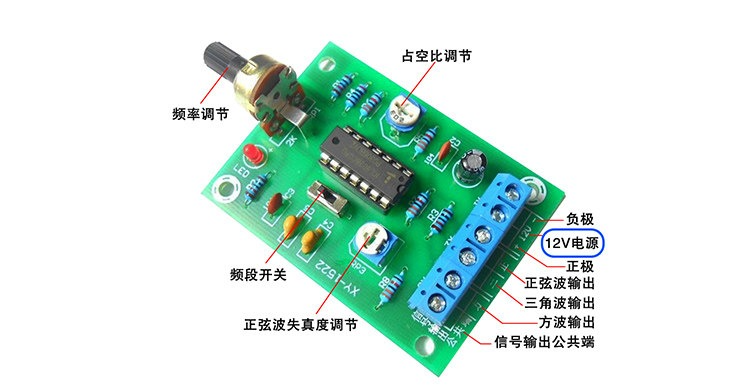

該工具被設計為一個頻率範圍是50-5khz,兩條帶開關的切換,RP1是頻率調整,RP2是佔空比的調整,RP3是正弦波失真校正。電路採用12V單電源,從X1 X2、X3是輸入;輸出波形的一面,你可以用示波器觀察輸出波形,三。

型號:ICL8038

輸入直流12V

頻率範圍50-5khz,

尺寸:6cm×4.5cm×0.2cm
