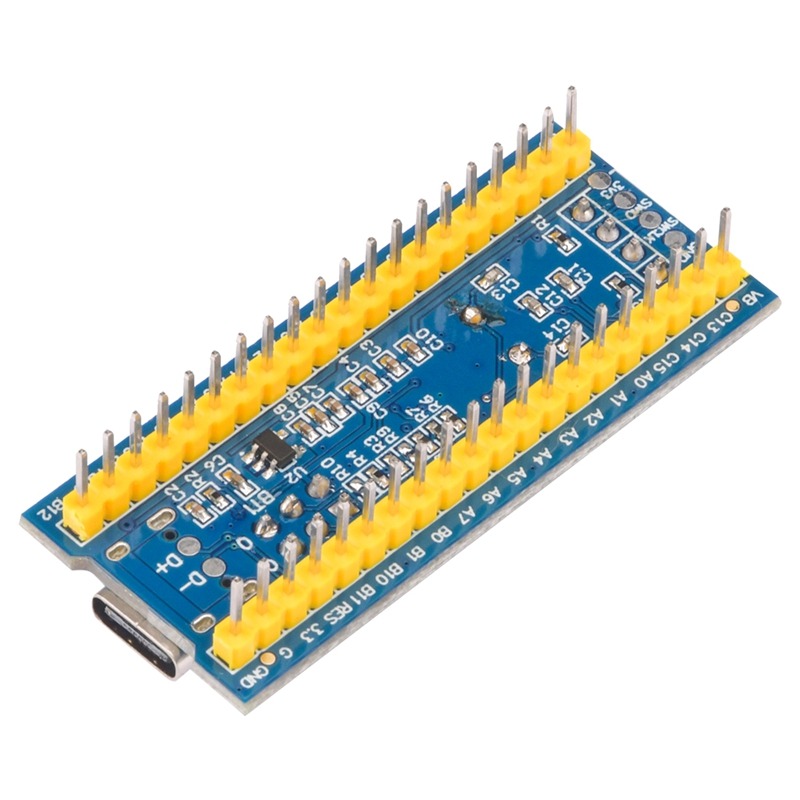

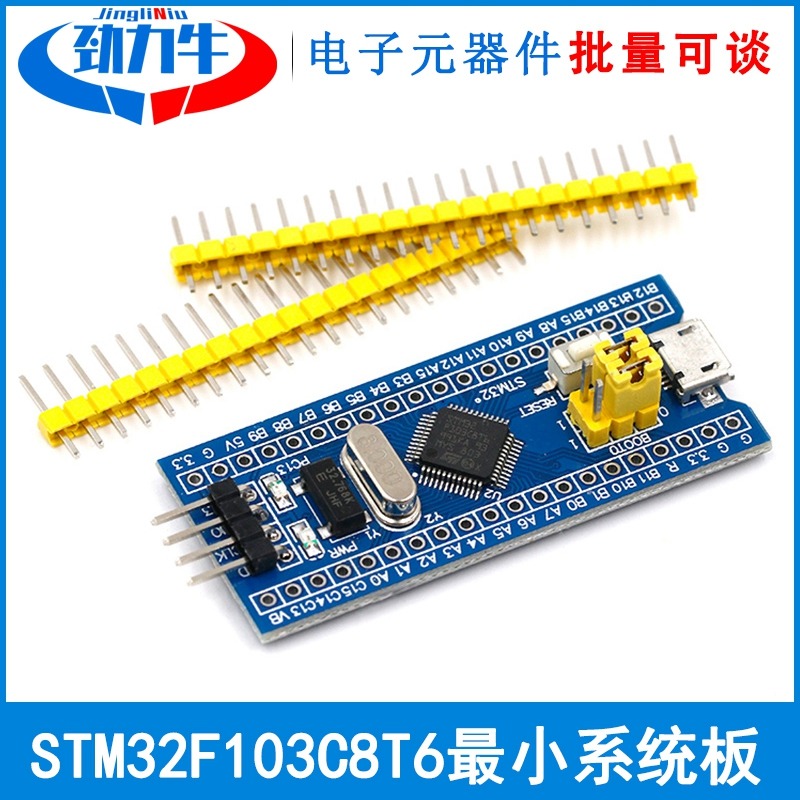

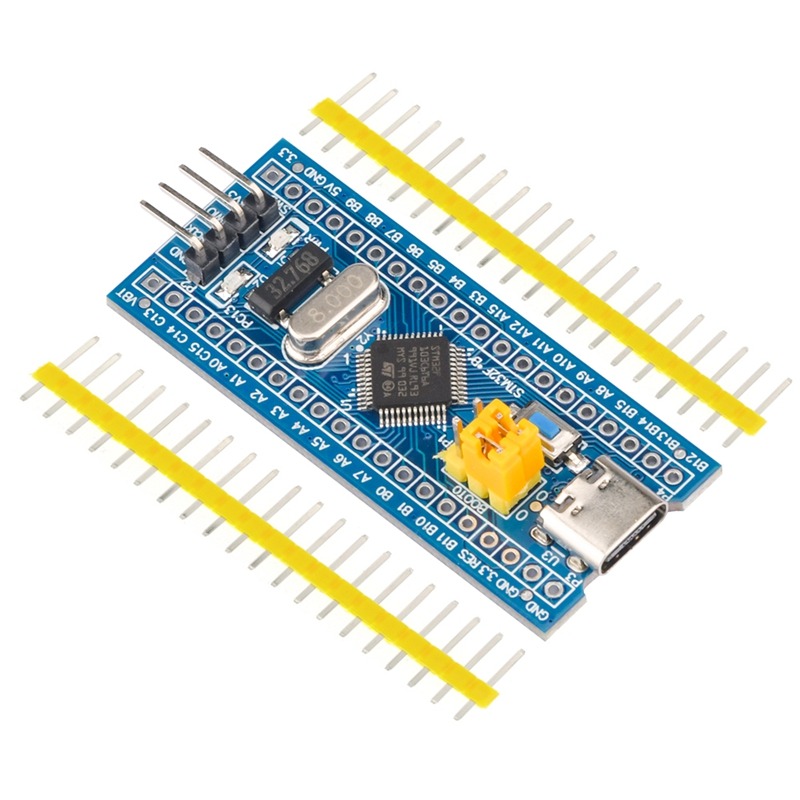

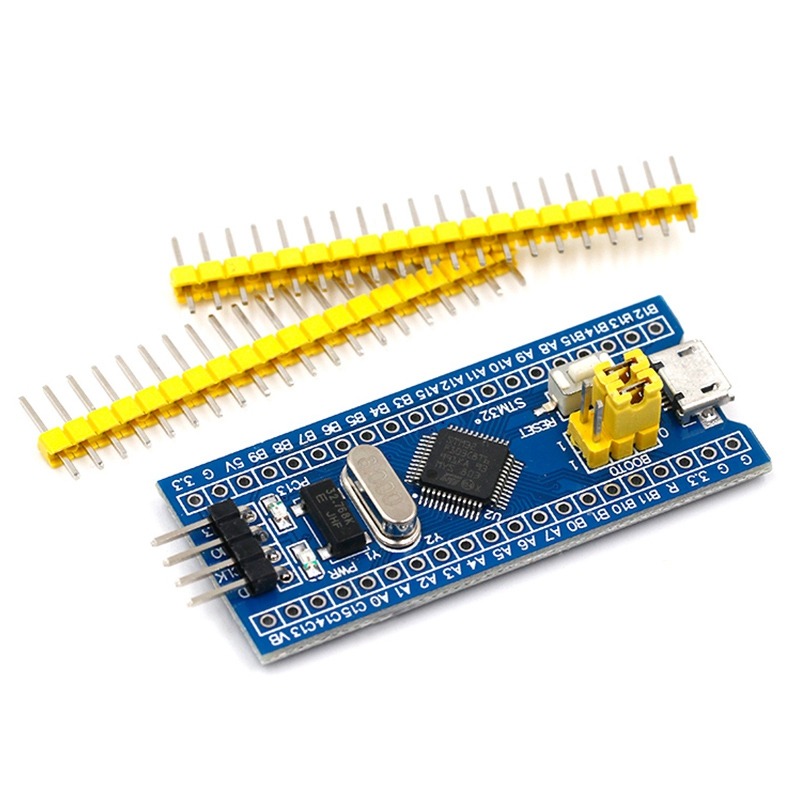

產品簡介:
這是一款基於STM32F103C6T6為主芯片的ARM核心板可替代STM32F103C/T6,有如下特點:
1、板載了基於MCU的基本電路,如晶振電路、USB電源管理電路和USB接口等。
2、核心板引出了所有的I/O口資源。
3、帶有SWD仿真調試下載接口,該接口少需要3根線就可以完成調試下載任務,相比傳統的JTAG調試有不少的好處,在這裏插一句,JTAG現在大有要淘汰的趨勢,例如ST新出的M0系列的MCU只保留了SWD調試接口,JTAG直接被取消了
4、外形尺寸只有傳統的DIP40封裝(例如AT89S52)的大小
5、使用了目前智能手機所使用的Mirco USB接口,使用方便,可做USB通訊和供電。
6、針對STM32 RTC不起振的問題,我們採用了官方建議的低負載RTC晶振方案,並使用了愛普生品牌的晶振,而沒有使用廉價的圓柱晶振。
7、配有優質的1*40/2.54mm間距的單排排針,確保導電接觸優良,方便用戶將核心板放置到標準的的萬用板或者麪包板上。排針默認不焊接,用戶可以根據自己的需要選擇焊接方向。
芯片簡介:
1、STM32F103C8T6
封裝類型:LQFP;
引腳個數:48;
內核:Cortex
-M3 ;
工作頻率:72MHz;
存儲資源:64K Byte Flash ,20KByte SRAM;
接口資源:2x SPI,3x USART,2x I2C,1x CAN,37x I/O口,
模數轉換:2x ADC(12位/16通道)
定時器:3個普通定時器 1個高級定時器
調試下載:支持JTAG/SWD接口的調試下載,支持IAP。
2、RT9193:3.3V穩壓芯片,最大輸出300mA。
其他的MCU參數如下

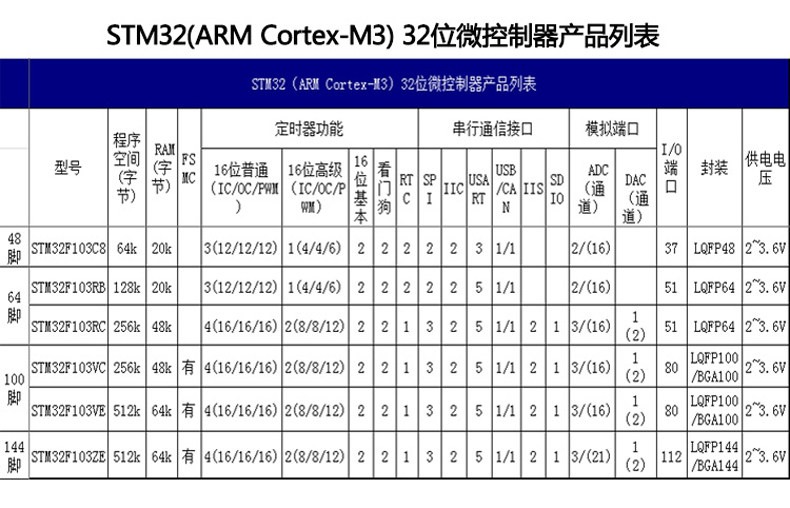

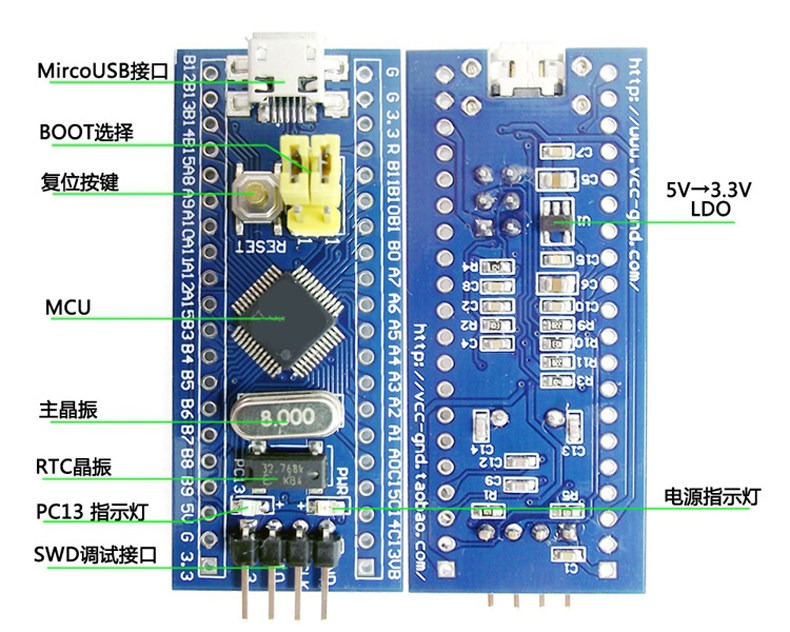

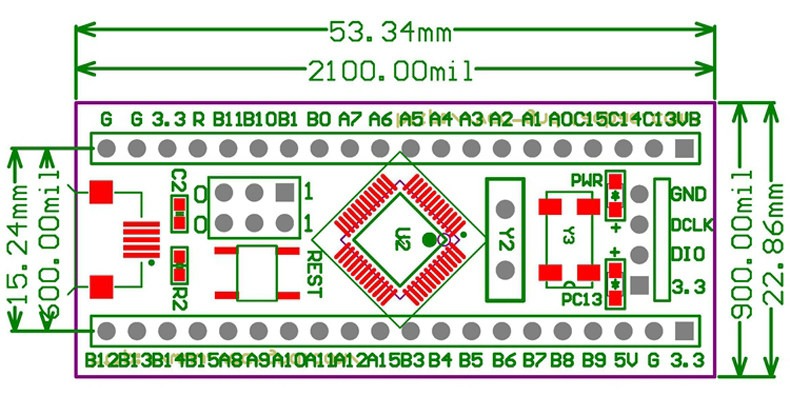

接口簡介:

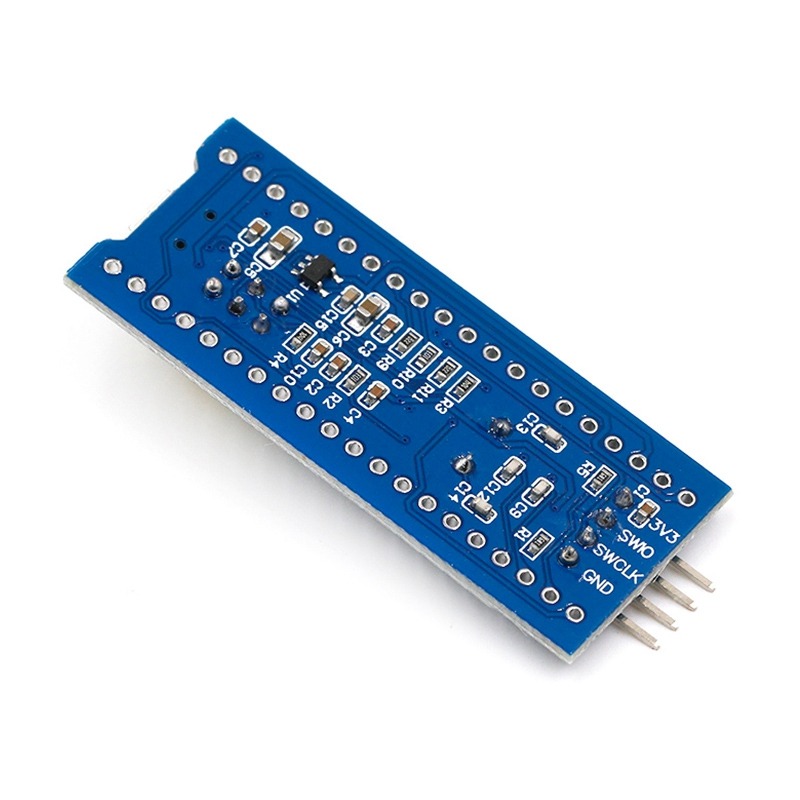

1、SWD接口:支持仿真、下載和調試。
2、Mirco USB接口:供電和USB通訊功能,不支持下載 。
3、USART1接口:可以用於USART1進行下載程序,或者使用USART1進行通訊。
4、MCU引腳接口:引出所有I/O口引腳,方便與外設進行連接。
5、5V與3.3V電源輸入輸出接口:常用於對外供電,或與其他模塊進行共地處理

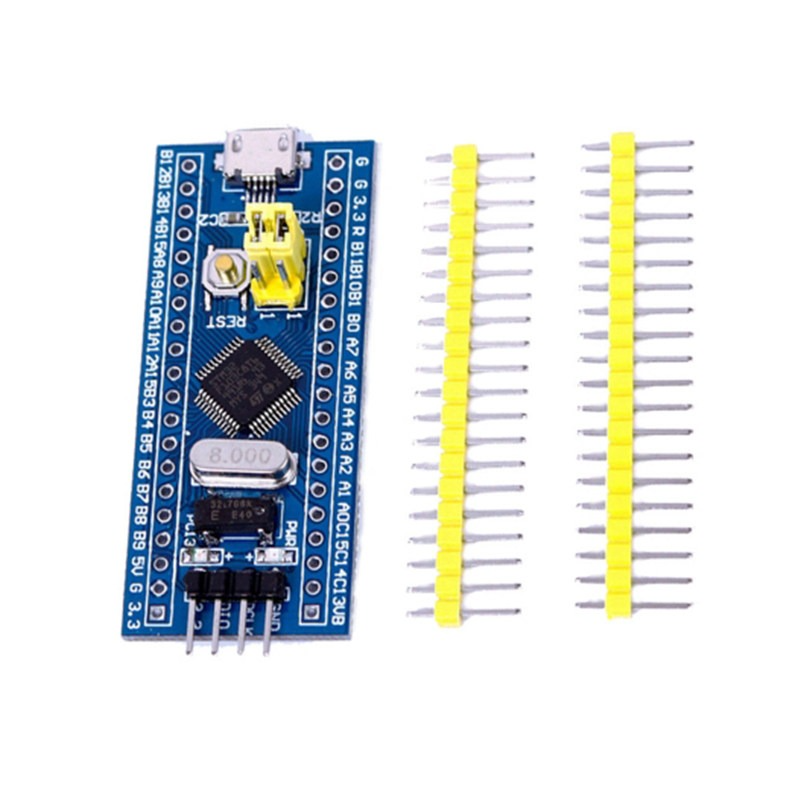

其他器件簡介:
1、電源LED(PWR):電源指示狀態,可判斷電源是否穩定。
2、用戶LED(PC13):便於I/O輸出測試或者指示程序運行狀態。
3、啟動跳冒選擇編程方式:(1、用戶閃存 2、SRAM 3、系統存儲器)。
4、復位按鍵:用於用戶復位芯片程序。
5、8M晶振:可通過倍頻設置使系統主頻為72MHz。
6、32.768KHz晶振:可供內置RTC使用,或用於校準。
