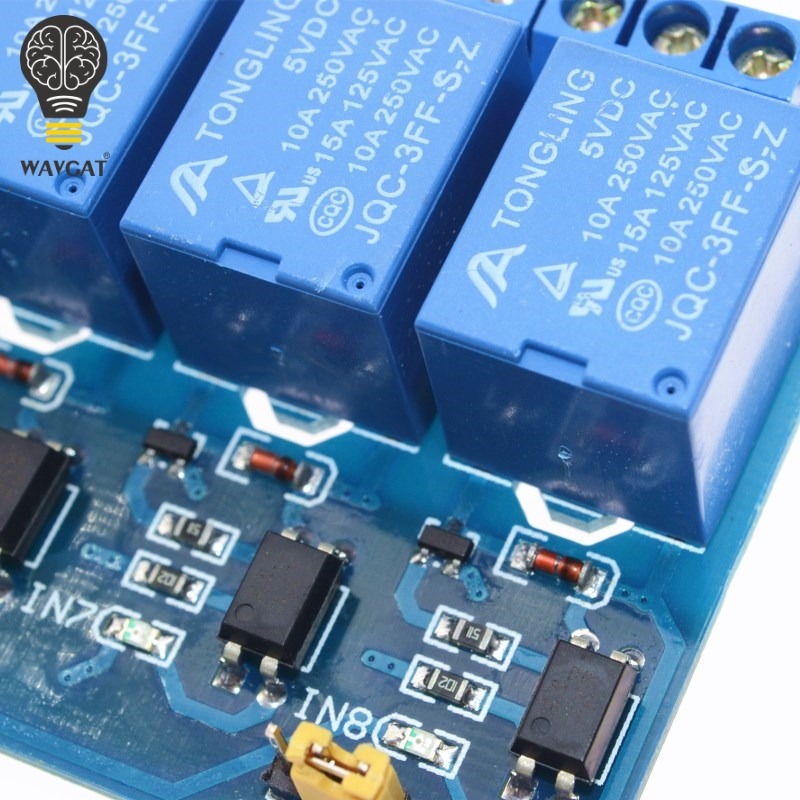

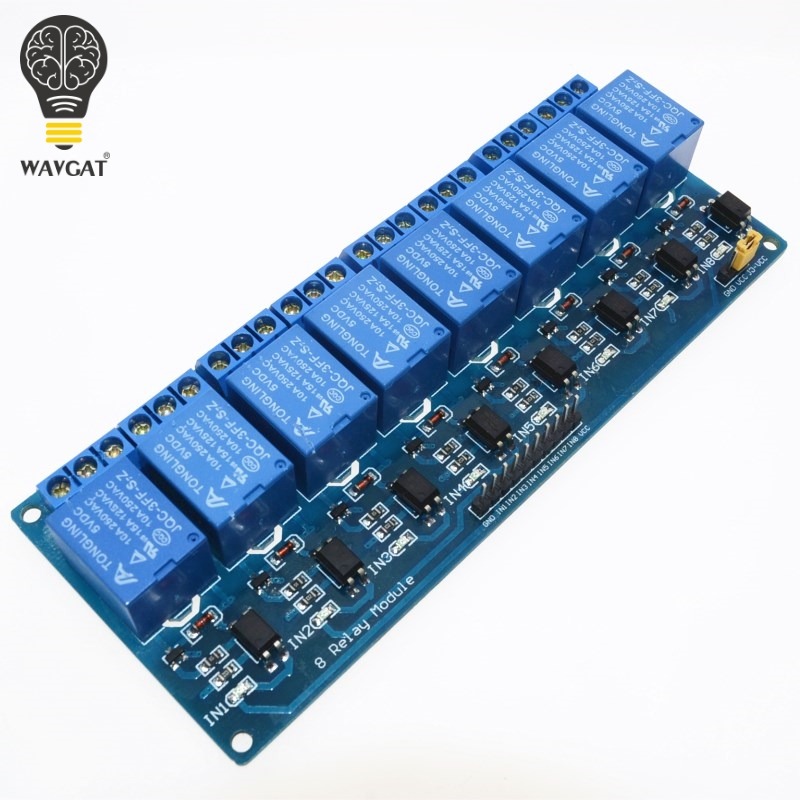

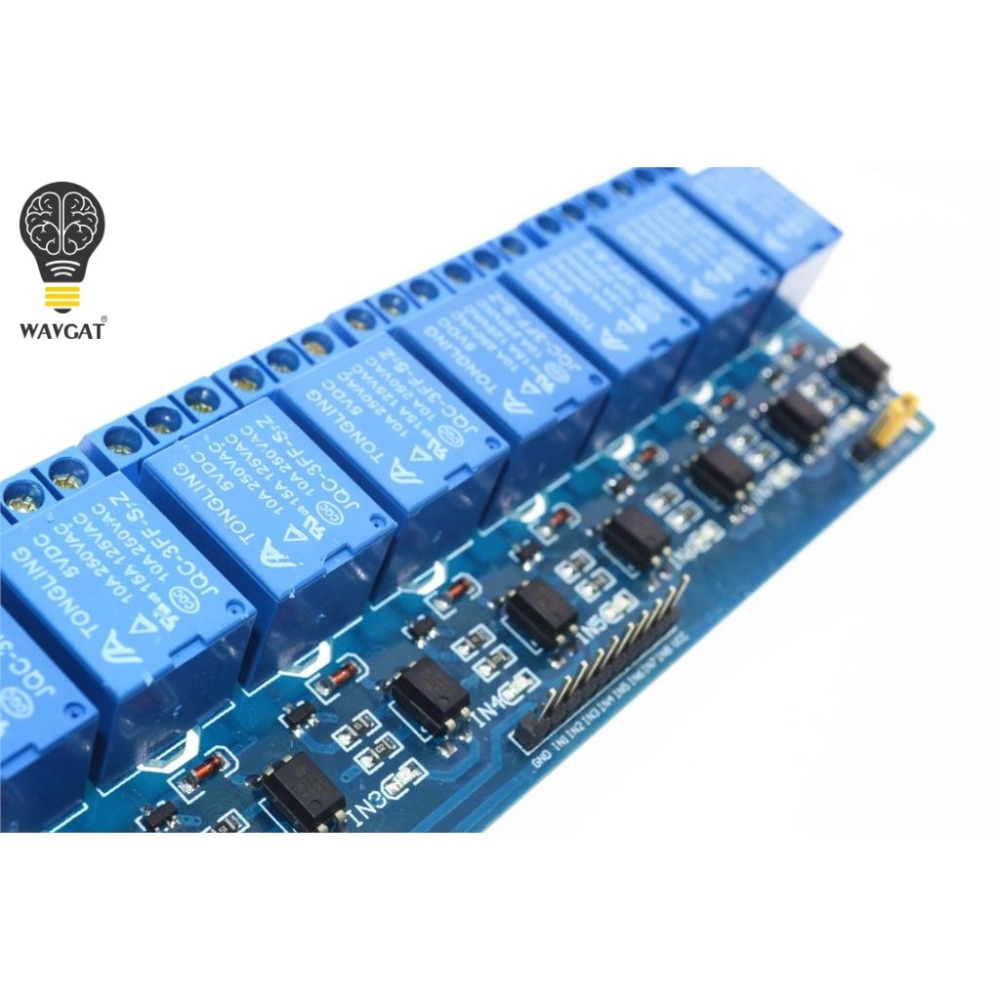

8路繼電器模塊 5V 帶光耦隔離支持AVR/51/PIC 單片機 PLC繼電器

商品編號:P1027417651058 原始貨號:P1027417651058

8路繼電器模塊 5V 帶光耦隔離支持AVR/51/PIC 單片機 PLC繼電器

$ 390
預計出貨天數14
規格
  • 單一規格
數量
  • 付款方式:
    線上刷卡 / 行動支付支援 Apple Pay 、 Google Pay 、 Samsung Pay / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    宅配

商品特色


重量107克一個

8路帶光耦隔離,低電平觸發

8路繼電器輸出模塊,繼電器輸出觸點最大250V 10A。輸入IN1、IN2、IN3、IN4、IN5、IN6、IN7、IN8信號線低電平有效。VCC,GND 電源輸入端, 可以繼電器單獨供電繼電器電源輸入端JD-VCC。

用途:

1、支持所有單片機控制。

2、工業領域;

3、PLC控制;

4、家居智能控制;

【功能特點】

採用大電流繼電器,AC250V 10A  DC30V 10A

觸點部分獨立布線,安全可靠

標準接口,可以在各種開發板上進行擴展

設有固定螺絲孔位,方便安裝

適用於51/AVR/AVR/ARM等各種平臺

原理圖可以提供(看下面描述) PCB圖不提供

模塊說明:

1、本模塊符合國際安全標準,控制區域與負載區域有隔離槽;

2、採用雙面FR-4線路板設計,高端貼片工藝生產;

3、正品繼電器控制;

4、具有繼電器動作指示,吸合亮,斷開不亮;

5、信號輸入端有低電平信號時,公共端與常開端會導通;

6、繼電器可以直接控制各種設備和負載;

7、有8個常開和8個常閉觸點;

8、藍色KF301端子接控制線更方便。

9、模塊尺寸:138m * 56mm* 18.5mm(長*寬*高),凈重:120g

10、設有4個固定螺栓孔,孔3.1mm,間距131mm*49.5mm

11、成品通過100%功能測試和穩定性測試

二 模塊接口:

1、VCC:接5V電源正極

2、GND:接5V電源負極

3、IN1-IN8:信號觸發端,低電平有效

繼電器輸出端:有12線接口,所有接口均可直接連線引出,方便用戶使用

1、NO1---NO8:繼電器常開接口,繼電器吸合前懸空,吸合後與COM短接

2、COM1---COM8繼電器公用接口

3、NC1---NC8:繼電器常閉接口,繼電器吸合前與COM短接,吸合後懸空
