15KV逆變升壓器變壓器高壓包電擊電弧發生器點煙器點火器DIY套件

模塊描述：

本套件為升壓線圈製作，有專業線路圖、方便電子愛好者研究。

用途：中學科普實驗、電子儀器、負離子發生器、科學小製作等。此電路工作時產生穩定的高頻電弧，溫度極高，可輕易點燃可燃物，因此有人稱之為等離子打火機。

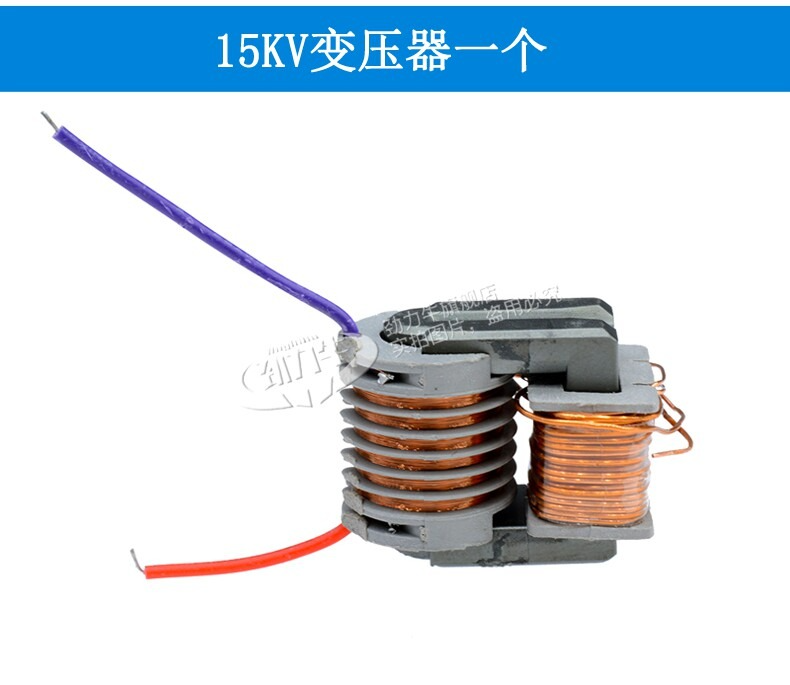

U型磁芯變壓器是15KV高頻變壓器，尺寸大約為：27×16×21mm（長×寬×高，不規則尺寸，測量最突出處）

注意：此變壓器高壓繞組在內層，為分段骨架繞制，低壓繞組在外層，請不要誤認為此變壓器的高壓繞組和低壓繞組的一樣的繞制方式。

本變壓器初級有兩個繞組，其中一組粗銅線為主繞組，一組細銅線為反饋繞組。次級輸出為高壓。

變壓器中一粗一細纏繞在一起的2根銅線是正極，分別為主繞組尾和反饋繞組頭，接電源正極。

產品使用注意事項：

1、製作成功後，變壓器必須用環氧樹脂或者絕緣蠟灌封，方可長期使用，在空氣中空載工作會因空氣絕緣強度不夠造成線圈擊穿損壞。

2、該套件製作好後輸入電壓為3.7V。即一節18650電池的電壓，如果需增大輸入電壓（最大增加到12V），需要增加反饋電阻的阻值（套件默認發120歐的電），否則三極管容易燒壞。反饋電阻增加到150Ω~1.5KΩ左右，其阻值應由大到小替換調整，不可過小，否則燒三極管或變壓器，亦不應過大，過大影響輸出效果或使得三極管工作在非開關狀態而發熱嚴重。

另：變壓器設計為15KV最高輸出，極限輸出最高不得超過15KV，也就是1.5釐米電弧，更高的輸出電壓極可能損壞變壓器。如要可靠長期連續工作，建議使用絕緣蠟或環氧樹脂將其徹底封固，未封固時工作禁止空載！

變壓器焊接之前，焊接部位的漆包線線頭的漆需要要刀片輕輕刮掉再焊接，請親們注意。

輸入電壓：3.7V-4.2V；

電流：《=2A；

輸出電壓：《+15KV；

輸出電流：《+0.4A；

高壓兩級點火距離：《=0.5釐米；

帶板散件的重量約 27克

本變壓器次級高壓輸出不接高壓整流二極管和電容時，輸出為高頻高溫高壓電，在空氣中擊穿時為淺紫色電弧，溫度非常高，可以輕易點燃紙張塑料，甚至很細的鐵絲（如初中化學試驗時細鐵絲在氧氣中燃燒的場景，但不如氧氣中那麼劇烈。）

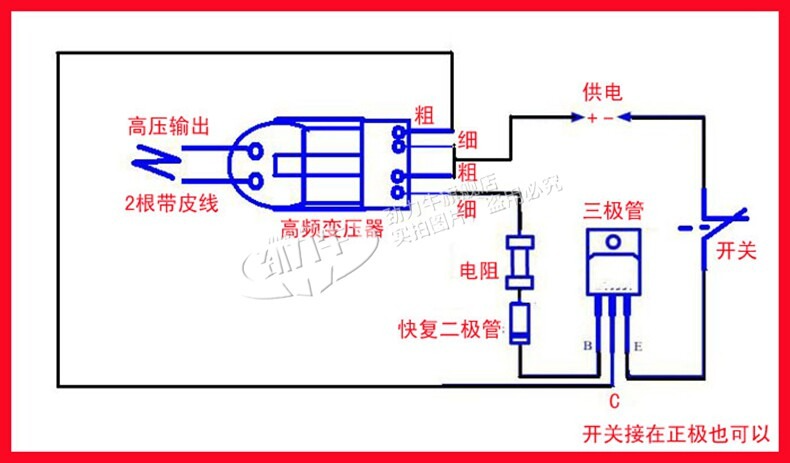

電路圖（本製作的電路圖，也是本模塊的電路圖）：

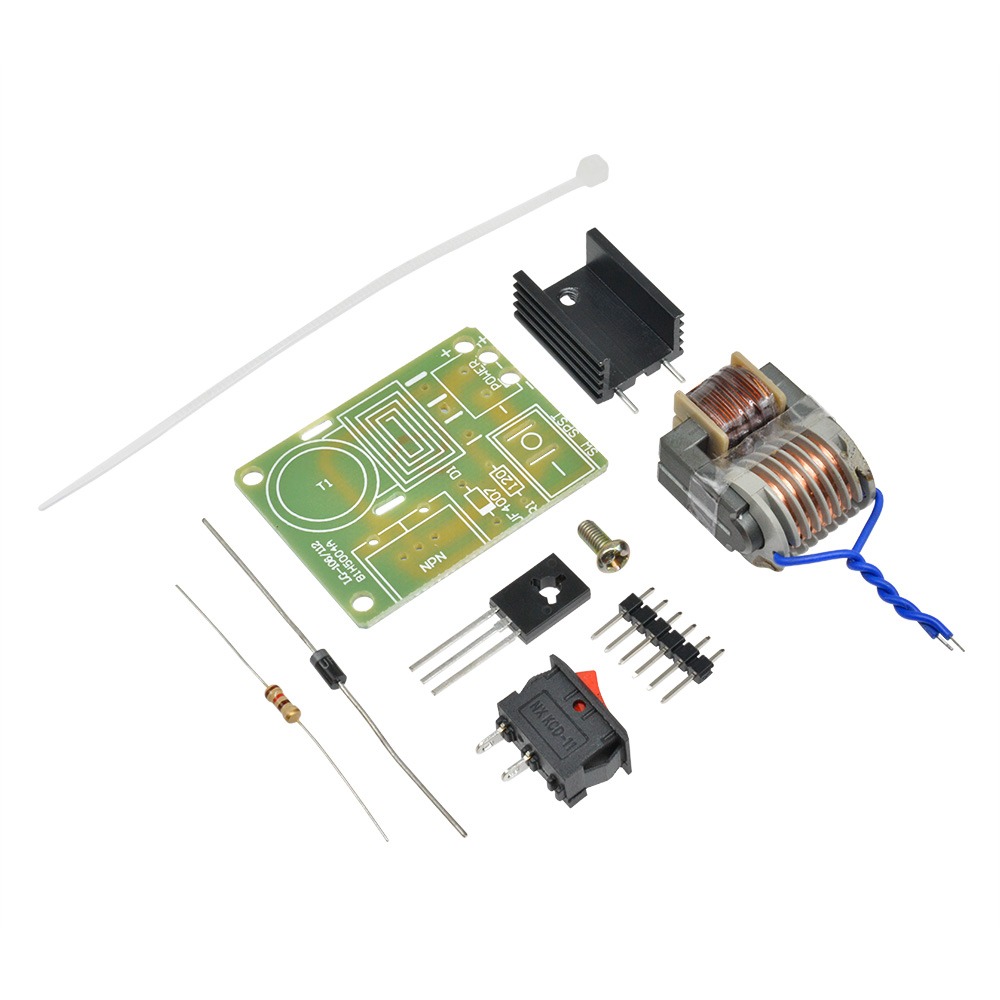

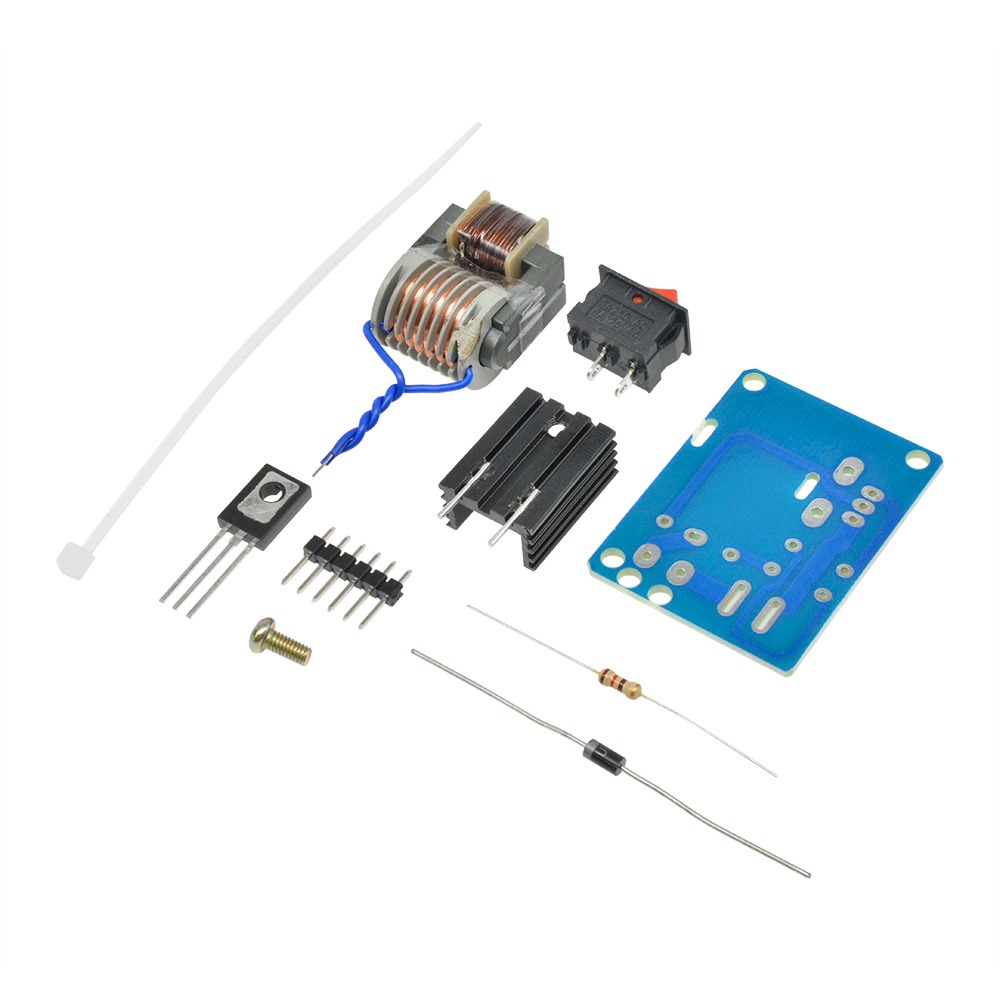

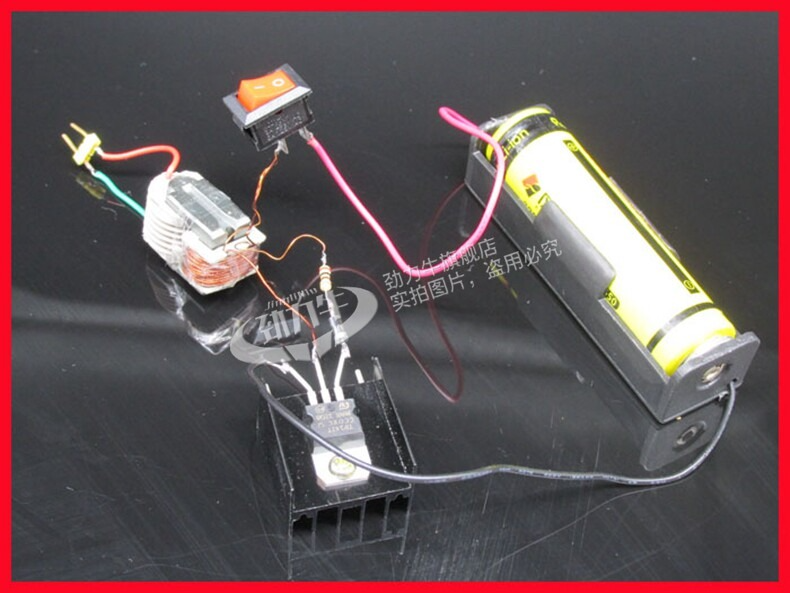

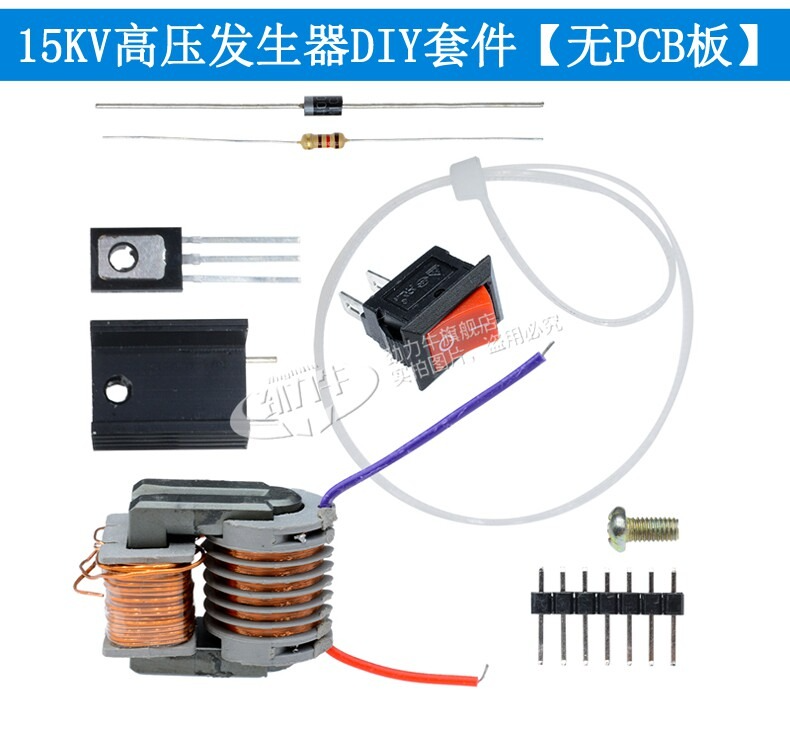

不帶板子的DIY散件接好後的圖片：

為了防止輸出2線距離太遠，造成空載，可以在輸出焊接一個排針，並把排針末端弄成弧形，有利於放電弧。

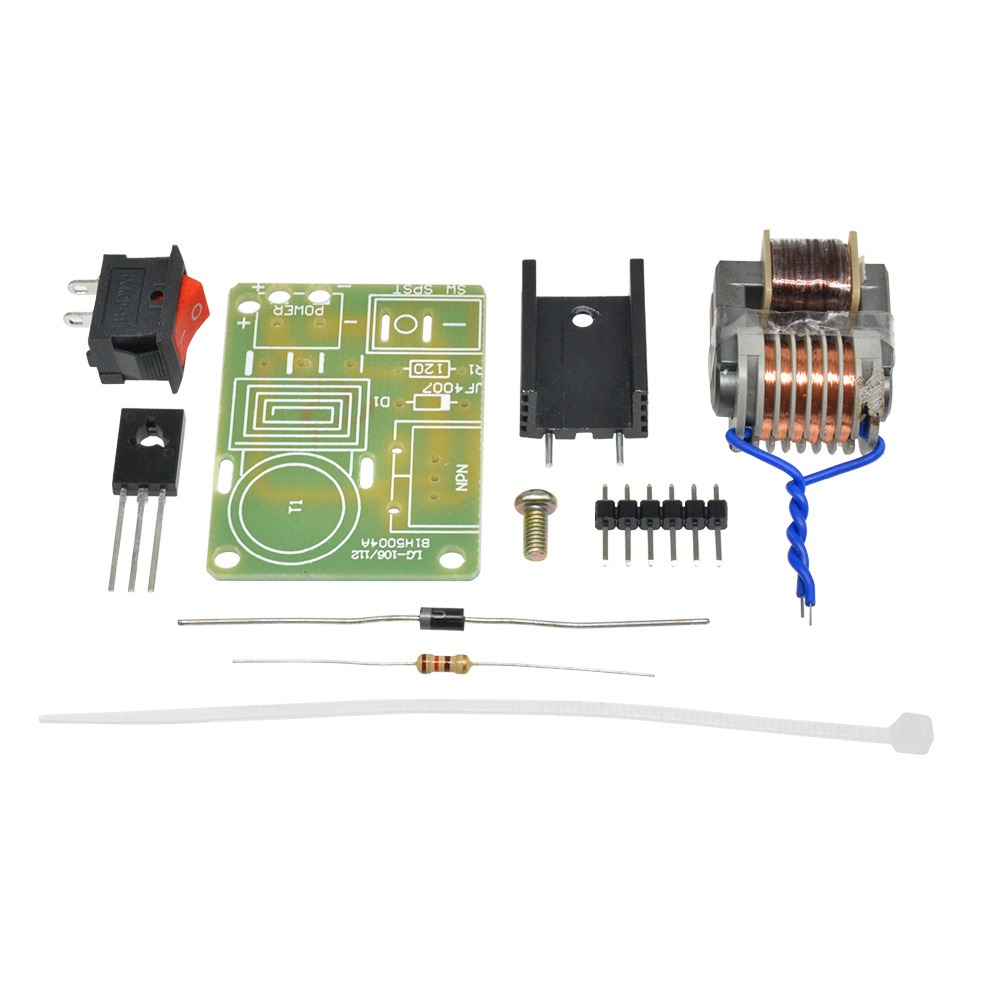

不帶板子的散件焊接後，線比較亂，不好整理、攜帶或者運輸，同時有的買家容易焊錯，因此本店現推出本升壓模塊的PCB板，製作好後整個模塊比較簡潔，方便攜帶和運輸，成功率更高，推薦親們買帶PCB板的套餐。

焊接步驟：1.先焊接器件高度低的器件：

帶PCB板的散件比較好製作，其中變壓器的線有分粗細，這個要注意一下，其他元件按板上絲印的符號和參數焊接就行。變壓器板上有做了3個焊盤，其中中間的焊盤孔比較大，這個孔同時焊接一條粗的漆包線和一條細的漆包線，粗的漆包線和細的漆包線不要用同一側的即可，如左邊的粗線和右邊的細線焊接進去或者用左邊的細線和右邊的粗線焊接進去，總之不要用同一側的粗線和細線即可。板上的絲印還是比較清楚和人性化，稍微看一下就會焊接：

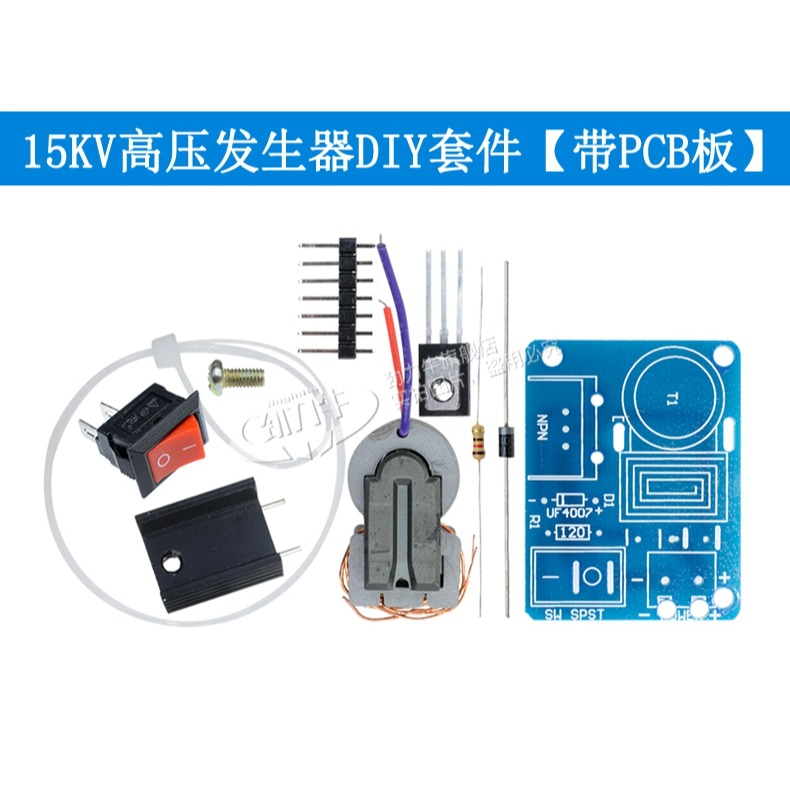

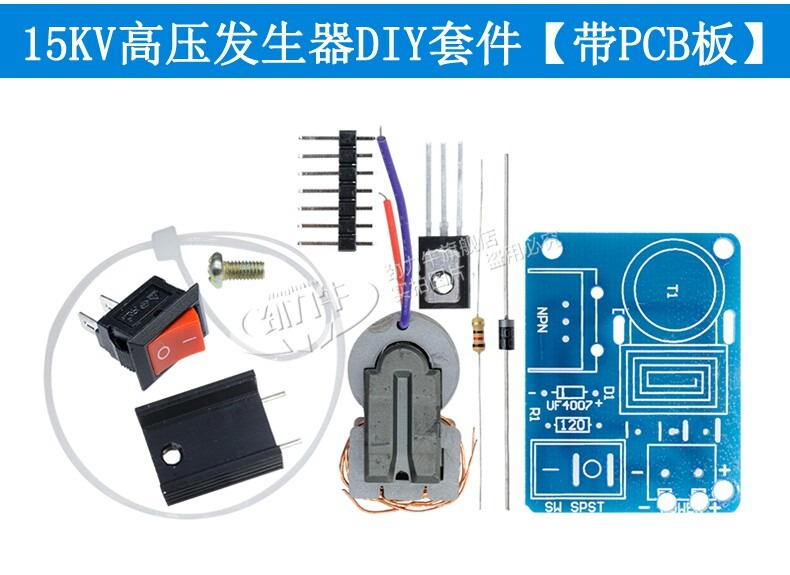

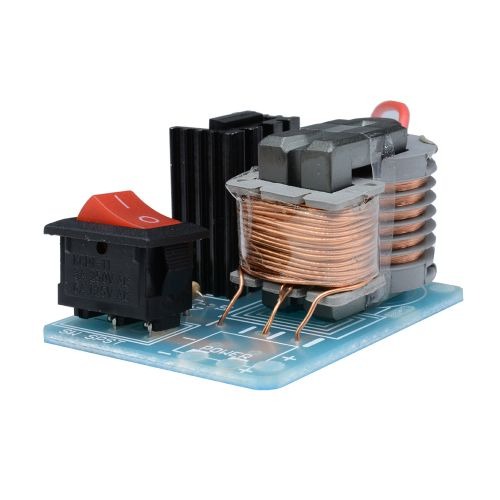

帶PCB板散件製作好後的相關圖片：

製作成功後，如果輸出端接入一個高壓電容和3個高壓整流管組成倍壓電路，則可以產生直流高壓，可以製作負離子發生器等，接線圖如下：

DIY散件購買注意事項：

1.散件的元件種類比較多，如果有個別包裏面少小元件的，希望買家諒解一下，不要因為一個小電容小電阻就給差評，這樣很沒意思，您說是吧，大家玩電子的，這種小元件一般都會有備，如果實在沒有備，找個廢舊電路板拆，當然我們也會盡量做好，盡量不讓這種情況出現，如果有少器件的，我們將按本店此元件的售價退差價，建議沒有多餘器件或者動手能力差的買家一個散件買2套。

2、如果您計較元件質量問題，請在上焊錫前逐個元件進行測試，一旦上焊錫就無法判斷是焊壞的，還是元件本身壞的。本套件全部採用全新元件（個別套件器件有二手的，詳情請看發貨清單），但任何全新元件都有個別不良，散件器件多，我們沒辦法各個測試，如個別元件上焊錫前測試不良，請恕本店不補發，僅退元件單價。

3、由於每個人對元器件及電路的認識水平高低不一、焊接技術高低不一，所以本店不保證所有人均製作成功,DIY寶貝不接受質量問題退換貨，做出來的東西是否與寶貝描述一至得看個人制作水平及調試能力，如果想一焊接就成功或者要求100%焊接成功的，請繞行。

4、上錫或裁剪後不提供退換貨服務，如您在製作或使用過程中遇到處理不了的問題，可將材料寄回給本店，本店會盡量幫忙維修，關於來回運費由買家承擔。
