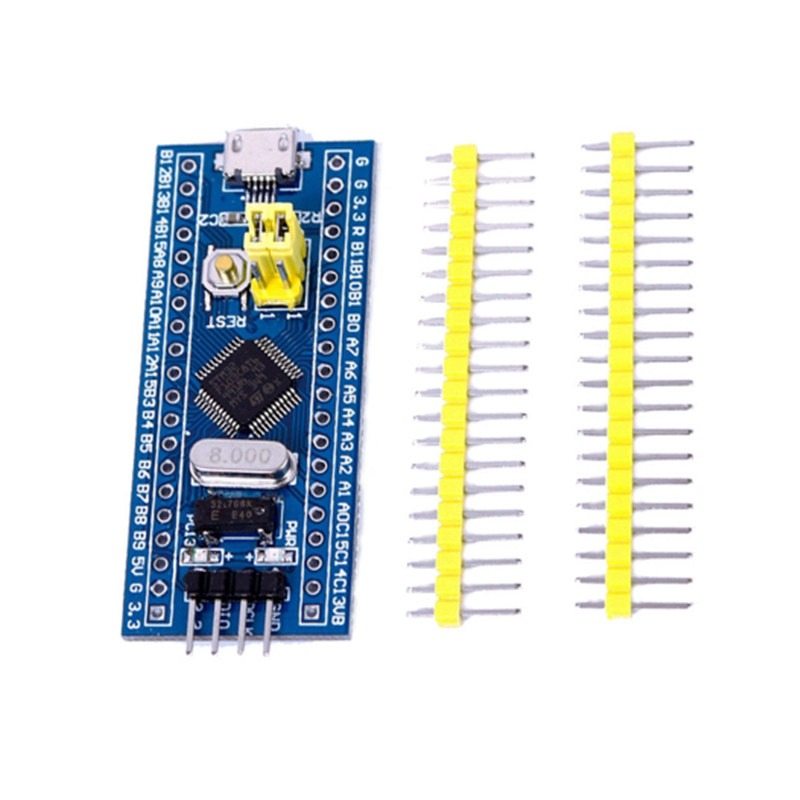

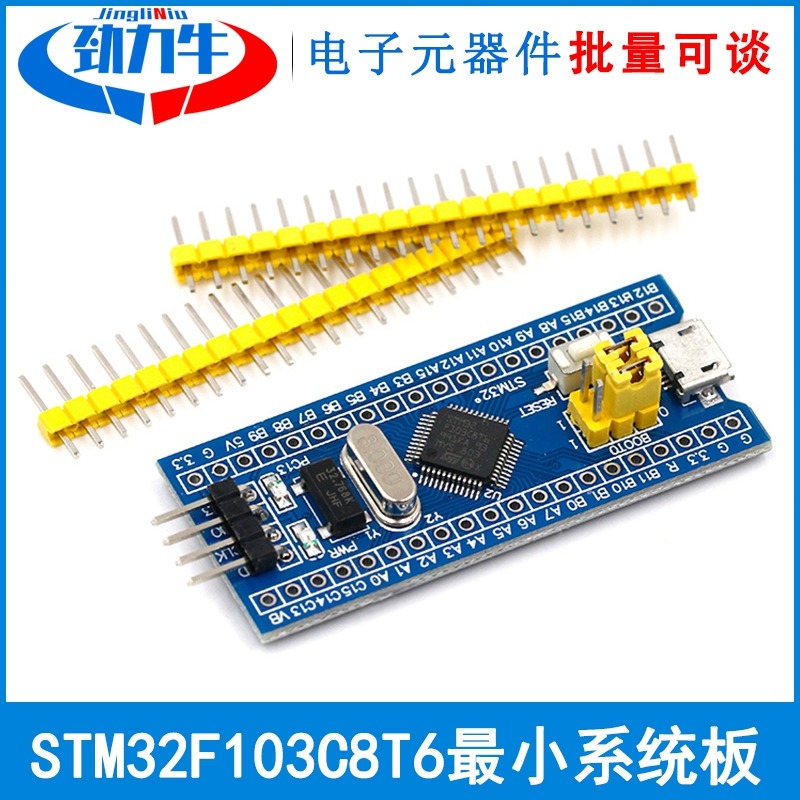

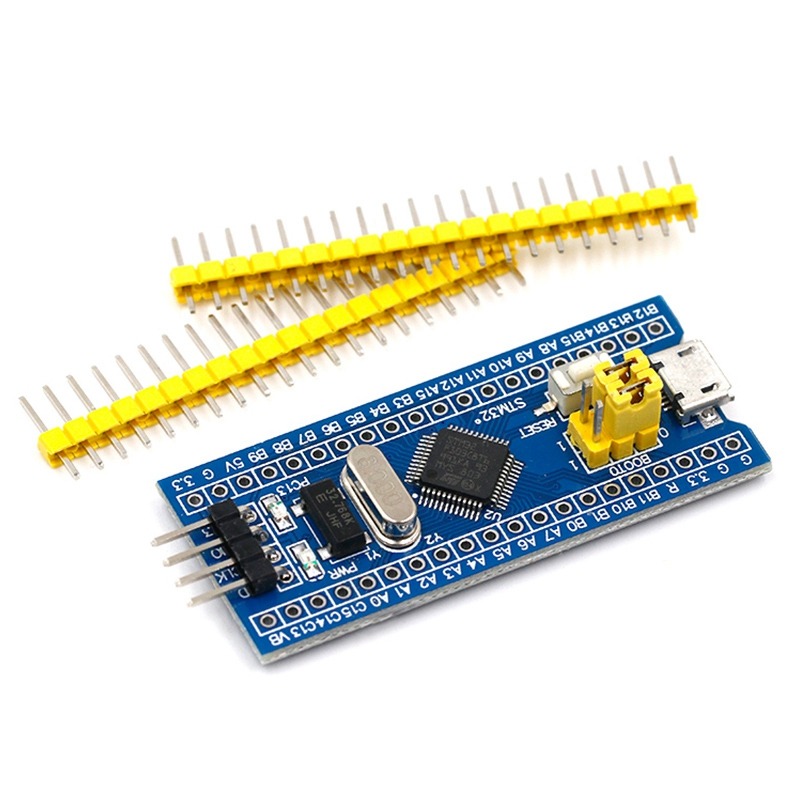

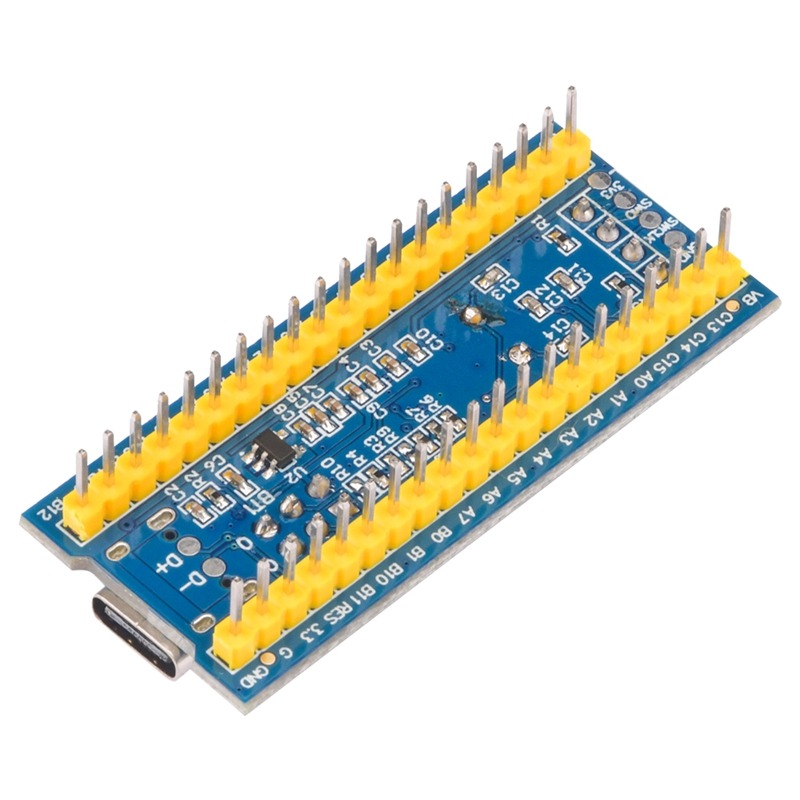

STM32F103C8T6小系統板 STM32開發板單片機核心板 學習板實驗板

商品編號:P1027417623608 原始貨號:P1027417623608

STM32F103C8T6小系統板 STM32開發板單片機核心板 學習板實驗板

$ 312
預計出貨天數14
顏色分類
  • STM32F103C6T6最小系統板

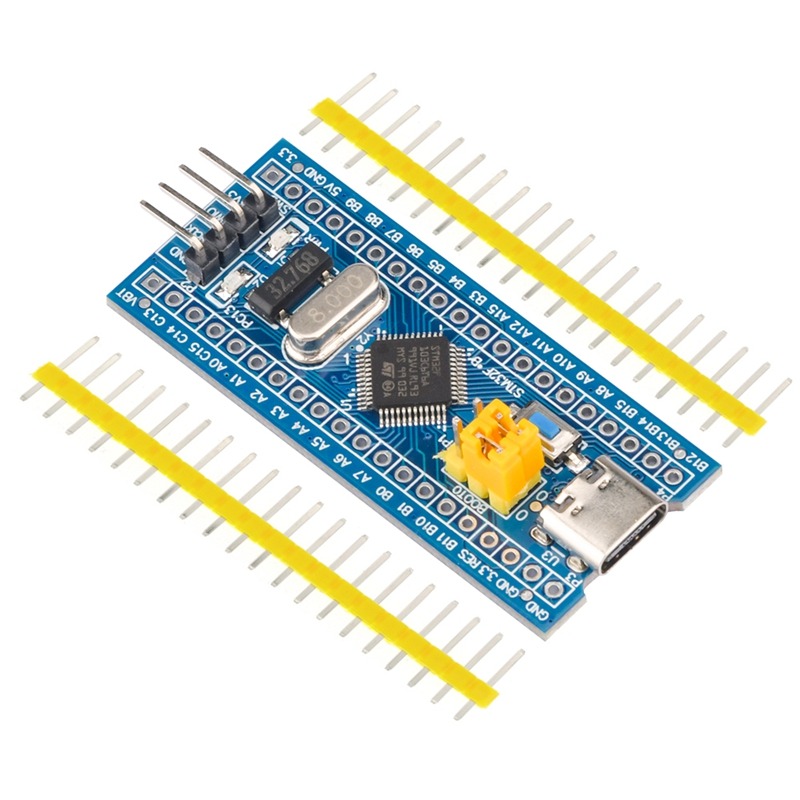

  • STM32F103C6T6最小系統板 type-c頭
  • STM32F103C6T6 type-c頭
  • STM32F103C6T6最小系統板【焊好排針】
  • STM32F103C6T6最小系統板【不焊排針】
  • STM32F103C6T6開發板 黑色
  • STM32F103C6T6開發板 藍色
  • STM32F103C6T6開發板 迷你款
  • STM32F030F4P6開發板
  • STM32F051C6T6開發板
  • STM32F103RBT6開發板
  • STM32F103VET6開發板
  • STM32F407VET6開發板
  • stlink下載器
  • STM32F103C8T6最小系統板
數量
  • 付款方式:
    線上刷卡 / 行動支付支援 Apple Pay 、 Google Pay 、 Samsung Pay / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    宅配

商品特色

資料下載鏈接: https://www.yahboom.com/study_module/STM32-Board

產品簡介:

這是一款基於STM32F103C6T6為主芯片的ARM核心板可替代STM32F103C/T6,有如下特點:

1、板載了基於MCU的基本電路,如晶振電路、USB電源管理電路和USB接口等。

2、核心板引出了所有的I/O口資源。

3、帶有SWD仿真調試下載接口,該接口少需要3根線就可以完成調試下載任務,相比傳統的JTAG調試有不少的好處,在這裏插一句,JTAG現在大有要淘汰的趨勢,例如ST新出的M0系列的MCU只保留了SWD調試接口,JTAG直接被取消了

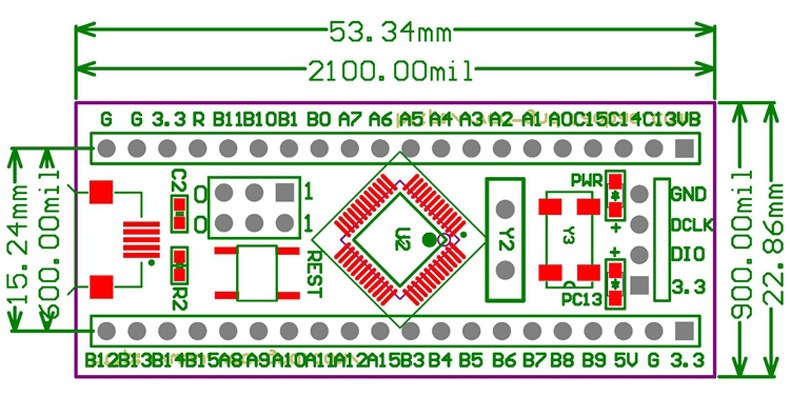

4、外形尺寸只有傳統的DIP40封裝(例如AT89S52)的大小

5、使用了目前智能手機所使用的Mirco USB接口,使用方便,可做USB通訊和供電。

6、針對STM32 RTC不起振的問題,我們採用了官方建議的低負載RTC晶振方案,並使用了愛普生品牌的晶振,而沒有使用廉價的圓柱晶振。

7、配有優質的1*40/2.54mm間距的單排排針,確保導電接觸優良,方便用戶將核心板放置到標準的的萬用板或者麪包板上。排針默認不焊接,用戶可以根據自己的需要選擇焊接方向。

芯片簡介:

1、STM32F103C8T6

封裝類型:LQFP;

引腳個數:48;

內核:Cortex

-M3 ;

工作頻率:72MHz;

存儲資源:64K Byte Flash ,20KByte SRAM;

接口資源:2x SPI,3x USART,2x I2C,1x CAN,37x I/O口,

模數轉換:2x ADC(12位/16通道)

定時器:3個普通定時器  1個高級定時器

調試下載:支持JTAG/SWD接口的調試下載,支持IAP。

2、RT9193:3.3V穩壓芯片,最大輸出300mA。

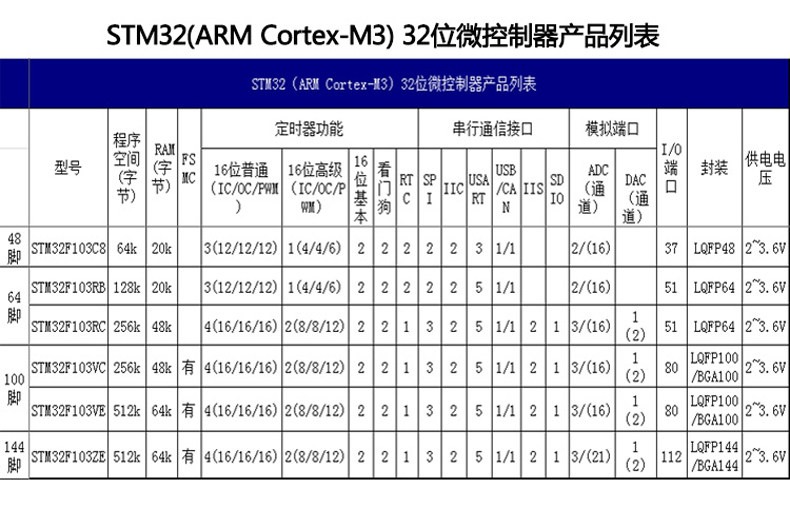

其他的MCU參數如下

接口簡介:

1、SWD接口:支持仿真、下載和調試。

2、Mirco USB接口:供電和USB通訊功能,不支持下載 。

3、USART1接口:可以用於USART1進行下載程序,或者使用USART1進行通訊。

4、MCU引腳接口:引出所有I/O口引腳,方便與外設進行連接。

5、5V與3.3V電源輸入輸出接口:常用於對外供電,或與其他模塊進行共地處理

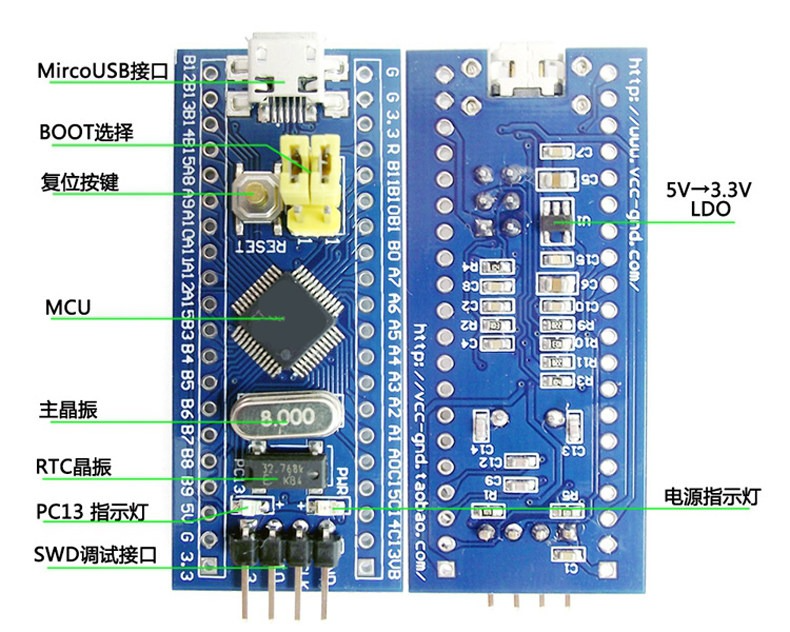

其他器件簡介:

1、電源LED(PWR):電源指示狀態,可判斷電源是否穩定。

2、用戶LED(PC13):便於I/O輸出測試或者指示程序運行狀態。

3、啟動跳冒選擇編程方式:(1、用戶閃存 2、SRAM 3、系統存儲器)。

4、復位按鍵:用於用戶復位芯片程序。

5、8M晶振:可通過倍頻設置使系統主頻為72MHz。

6、32.768KHz晶振:可供內置RTC使用,或用於校準。
