機器人套件,雨滴,下雨傳感器,可用於各種天氣狀況的監測,並轉成數定信號和AO輸出。
功能介紹:
接上5V電源,電源指示燈亮,感應板上沒有水滴時,DO輸出為高電平,開關指示燈滅 ,滴上一滴水,DO輸出為低電平,開關指示燈亮,
刷掉上面的水滴,又恢復到,輸出高電平狀態。。。。
AO模擬輸出,可以連接單片機的AD口檢測滴在上面的雨量大小。
DO TTL數字輸出也可以連接單片機檢測是否有雨。

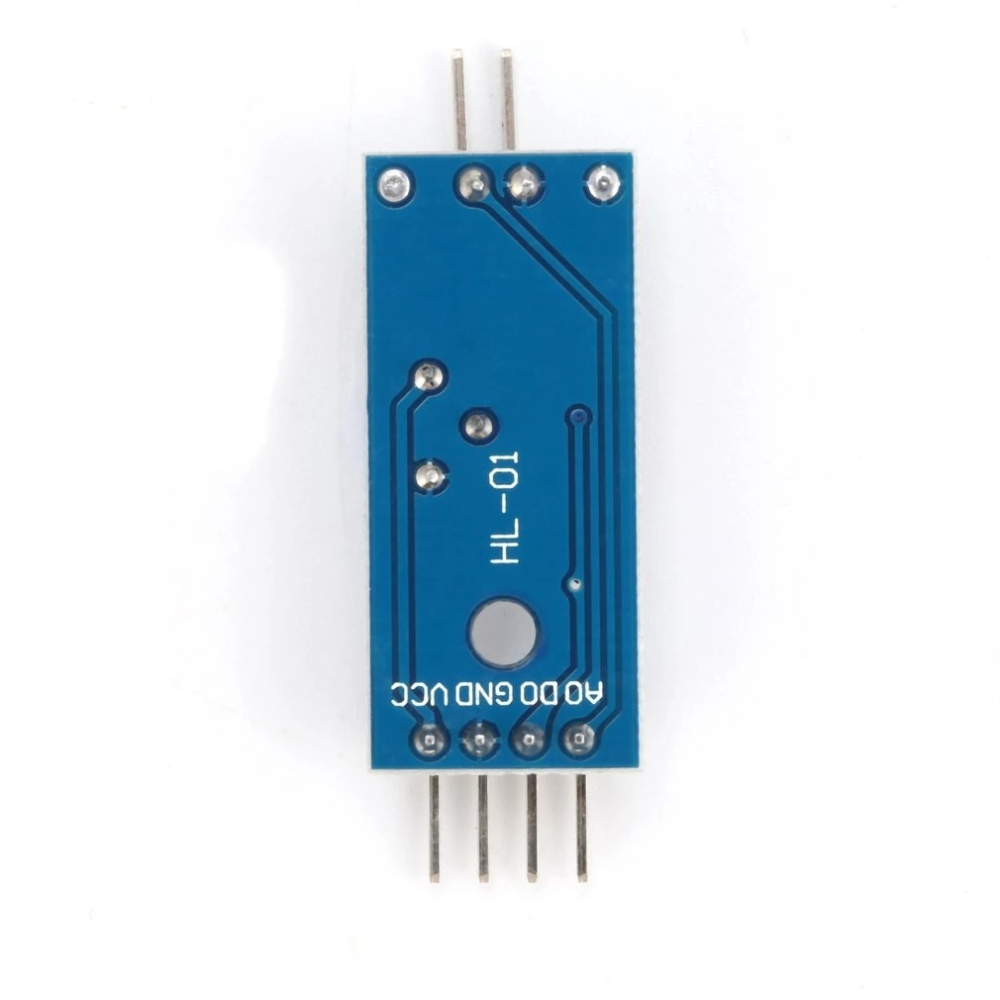

接線方式:
1、VCC:接電源正極(3-5V)
2、GND:接電源負極
3、DO:TTL開關信號輸出
4、AO:模擬信號輸出

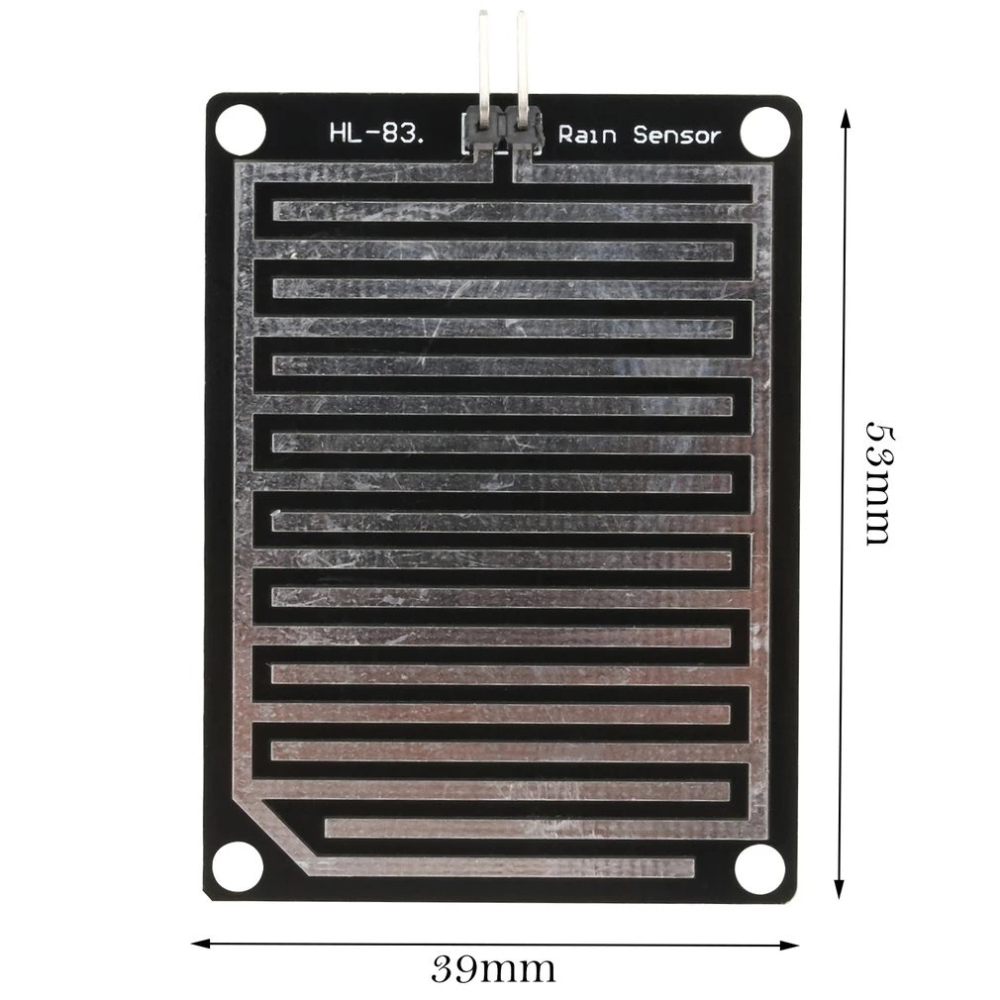

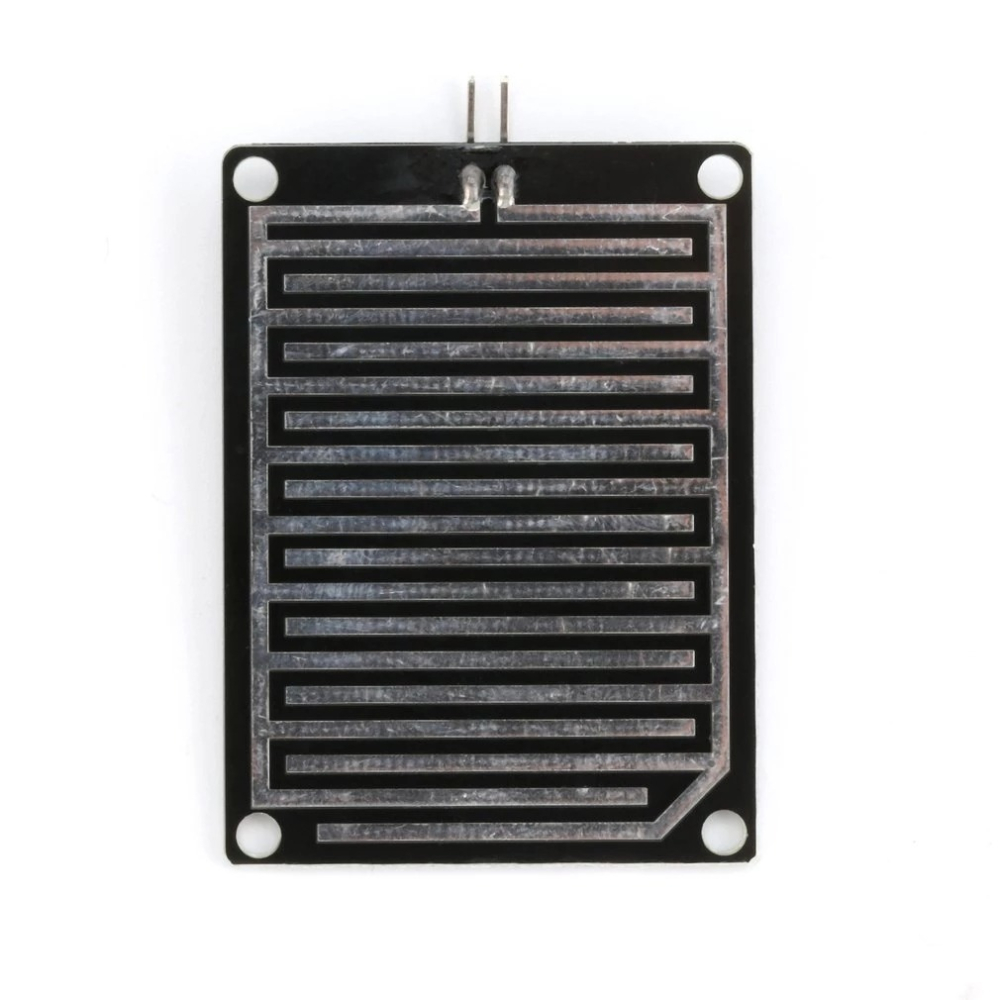

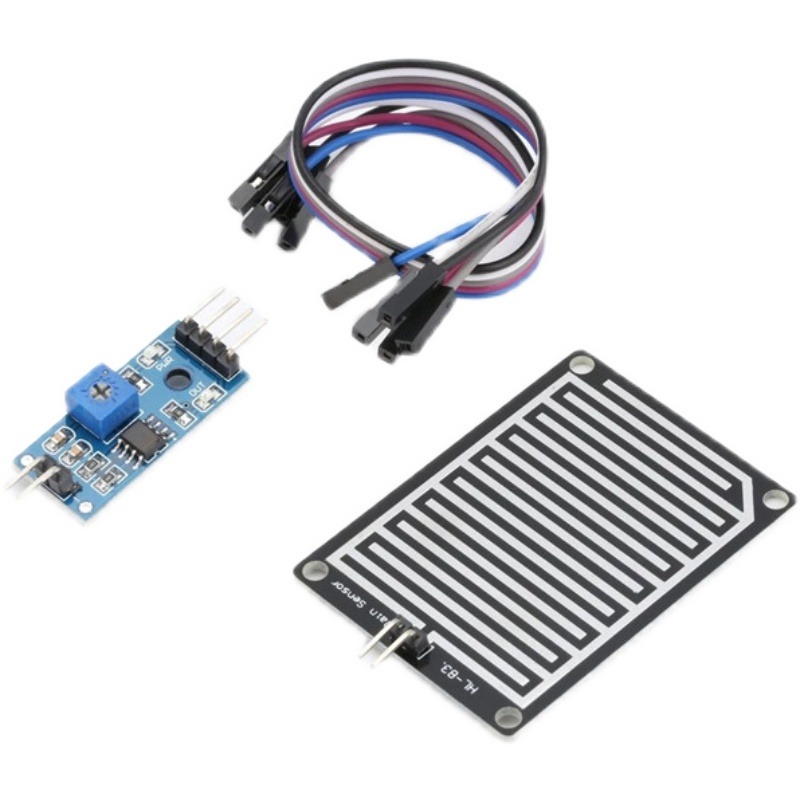

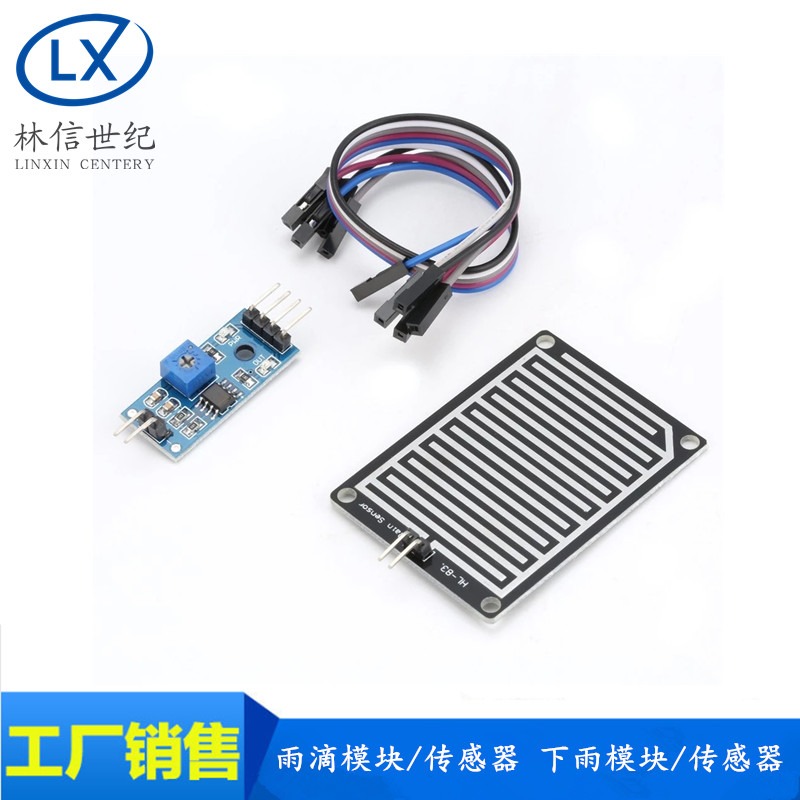

1、如圖所示雨滴感應板和控制板各一塊
2、20cm杜邦線2根,方便接線
