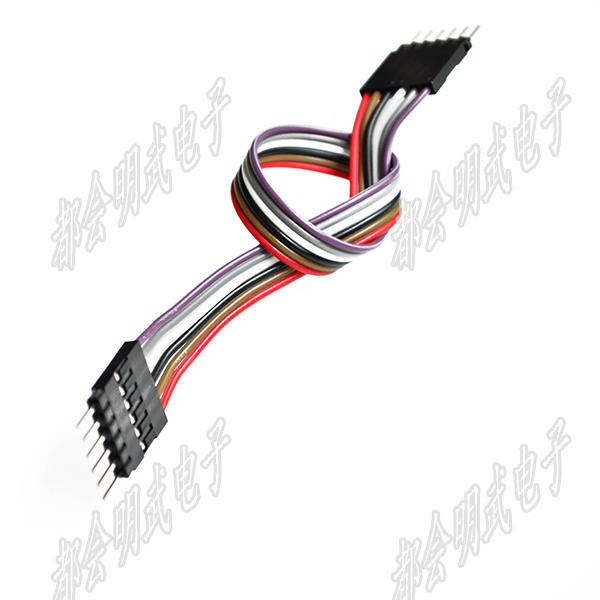

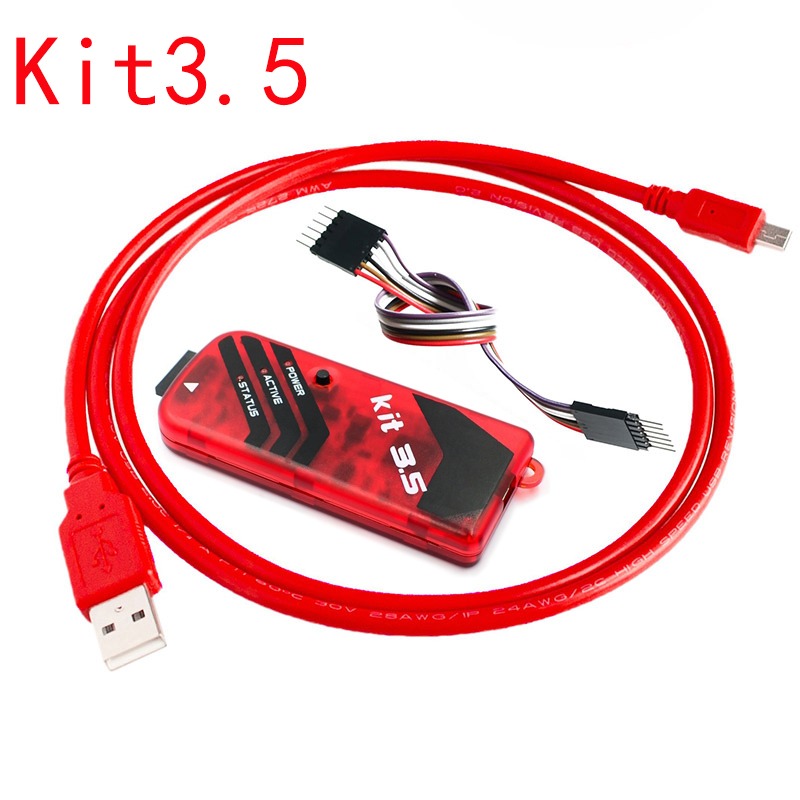

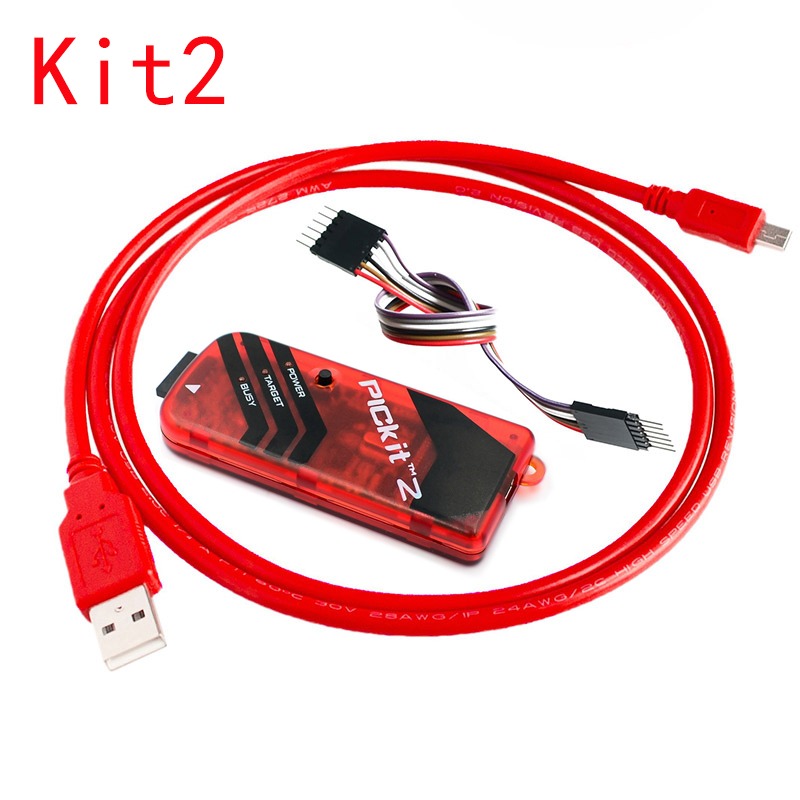

注意:現在配的杜邦線都是5PIN的.

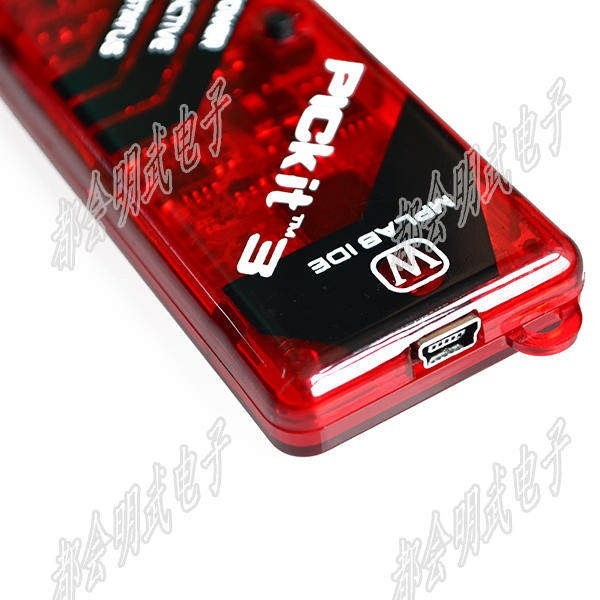

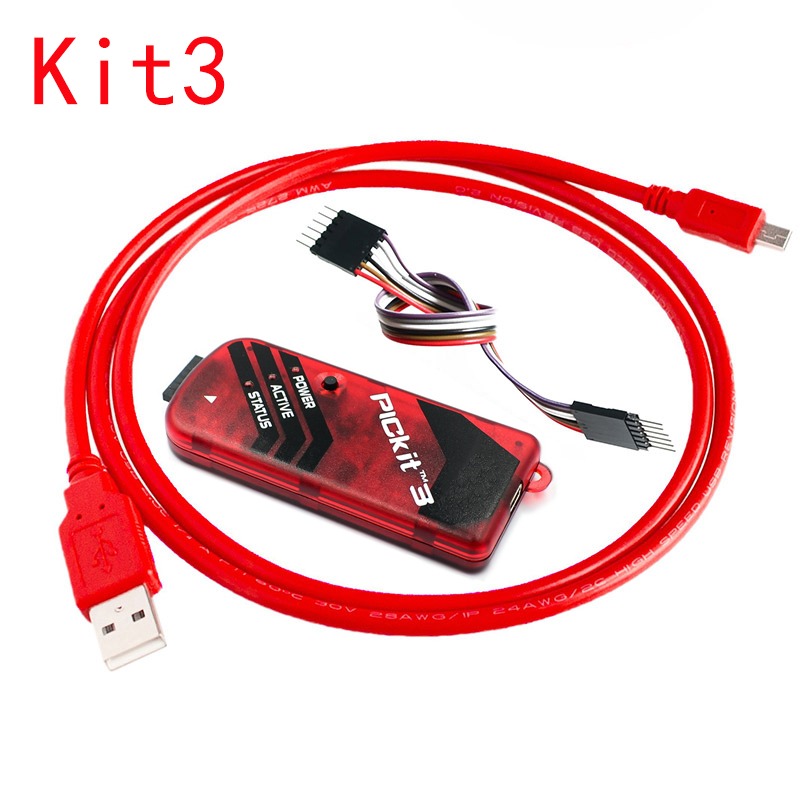

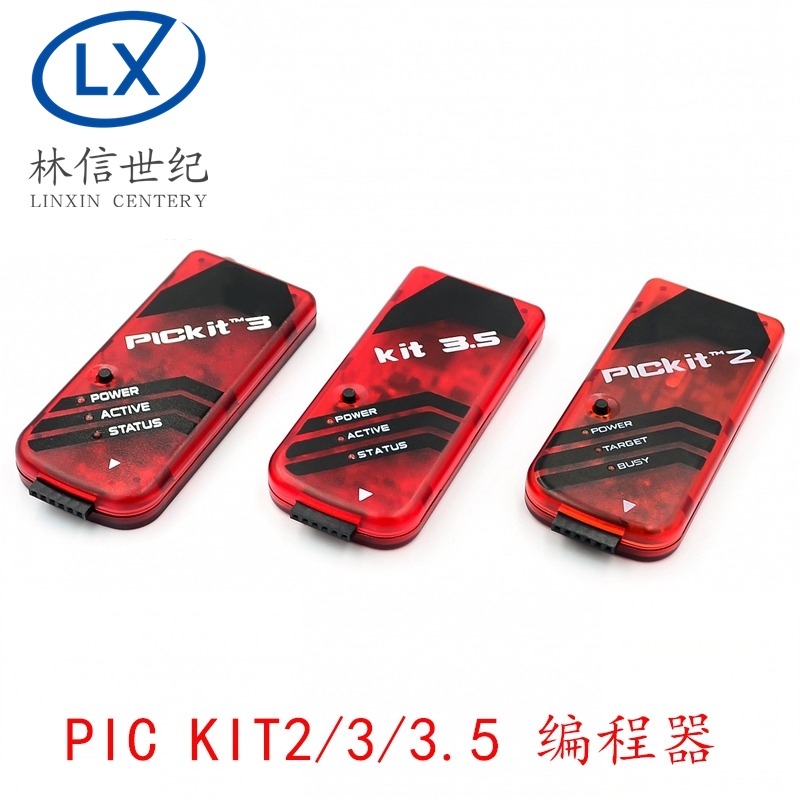

PICkit3是一款可以在線仿真以及下載PIC的開發工具!
• PICkit3是Microchip為初學者學習、評估、開發 PIC系列MCU而設計的集在線仿真與下載為一體的開發工具
• PIC系列單片機通過ICSP接口與PICkit3連接
支持的軟件
• 直接支持Microchip官方IDE(集成開發環境軟件)MPLAB
支持的器件
• 支持所有帶ICSP接口的PIC系列單片機
對於PICKIT3支持的IC,可以通過 MPLAB IDE v8.92 MPLAB IDE v8.92 下載地址:
http://www.topsee.com.cn/download/download167.html
打開軟件,configure->select device PICKIT3前面是綠燈的表示支持。
8-bit Devices - PIC10F/12F/16F
PIC10F/12F/16F5X
PIC16F6xx
PIC16F7XX
PIC16F8XX
PIC16F9XX
PIC16F1XXX
8-bit Devices - PIC18F
PIC18CXX/FXX
PIC18F1XXX
PIC18F2XXX/4XXX/6XXX/8XXX
PIC18FXXJ
PIC18FXXK
16-bit Devices
dsPIC30F/33F, PIC24F/H
32-bit Devices
PIC32MX
功能、性能
編程功能:可燒寫FLASH ROM、EEPROM等。
• 仿真功能:支持全速運行、單步調試、斷點調試等各種調試方法。
• 仿真性能:採用USB接口進行仿真調試,單步調試,斷點調試,反應速度快!
• 編程性能:採用USB接口,進行ICSP下載,下載速度快!
採用USB接口連接PC機
• PICkit3開發工具內嵌驅動程序,實現高速的USB通信。
與目標板的連接接口
• PICkit3指定的ICSP標準接口。
固件可升級
日後,Microchip將會推出更多PIC的型號,亦會將新的器件型號添加入ICSP的器件支持列表,當您在未來開發中需要使用新的型號,升級kit3,升級固件程序,便得以支持新的型號!
升級方式為自動升級,Microchip公司會提供升級程序。
工具說明
• PICkit 3 編程器 / 調試器是一款由在 Windows® 平臺上運行 MPLAB IDE(v8.20 或更高版本)軟件的 PC 控制的簡單低成本在線調試器。
• PICkit3能夠對Microchip的PIC10/12/16/18/24/32、dsPIC30/dsPIC33等幾乎全系列PIC的FLASH單片機芯片進行在線編程和調試。並且PICkit3能夠對Microchip的KEELOQ HCS系列芯片、MCP250xx CAN系列芯片、EEPROM存儲器芯片進行編程。
• PICkit3較PICkit2具有仿真穩定,支持型號更多,快捷等優點,能夠穩定的支持PIC16 PIC18 PIC24 DSPIC等系列MCU仿真和下載 。

由於PIC的ICSP接口只有一排6PIN連接口,所以PICkit3連接至PIC目標板時需要注意連接的左右方向,請勿插反,以免燒壞PICkit3下載器。
PICkit3的LED指示燈的狀態
指示燈具有如下含義:
• Power:
• 綠色,在開始上電或與目標板連接時點亮。
• Active:
• 藍色,在PICkit 3 已建立與PC 的通信或發送/ 接收命令時點亮。
• Status:
• 綠色,在調試器正常工作(待機)時點亮。
• 黃色,操作忙時點亮。
• 紅色,調試器失敗時點亮。
