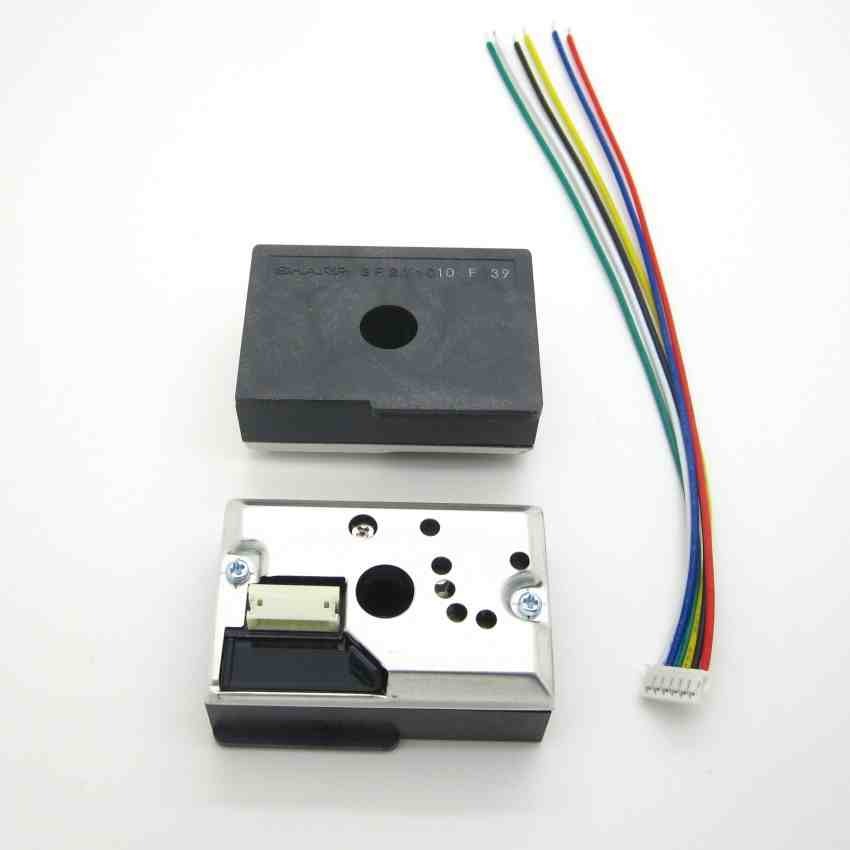

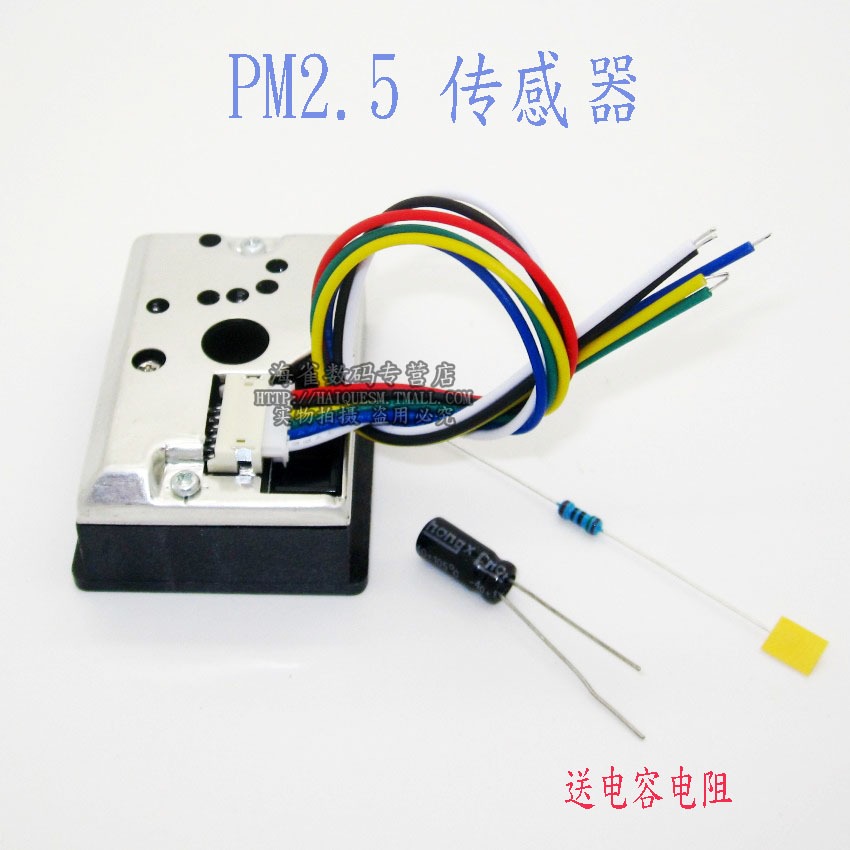

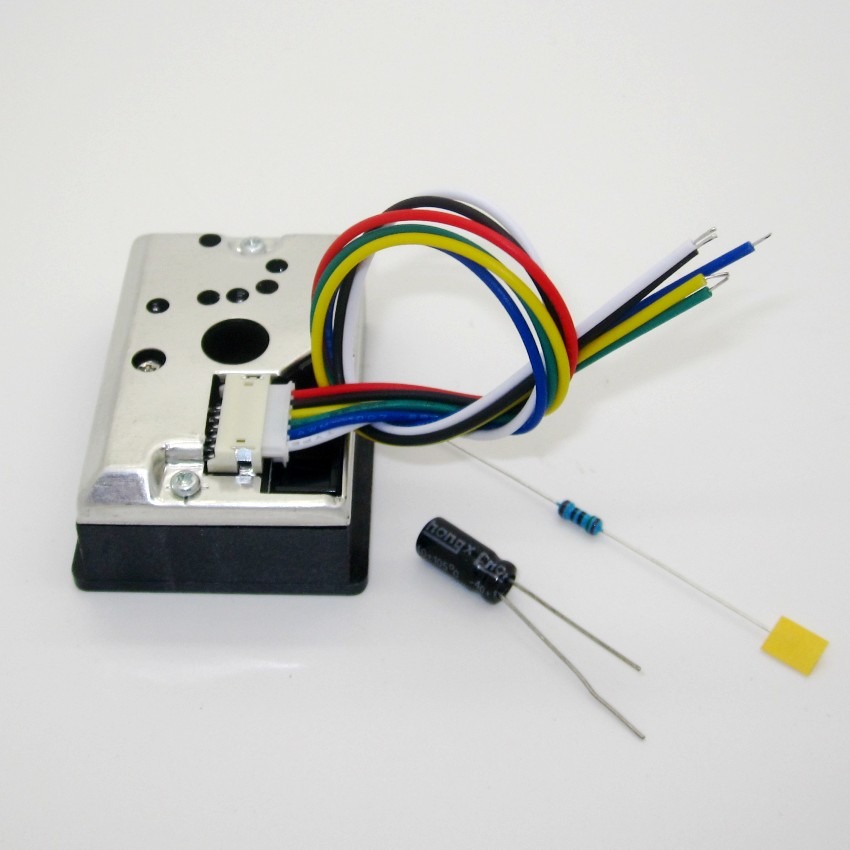

PM2.5傳感器 粉塵傳感器 灰塵傳感器 GP2Y1010AU0F

商品編號:P1027417285425 原始貨號:P1027417285425

PM2.5傳感器 粉塵傳感器 灰塵傳感器 GP2Y1010AU0F

$ 625
預計出貨天數14
規格
  • 單一規格
數量
  • 付款方式:
    線上刷卡 / 行動支付支援 Apple Pay 、 Google Pay 、 Samsung Pay / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    宅配

商品特色

溫馨提示:

請初學者慎拍,因為本店沒技術諮詢支持

大部份模塊只提供描述介紹或送雲盤資料

產品資料:http://yunpan.taobao.com/s/FM3wEV4NMT

設計參考指南及原理:http://yunpan.taobao.com/s/19AqkBjujaA

說明

光學灰塵傳感器(GP2Y1010AU0F)在檢測非常細的顆粒,如香煙煙霧,是特別有效的,並且是常用的空氣凈化器系統。

該裝置中,一個紅外發光二極管和光電晶體管,對角佈置成允許其檢測到在空氣中的灰塵反射光。

該傳感器具有極低的電流消耗(20mA,11毫安典型的),可以搭載高達7VDC的傳感器。輸出的是一個模擬電壓正比於所測得的粉塵濃度,敏感性為0.5V/0.1mg/m3。

參數

電源電壓:5-7V

工作溫度:-10-65攝氏度

消耗電流:20mA最大

粒子檢出值:0.8微米

靈敏度:0.5V/(0.1mg/m3)

清潔空氣中電壓:0.9V  典型值

工作溫度:-10~65℃

存儲溫度:-20~80℃

使用壽命:5年

尺寸大小:46mm×30mm×17.6mm

重量大小:15g

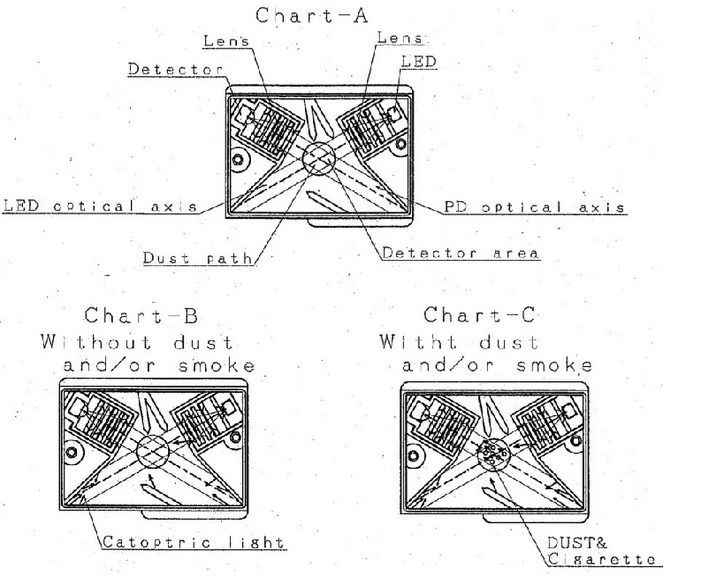

檢測原理

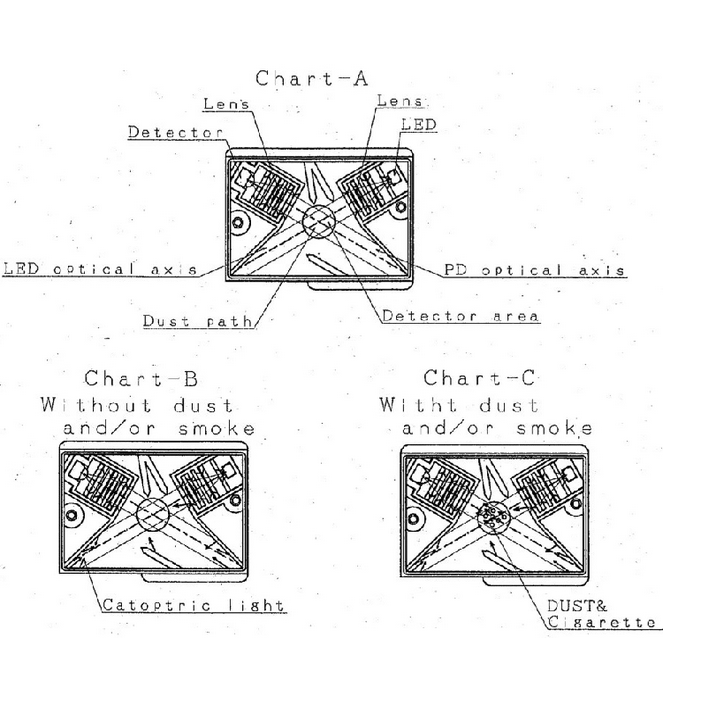

其原理如下圖,傳感器中心有個洞可以讓空氣自由流過,定向發射LED光,通過檢測經過空氣中灰塵折射過後的光線來判斷灰塵的含量。

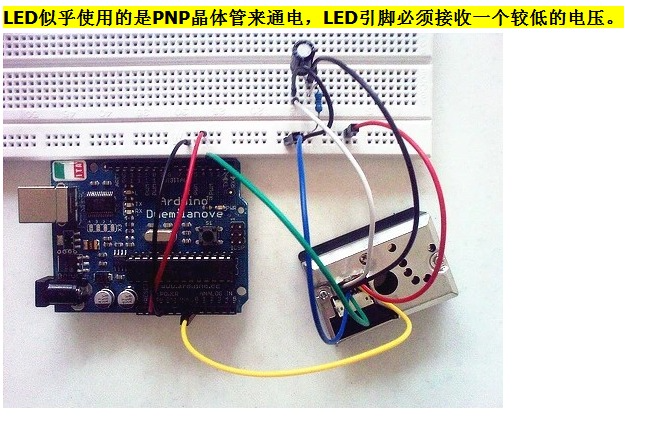

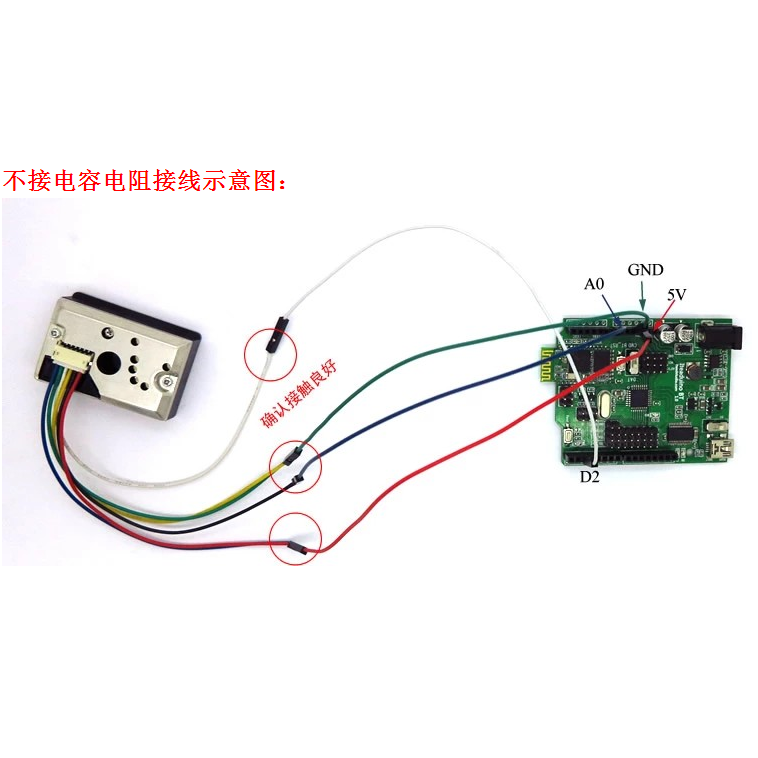

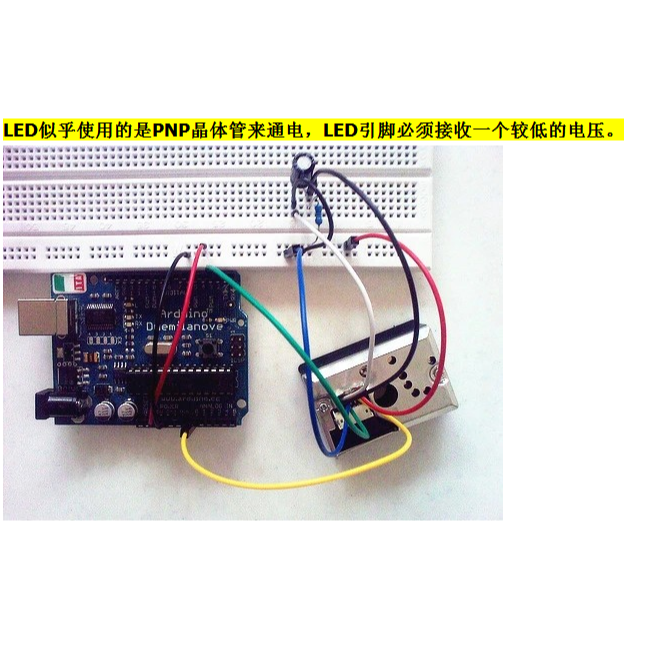

使用測試代碼:

int dustPin=0;

float dustVal=0;

int ledPower=2;

int delayTime=280;

int delayTime2=40;

float offTime=9680;

void setup(){

Serial.begin(9600);

pinMode(ledPower,OUTPUT);

pinMode(dustPin, INPUT);

}

void loop(){

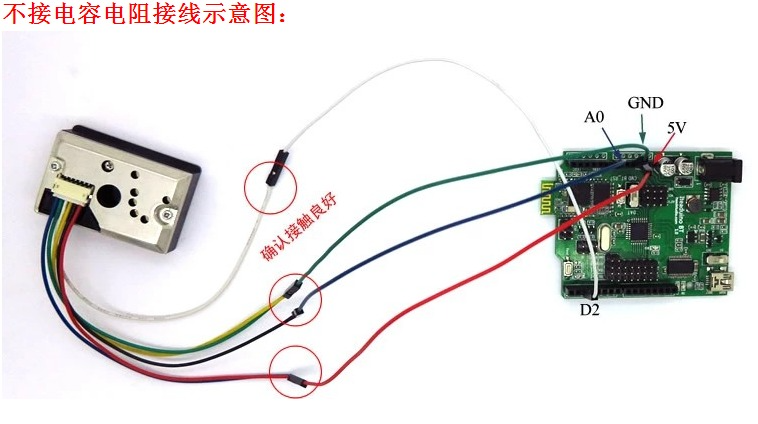

// ledPower is any digital pin on the arduino connected to Pin 3 on the sensor

digitalWrite(ledPower,LOW);

delayMicroseconds(delayTime);

dustVal=analogRead(dustPin);

delayMicroseconds(delayTime2);

digitalWrite(ledPower,HIGH);

delayMicroseconds(offTime);

delay(1000);

if (dustVal>36.455)

Serial.println((float(dustVal/1024)-0.0356)*120000*0.035);

}

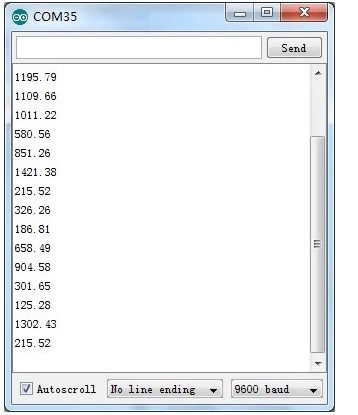

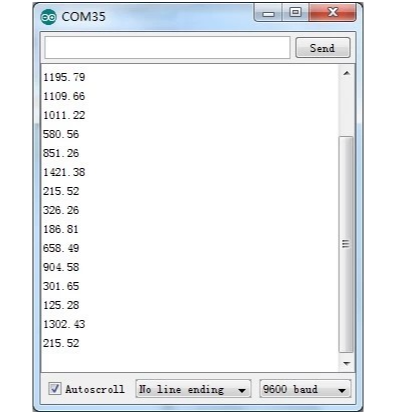

測試得到的數據和空氣質量對照:

3000 + = 很差

1050-3000 = 差

300-1050 = 一般

150-300 = 好

75-150 = 很好

0-75 = 非常好
