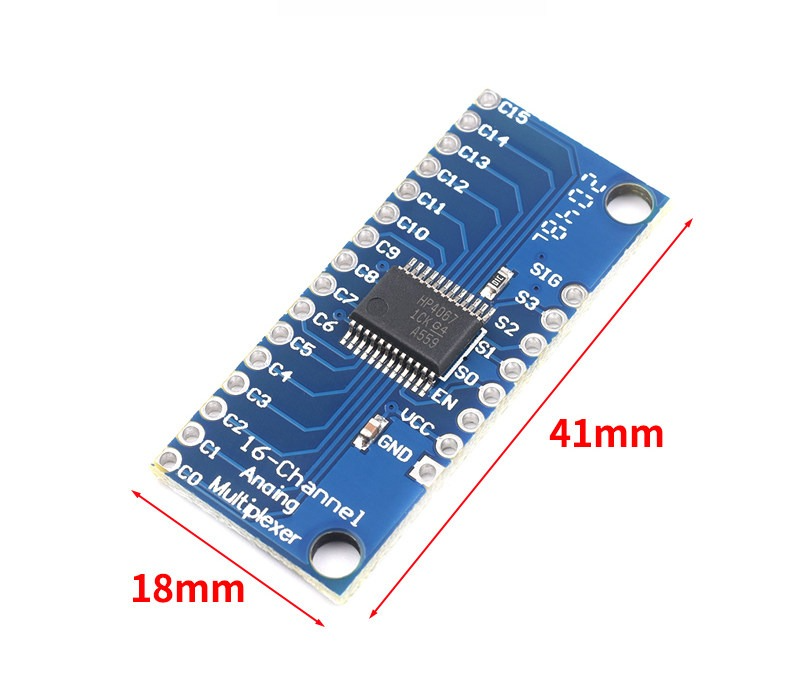

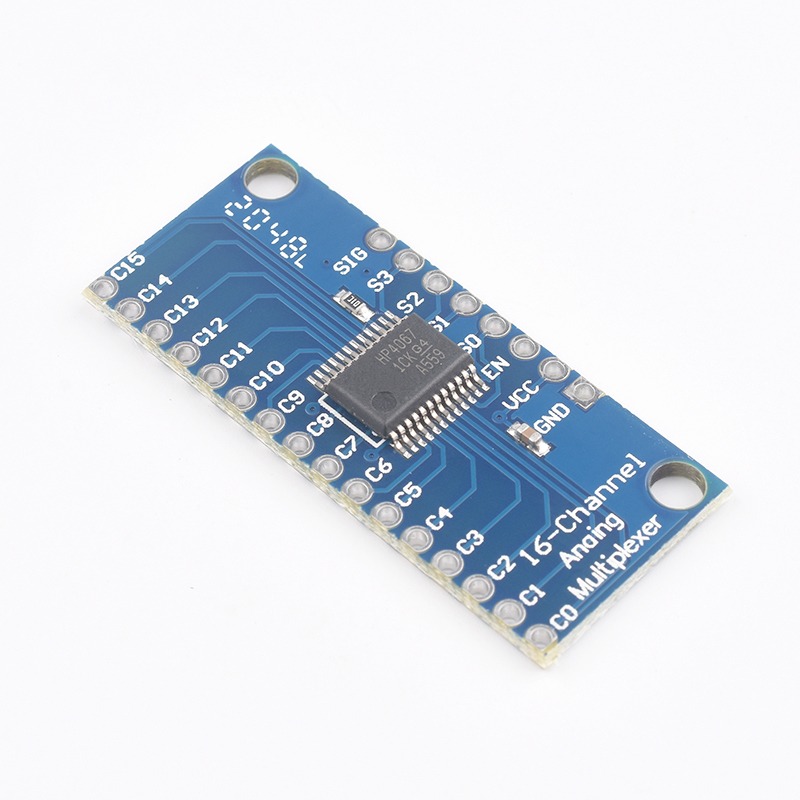

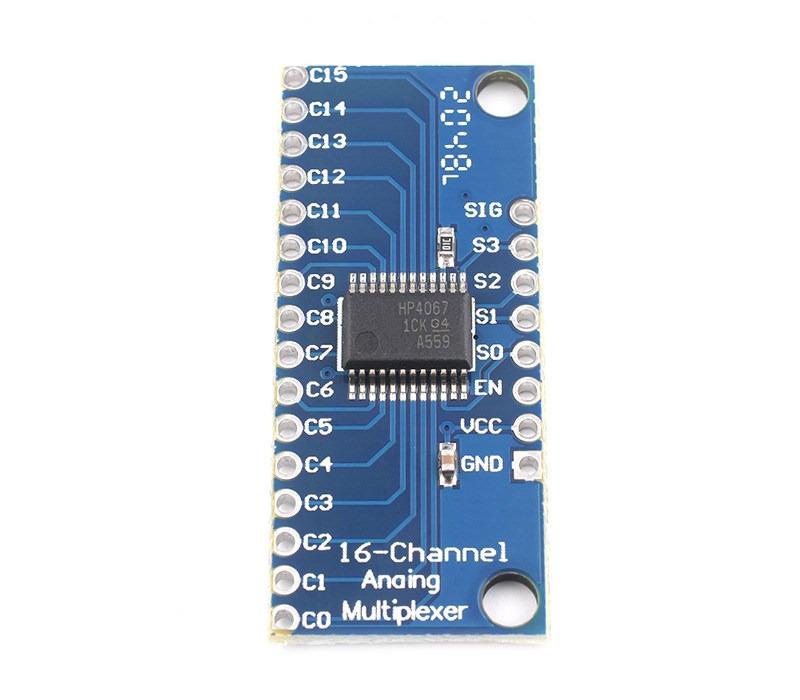

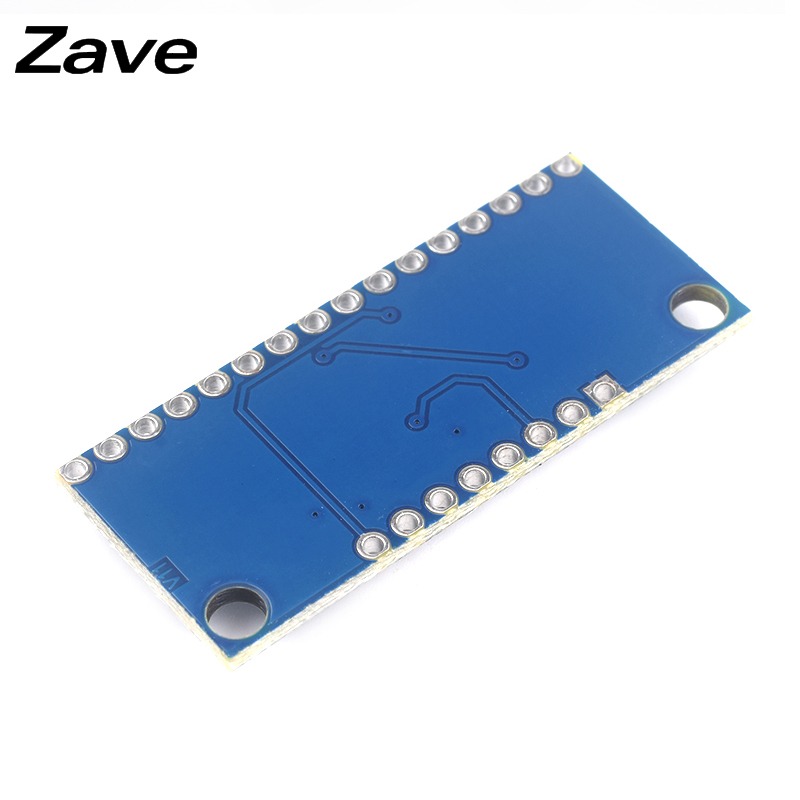

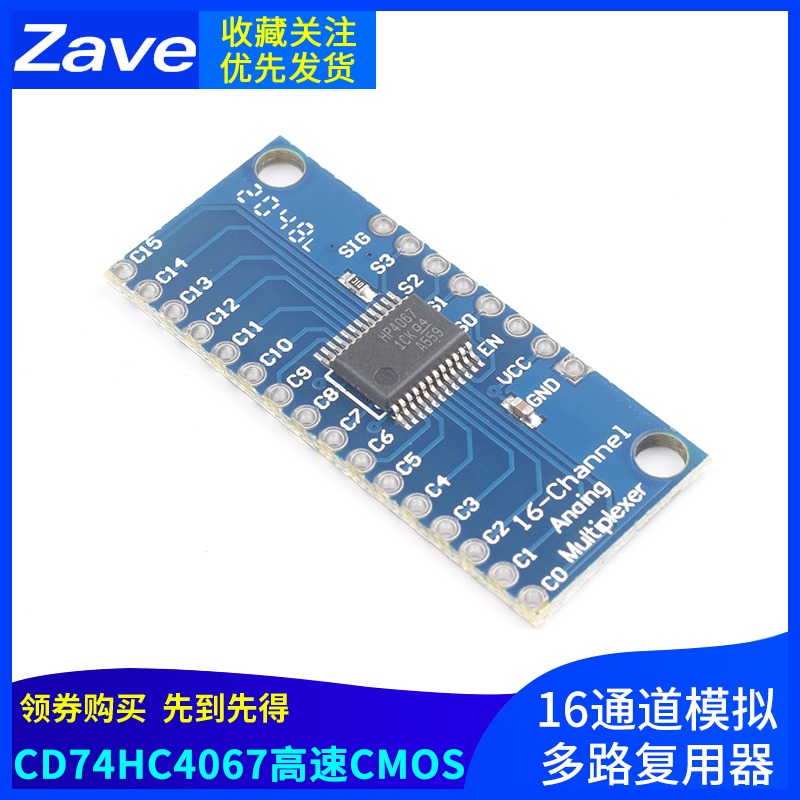

這是一個非常方便的16通道模擬/數字多路復用器/解復用器的分接板CD74HC4067,這個芯片就像一個旋轉開關—它內部路由公共引腳(原理圖中的COM,電路板上的S 1G)到16通道引腳之一(CHANxx)。它同時適用於數字和模擬信號(電壓不能高於VCC) ,且連接是雙向的。要控制它,連接4個數字輸出到芯片的地址選擇引腳(s0—s3) ,並發送它你想要的通道的二進制地址(參見數據表的詳細信息)。這允許您連接多達16個傳感器到您的系統,只使用5個引腳!
由於mux/demux也可用於數字信號,您可以使用它來管道tt1級串行數據到多個設備或從多個設備。例如,您可以使用它將16個設備的TX引腳連接到微控制器上的一個RX引腳。然後你可以選擇這16個設備中的任何一個來收聽。如果你想要雙向通信,你可以添加第二塊板來路由你的微控制器的TX線到16個設備的RX線。通過使用多個板,您可以為12C,SPI等創建類似的安排。
內部開關是雙向的,支持地和VCC之間的電壓,有低“開”電阻和低“關”漏電,並且為了防止串擾,執行“先開後合”開關。板也打破了芯片的“使能”引腳,當驅動高,將完全斷開共同引腳(所有開關“off”)。
2V至6V操作
“開”電阻: 70歐姆(@4. 5伏)
接通前6ns斷開(@4.5V)
寬工作溫度範圍:-55℃至125℃

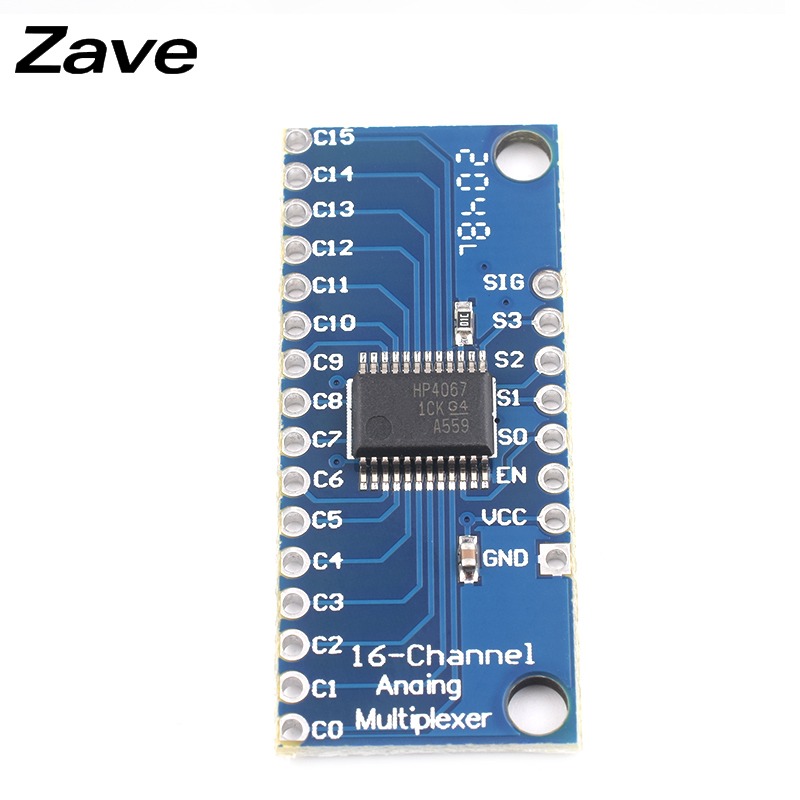

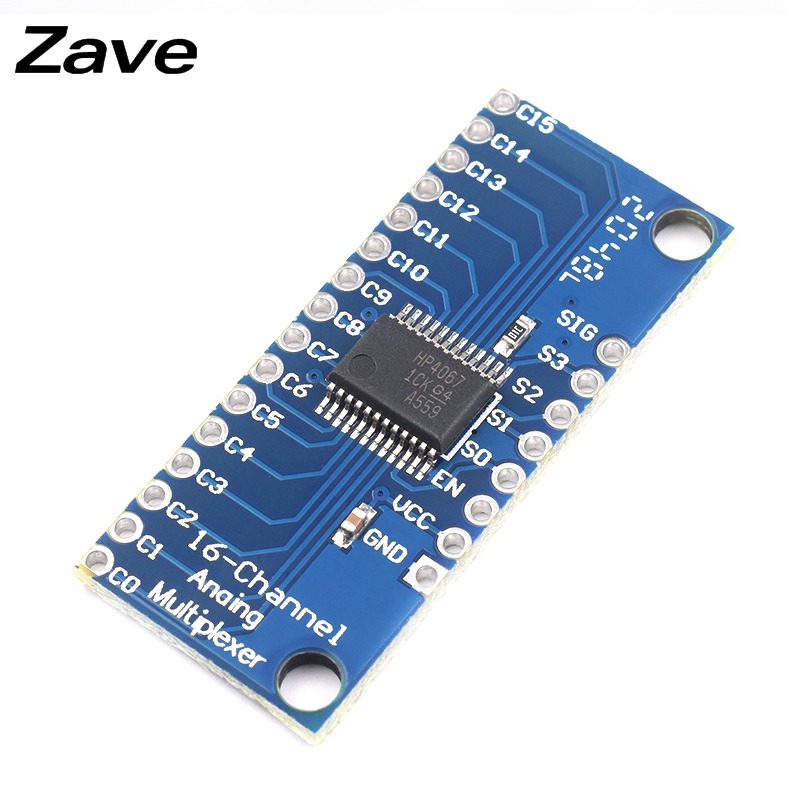

引腳定義
功能:使用一路ADC採集16路模擬信號。
使用CD74HC4067的16通道模擬信號開關
模擬信號輸入: Co-C15 16通道
模擬量輸出: DIG
通道控制: So—s3
