溫馨提示:購買時請註明您所需產品的工作電壓,延時時間。
一、概述

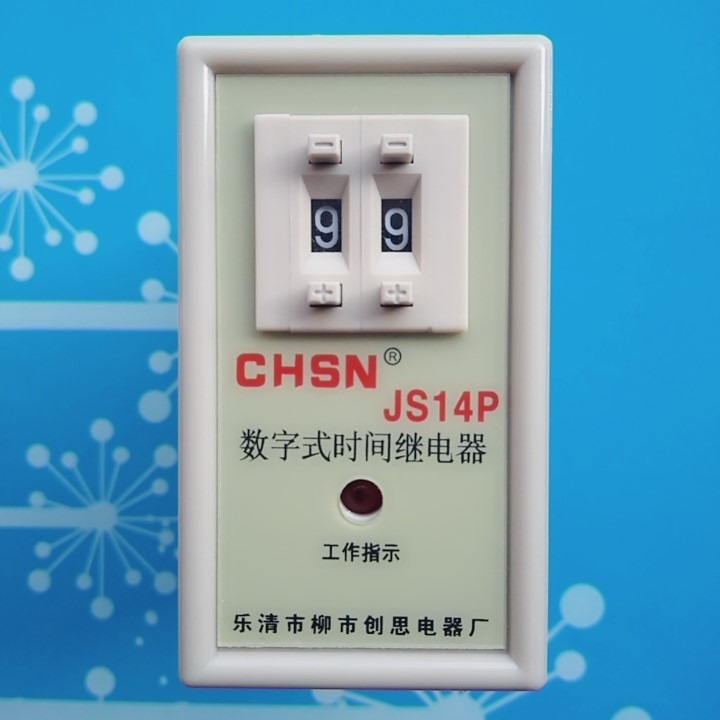

JS14P系列數字式時間繼電器是JS14、JS20等的更新換代產品採用集成電路,數字按鍵開關預置,它具有體積小、重量輕、精度高、壽命長、通用性強等優點,適用於交流50Hz,電壓380V及以下和直流220V以下的自動控制電路中,按預定的時間接通或斷開電路。
二、型號定義
代號
延時範圍
代號
延時範圍
1
0.1~9.9S
6
0.1~99.9S
2
1~99S
7
1~999S
3
10~990S
8
10~9990S
4
0.1~9.9min
9
0.1~99.9min
5
1~99min
10
1~999min
1、正常工作條件及安裝條件
1.1使用環境:海擾高度不超過2000米,周圍環境溫度不高於+40℃及不低於-5℃;電源電壓變化範圍為85%-110%額定電壓;在無嚴重震動和爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃;在雨雪侵襲不到的地方。
1.2垂直或水平安裝。
2、污染等級:污染等級3。

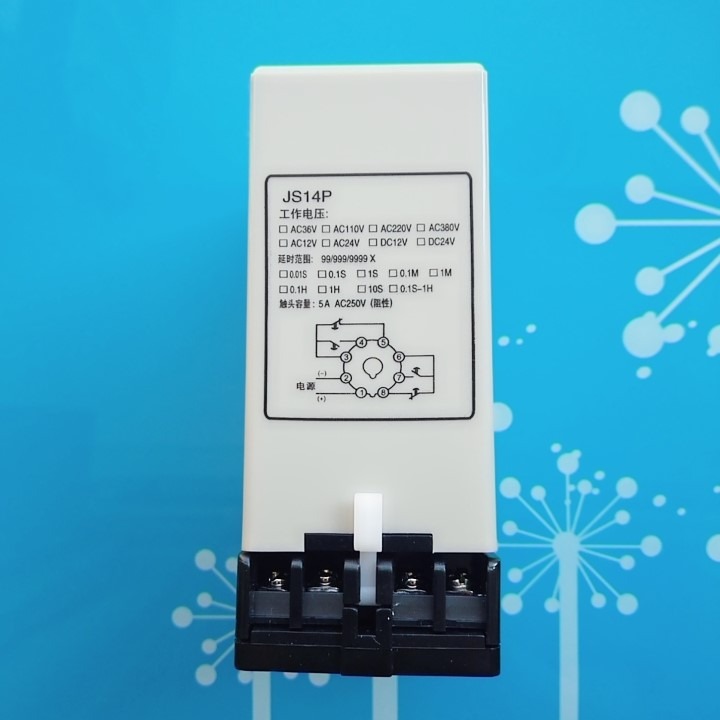

三、技術特徵
1、電源電壓:AC(50Hz)24V、36V、110V、127V、220V、380V;DC:24V、110V、220V(其它電壓可定製);
2、電壽命:≥10×104次;
3、機械壽命:≥100×104次;
4、觸點容量:AC220V 3A;DC220V 0.5A COSφ=1;
5、使用類別:AC-15 DC-13;
6、重復誤差:<1%;
7、復位時間:≤1秒;
8、功耗:≤1.5W
