基於51單片機電子時鐘設計開發板DIY萬年歷數碼管計時器套件成品

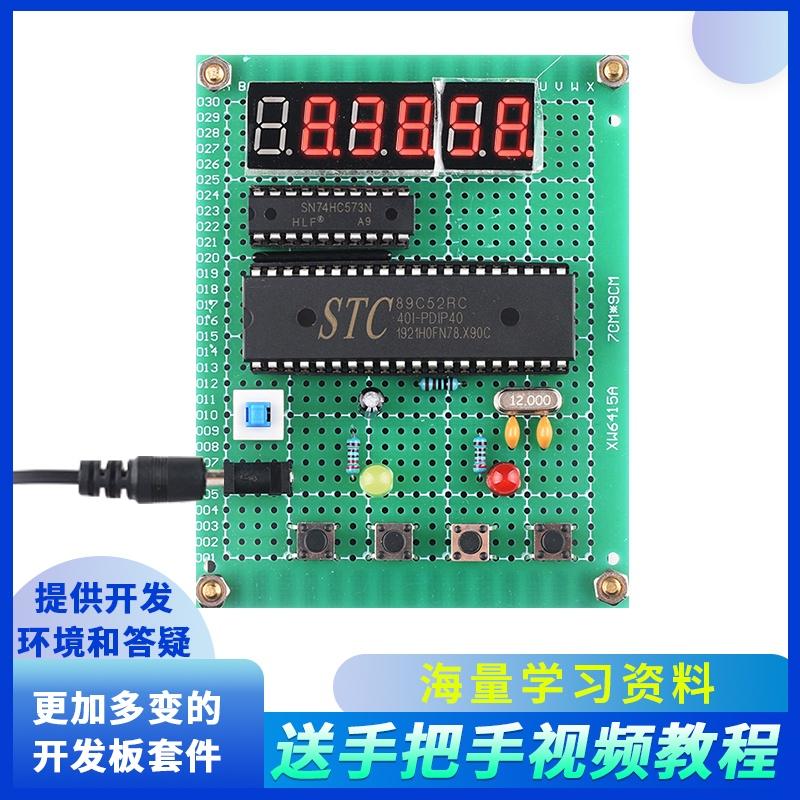

①帶小時制切換時鐘：
硬體構成：單片機+最小系統+數碼管顯示模組+數碼管驅動模組+LED指示燈模組+按鍵模組
1.採用74HC573驅動數碼管顯示，使顯示更亮；
2.採用六位元數碼管顯示時分秒；
3.採用24h制和12h切換；
4.紅燈亮代表的是12小時制，滅代表的是24小時制；
5.黃燈亮代表顯示是（時間在0~12點之間），滅代表（12~24小時之間）
6.三個按鍵一個是小時加，一個是分加，一個是秒清零。
②帶整點提示時鐘：
硬體構成：單片機+最小系統+數碼管顯示模組+數碼管驅動模組+蜂鳴器模組+LED指示燈模組+按鍵模組
1.採用數碼管顯示時分秒，74HC573驅動數碼管使顯示更亮；
2.六位元數碼管顯示時分秒，整點半點報時，夜間只有燈光提醒，防止吵鬧；
3.採用二十四小時制；
4.整點時長鳴1次，LED閃爍10次 ；
5.半點時短促鳴響1次，LED閃爍5次；
6.三個按鍵一個是小時加，一個是分加，一個是秒清零。

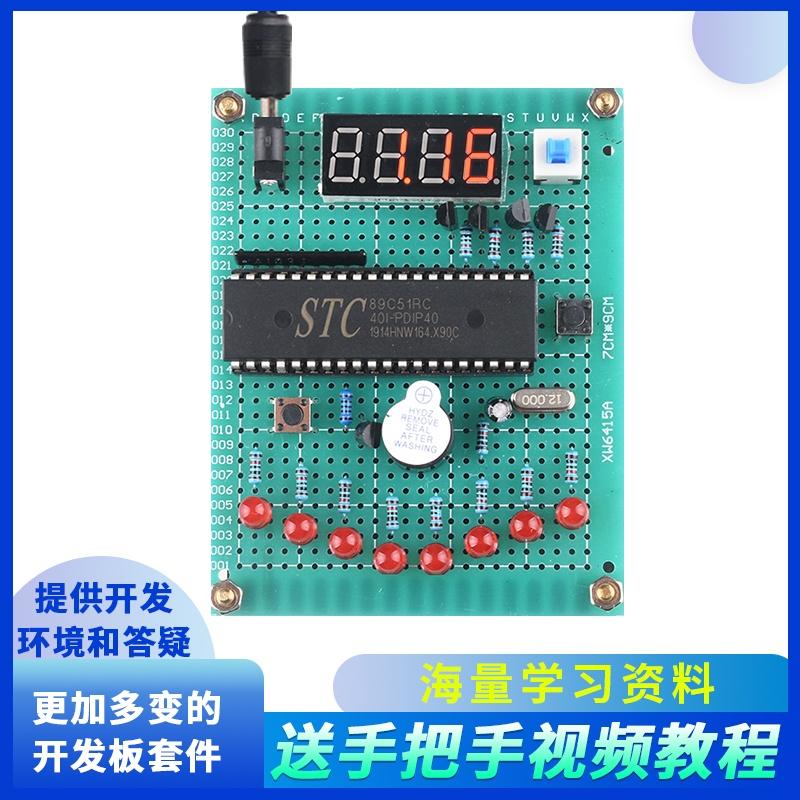

③鐘擺時鐘：
硬體構成：單片機+最小系統+數碼管顯示模組+LED指示燈模組+蜂鳴器模組+按鍵模組
1. 採用四位元數碼管顯示小時和分鐘，中間小數點閃爍代表秒燈；
2. 八個LED隨著時間的變化，一秒一變，像鐘擺一樣；
3. 報時功能：整點時蜂鳴器長響一聲，半點時蜂鳴器短響一聲；
4. 按鍵功能：按鍵1：調節小時，按鍵2：調節分鐘。
5. 特點：本設計程式比較簡單，計時比較准，製作方便、簡單！
④DS12C887時鐘：
硬體構成：單片機+按鍵+蜂鳴器+DS12C887時鐘晶片+MAX7219驅動晶片+數碼管顯示設計而成。
1.用DS12C887時鐘晶片計時(計時很准，年誤差2分鐘)、採用MAX7219驅動8位0.56共陰數碼管，顯示清晰明亮，顯示格式：12-34-56；
2.當在調時狀態時，數碼管顯示會變成秒顯示，秒可以按鍵一鍵清零，可以準確調時；
3.該萬年曆設有三個按鍵：設置（切換設置資料）、加和減鍵，使之具備了校準功能；
4.校準方式：按一下設置鍵，小時的位置閃爍，此時按下加和減鍵就可以校準小時資料，再按一下設置鍵，分鐘的位置閃爍，此時按下加和減鍵就可以校準分鐘，再按一下設置鍵，秒的位置閃爍，此時按下加和減鍵，就可以校準秒資料，再按一下設置鍵就會保存設置的資料並退出設置；
5.鬧鐘設置：在待機走時狀態下，長按設置鍵，進入鬧鐘介面（Ar 00-00）,鬧鐘小時的位置閃爍，此時按下加減鍵設置小時，同理設置分鐘，再按一下設置鍵會顯示鬧鐘開關（ALAr oFF）（ALAr on），通過加減鍵可以開關鬧鐘；鬧鐘時間到，蜂鳴器會響1分鐘，按加或減按鍵，蜂鳴器停止響。
⑤DS1302時鐘：
硬體構成：單片機+最小系統+數碼管顯示模組+數碼管驅動模組+DS1302時鐘模組+DS18B20溫度採集模組+蜂鳴器模組+按鍵模組
1.採用數碼管顯示時間（年、月、日、時、分、秒、星期）和溫度（因為數碼管只有8位元，所以以上資料是3秒切換一種顯示的）。
2.採用DS1302時鐘晶片和紐扣電池實現掉電走時，下次開機不用重新調整。
3.採用DS18B20溫度感測器檢測溫度。
4.有鬧鐘功能。
5.按鍵可以設置時間、星期、鬧鐘。四個按鍵：設置、加、減、確定。
一、具體操作：
開機數碼管顯示76543210
然後進入時間顯示
時間格式：12-34-56就是12點34分56秒
日期格式：2015.01.23就是2015年1月23日
溫度星期：28.5c -5- 就是28.5攝氏度，星期五
二、設置步驟：
按4鍵進入設置，數碼管顯示：A4A3A2A1，其中A1會閃爍，代表要設置時鐘，此時按下4鍵，頁面切換到時鐘顯示：12-23-56，其中56也就是秒會閃爍，然後按1鍵或者2鍵來調節時間資料，秒設置完，再按4鍵，分鐘會閃爍，同樣按加減按鍵調節，同理小時也這樣調節。
當時間調節好後，按3鍵退出時間的設置，回到介面A4A3A2A1，按一下1鍵，A2會閃爍（如果按2鍵就是A4閃爍）A2是設置年月日的，設置方法同時間設置。
同理A3閃爍是設置鬧鐘開關和星期
同理A4是設置鬧鐘數據
當鬧鐘鳴響時，可以按下1鍵或者2鍵關閉鬧鐘。

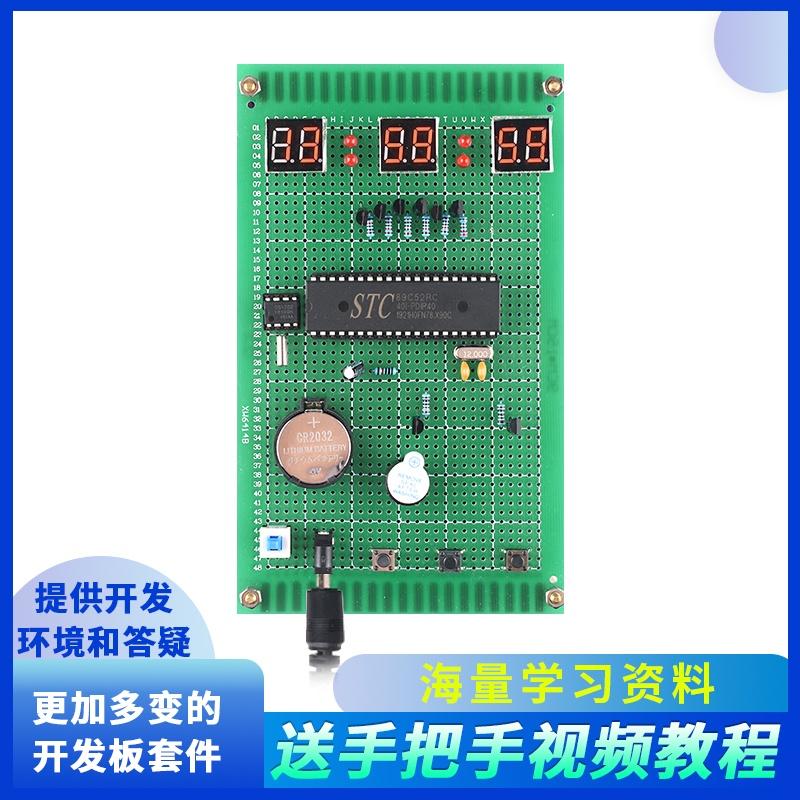

⑥多功能時鐘：
硬體構成：單片機+最小系統+數碼管顯示模組+數碼管驅動模組+DS1302時鐘模組+LED指示燈模組+DS18B20溫度檢測模組+蜂鳴器模組+按鍵模組
1.採用六位元數碼管顯示時、分、秒和溫度，有秒燈閃爍（紅色led模擬秒燈）。有鬧鐘功能。
2.DS18B20溫度感測器檢測溫度（顯示單位C）。
3.DS1302時鐘晶片和紐扣電池實現掉電走時，下次開機不用重新調整。
4.三個按鍵可以設置時間、計時等。設置的資料可以掉電存儲到單片機內部的EEPROM。
5.本設計功能很多，時鐘、溫度、鬧鐘、碼錶、倒計時、計數。
具體操作步驟如下：
系統上電後，自動顯示晶片內部的時間，5s顯示一次溫度。按鍵功能：K1為設置/移位，K2為確定，K3為加。
①按一下K1鍵後顯示set1，此模式是設置時間。按下K2鍵小時的十位閃爍，再按下K3可以加小時的十位，此時可以按Ｋ1移位，按K3加，最後按K2確定並退出。
②按兩下K1鍵後顯示set2，此模式是設置鬧鐘。按下K2鍵小時的十位閃爍，再按下K3可以加小時的十位，此時可以按K1移位，按K3加，最後一位元只能顯示0和1，0為鬧鐘關，1為鬧鐘開。最後按K2確定並退出。
③按三下K1鍵後顯示set3，此模式是倒計時模式。設置方法同上，最後按K2開始倒計時，最大倒計時時間為99小時59分鐘59秒。
④按四下K1鍵後顯示set4，此模式為碼錶模式。按下K2鍵顯示00 00 0(最後一個0為十分之一秒)，此時按K3鍵可以開始計時，此時再按K2鍵可以暫停或繼續計時，K3鍵是重新開始計時。按下K1退出此模式，進入時鐘模式。
有現貨 會提供資料和焊接圖
