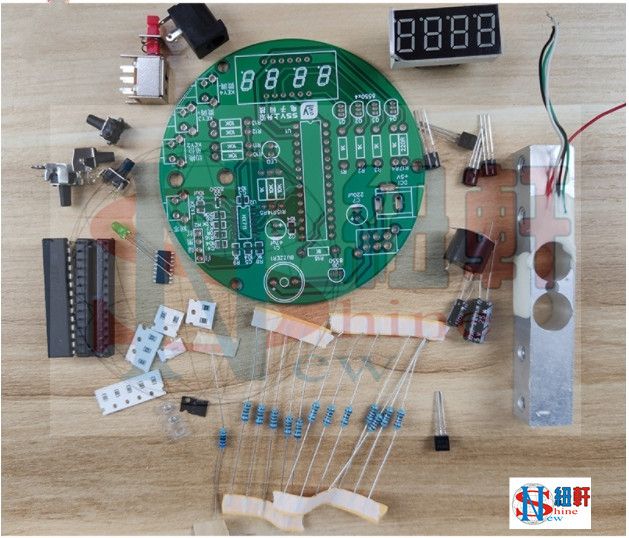

51單片機電子秤diy套件 自製電子秤散件 電子元件diy製作套件
輸入電:DC5V 成品重量:114g

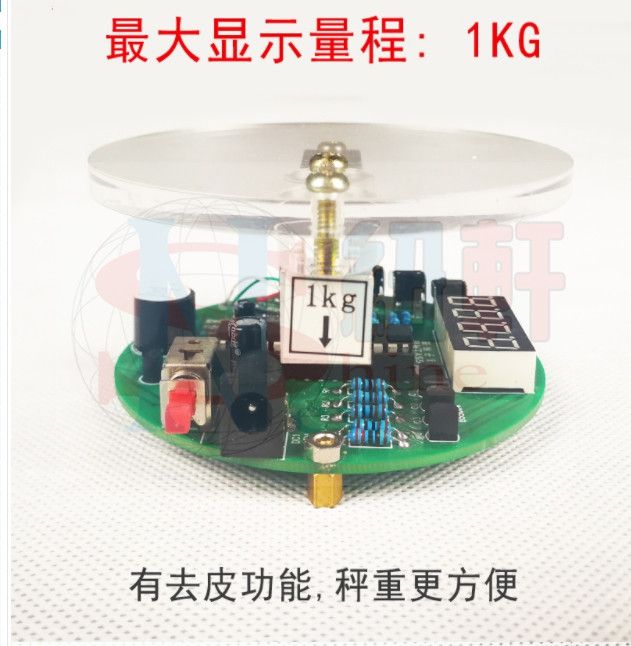

最大顯示量程:1KG 成品尺寸:85*85*45
功能:
1:數碼管顯示檢測到的重量,可切換檢測單位(G/KG);
2:具有微調校準功能,使測量的資料更加準確:
3:在檢測單位為G時,解析度為0.01g,檢測單位是KG時,解析度是1g;
4:有去皮功能;
當物體超過檢測的量程時,會有報警聲;

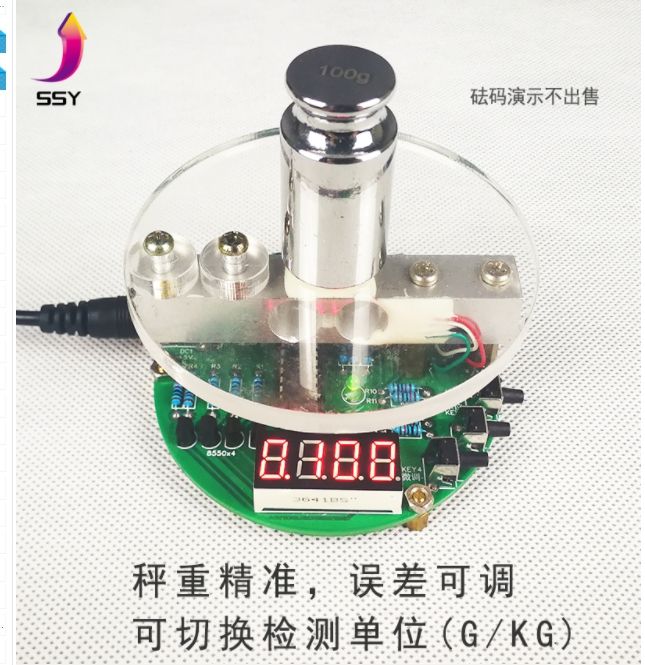

秤重精准,誤差可調
可切換檢測單位(G/KG)

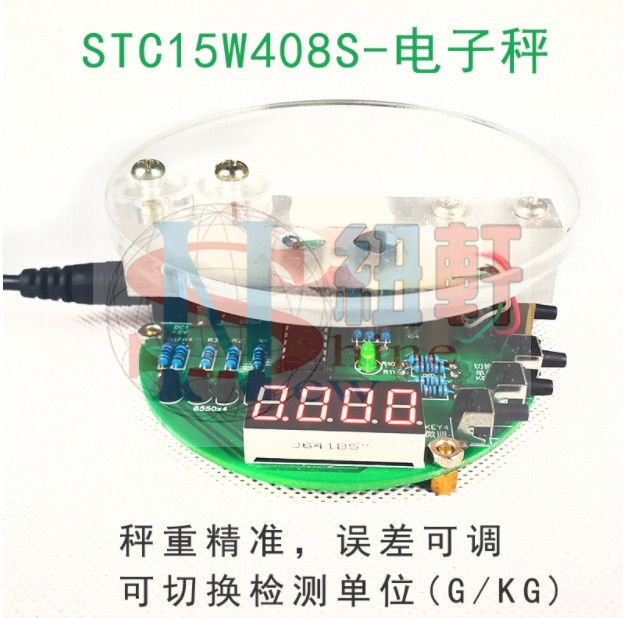

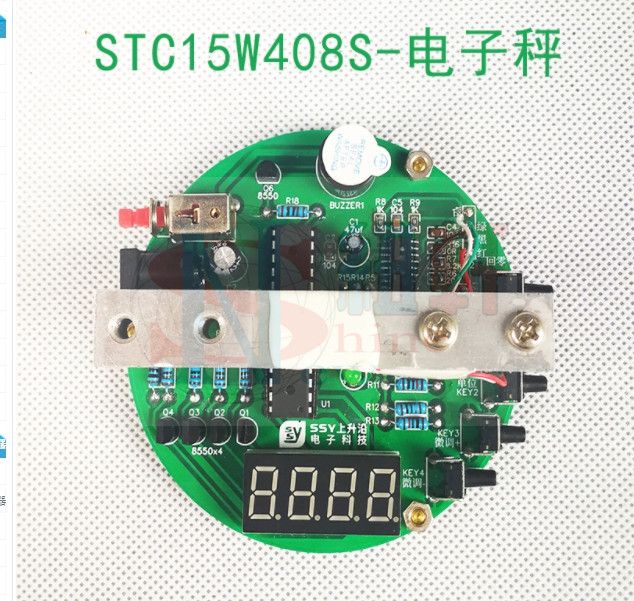

工作原理:採用STC15W408S單片機作為主控,稱重專用AD晶片HX711採樣資料,
數碼管作為顯示器件顯示重量:還有四個側腳輕觸按鍵作為人機交互通道。
(1)套件不帶電源,需要自己購買,謝謝!
(2)注意板子上的元件從體積小的開始焊接,然後再焊接大的。
(3)個別元件如電阻電容等暫時缺貨,我們會發其符號電路原理
的他附近值的元件代替,藍色的金屬膜電阻的可能換成灰色的碳
膜電阻發,灰色的碳膜電阻的也可能換成藍色的金屬膜電阻來發
是一樣的效果。
(4)焊接好後,請自助調試,焊接沒出錯的話一般都可以成功,
如果焊接失敗,本店只能協助您查看問題所在,我們不能保證
您一焊接就能成功,這個也是為什麼工廠生產線上需要維修工
的原因,電子產品因為靜電擊穿,因為電源正負極接錯燒壞,
因為虛焊,因為元件焊接錯位置等等原因出現問題的幾率很大, 因此,當遇到製作出來的成品沒有達到我們所描述的效果時,記得聯繫我們的售後服務,我們一定會竭盡全力協助。謝謝合作,祝大家購物愉快!
