貼片旋轉流水燈套件元件焊接練習板電子工藝技能訓練實訓DIY散件 含電池盒+ 3顆電池

商品編號:P0942201218807 原始貨號:2104060020238424
$ 150
規格
  • 藍色
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

貼片旋轉流水燈套件元件焊接練習板電子工藝技能訓練實訓DIY散件 含電池盒 3顆電池

為了提高電子專業類學生及電子愛好者的焊接技能水準,參照了全國職業院校電子產品裝配與調試技能競賽中貼片元件的封裝類型,特別設計了該款貼片焊接練習板,意在提高焊接水準及速度。

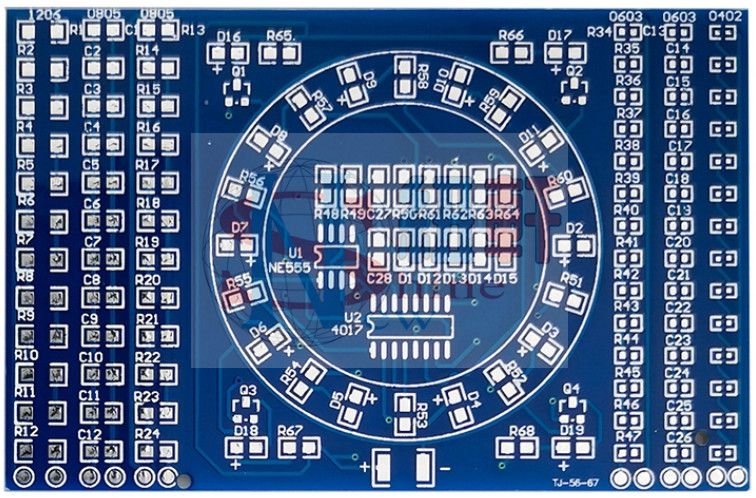

1、板子大小:90*60MM

2、板子厚度:1.6mm

3、板子材料:國際標準板材,焊盤全部鍍錫,高強度防火防摔材料,可反復拆裝。

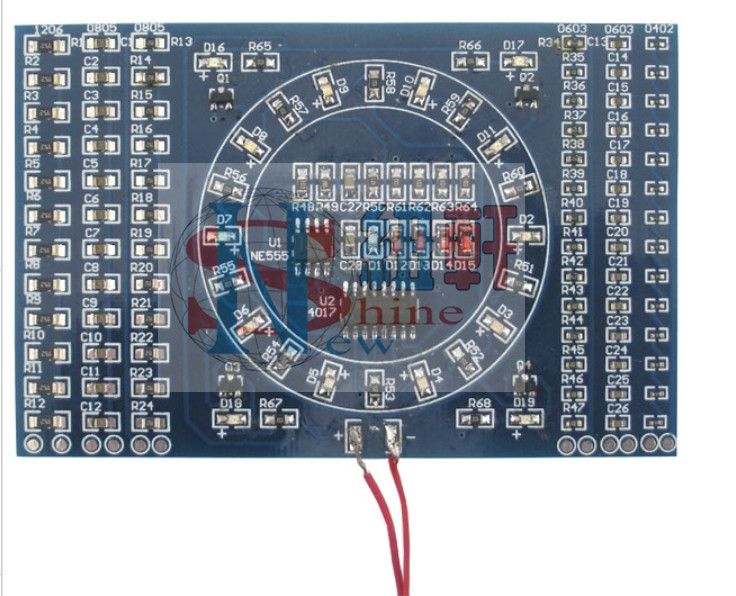

4、PCB板設計合理,使用的都是常用的貼片元件。

5、左右各3列元件是用來練習焊接的,每列都帶有測試點。

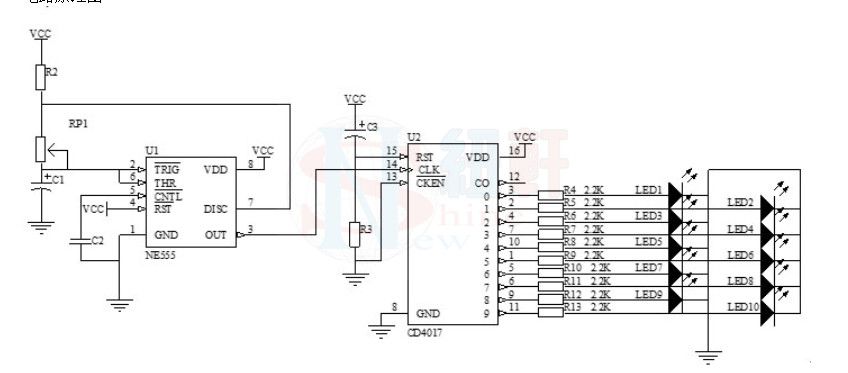

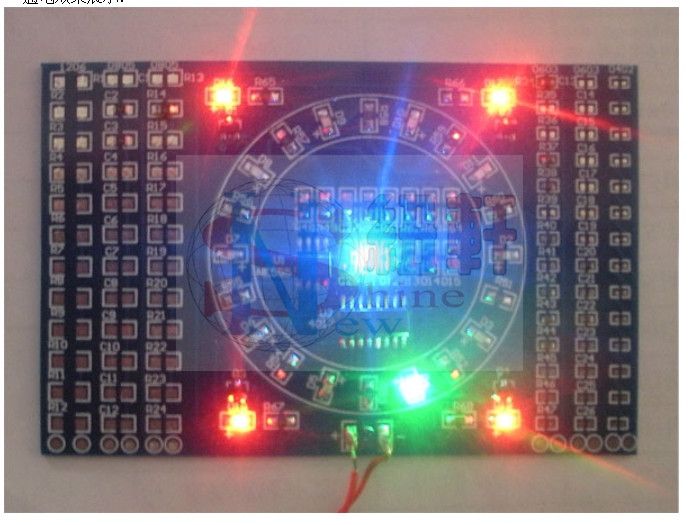

6、中間圓形的電路為流水燈電路,由CD4017、NE555、發光二極體組成,焊接無誤後通電即可工作。

7、電路背面也利用上了,有尺規,方便測量元件。有PCB導線實例,方便PCB設計使用。

8、電路工作電壓3~12V

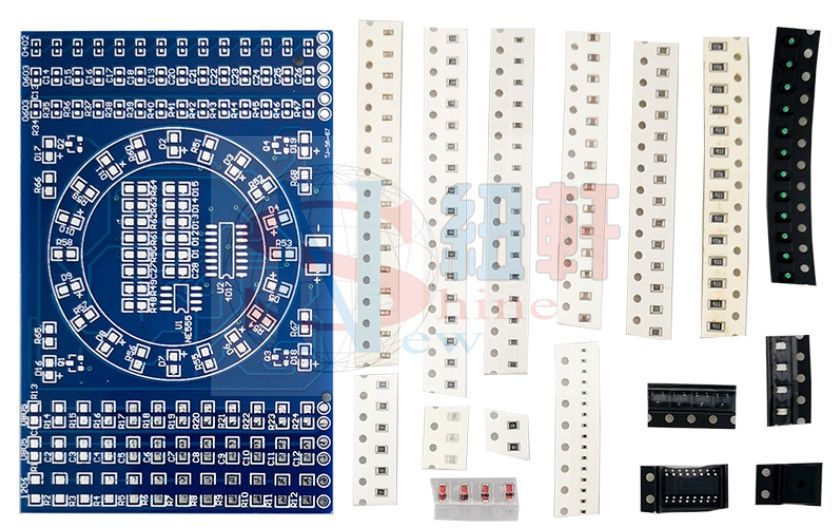

8、本套件包含下列照片上的所有元件。

元件數量:125個

焊點數量:274個

使用焊錫長度:35CM (直徑:0.6mm)

樣品焊接時間:35分鐘
