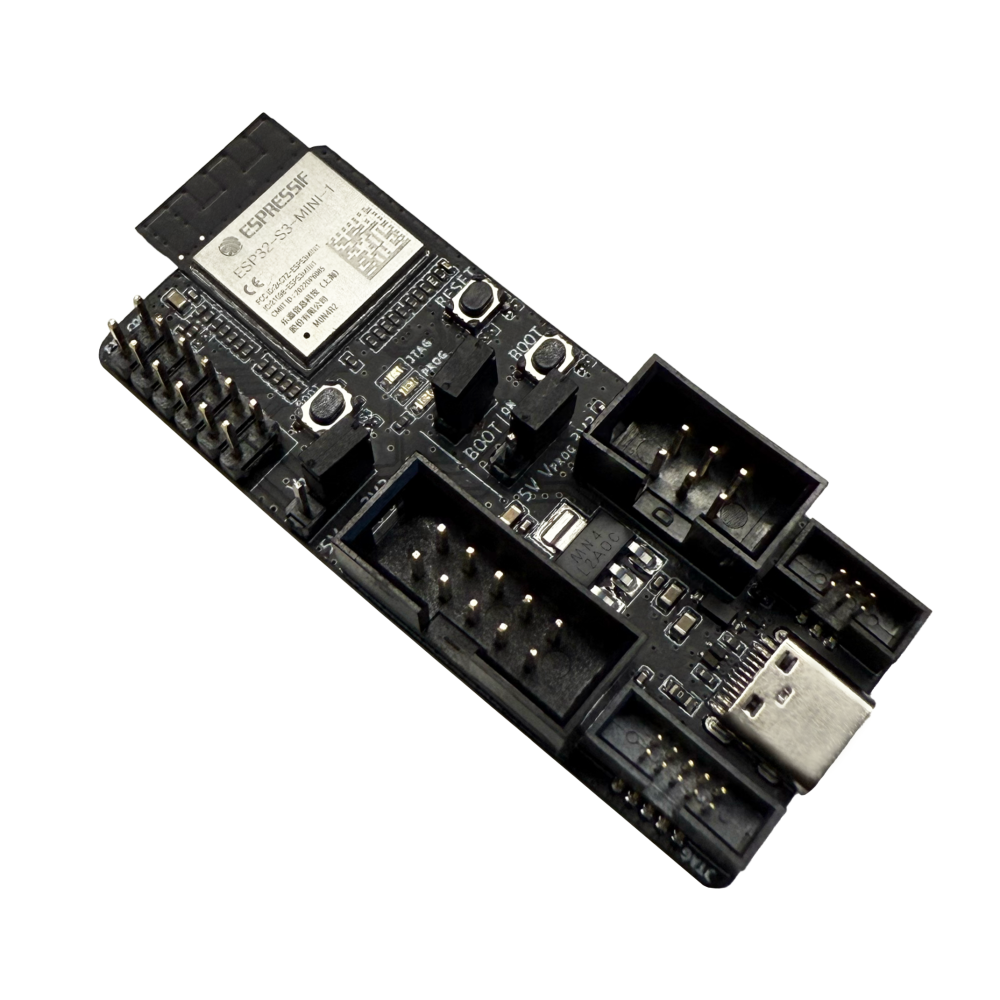

[物聯汪汪] 含稅附發票~ 最新款 ESP-PROG-2 下載燒錄與除錯板 for ESP8266 or ESP32

商品編號:P0510713646073 原始貨號:P0510713646073

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 650
$ 690
預計出貨天數3
規格
  • 主板

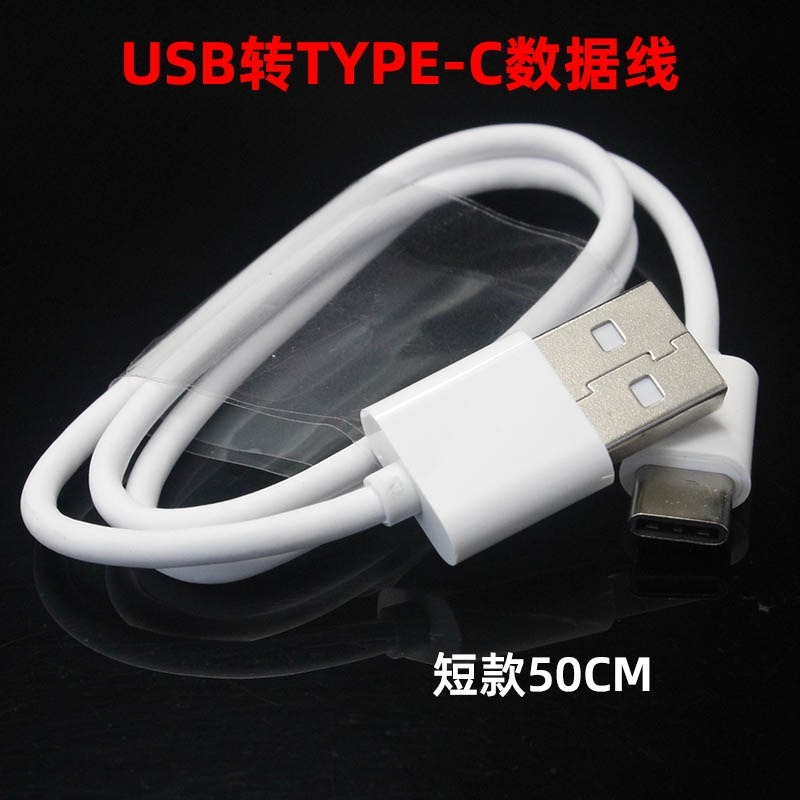

  • 主板+50公分Type C線
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/esp-prog-2/user_guide.html ]  料號:ESP-PROG-2


本指南可協助您快速上手ESP-Prog-2,並詳細介紹此開發板的功能與特性。

ESP-Prog-2 是樂鑫推出的開發調試工具,具有韌體自動下載、串列通訊、JTAG 線上調試等功能。其中,韌體自動下載和​​串列通訊功能適用於ESP8266、ESP32、ESP32-S2、ESP32-S3 和ESP32-C3;JTAG 線上偵錯功能適用於ESP32、ESP32-S2、ESP32-S3 和ESP32-C3。

ESP-Prog-2 設計簡潔,使用方便,只需一條USB 線即可連接電腦。電腦端可以透過連接埠號碼識別出下載功能和JTAG 功能所對應的兩個連接埠。

考慮到不同目標板的電源電壓可能不同,ESP-Prog-2 的兩個介面均支援5 V 或3.3 V 供電,可透過排針進行選擇,具備較強的電源相容性。需要注意的是,儘管ESP-Prog-2 的電源電壓可以在3.3 V 和5 V 之間切換,其RX/TX 和JTAG 訊號電平始終為3.3 V。

本指南包括如下內容:

  • 入門指南 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/esp-prog-2/user_guide.html#id1 ] :簡要介紹了開發板和硬體、軟體設定指南。

  • 硬體參考 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/esp-prog-2/user_guide.html#id13 ] :詳細介紹了開發板的硬體。

  • 相關文件 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/esp-prog-2/user_guide.html#id18 ] :列出了相關文件的連結。

入門指南

本小節簡單介紹ESP-Prog-2,說明如何對ESP-Prog-2 進行初始硬體設定。

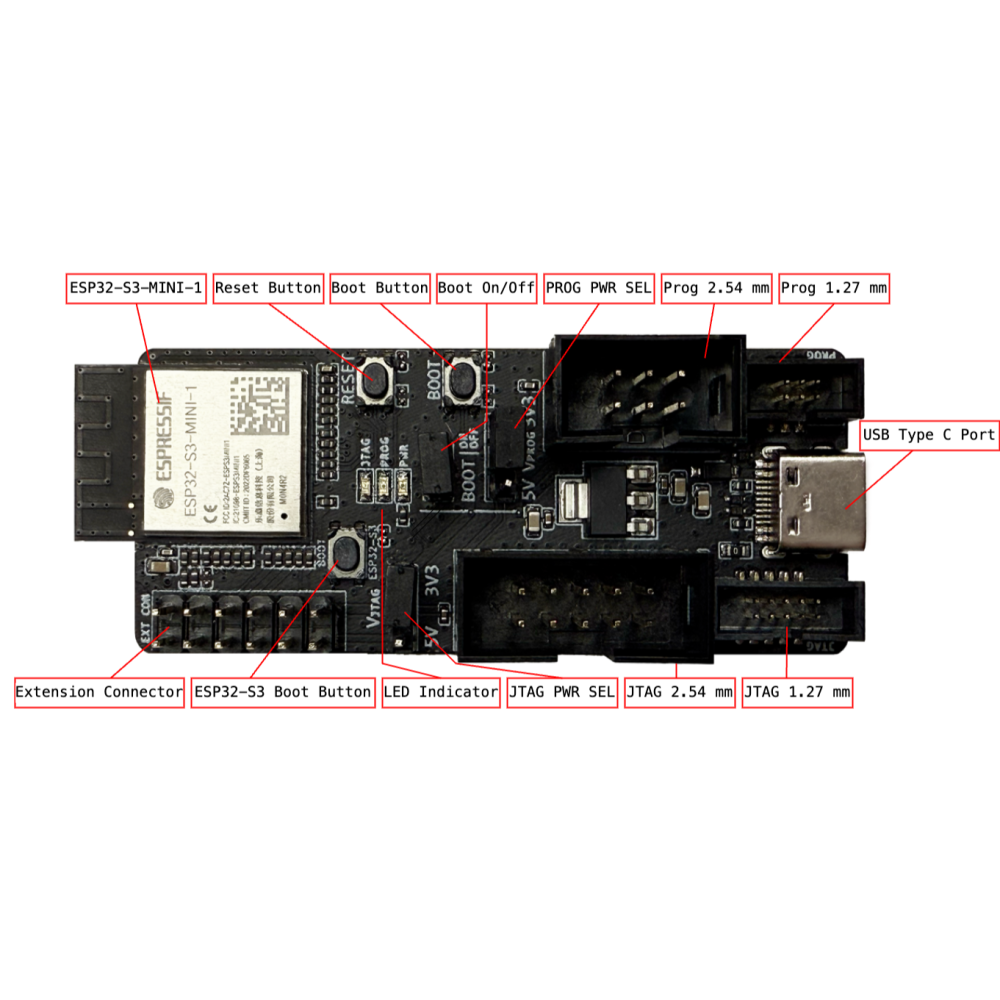

組件介紹

 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/_images/prog-2-modules.png ]

以下按照順時針的順序依序介紹開發板上的主要組件。

主要組件

介紹

ESP32-S3-MINI-1

ESP32-S3-MINI-1 是通用型Wi-Fi + 低功耗藍牙MCU 模組,具有豐富的周邊接口,採用PCB 板載天線。模組的核心是ESP32-S3 晶片。

Reset 鍵

用於重啟被調試的目標系統。

Boot 鍵

目標系統下載按鍵。按住Boot鍵的同時,短按Reset鍵進入韌體下載模式,透過串列埠向要偵錯的目標系統下載韌體。正常使用中可以作為確認按鈕。

BOOT On/Off

用於配置BOOT Strapping 腳位狀態的排針。

PROG PWR SEL

用於選擇Program 介面電源輸入電壓(3.3 V 或5 V)的排針。

PROG 2.54 mm

腳位間距為2.54 mm (0.1”) 的Program 介面。

PROG 1.27 mm

腳位間距為1.27 mm (0.05”) 的Program 介面。

USB Type-C 介面

ESP32-S3 晶片的USB Type-C 介面支援USB 2.0 全速模式,資料傳輸速率最高為12 Mbps(注意,此介面不支援480 Mbps 的高速傳輸模式)。此介面可作為開發板的供電接口,支援透過USB 協定與ESP32-S3 晶片通訊。

JTAG 1.27 mm

腳位間距為1.27 mm (0.05”) 的JTAG 介面。

JTAG 2.54 mm

腳位間距為2.54 mm (0.1”) 的JTAG 介面。

JTAG PWR SEL

用於選擇JTAG 介面電源輸入電壓(3.3 V 或5 V)的排針。

LED 指示燈

顯示ESP-Prog-2 的狀態。共有三種LED 模式:紅色、綠色和藍色。系統的3.3 V 電源通電時,紅色LED 燈亮;使用自動下載韌體和串列通訊功能時,綠色LED 燈亮;使用JTAG 線上調試功能時,藍色LED 燈亮起。

ESP32-S3 Boot 鍵

板載ESP32-S3 晶片的下載按鍵。按住ESP32-S3 Boot 鍵的同時重新為ESP-Prog-2 上電,可以讓ESP32-S3 進入韌體下載模式。

擴充連接器

擴充IO 連接器,用於引出ESP32-S3 的空閒IO。可自訂腳位訊號,以擴展ESP-Prog-2 的額外功能。

開始開發應用

通電前,請確保開發板完好無損。

必備硬體

  • ESP-Prog-2

  • USB-A 轉USB-C 線

  • 電腦(Windows、Linux 或macOS)

  • 杜邦線或樂鑫提供的排線,用於連接開發板和ESP-Prog-2

備註

請確保使用適當的USB 線。部分數據線僅可用於充電,無法用於資料傳輸和程式設計。

硬體設定

  1. 透過USB 線連接ESP-Prog-2 調試板和電腦端的USB 埠。

  2. 使用PROG PWR SEL 或JTAG PWR SEL 排針選擇Program 介面或JTAG 介面上的電源輸出電壓。

  3. 使用樂鑫提供的排線連接ESP-Prog-2 調試板和ESP 產品板。

  4. 使用樂鑫官方軟體工具或腳本,實現自動下載和​​JTAG 偵錯功能。

韌體下載

在軟體開發前,建議更新ESP-Prog-2 內建的出廠韌體,以確保設備運行最新的功能和錯誤修復。

  1. 使用線上工具更新韌體:透過樂鑫官方線上燒錄工具ESP Launchpad [ https://espressif.github.io/esp-launchpad/?flashConfigURL=https://espressif.github.io/esp-usb-bridge/launchpad.toml ] 更新ESP-Prog-2 固件,請按以下步驟操作:

  1. 使用基於Chromium 核心的瀏覽器,例如Chrome。

  2. 按住靠近模組的BOOT 按鍵,然後連接USB 線,使ESP-Prog-2 進入韌體下載模式。

  3. 在瀏覽器中開啟ESP Launchpad [ https://espressif.github.io/esp-launchpad/?flashConfigURL=https://espressif.github.io/esp-usb-bridge/launchpad.toml ] 頁面,並依照螢幕上的指引完成裝置連接和韌體燒錄。

  1. 取得韌體原始碼:若希望了解韌體實現,可存取esp-usb-bridge [ https://github.com/espressif/esp-usb-bridge ] 取得ESP-Prog-2 的韌體原始碼。

軟體設定

若要快速設定開發環境,請參閱ESP-IDF 快速入門 [ https://idf.espressif.com/zh-cn/index.html ] 安裝 [ https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32/get-started/index.html#get-started-step-by-step ] 章節。

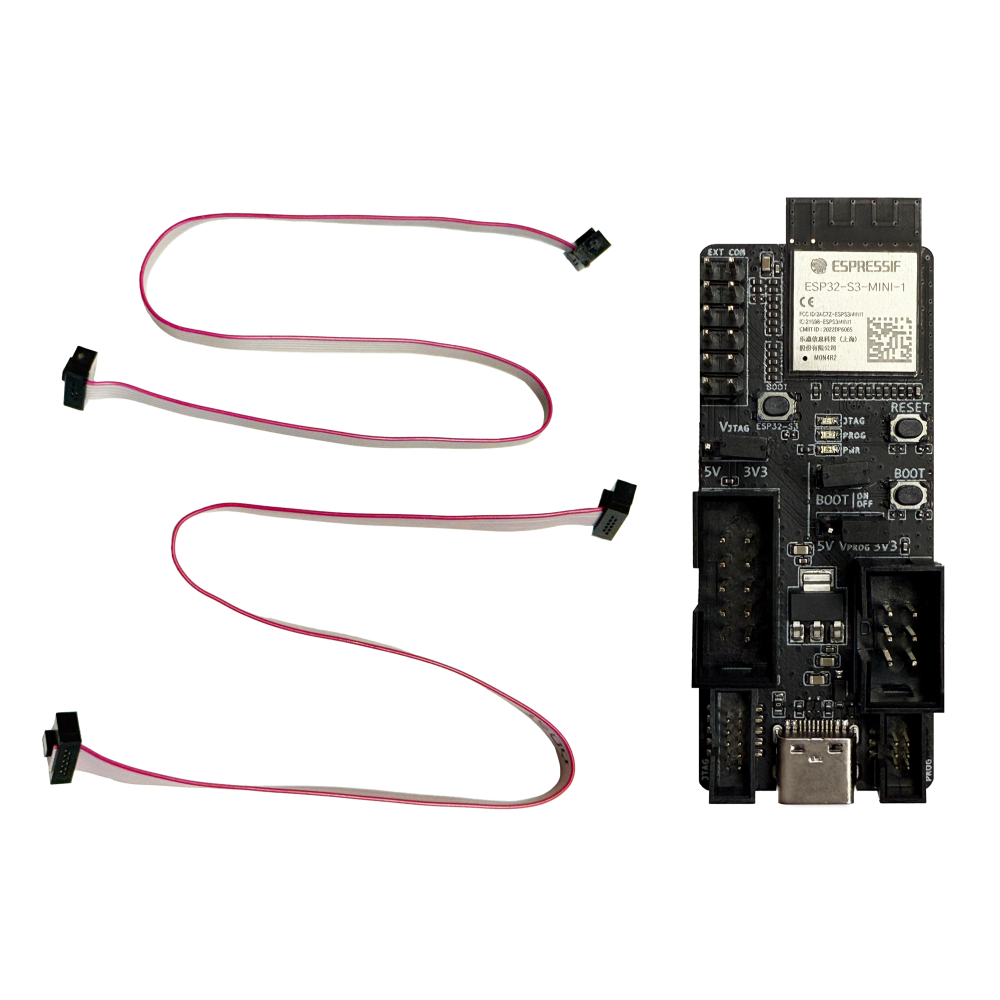

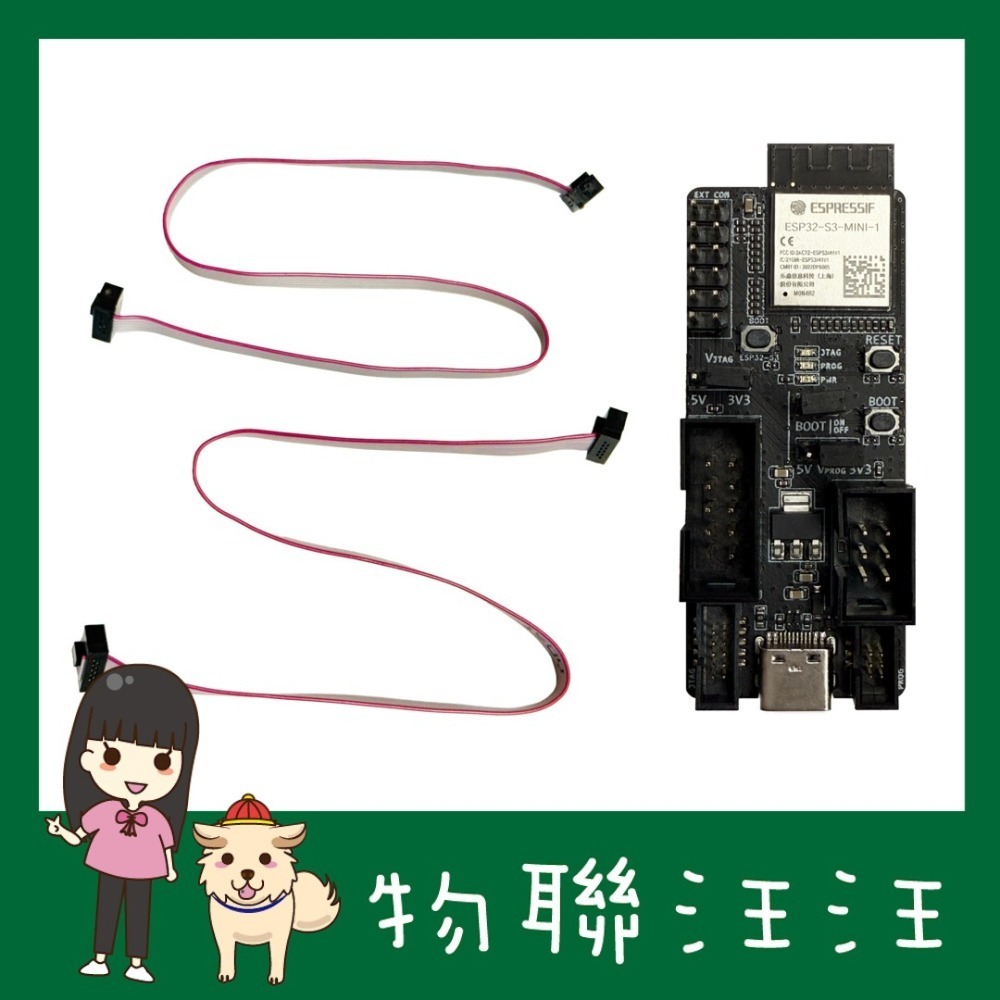

內容和包裝

包含以下部分:

  • 開發板

    ESP-Prog-2

  • 數據線

    一根用於PROG 2.54 mm 接口,連接2*5-PIN 的牛角座。 一根用於PROG 1.27 mm 接口,連接2*3-PIN 的牛角座。

硬體參考

功能框圖

ESP-Prog-2 的主要元件和連接方式如下圖所示。

 [ https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/other/_images/esp-prog-2-block.png ]

電源選項

開發板有三種不相容的供電方式:

  • 預設使用ESP-Prog-2 USB 連接埠供電(建議供電方式)

  • 5 V 和G (GND) 腳位供電

  • 3.3 V 和G (GND) 腳位供電

排針

以下三個表格提供了開發板兩側連接器(Program 介面和JTAG 介面)和擴充連接器的名稱功能。連接器名稱如ESP-Prog-2 正面圖所示,腳位編號與ESP-Prog-2 原理圖 [ https://dl.espressif.com/schematics/SCH_ESP32-PROG-2_20250403.pdf ] (PDF) 中一致。

Program 介面

編號

名稱

功能

1

ESP_EN

使能訊號

2

VDD

供電

3

ESP_TXD

TX 腳

4

GND

地線

5

ESP_RXD

RX 腳

6

ESP_IO0

Strapping 腳

JTAG 介面

編號

名稱

功能

1

VDD

供電

2

ESP_TMS

JTAG TMS 腳,選擇模式

3

GND

地線

4

ESP_TCK

JTAG TCK 腳,時脈輸入

5

GND

地線

6

ESP_TDO

JTAG TDO 腳

7

GND

地線

8

ESP_TDI

JTAG TDI 腳

9

GND

地線

10

NC

擴充連接器

編號

名稱

功能

1

I2C_SDA/OPTN_IO

可配置IO

2

I2C_SCL/OPTN_IO

可配置IO

3

GND

地線

4

SPI_HD/OPTN_IO

可配置IO

5

SPI_D/OPTN_IO

可配置IO

6

SPI_CS/OPTN_IO

可配置IO

7

GND

地線

8

SPI_CLK/OPTN_IO

可配置IO

9

SPI_WD/OPTN_IO

可配置IO

10

SPI_Q/OPTN_IO

可配置IO

11

VCC_5V

5V 電源

12

VCC_3V3

3V3 電源

相關文件

  • ESP-Prog-2 原理圖 [ https://dl.espressif.com/schematics/SCH_ESP32-PROG-2_20250403.pdf ] (PDF)

  • ESP-Prog-2 PCB 佈局圖 [ https://dl.espressif.com/schematics/PCB_ESP32-PROG-2_20250403.pdf ] (PDF)

  • ESP-Prog-2 尺寸圖 [ https://dl.espressif.com/schematics/DIM_ESP32-PROG-2_20250403.pdf ] (PDF)
