詳盡技術資料請見原廠或供應商 https://www.dfrobot.com.cn/goods-1700.html [ https://www.dfrobot.com.cn/goods-1700.html ] 料號:DFR0559
溫馨提示:
請注意: 販售的是太陽能模組CN3165

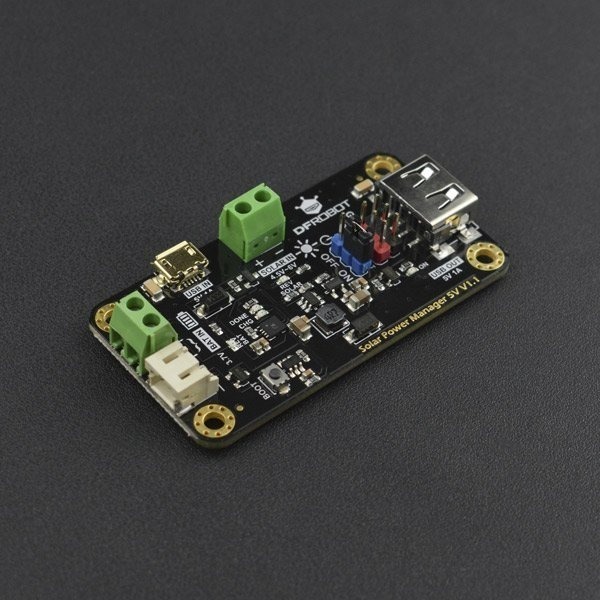

簡介










技術規格
- 太陽能充電管理晶片:CN3165
- 太陽能板輸入電壓:4.5V~6V
- 電池類型:3.7V單顆鋰聚合物/鋰離子電池(充滿電壓4.2V)
- 充電電流(USB/太陽能):900mA Max 涓流、恆定電流、恆壓三段充電
- 充電截止電壓(USB/太陽能):4.2V±1%
- 穩壓輸出(USB/5V排針):5V 1A
- 穩壓輸出效率(3.7V電池輸入):86%@50%負載
- USB/太陽能充電效率:73%@3.7V 900mA BAT IN
- 靜態電流:<1 mA
- 保護功能
- 電池(BAT IN):過衝/過放/過流/反接保護
- 穩壓輸出(OUT):輸出短路/過流/過熱保護
- 太陽能板(SOLAR IN):反接/防倒灌保護
- 工作溫度:-40℃~85℃

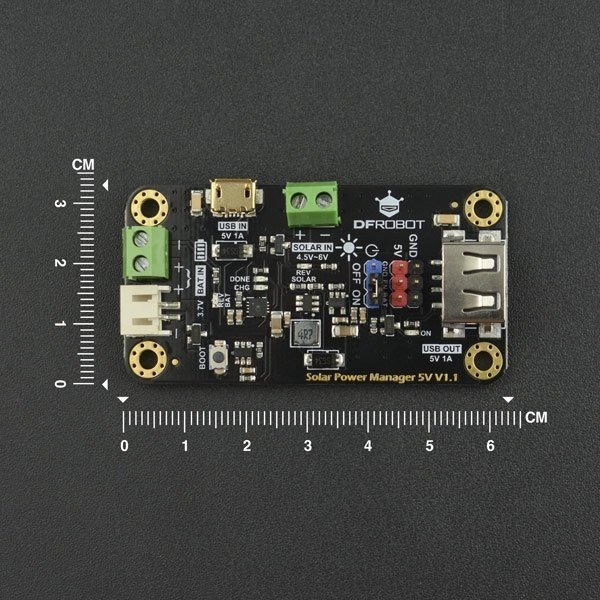

- 尺寸:33.0mm*63.0mm
版本升級歷史
V1.1(最新):增加電池端(BAT IN)過流與過放保護,提高電池安全性。無論鋰電池是否附有保護板均可使用。
V1.0:使用者應注意使用有保護板的3.7V鋰電池以避免鋰電池過放,並提高電池安全與壽命。

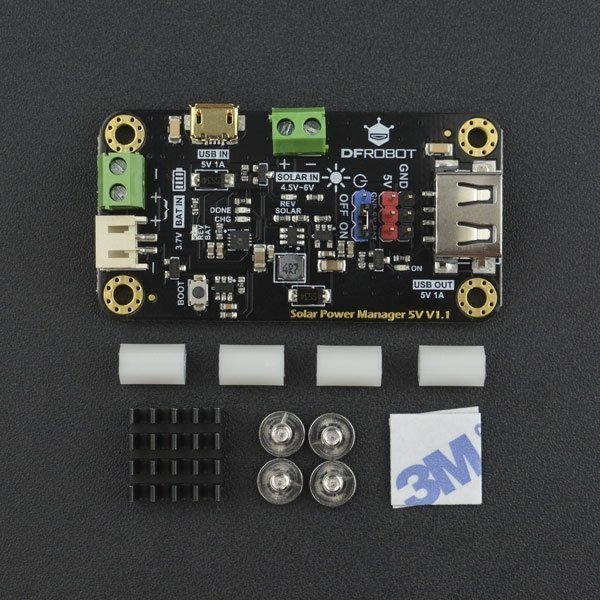

配送清單
- 太陽能電源管理模組5V x1
- 黑色跳線帽x1
- M3*10mm雙通尼龍柱x4
- M3*5mm圓頭不鏽鋼螺絲x4
- 14*14*7mm黑色鋁散熱片x1
- 14mm*14*0.5mm藍色導熱矽膠片x1
相關文件
- 產品維庫 [ https://wiki.dfrobot.com.cn/index.php?title=(SKU:DFR0559)Solar_Power_Manager_5V_5V%E5%A4%AA%E9%98%B3%E8%83%BD%E7%94%B5%E6%BA%90%E7%AE%A1%E7%90%86%E6%A8%A1%E5%9D%97 ]
- 更多資料 [ https://wiki.dfrobot.com.cn/index.php?title=(SKU:DFR0559)Solar_Power_Manager_5V_5V%E5%A4%AA%E9%98%B3%E8%83%BD%E7%94%B5%E6%BA%90%E7%AE%A1%E7%90%86%E6%A8%A1%E5%9D%97#.E6.9B.B4.E5.A4.9A ]
