詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/USB-TO-RS232-485.htm [ https://www.waveshare.net/shop/USB-TO-RS232-485.htm ] 料號:WS-26630

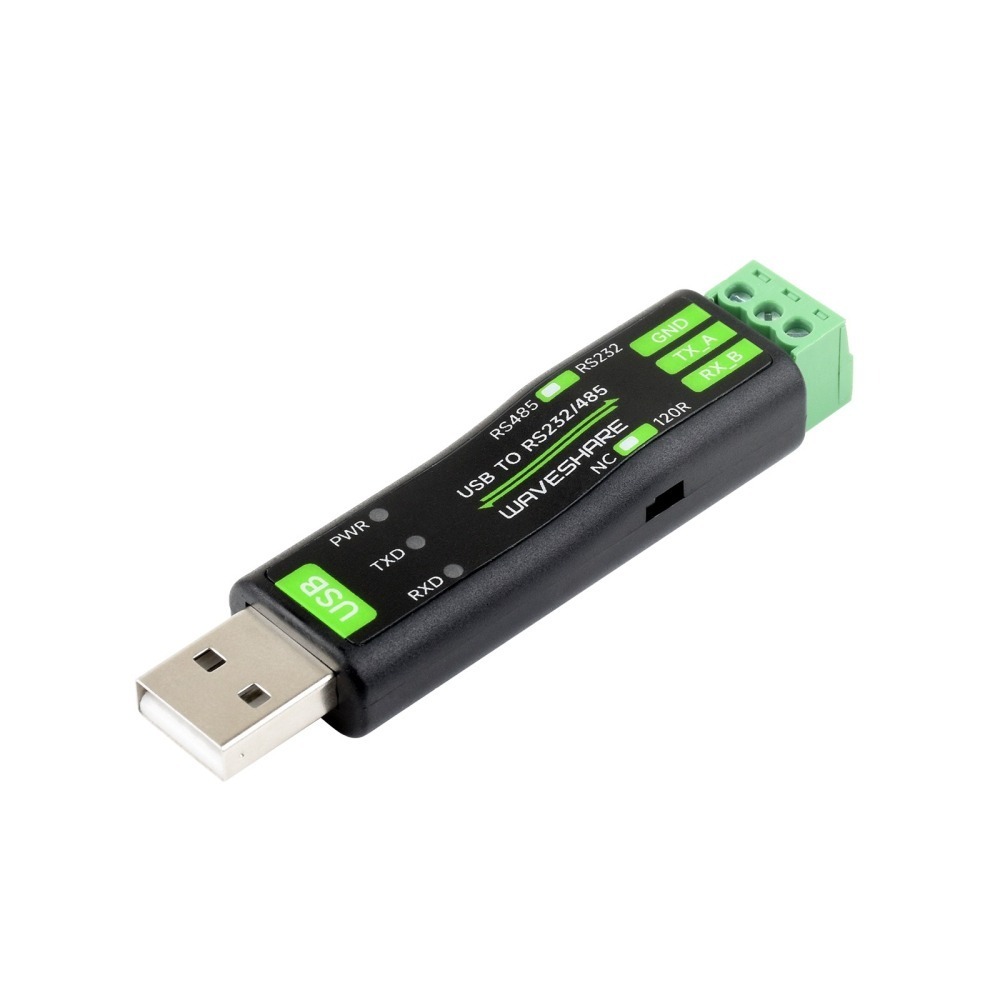

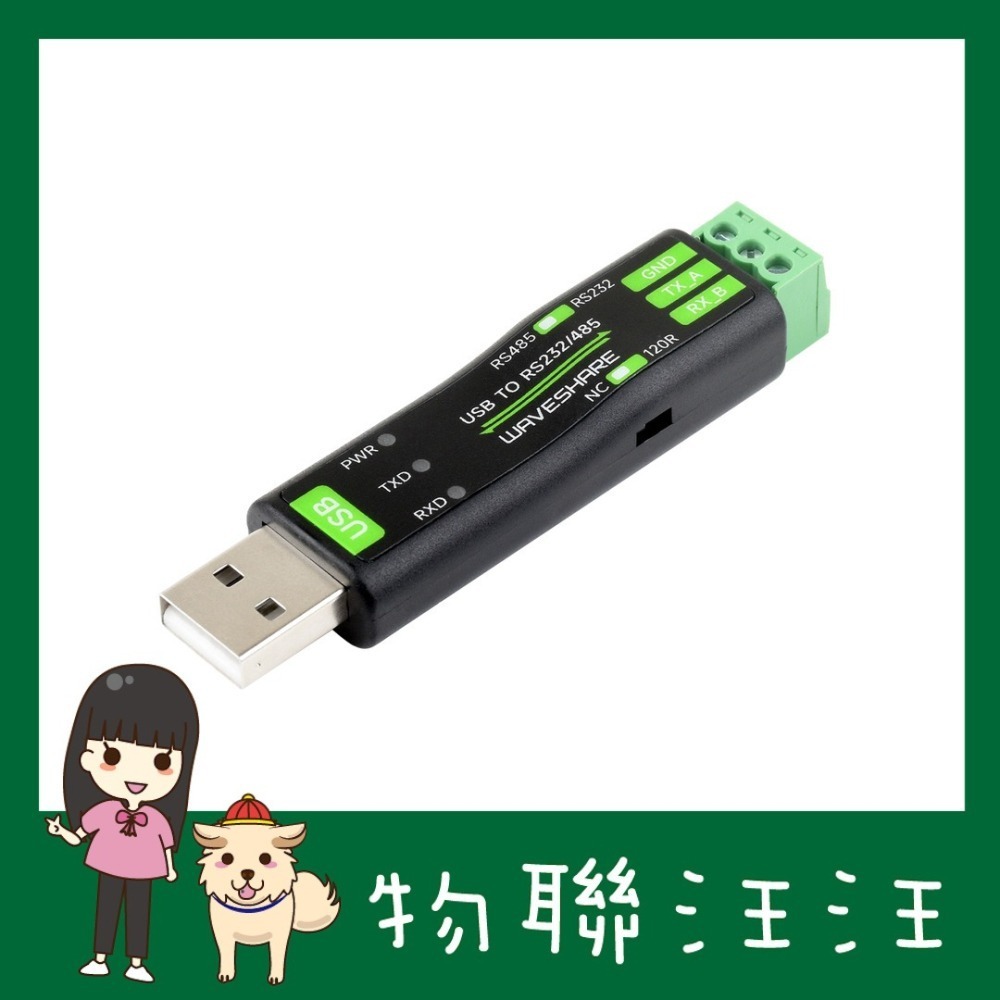

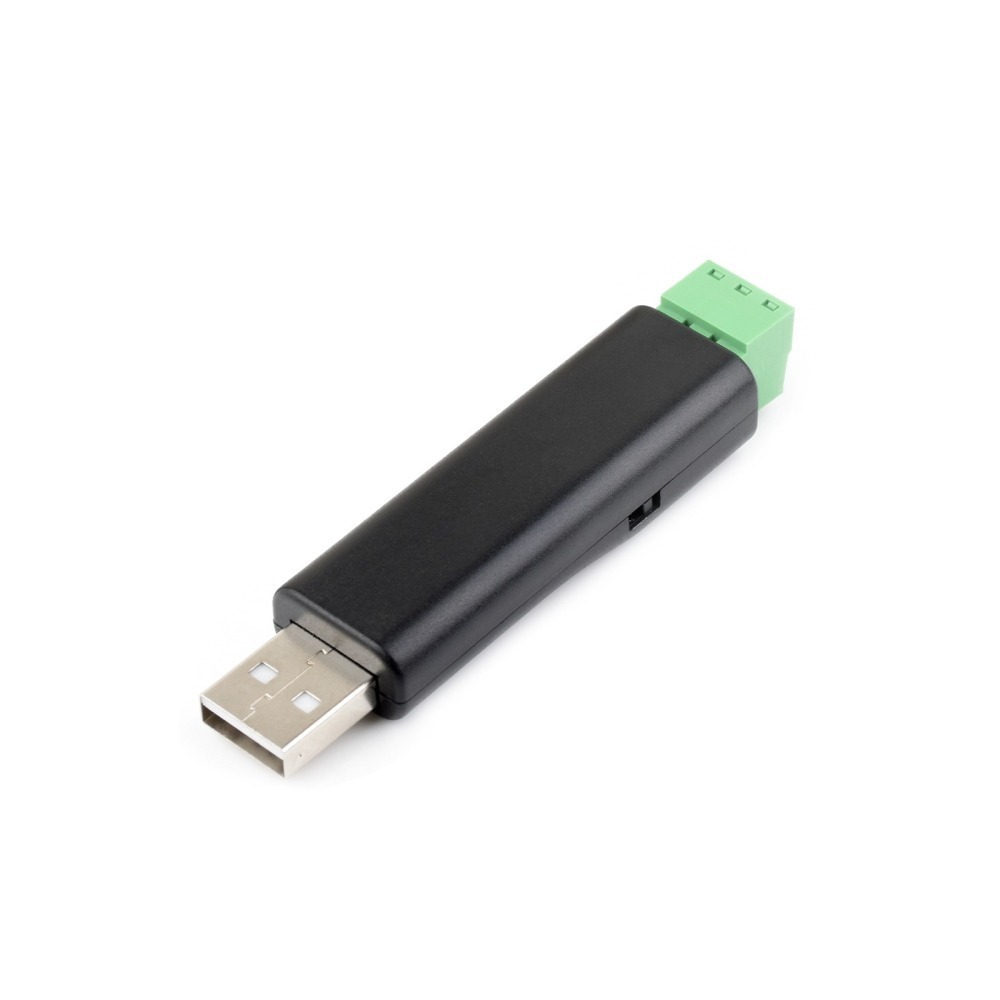

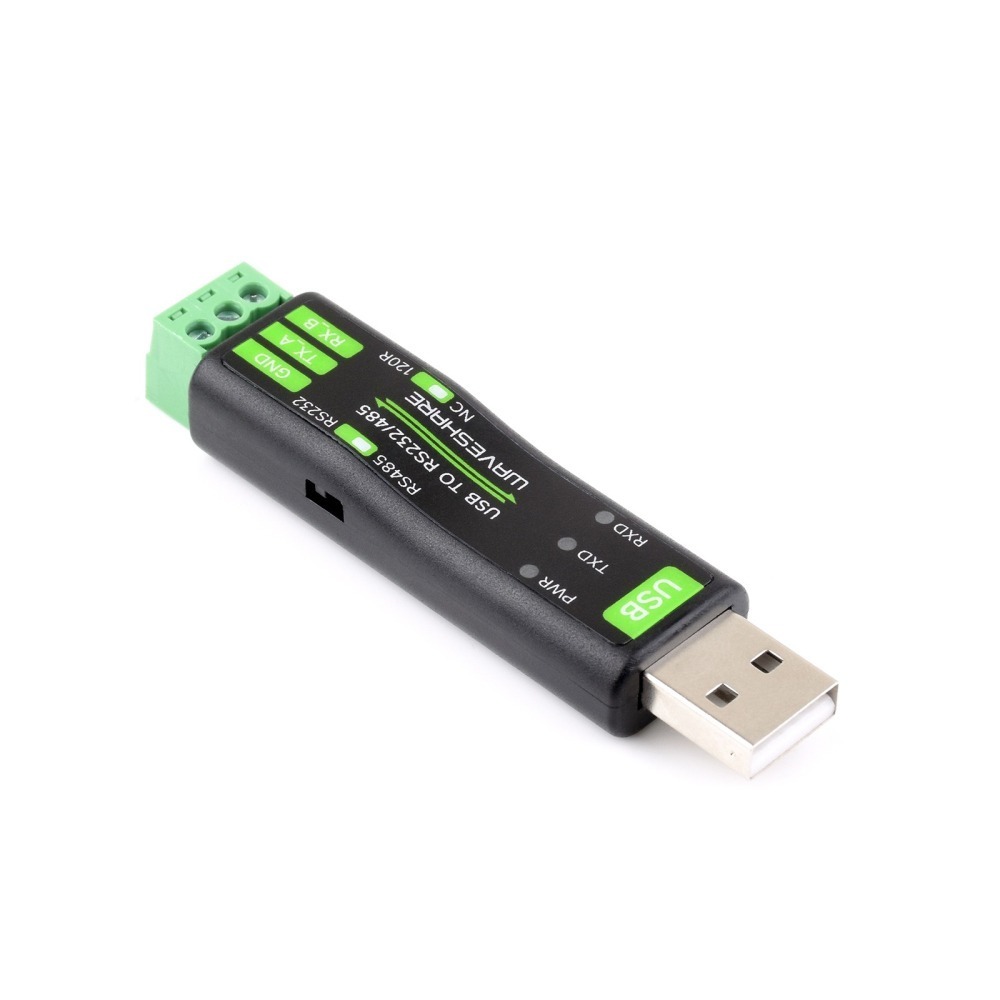

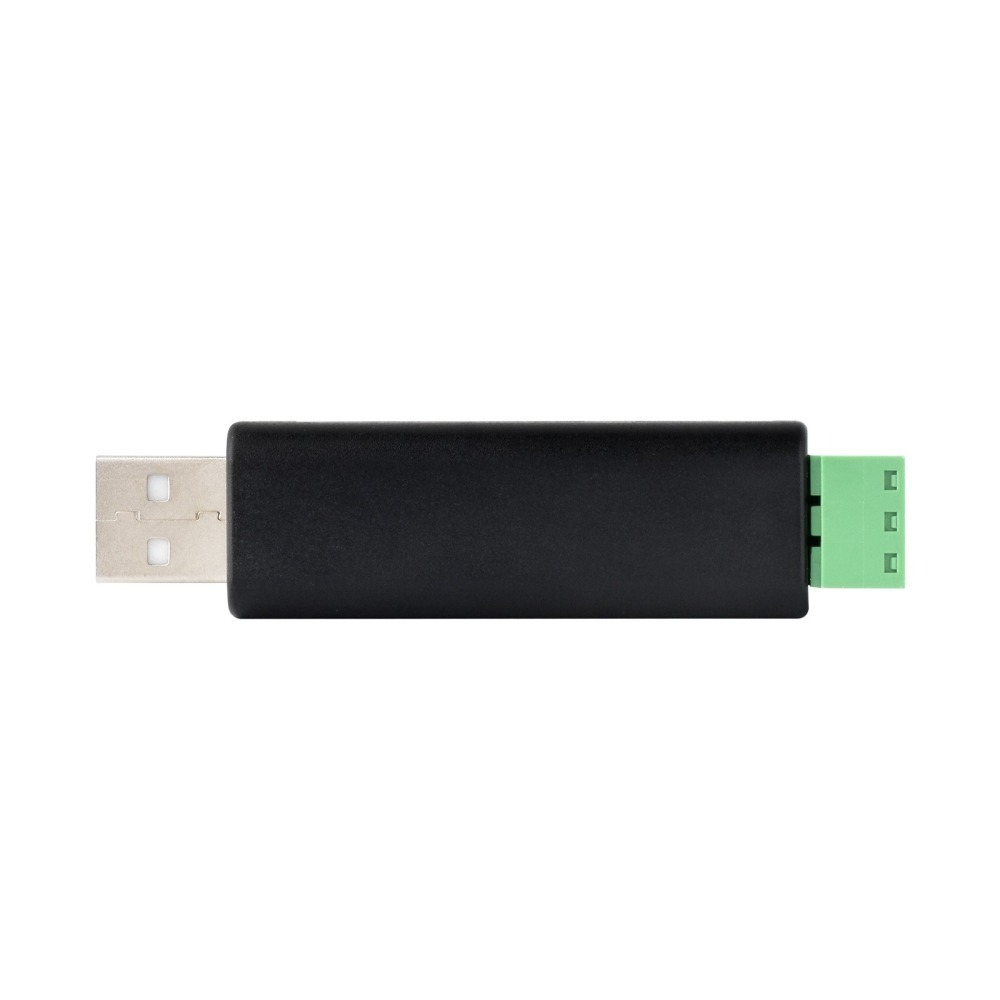

USB 轉 RS232/485 串列埠轉換器
USB 轉 RS232 或 USB 轉 RS485
原裝 FT232RNL | 傳輸穩定 | 多裝置適用 | 多系統相容 | 小巧便攜

產品特性
- 採用原裝 FT232RNL 晶片方案,高速通訊穩定、可靠、相容性好
- 板載 TVS (瞬態電壓抑制管),可有效抑制電路中的浪湧電壓和瞬態尖峰電壓,防雷防靜電
- 板載自恢復保險絲和保護二極體,可確保電流和電壓穩定輸出,防過流過壓,提高抗衝擊能力
- 板載 RS232/485 通訊切換電路,使用者可通過撥動開關切換通訊型別
- 內建 RS485 輸出終端 120R 電阻,可通過撥動開關使能,切換靈活
- 外接 3 個 LED 指示燈,方便檢視電源和訊號收發狀態
- 採用 ABS 環保外殼,體積小巧,便攜易用,價效比高
產品引數
| 產品型別 | USB 轉 RS232/485 轉換器 | |
|---|---|---|
| 主機介面 | USB | |
| 裝置介面 | RS232/485 | |
| USB 介面 | 工作電平 | 5V |
| 介面形式 | Type-A 公頭介面 | |
| 介面保護 | 200mA 自恢復保險絲 | |
| 傳輸距離 | 約 5 米 | |
| RS232 介面 | 介面形式 | 接線端子 |
| 傳輸距離 | 約 15 米 | |
| 傳輸模式 | 點對點 | |
| 通訊速率 | 300bps~921600bps | |
| RS485 介面 | 介面形式 | 接線端子 |
| 方向控制 | 硬體自動判別和控制資料傳輸方向 | |
| 介面保護 | 提供 TVS 管保護,浪湧和靜電保護 (板載 120R 平衡電阻) | |
| 傳輸距離 | 約 1200 米 (低速率情況下) | |
| 傳輸模式 | 點對多 (至多 32 個節點,16 個節點以上建議加中繼器) | |
| 通訊速率 | 300bps~921600bps | |
| 指示燈 | PWR | 電源指示燈,接入 USB,檢測到電壓則亮紅燈 |
| TXD | 傳送指示燈,有資料從 USB 口發出時亮綠燈 | |
| RXD | 接收指示燈,有資料從裝置介面發回時亮藍燈 | |
| 使用環境 | 溫度範圍 | -15℃~70℃ |
| 溼度範圍 | 5%RH~95%RH | |
| 作業系統 | Mac、Linux、Android、Windows 11 / 10 / 8.1 / 8 / 7 | |
原裝晶片方案
採用 FT232RNL 原裝晶片,提供更好的穩定性及相容性

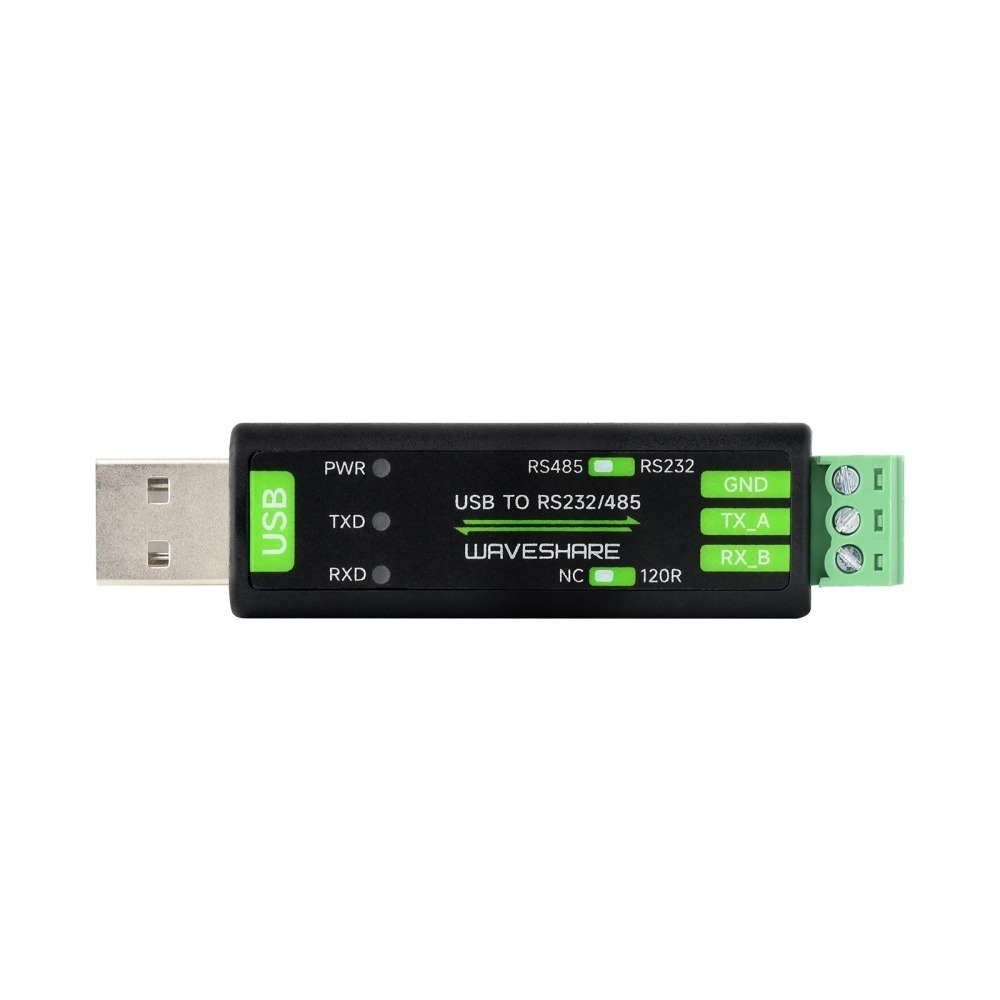

介面簡介

多系統相容
支援 Mac、Linux、Android、Win11/10/8.1/8/7 等系統

產品尺寸

產品資料
資料路徑:www.waveshare.net/wiki/USB_TO_RS232/485 [ /wiki/USB_TO_RS232/485 ]
配置清單
[ /photo/accBoard/USB-TO-RS232-485/USB-TO-RS232-485-1.jpg ]1
[ /photo/general/USB-Cable-type-A-plug-to-type-A-receptacle.jpg ]2
[ /photo/general/screwdriver.jpg ]3
- USB TO RS232/485 × 1
- USB 線 type A 公口轉 type A 母口 約 1.5 米 × 1
- 螺絲刀 × 1
