1.83 英寸 LCD 擴充套件板
內建 NV3030B 驅動晶片,使用 SPI 介面通訊
提供樹莓派、Arduino、STM32 等例程資料

產品特點
- 240 × 280 解析度,65K 彩色,能清晰地顯示彩色圖片
- 使用 SPI 控制,確保不會佔用太多介面引腳資源,可接入 Raspberry Pi / Arduino / STM32 / ESP32 等主控板
- 提供完善的配套資料手冊 (Raspberry Pi / Arduino / STM32 / ESP32 等示例程式)
產品引數
| 工作電壓 | 3.3V / 5V | 解析度 | 240 × 280 pixels |
|---|---|---|---|
| 通訊介面 | 4-wire SPI | 顯示尺寸 | 30.20 × 35.23mm |
| 顯示面板 | IPS | 畫素大小 | 0.126 × 0.126mm |
| 控制晶片 | NV3030B | 產品尺寸 | 33.00 × 40.00mm |
板載電平轉換晶片
相容 3.3V / 5V 電源輸入

SPI 控制介面
可接入 Raspberry Pi / Arduino / STM32 等主控板

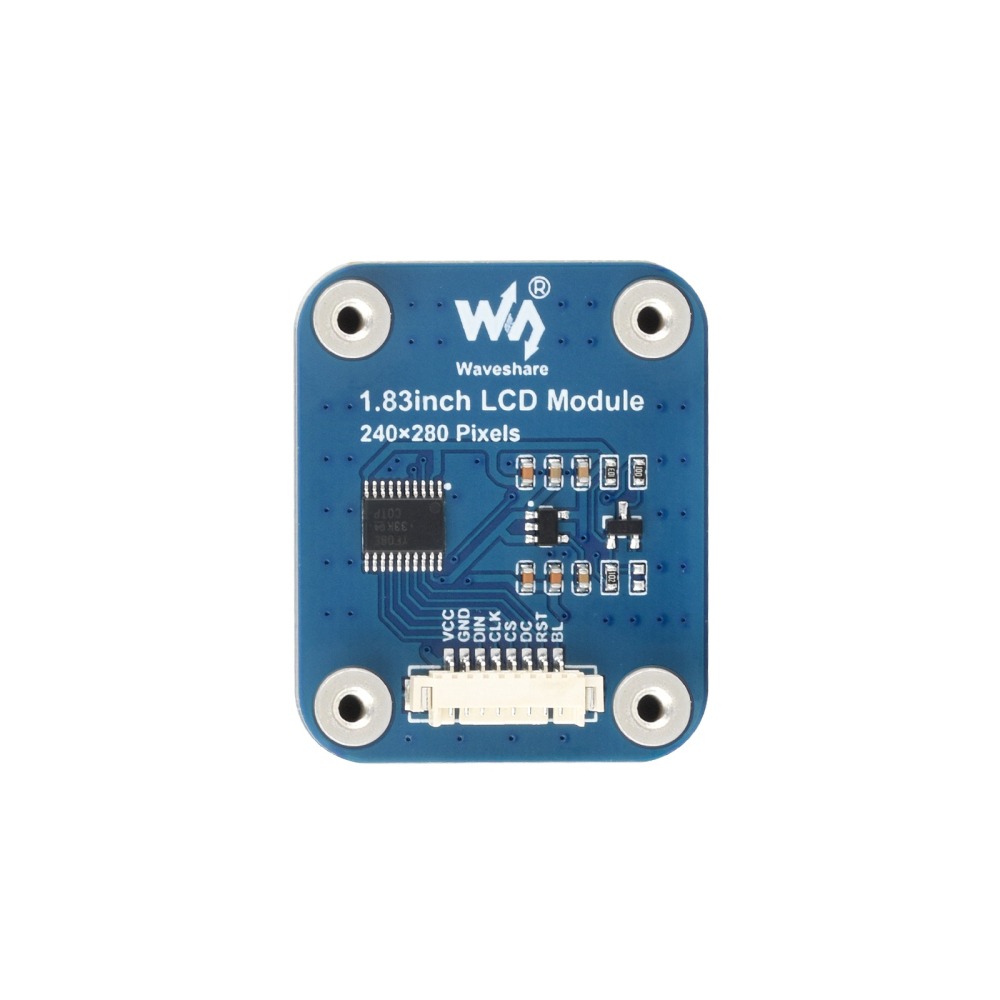

| VCC | 電源正 (3.3V / 5V 電源輸入) |
|---|---|
| GND | 電源地 |
| DIN | SPI 資料輸入 |
| CLK | SPI 時鐘訊號輸入 |
| CS | 片選,低電平有效 |
| DC | 資料/命令,低電平表示命令,高電平表示資料 |
| RST | 復位,低電平有效 |
| BL | 背光 |
硬體連線
接入 Raspberry Pi 主機板

接入 Arduino 主機板

接入 STM32 主機板

使用示例

產品尺寸


- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/1.83inch_LCD_Module [ /wiki/1.83inch_LCD_Module ]
配置清單
[ /photo/LCD/1.83inch-LCD-Module/1.83inch-LCD-Module-2.jpg ]1

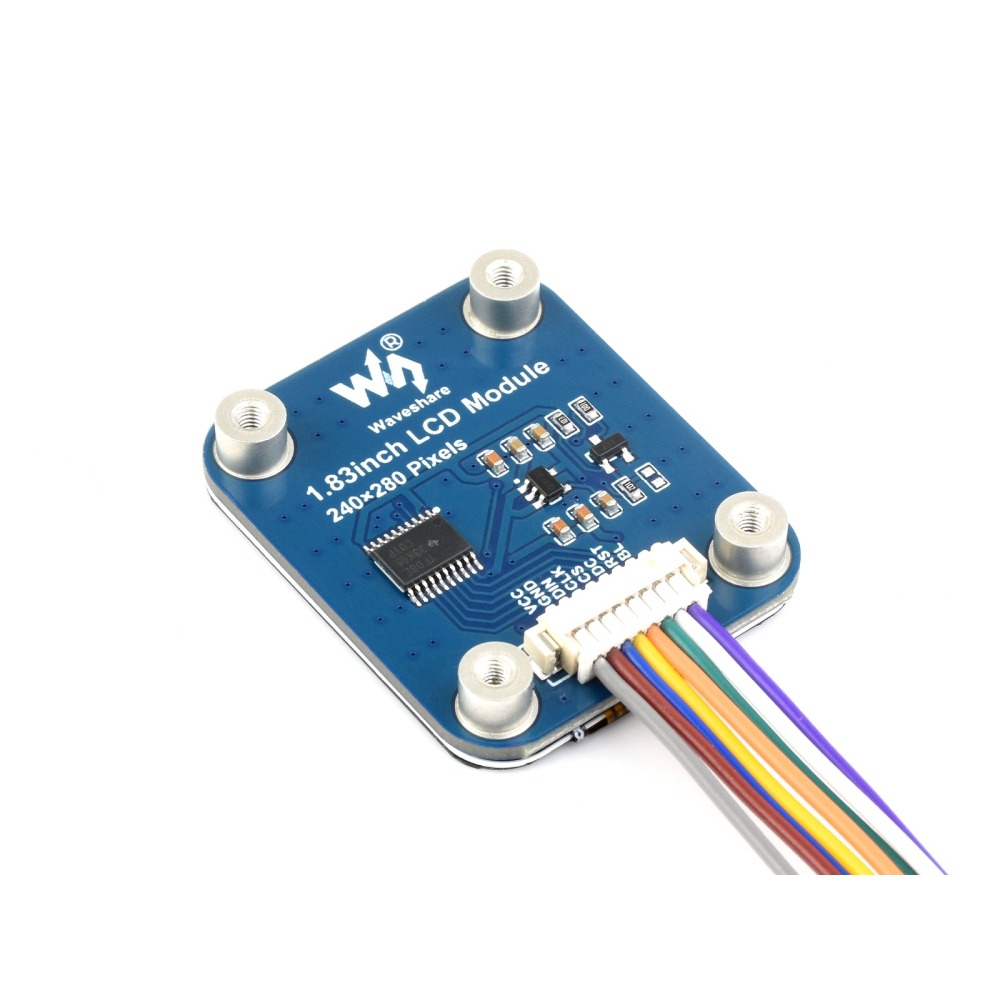

[ /photo/general/GH1.25-8PIN-20cm.jpg ]2
- 1.83inch LCD Module × 1
- MX1.25 8PIN 連線線 20cm × 1
