詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/ESP32-S3-Touch-LCD-2.1.htm [ https://www.waveshare.net/shop/ESP32-S3-Touch-LCD-2.1.htm ] 料號:WS-28169
ESP32-S3
2.1 英寸圓形觸控屏開發板
整合 RGB 顯示介面和 I2C 觸控介面,多種外設介面

產品特性
本產品是一款支援 2.4GHz WiFi 和藍芽 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM,板載 2.1 英寸觸控式螢幕,可流暢執行 LVGL 等 GUI 介面程式;結合多種外設介面,可快速開發 ESP32-S3 的 HMI 等應用。
- 搭載高效能 Xtensa 32 位 LX7 雙核處理器,主頻高達 240MHz
- 支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板載天線
- 板載 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板載 2.1 英寸觸控式螢幕,480 × 480 解析度,262K 彩色
- 支援 I2C 介面控制觸控,支援中斷
- 引出 UART、I2C 以及部分 IO 介面,整合全速 USB 串列埠
- 板載 QMI8658 六軸感測器、RTC 時鐘感測器、Micro SD 卡座和電池充電管理模組等
- 支援靈活時鐘,多種電源模式等準確控制,實現多場景低功耗模式
應用場景

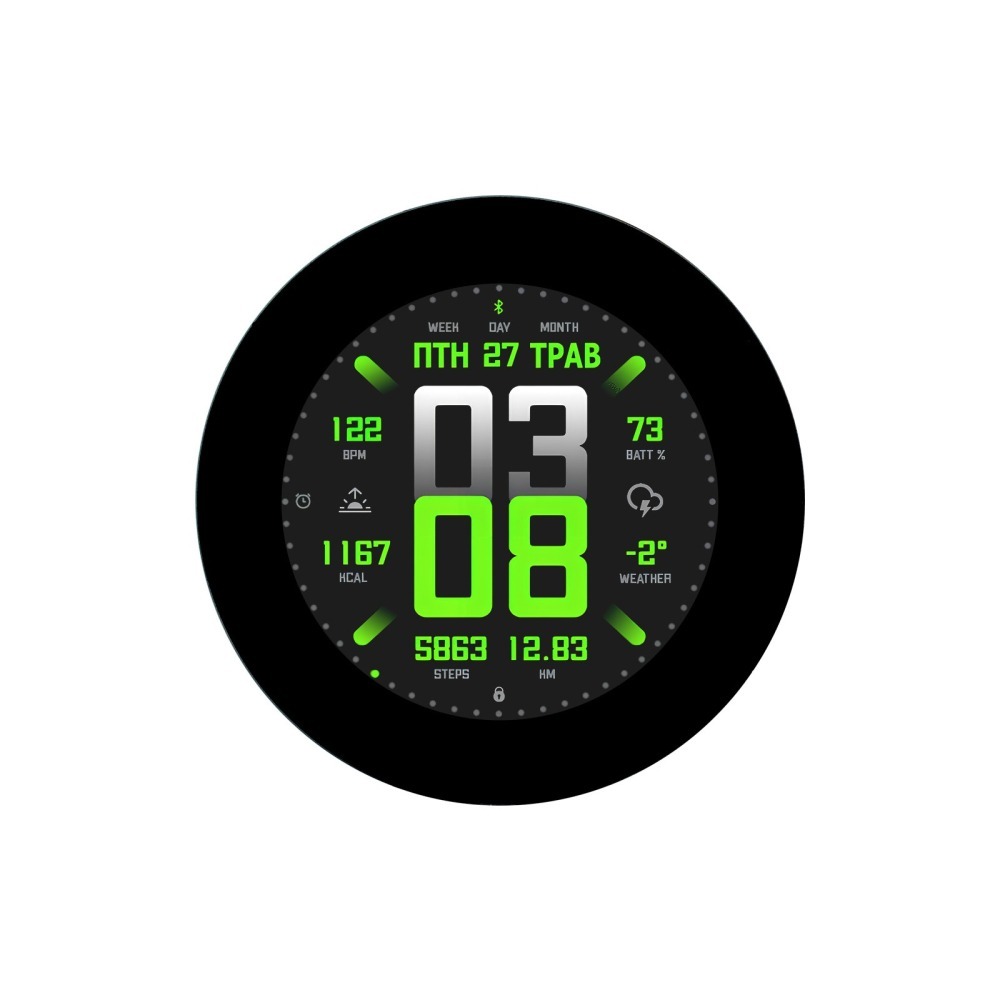

顯示面板
卓越的顯示效能,262K 彩色,可視角度廣

支援 ESP-IDF,Arduino
配備完善的 SDK、開源資料教程,方便上手,可快速嵌入到應用中

支援擴充套件多種外設
可通過 GPIO、UART、I2C 等介面接入更多擴充套件裝置

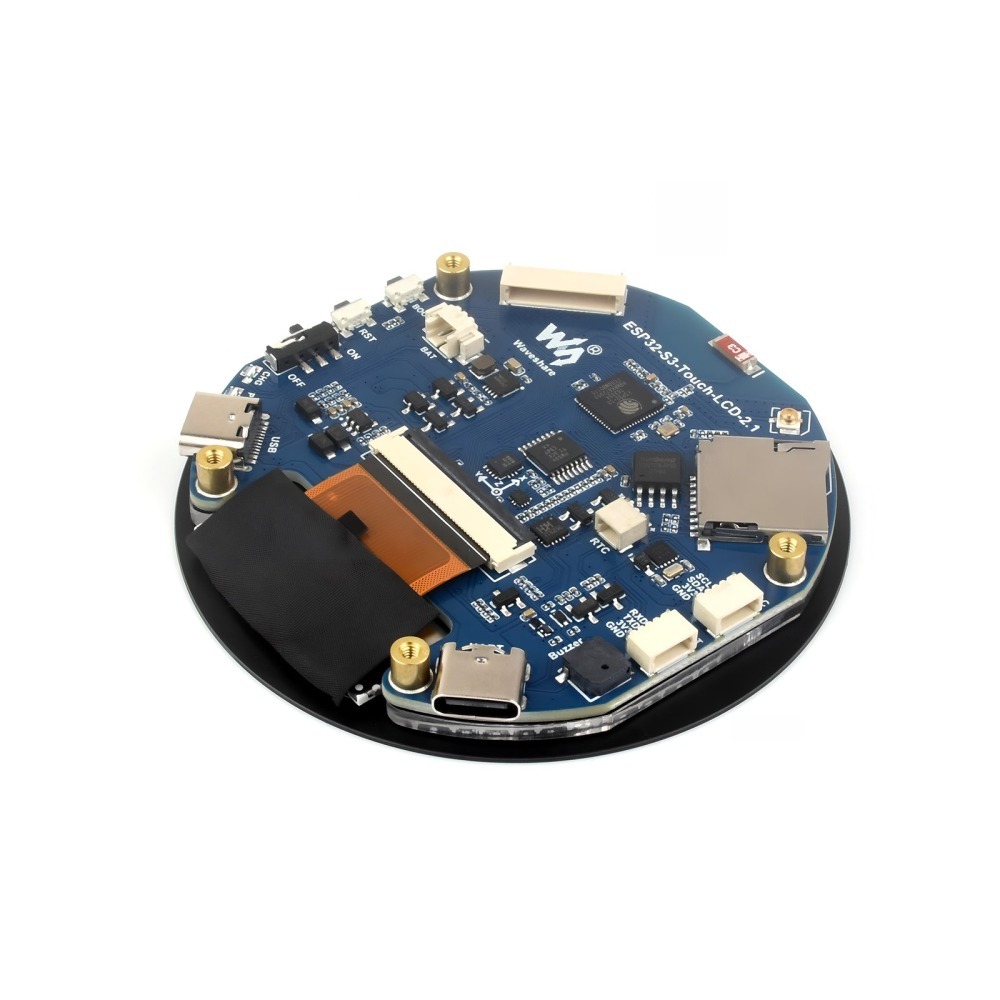

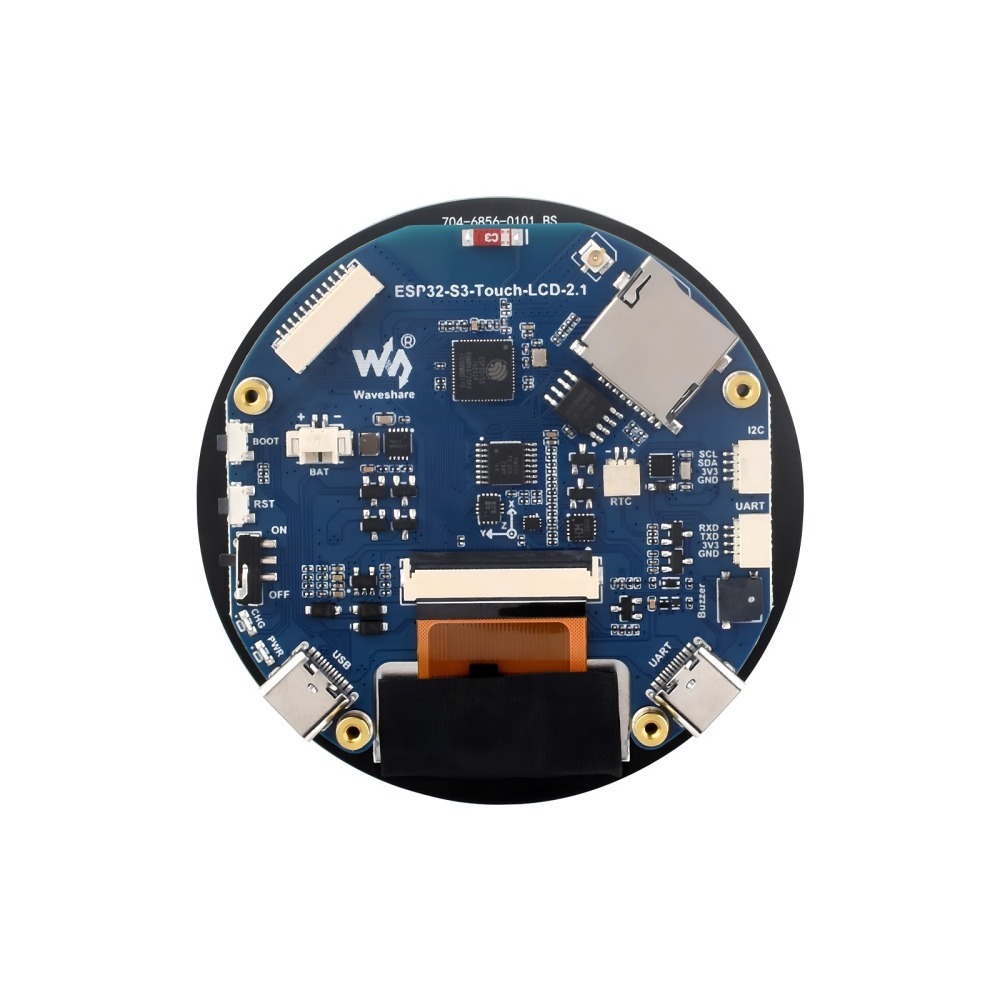

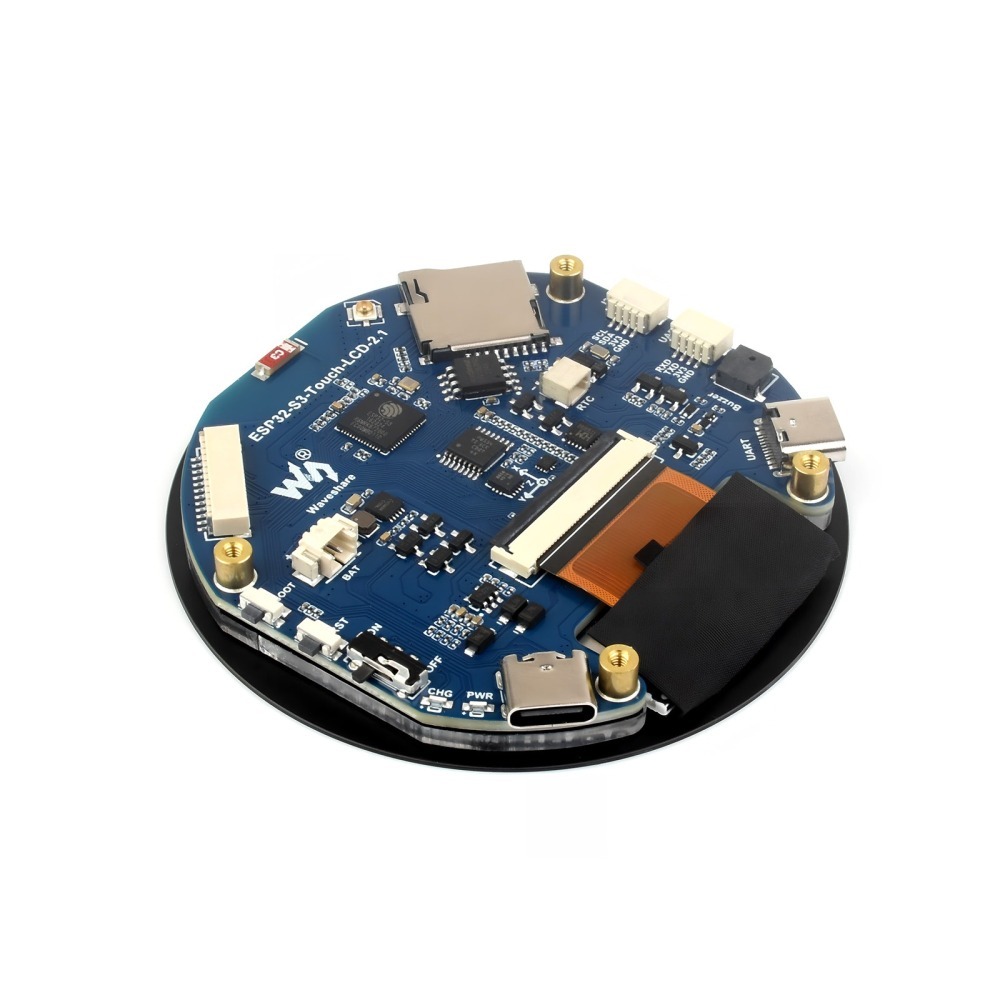

資源簡介

- ESP32-S3R8
雙核處理器,高達 240MHz 的執行頻率
- QST 姿態感測器
QMI8658(六軸陀螺加速度計)
- TCA9554PWR
GPIO 擴充套件晶片,已全部使用,未引出
- FSUSB42UMX
UART 選擇晶片,連線 UART Type-C 介面時禁用 4Pin UART 介面,未連線 UART Type-C 時,4Pin UART 介面可用
- CH343P
USB 轉 UART,並板載自動下載電路,無需多餘操作即可實現程式燒錄
- 16MB Flash
- RTC 時鐘晶片
PCF85063 RTC 時鐘
- 電池充電管理晶片
- ME6217C33M5G
低壓降 LDO,電流 (Max) 800mA
- USB Type-C 介面
- 系統電池介面
MX1.25 2PIN 聯結器,可用於接入 3.7V 鋰電池,支援充放電
- 12PIN 多功能介面
- IPEX 1 代座子
可通過拆焊電阻切換為使用外部天線
- Micro SD 卡座
- RTC 電池介面
接入可充電的 RTC 電池 [ /search.html?kw=RTC%E7%94%B5%E6%B1%A0%E5%8F%AF%E5%85%85%E7%94%B5 ]
- I2C 介面
內接其他晶片,僅允許外接 I2C 裝置,不可對映為其他功能
- UART 介面
在連線 USB TO UART Type-C 介面時,該介面不可用
- USB TO UART Type-C 介面
- 蜂鳴器
- 電源指示燈
- 充電指示燈
在連線系統電池時,充電為常亮,充滿熄滅 (未連線系統電池時,狀態不定)
- 電池供電控制開關
- RESET 按鍵
- BOOT 按鍵
產品尺寸

資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 原理圖
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/ESP32-S3-Touch-LCD-2.1 [ /wiki/ESP32-S3-Touch-LCD-2.1 ]
配置清單
[ /photo/development-board/ESP32-S3-Touch-LCD-2.1/ESP32-S3-Touch-LCD-2.1-pack.jpg ]1
[ /photo/general/SH1.0-12PIN-cable-100mm.jpg ]2
[ /photo/general/SH1.0-4PIN-cable-100mm.jpg ]3
- 觸控屏開發板主體 × 1
- SH1.0 12PIN 連線線 100mm × 1
- SH1.0 4PIN 連線線 100mm × 2
