詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/ESP32-S3-Touch-LCD-1.85.htm [ https://www.waveshare.net/shop/ESP32-S3-Touch-LCD-1.85.htm ] 料號:WS-28514
ESP32-S3
1.85 英寸圓形 LCD 屏開發板
整合 QSPI 顯示介面,多種外設介面

產品特性
本產品是一款支援 2.4GHz Wi-Fi 和藍芽 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM,板載 1.85 英寸 LCD 屏 (可選擇觸控版本),可流暢執行 LVGL 等 GUI 介面程式;結合多種外設介面,可快速開發 ESP32-S3 的 HMI 等應用。
- 搭載高效能 Xtensa 32 位 LX7 雙核處理器,主頻高達 240 MHz
- 支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE),板載天線
- 內建 512KB SRAM 和 384KB ROM,16MB Flash 和 8MB PSRAM
- 板載 1.85 英寸 LCD 屏,360×360 解析度,262K 彩色
- 支援 I2C 介面控制觸控,支援中斷 (僅觸控版本)
- 引出 UART、I2C 以及部分 IO 介面
- 板載音訊解碼晶片、MIC、QMI8658 六軸感測器、RTC 時鐘感測器、Micro SD 卡座和電池充電管理模組等資源
- 支援靈活時鐘,多種電源模式等準確控制,實現多場景低功耗模式
應用場景

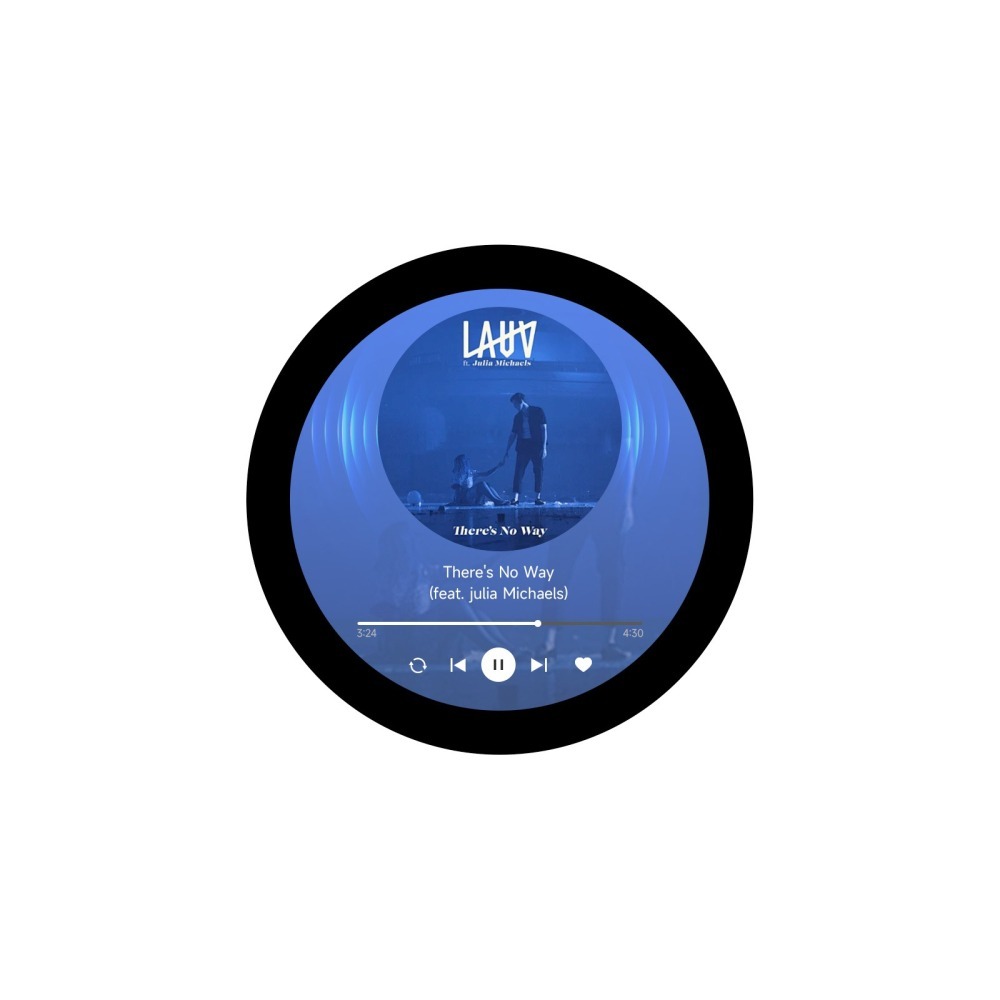

卓越的顯示效能
262K 彩色,360×360 解析度,可視角度廣

電容觸控
輕輕觸控,所見即所得,靈活操作暢享 UI 互動
通過 I2C 訊號,引出觸控功能,支援中斷

僅觸控版本支援觸控功能
支援擴充套件多種外設
可通過 UART、I2C 等介面接入更多擴充套件裝置

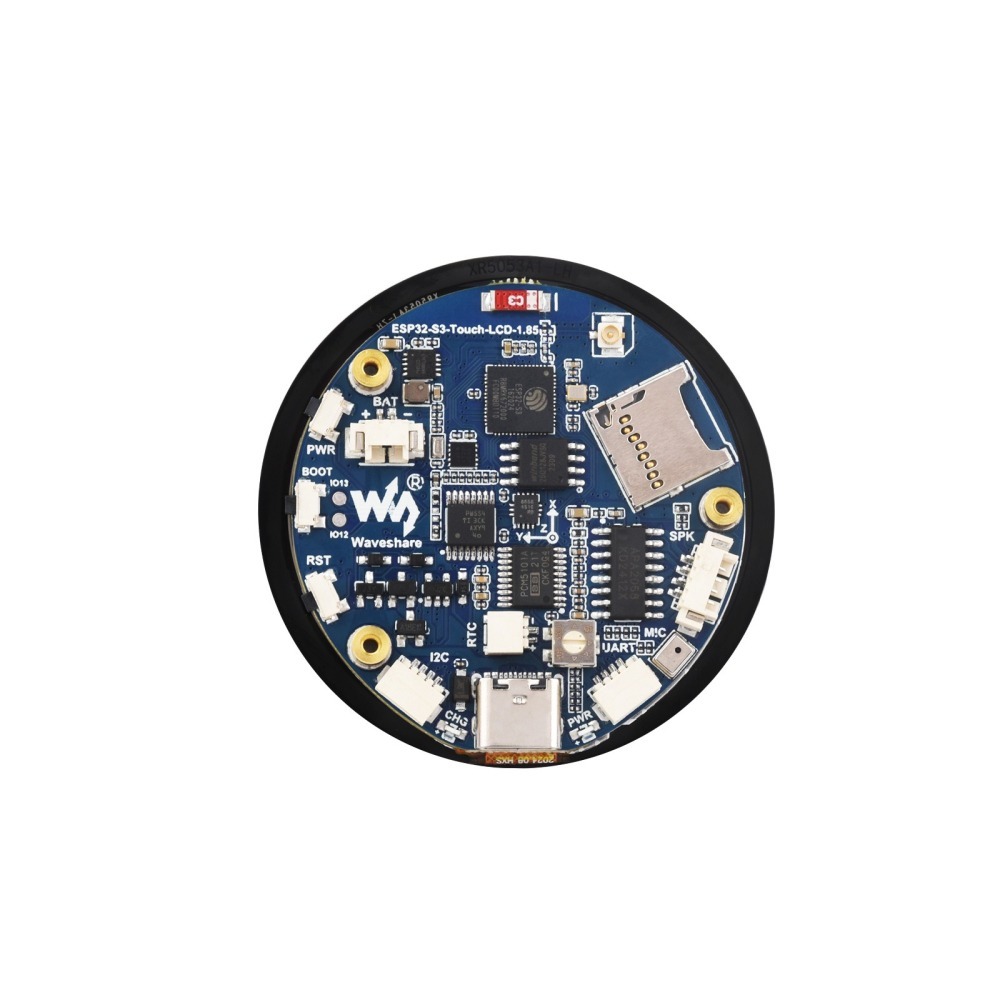

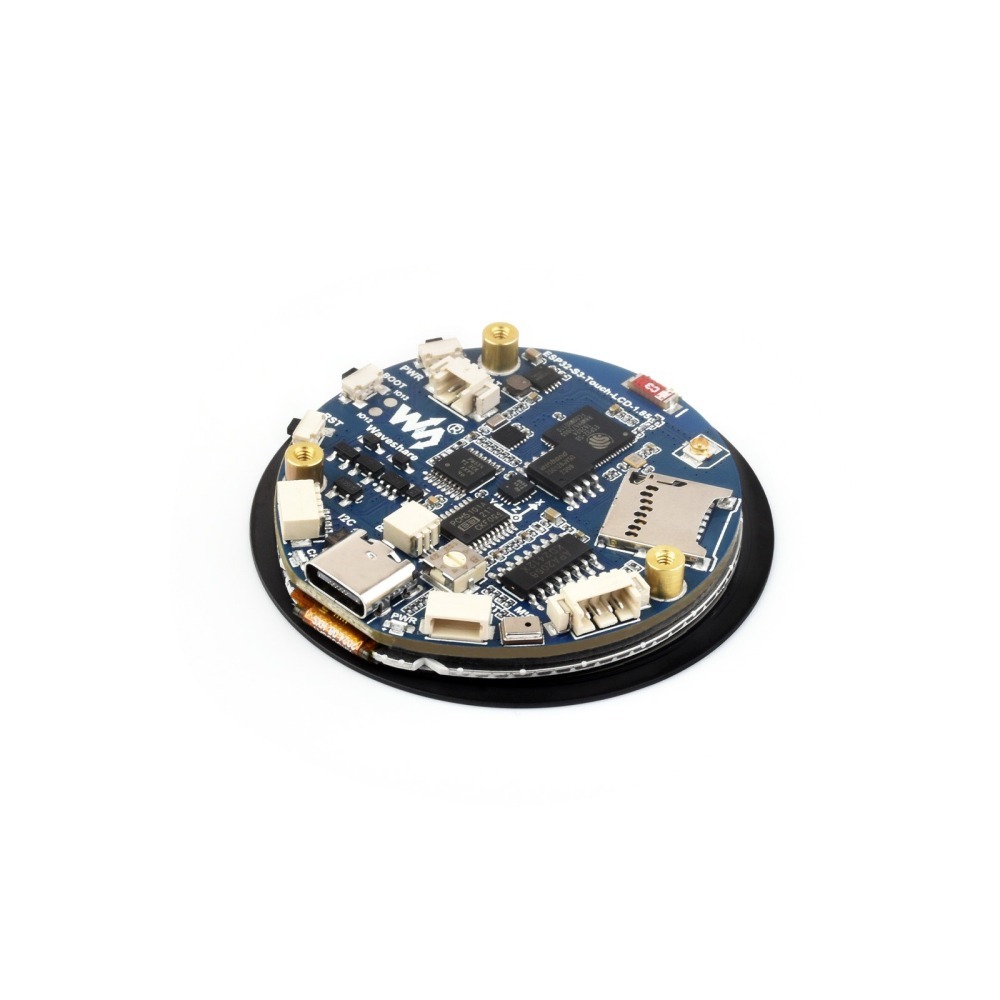

資源簡介

- ESP32-S3R8
雙核處理器,高達 240MHz 的執行頻率
- 16MB Flash
- QST 姿態感測器
QMI8658C(六軸陀螺加速度計)
- TCA9554PWR
GPIO 擴充套件晶片
- PCM5101 音訊解碼晶片
- 功放晶片
- 電池充電管理晶片
- ME6217C33M5G
低壓降 LDO,電流 (Max) 800mA
- RTC 時鐘晶片
PCF85063 RTC 時鐘
- 貼片陶瓷天線
- IPEX 1 代座子
可通過拆焊電阻切換為使用外部天線
- Micro SD 卡座
允許連線大容量 SD 卡
- 喇叭介面
配套 8Ω 2W 2030 喇叭
- 音量調節旋鈕
- 麥克風
- UART 介面
- 電源指示燈
- USB Type-C 介面
- 接入可充電的 RTC 電池 [ /search.html?kw=RTC%E7%94%B5%E6%B1%A0%E5%8F%AF%E5%85%85%E7%94%B5 ]
- 充電指示燈
在連線系統電池時,充電為常亮,充滿熄滅 (未連線系統電池時,狀態不定)
- I2C 介面
內接其他晶片,僅允許外接 I2C 裝置,不可對映為其他功能
- RESET 按鍵
- BOOT 按鍵
- 系統電池介面
MX1.25 2PIN 聯結器,可用於接入 3.7V 鋰電池,支援充放電
- 電池供電控制按鍵
產品尺寸
觸控板本

資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 原理圖
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/ESP32-S3-Touch-LCD-1.85 [ /wiki/ESP32-S3-Touch-LCD-1.85 ]
配置清單
[ /photo/development-board/ESP32-S3-LCD-1.85/ESP32-S3-Touch-LCD-1.85-2.jpg ]1
[ /photo/accessories/8ohm-2W-Speaker/8ohm-2W-Speaker-1.jpg ]2
[ /photo/general/SH1.0-4PIN-cable-100mm.jpg ]3
- ESP32-S3-Touch-LCD-1.85 × 1
- 2030 腔體喇叭 8Ω 2W × 1
- SH1.0 4PIN 連線線 100mm × 2
