詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/ESP32-S3-Touch-AMOLED-1.91-M.htm [ https://www.waveshare.net/shop/ESP32-S3-Touch-AMOLED-1.91-M.htm ] 料號:WS-28871
ESP32-S3
1.91 英寸 AMOLED 屏開發板
240 × 536 解析度,AMOLED 屏,CNC 外殼

產品特性
本產品採用 ESP32-S3R8 晶片,支援 2.4GHz Wi-Fi 和 BLE 5 藍芽功能,整合大容量 Flash 和 PSRAM,板載 1.91 寸高清 AMOLED 顯示屏,可流暢執行 LVGL 等 GUI 介面程式;還板載有 QMI8658 六軸感測器,Micro SD 卡槽和鋰電池充電等外設資源,同時預留 Pico 相容引腳介面,相容性和擴充套件性強,可快速開發 ESP32-S3 的 HMI 等應用。
- 搭載高效能 Xtensa 32 位 LX7 雙核處理器,主頻高達 240MHz
- 支援 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE),板載內部天線,預留焊點,可設定成外接天線
- 內建 512KB SRAM 和 384KB ROM,疊封 16MB Flash 和 8MB PSRAM

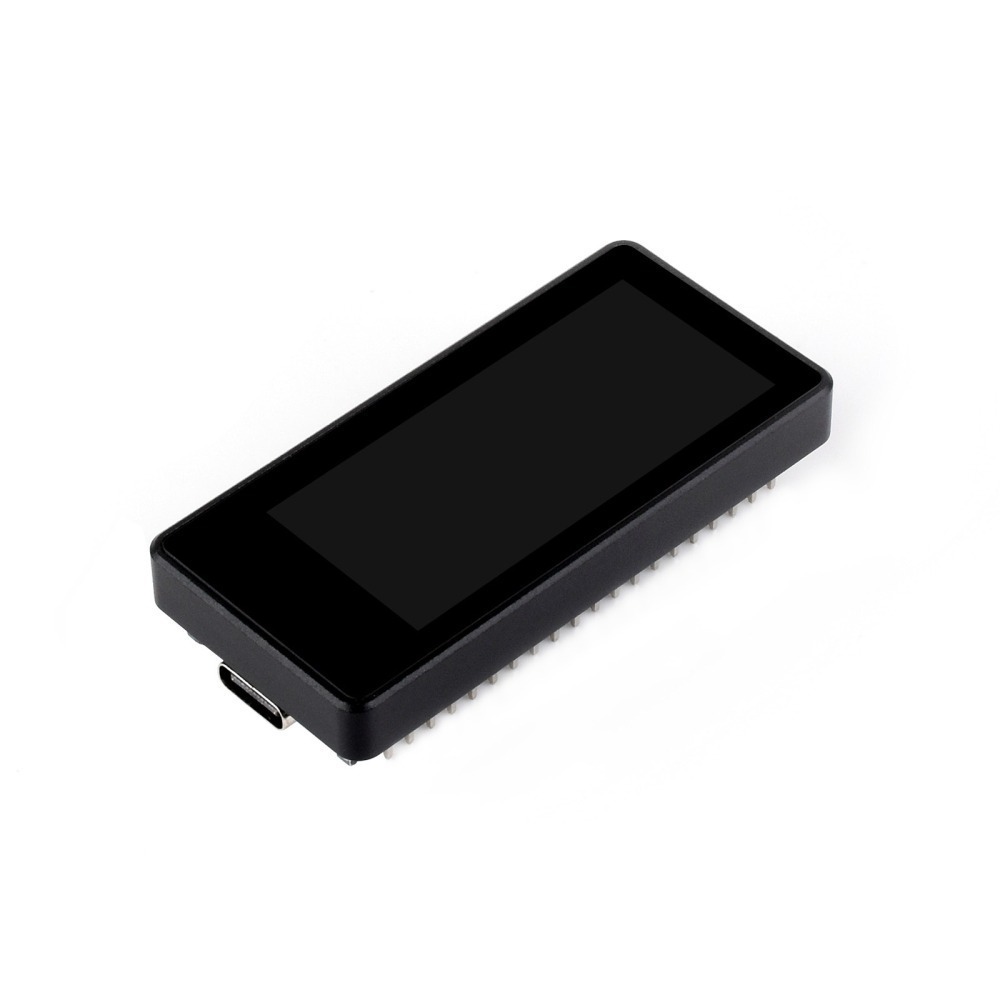

- 板載 1.91 英寸 AMOLED 顯示屏,240 × 536 解析度,16.7M 彩色
- 板載 QMI8658 六軸慣性測量單元 (3 軸加速度、3 軸陀螺儀),可檢測運動姿態、計步等

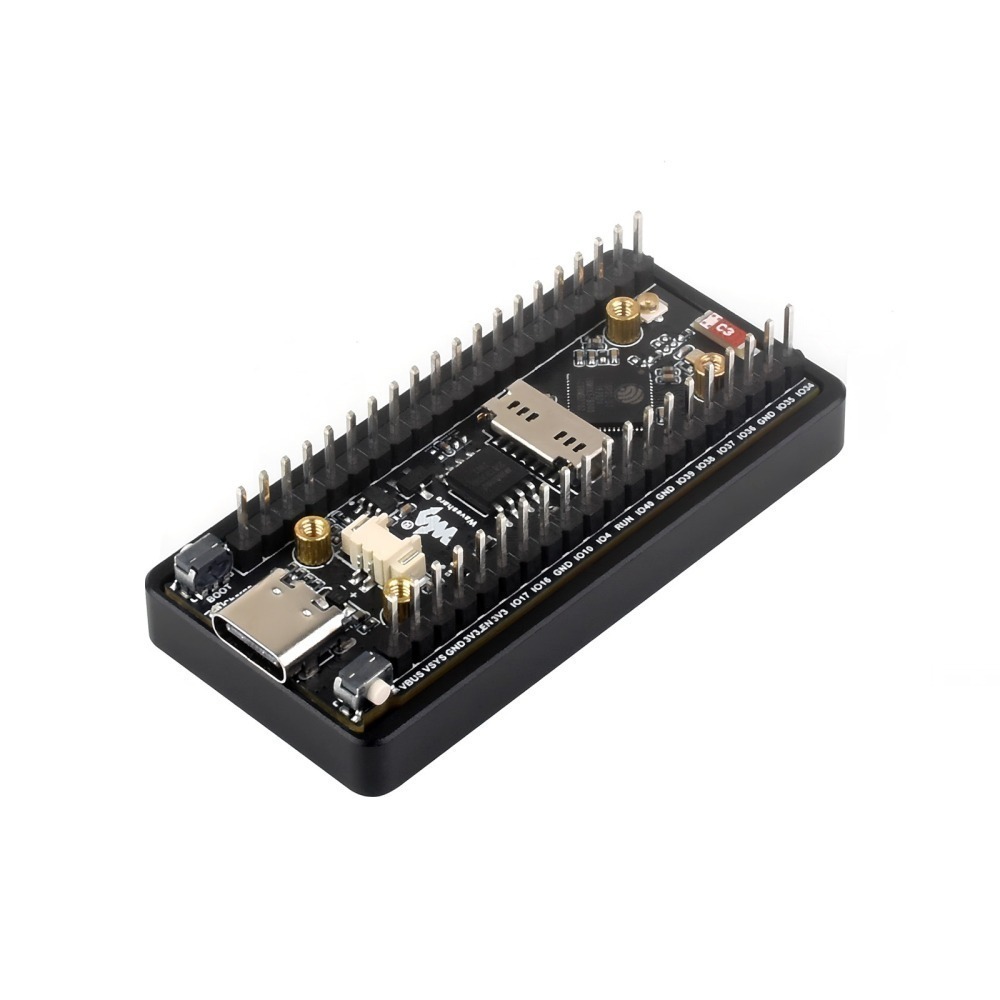

- 板載 USB Type-C 介面,可用於供電和下載除錯,方便開發使用
- 板載 3.7V MX1.25 鋰電池充放電介面
- 板載 Micro SD 卡座,可外接 SD 卡儲存圖片或檔案

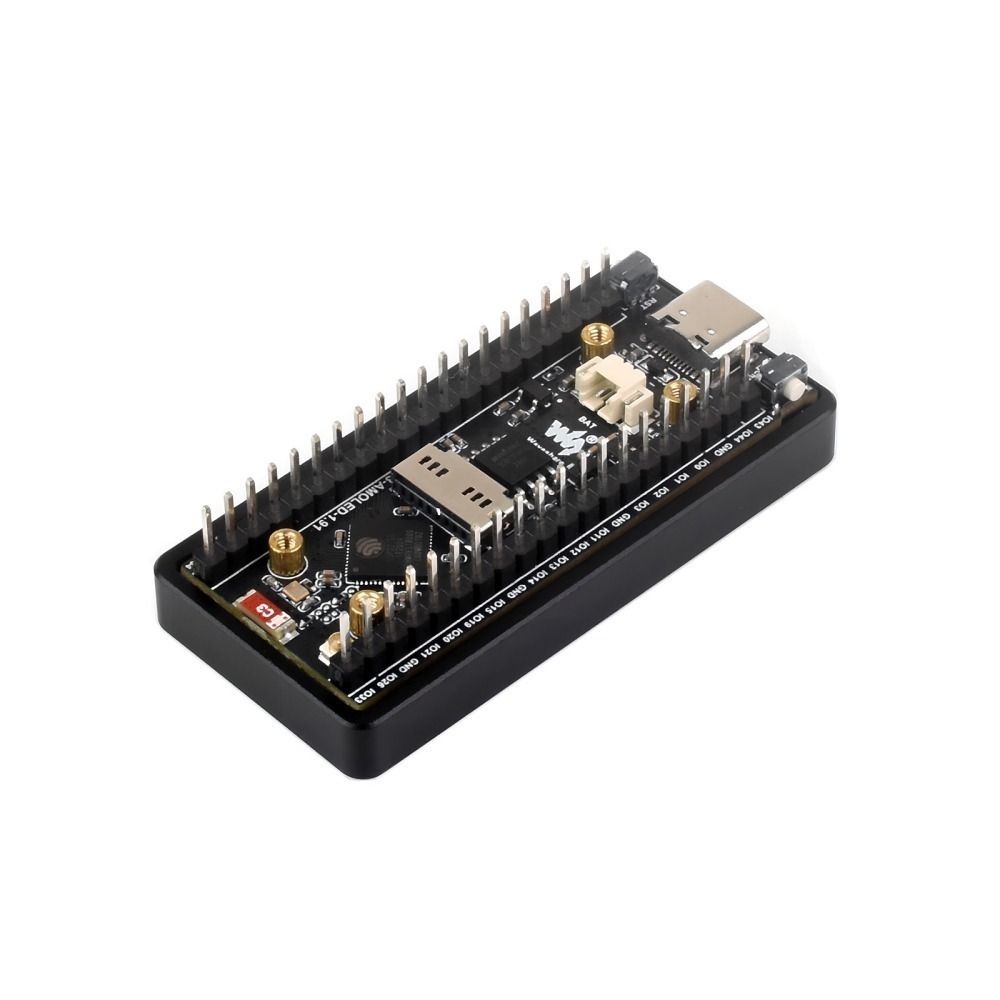

- 板載 Pico 相容介面,引出豐富的外設介面,相容性和擴充套件性強

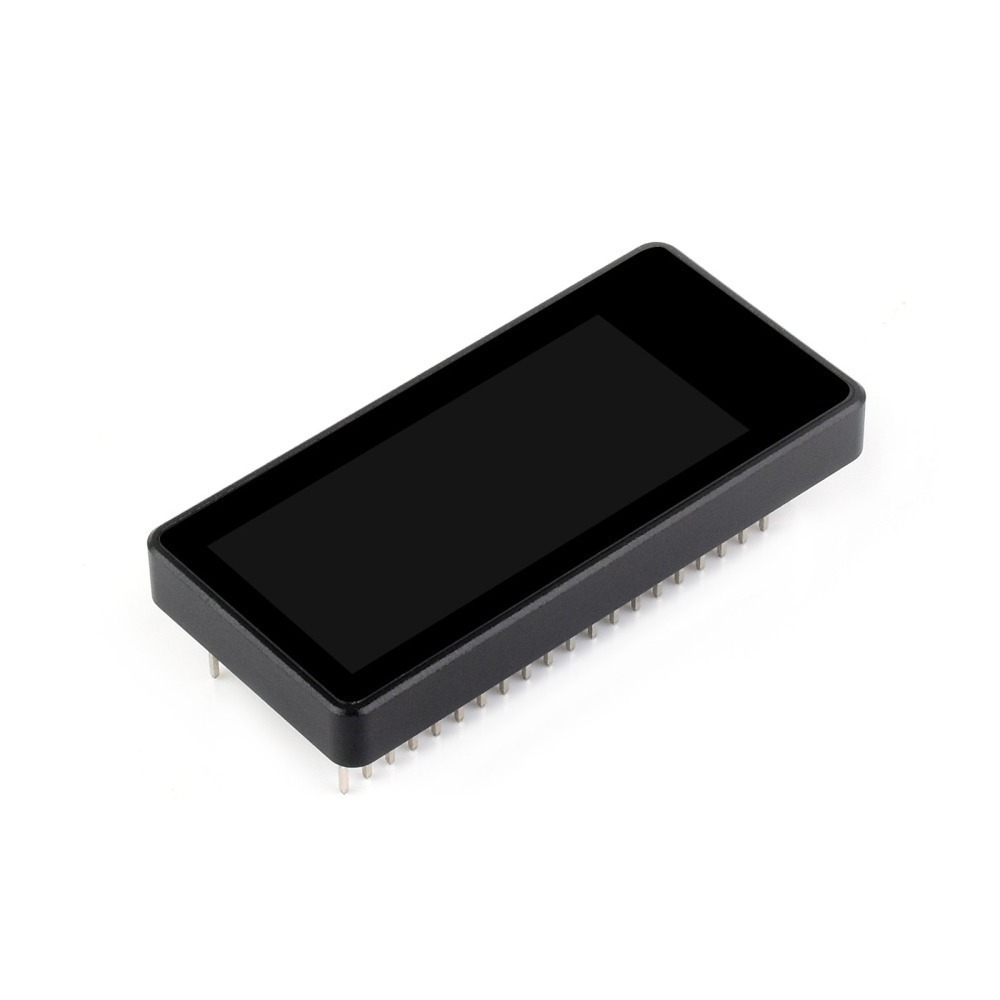

- CNC 精加工優質外殼,表面氧化噴砂處理,質感細膩柔和,整體美觀耐用
AMOLED 屏引數
| 顯示面板 | AMOLED | 顯示尺寸 | 1.91 inch |
|---|---|---|---|
| 顯示解析度 | 240×536 | 顯示顏色 | 16.7M |
| 顯示亮度 | 350 cd/㎡ | 對比度 | 100000:1 |
| 通訊介面 | QSPI | 驅動 IC | RM67162 |
| 觸控 (僅觸控版本) | 支援 | 觸控 IC (僅觸控版本) | FT3168 |
應用場景

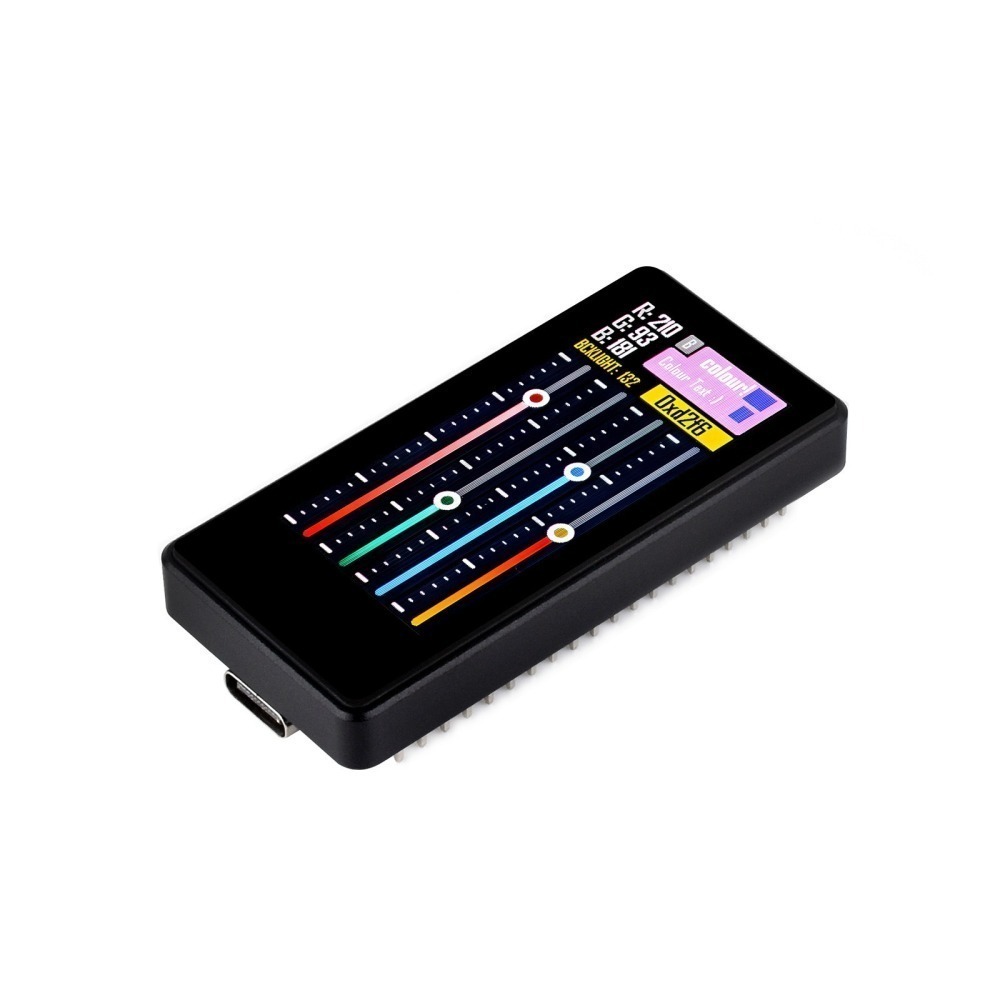

採用 AMOLED 螢幕
AMOLED 被稱為下一代的顯示技術,相比傳統的 LCD 螢幕, 擁有更為精準的控光能力,呈現出更細膩的色彩和更多的細節,更為生動的影像畫面

廣視角
卓越的顯示效能,16.7M 彩色,可視角度廣

支援 ESP-IDF,Arduino
配備完善的 SDK、開源資料教程,方便上手,可快速嵌入到應用中

支援 Wi-Fi 和 BLE 5
ESP32-S3 整合 2.4GHz Wi-Fi (802.11 b/g/n),可支援 40MHz 頻寬,
其低功耗藍芽子系統支援 Bluetooth 5 (LE) 和 Bluetooth Mesh

介面定義
板載 Pico 相容介面,可適配部分樹莓派 Pico 擴充套件板,相容性和擴充套件性強

資源簡介

產品尺寸
觸控版本

資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 原理圖
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/ESP32-S3-AMOLED-1.91 [ /wiki/ESP32-S3-AMOLED-1.91 ]
配置清單
ESP32-S3-Touch-AMOLED-1.91-M × 1
