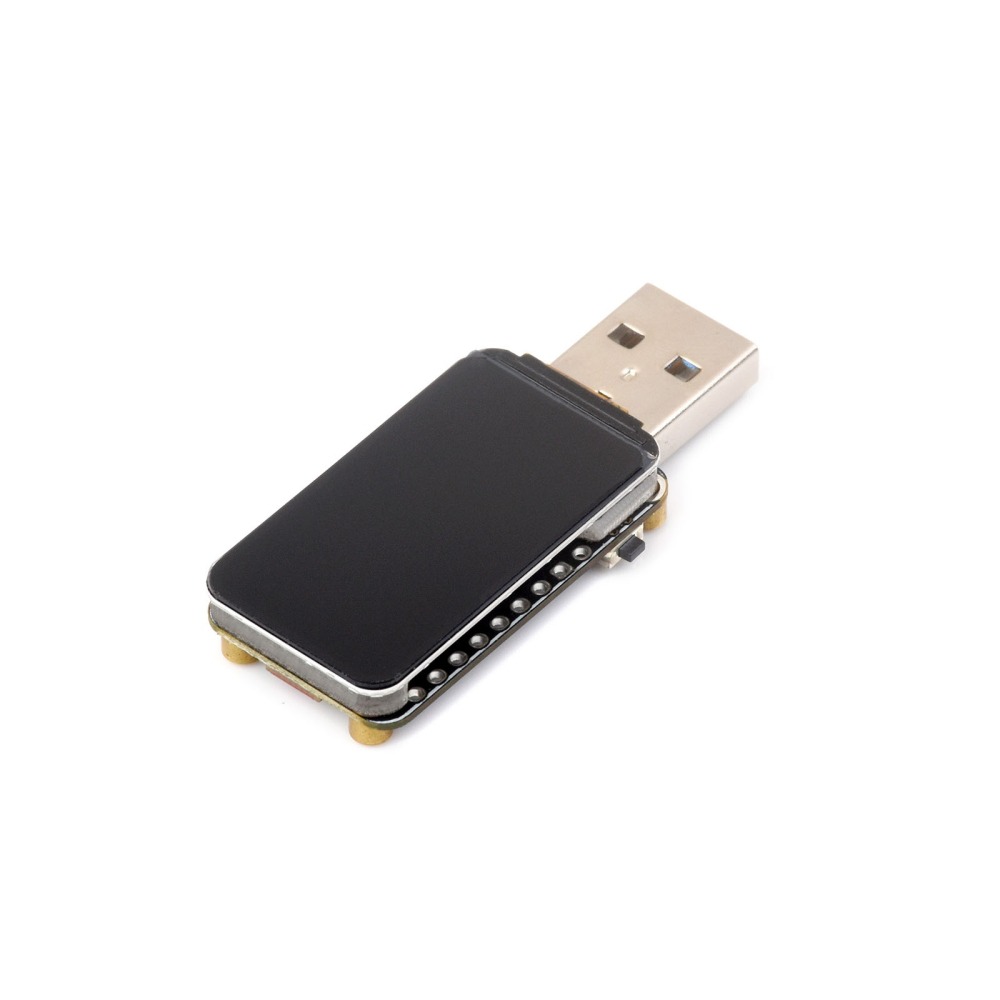

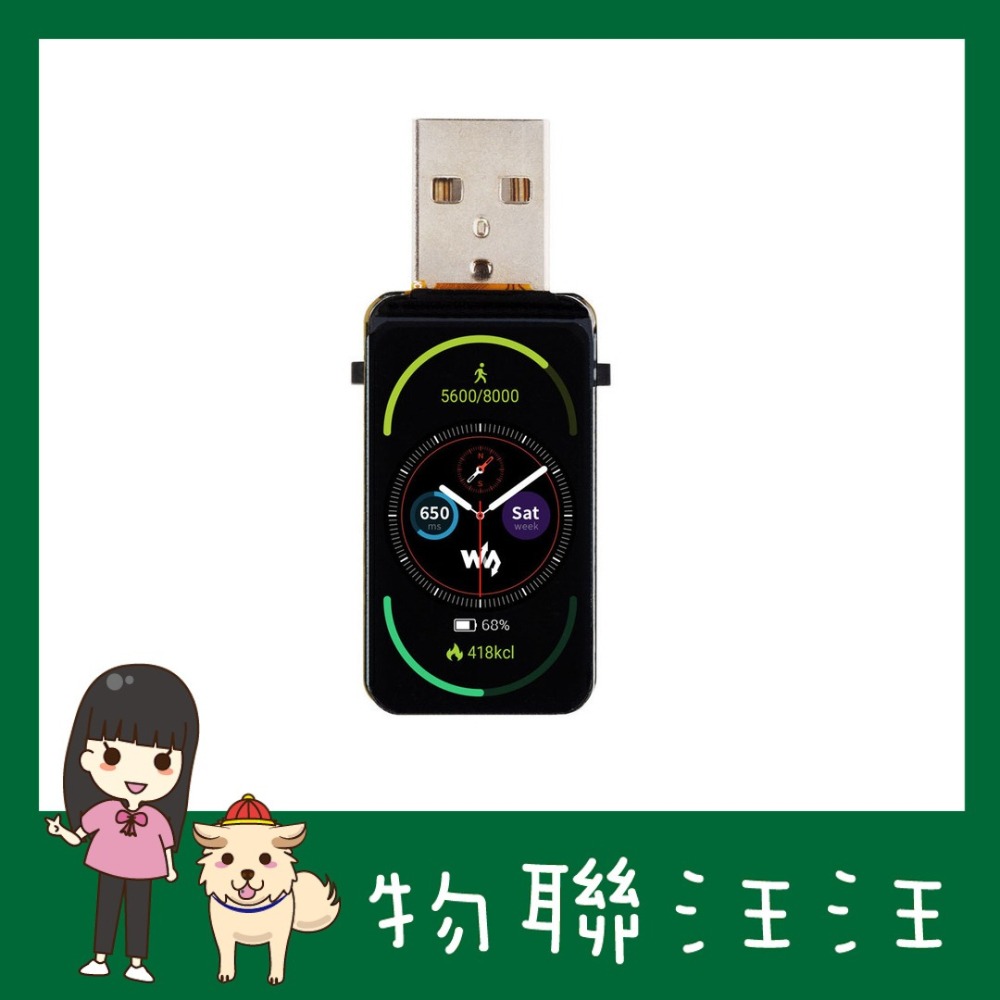

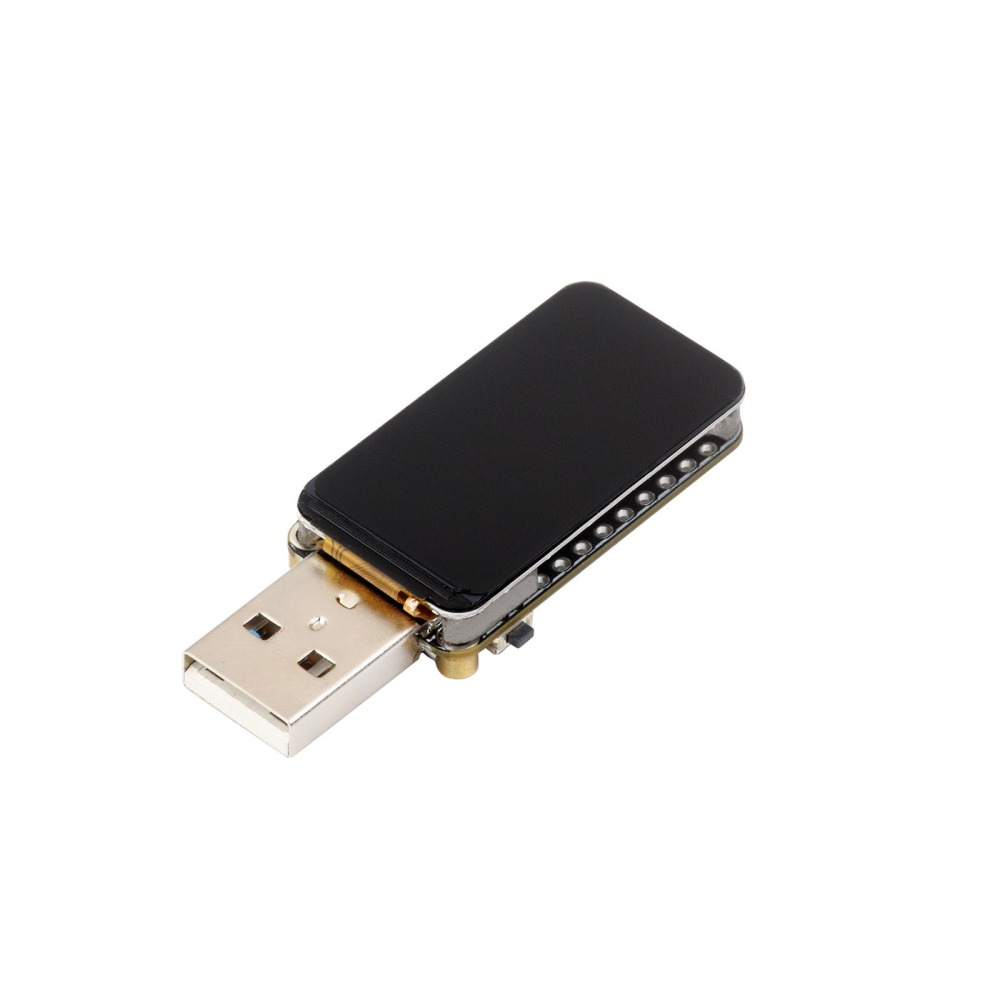

[物聯汪汪] 附發票~ ESP32-S3 1.47"吋172×320雙核處理器262K彩色LCD開發板帶無線WIFI藍芽

商品編號:P0510710042659 原始貨號:P0510710042659

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 450
$ 480
預計出貨天數3
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/ESP32-S3-LCD-1.47.htm [ https://www.waveshare.net/shop/ESP32-S3-LCD-1.47.htm ]  料號:WS-28317




ESP32-S3
1.47 英寸 LCD 屏開發板



整合 LCD 顯示屏,Micro SD 卡槽和常用外設介面

圖片僅供參考,畫面效果請以實際為準




產品特性

ESP32-S3-LCD-1.47 是一款支援 2.4GHz WiFi 和藍芽 BLE 5 的微控制器開發板。整合大容量 Flash 和 PSRAM,板載 1.47 英寸 LCD 屏,可流暢執行 LVGL 等 GUI 介面程式;結合多種外設介面,可快速開發 ESP32-S3 的 HMI 等應用。

主要功能特性有:

  • 搭載高效能 Xtensa 32 位 LX7 雙核處理器,主頻高達 240MHz
  • 支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE),板載天線
  • 板載 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash

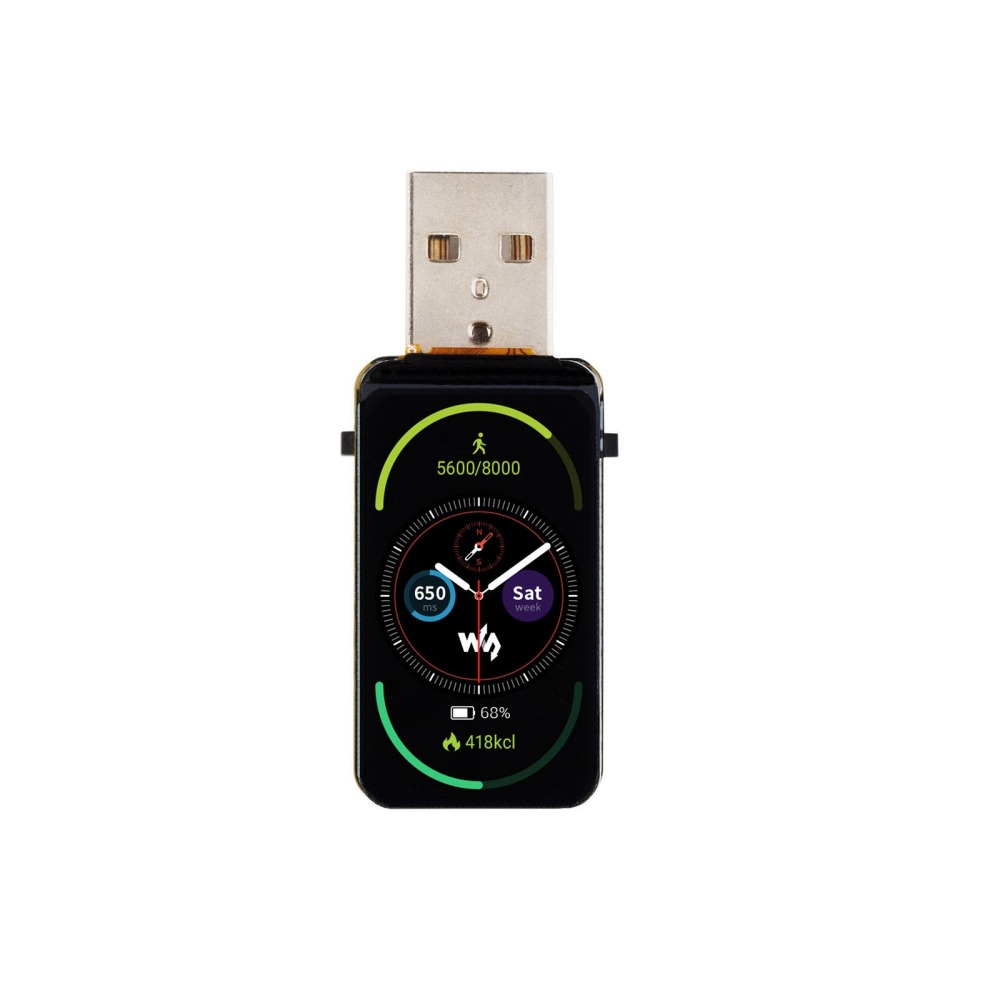

  • 板載 1.47 英寸 LCD 屏,172×320 解析度,262K 彩色
  • 引出大部分 GPIO,整合全速 USB 串列埠
  • 板載 Micro SD 卡座,可外接 SD 卡儲存圖片或檔案
  • 支援靈活時鐘,多種電源模式等準確控制,實現多場景低功耗模式
  • 板載 RGB 彩色燈珠,搭配透明亞克力夾層可實現酷炫燈光效果



應用場景




圖片僅供展示,詳細配置請參考配置清單




支援擴充套件多種外設

可通過 GPIO 排針接入更多擴充套件裝置

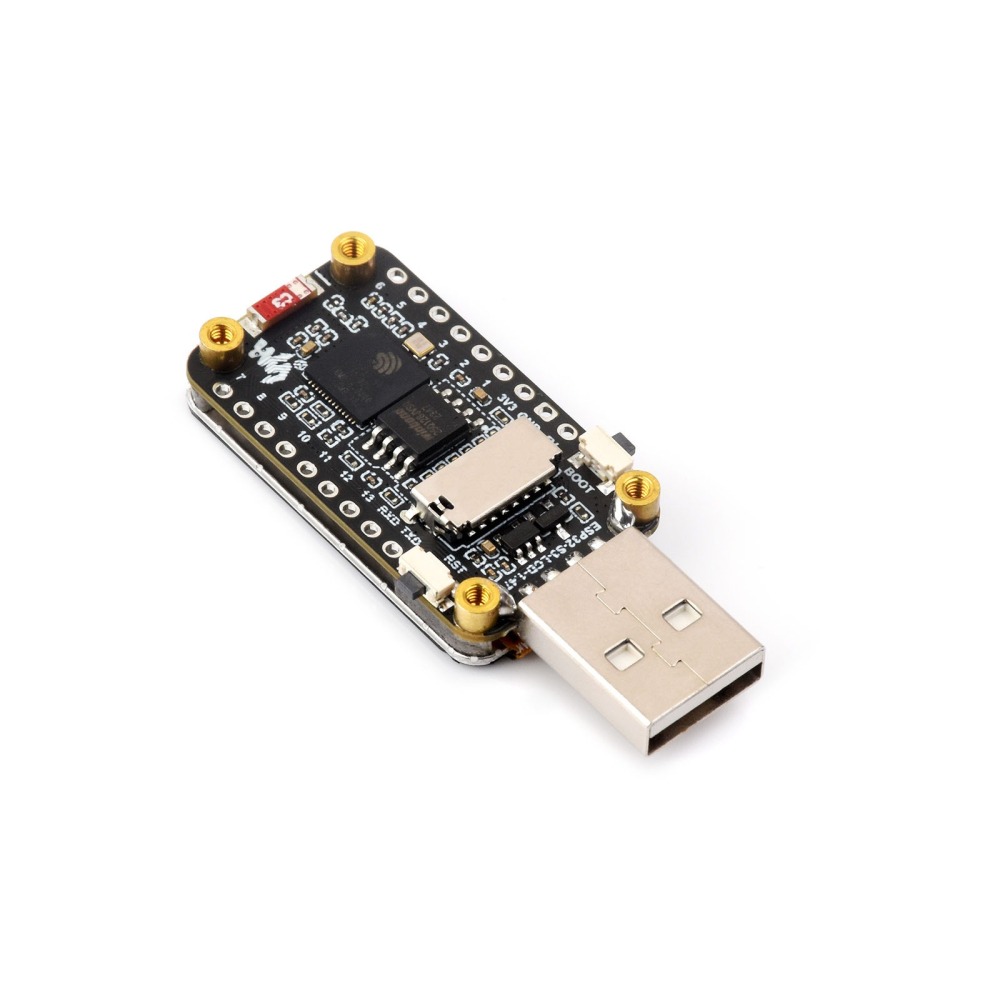

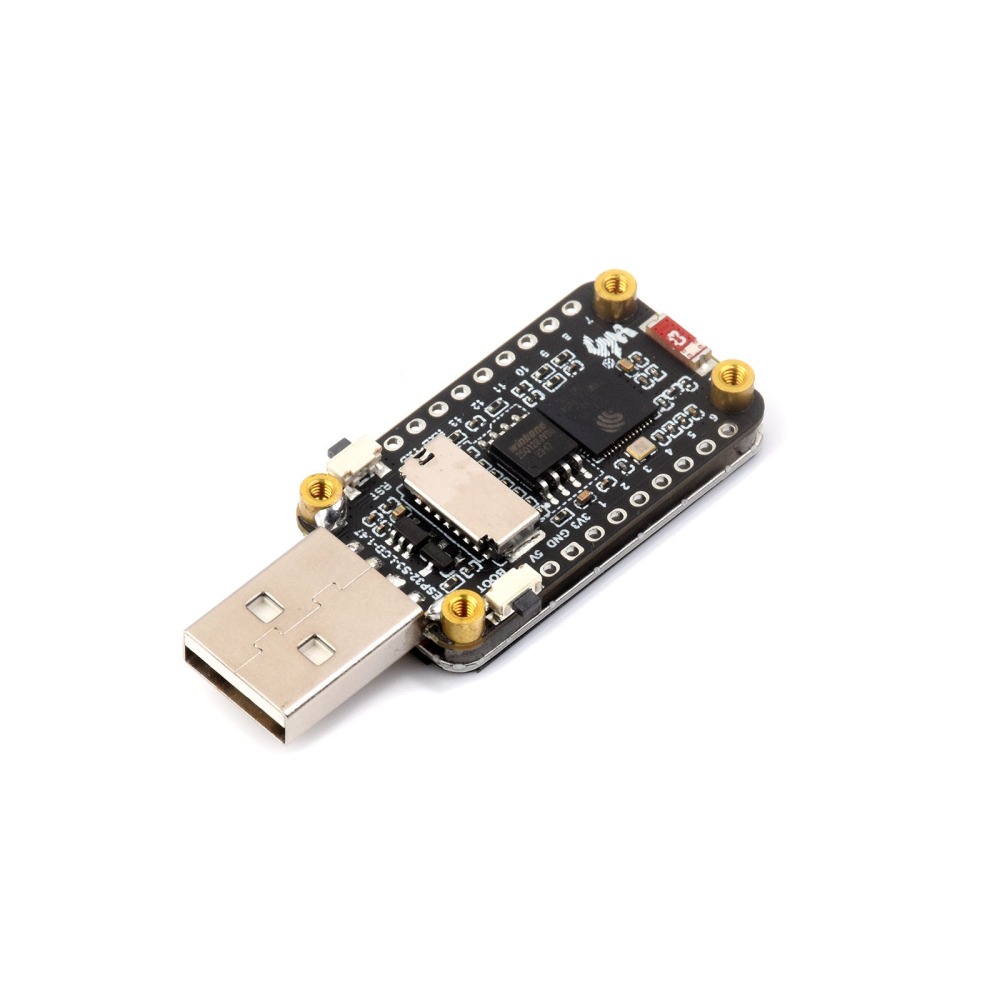

資源簡介

  1. ESP32-S3R8

    雙核處理器,高達 240MHz 的執行頻率

  2. 16MB Flash



  3. Micro SD 卡座
  4. ME6217C33M5G

    低壓降 LDO,電流 (Max) 800mA

  1. 貼片陶瓷天線



  2. BOOT 按鍵



  3. RESET 按鍵







產品尺寸




資料及服務

  • 認準微雪正品
  • 專業技術支援
  • 豐富的資料教程
  • 使用者手冊
  • 原理圖
  • 示例程式
  • 開發資料

(例程資料以連結中實際給出的為準)




配置清單

  •  [ /photo/development-board/ESP32-S3-LCD-1.47/ESP32-S3-LCD-1.47-2.jpg ]
    1
  •  [ /photo/general/40pin-header-black.jpg ]
    2

  1. ESP32-S3-LCD-1.47 × 1
  1. 黑色直排針 × 1
