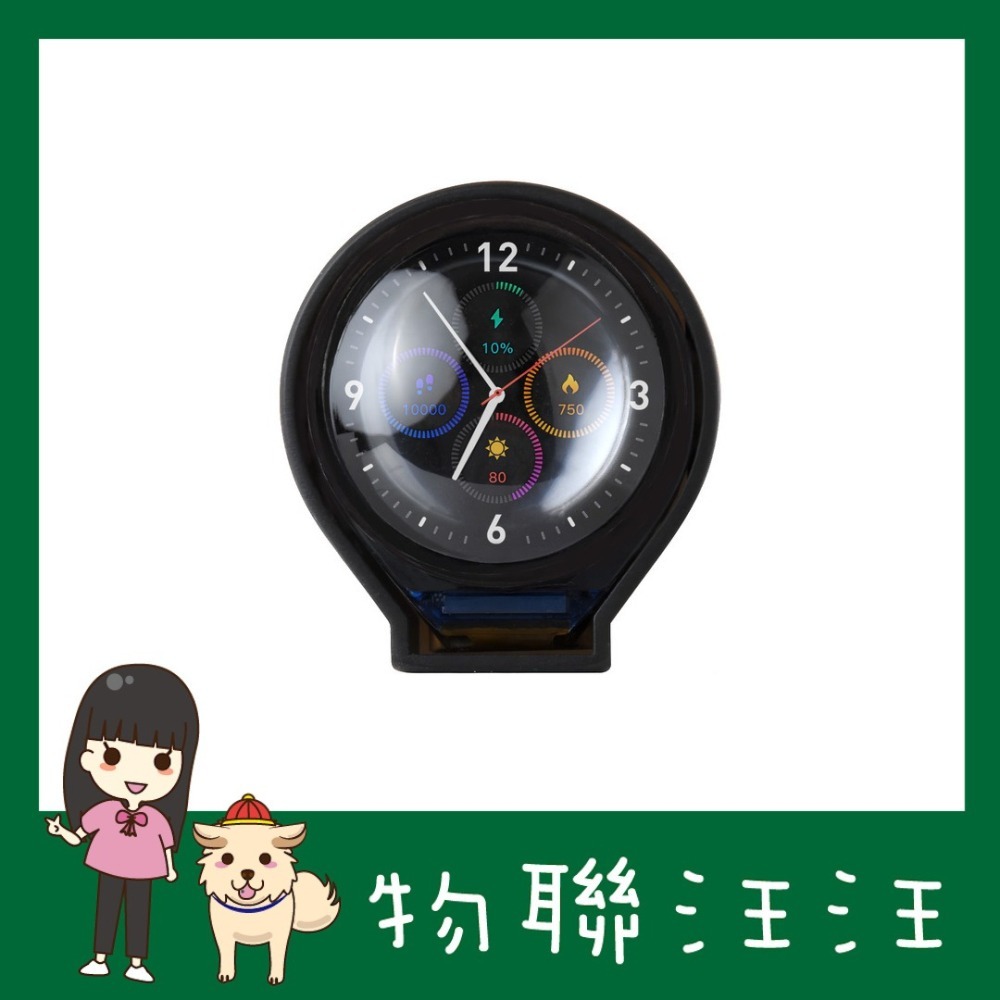

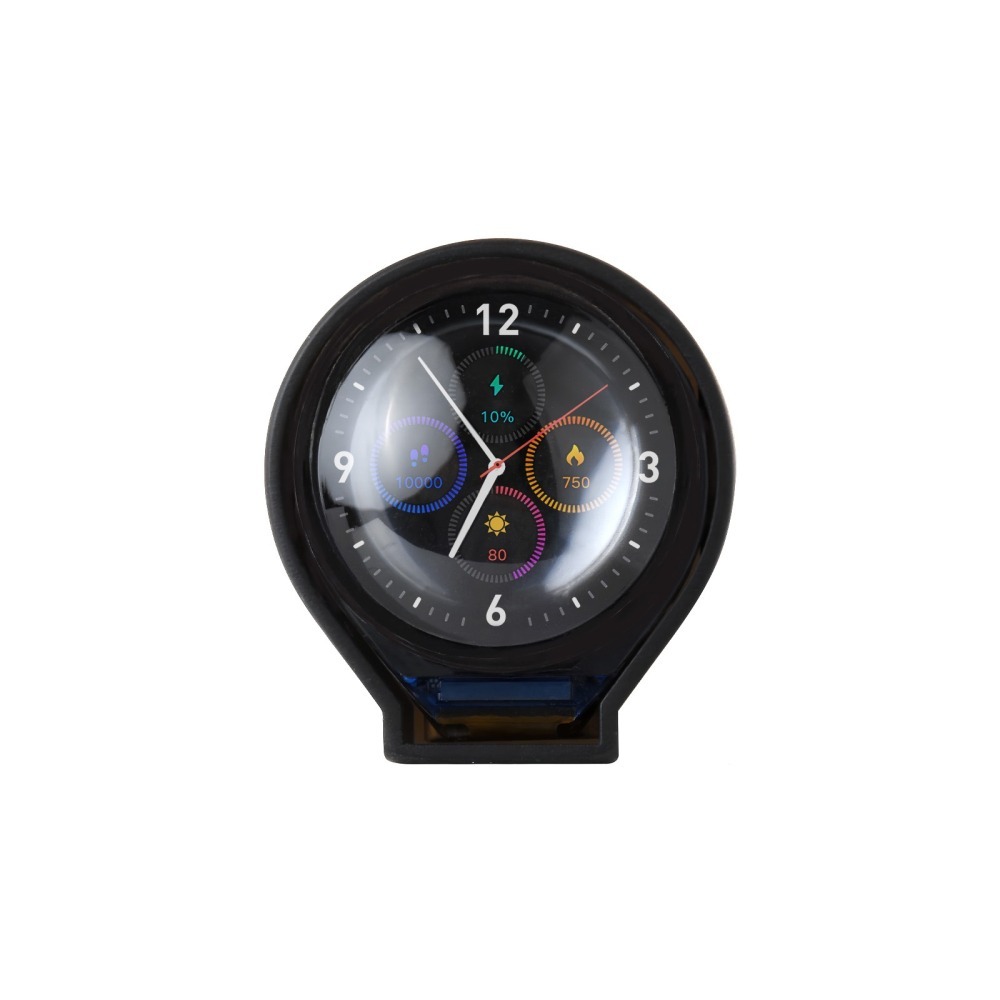

[物聯汪汪] 附發票~ 基於ESP32-C3 SPI介面螢幕0.71" 吋圓形IPS液晶開發板帶外殼 160×160解析

商品編號:P0510710039595 原始貨號:P0510710039595

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 450
$ 480
預計出貨天數3
規格
  • 主板

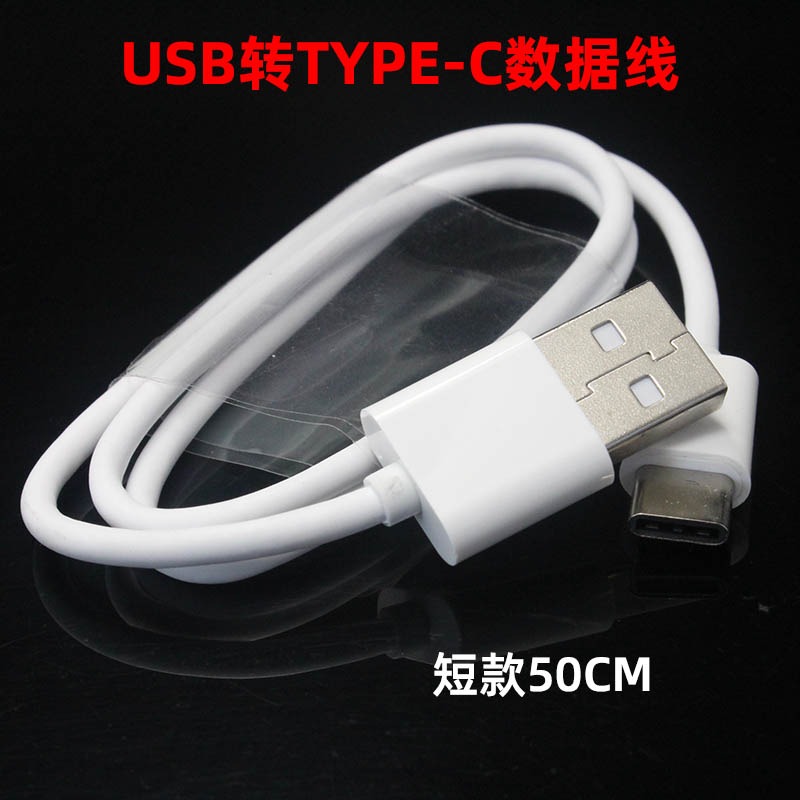

  • 主板+50公分Type C線
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/ESP32-C3-LCD-0.71-B.htm [ https://www.waveshare.net/shop/ESP32-C3-LCD-0.71-B.htm ]  料號:WS-29512




ESP32-C3 0.71 英寸液晶開發板



整合 GC9D01 顯示驅動晶片





產品特性

本產品是一款支援 2.4GHz Wi-Fi 和藍芽 BLE 5 的微控制器開發板。板載 0.71 英寸 LCD 屏 ,可流暢執行 LVGL 等 GUI 介面程式;結合多種外設介面,可快速開發基於 ESP32-C3 的低功耗 AI 模擬眼睛,手錶等 HMI 應用。

  • 搭載 RISC-V 32 位單核處理器的低功耗 SoC,主頻高達 160 MHz
  • 支援 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
  • 內建 400 KB SRAM 和 384 KB ROM,疊封 4 MB Flash
  • 板載 0.71 英寸 LCD 屏,160×160 解析度,IPS 面板
  • 內建電池充電管理電路,預留有 VBAT 焊點,可外接鋰電池供電
  • 引出部分 GPIO 介面引腳焊點,可用於外接擴充套件應用
  • 支援靈活時鐘,模組電源單獨設定等控制,實現多場景低功耗模式



產品引數


MCUESP32-C3FH4顯示尺寸0.71 inch
工作電壓3.3V顯示解析度160 × 160
背光電流20mA顯示面板IPS
顯示介面4 線 SPI驅動 ICGC9D01
產品尺寸20.12×22.3×1.81 (H×V×D) (mm)亮度350 cd/㎡ (典型值)



應用場景

適合開發基於 ESP32-C3 的低功耗 AI 模擬眼睛,手錶等 HMI 應用




介面定義



資源簡介

  1. RESET 復位按鍵
  2. BOOT 按鍵

    按下後再按復位,進入下載模式

  3. ESP32-C3FH4 處理器

    高達 160MHz 的執行頻率,4MB Flash 儲存

  4. 2.4G 陶瓷天線
  1. ME6217C33M5G

    低壓降 LDO,電流 (Max) 800mA

  2. PL4054

    鋰電池充電 IC,滿充 4.2V

  3. USB Type-C 介面

    可供電、傳輸資料以及更新韌體





產品尺寸

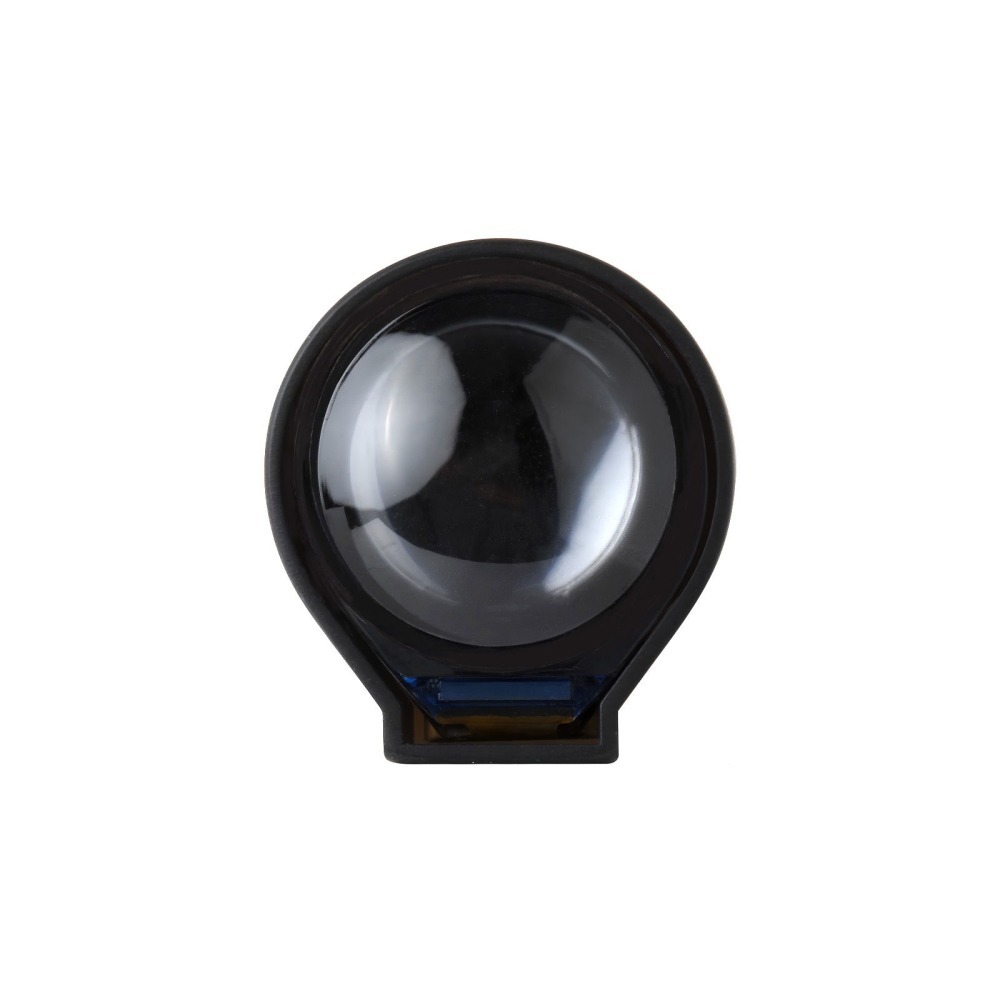

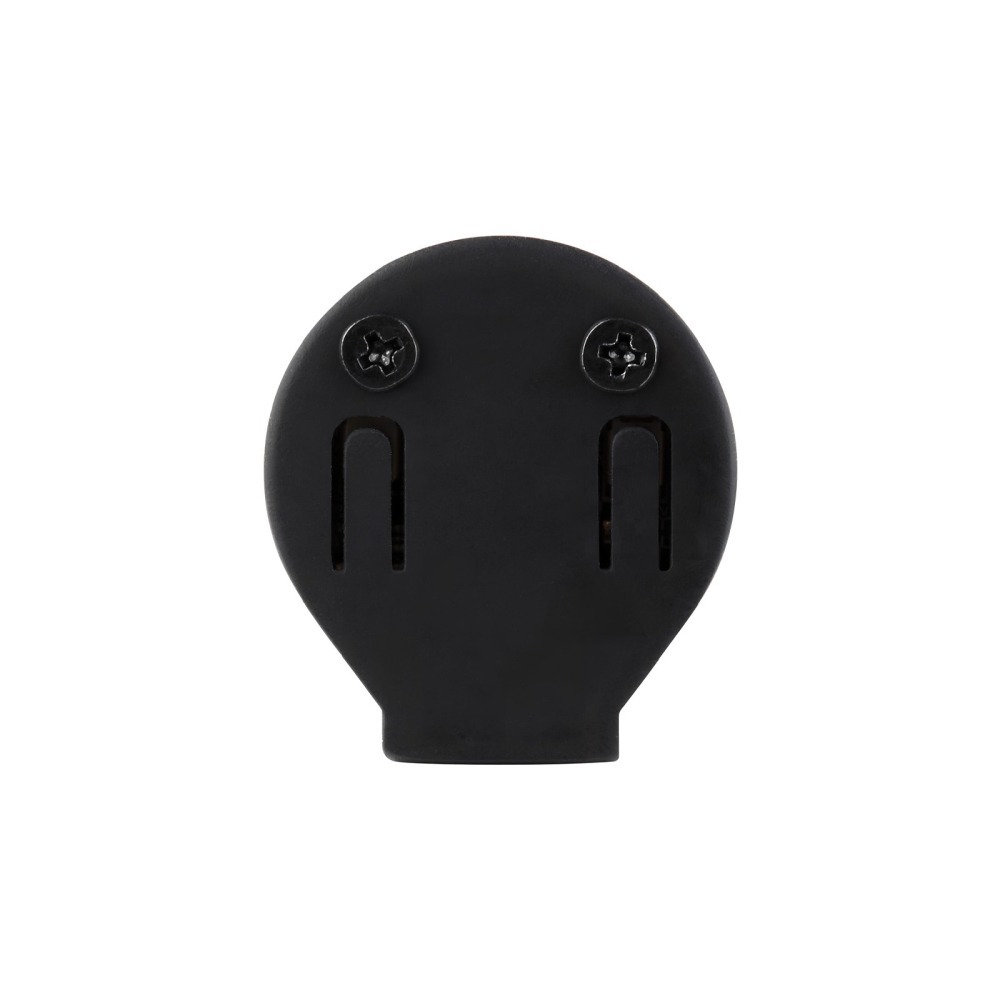

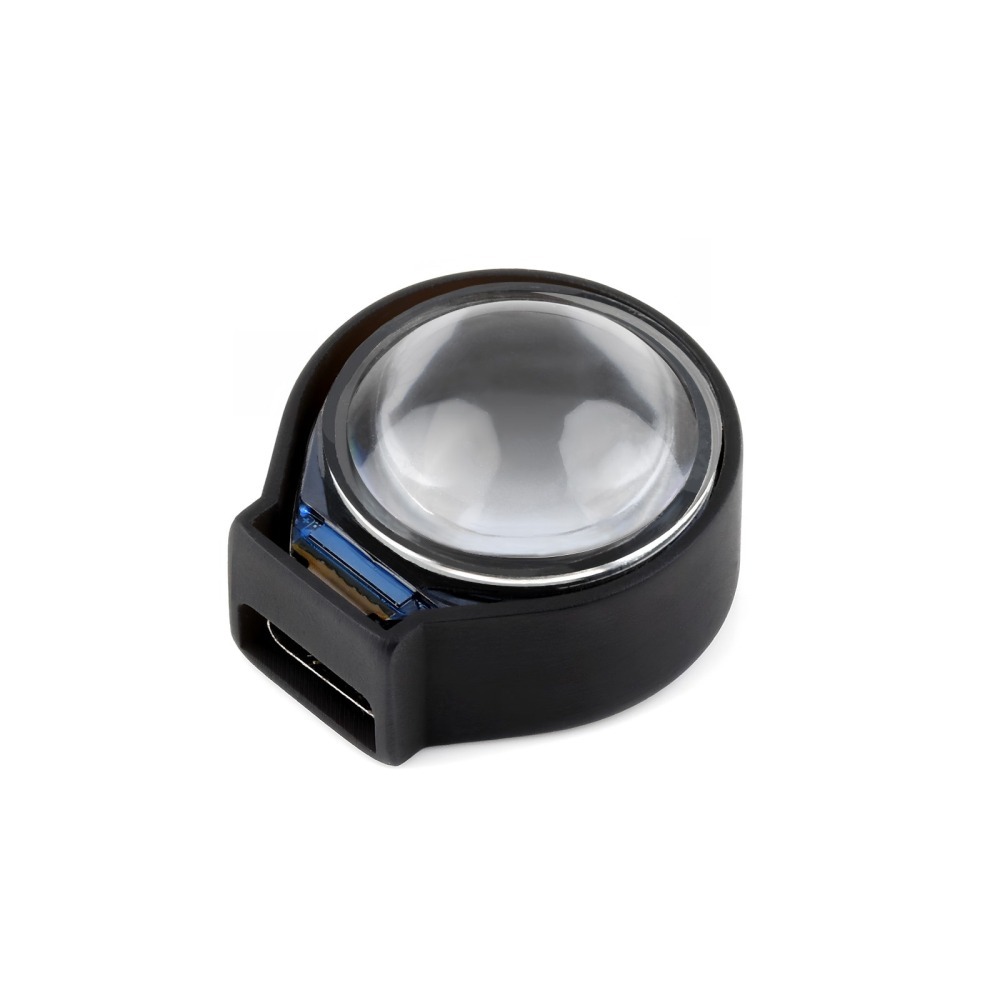

帶外殼版





資料及服務

  • 認準微雪正品
  • 專業技術支援
  • 豐富的資料教程
  • 使用者手冊
  • 示例程式
  • 開發資料

(例程資料以連結中實際給出的為準)




配置清單

  •  [ /photo/development-board/ESP32-C3-LCD-0.71/ESP32-C3-LCD-0.71-2.jpg ]
    1
  •  [ /photo/development-board/ESP32-C3-LCD-0.71/ESP32-C3-LCD-0.71-10.jpg ]
    2
  •  [ /photo/general/convex.jpg ]
    3
  1. ESP32-C3-LCD-0.71-B × 1
  2. 外殼 × 1
  3. 凸透鏡 × 1
