詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/USB-TO-RS485.htm [ https://www.waveshare.net/shop/USB-TO-RS485.htm ] 料號:WS-17286
USB TO RS485 雙向轉換器
工業級 USB 轉 RS485 轉換器,採用 FT232RL 和 SP485EEN 兩款原裝進口的晶片方案,通訊穩定,適用於各種通訊要求較高的工控裝置或應用

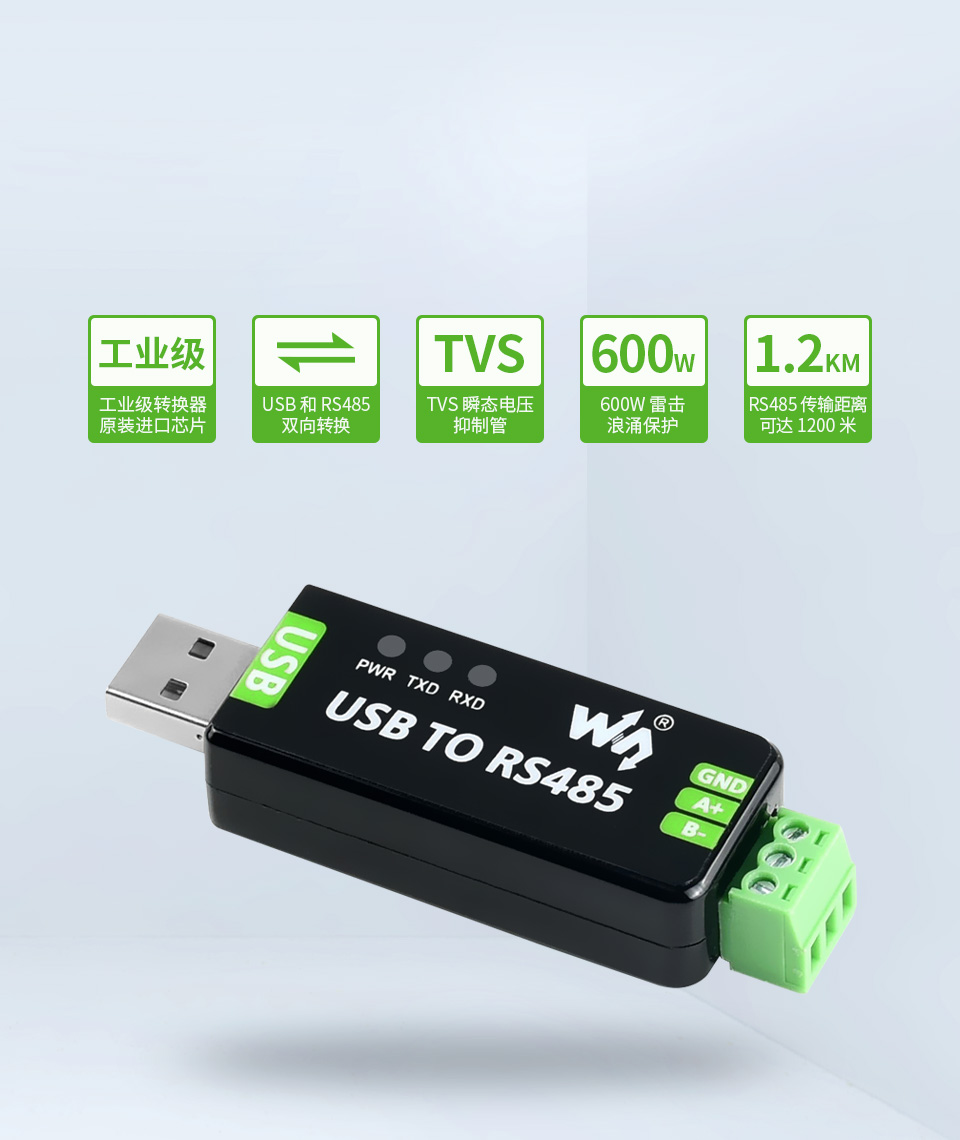

![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-1.jpg?v=220110)
我的特性
- 支援 USB 轉 RS485 通訊
- 採用 FT232RL 和 SP485EEN 兩款原裝進口晶片,通訊高速、穩定、可靠、相容性好
- 板載 TVS(瞬態電壓抑制管),可有效抑制電路中的浪湧電壓和瞬態尖峰電壓,防雷防靜電
- 板載自恢復保險絲和保護二極體,可確保電流和電壓穩定輸出,防過流過壓,提高抗衝擊能力
- 板載 3 個 LED 指示燈,方便檢視電源和訊號收發狀態
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-3.jpg?v=220110)
產品引數
產品型別 | 工業級 USB 轉 RS485 轉換器 | |
---|---|---|
通訊速率 | 300-921600bps | |
主機介面 | USB | |
裝置介面 | RS485 | |
USB 介面 | 工作電平 | 5V |
介面形式 | USB-A 型介面 | |
介面保護 | 200mA 自恢復保險絲、ESD 靜電保護 | |
傳輸距離 | 約 5 米 | |
RS485介面 | 介面形式 | 接線端子 |
介面引腳 | A+、B-、GND | |
方向控制 | 硬體自動判別和控制資料傳輸方向 | |
介面保護 | 提供 600W 防雷、浪湧和 15KV 靜電保護 (板載 120R 平衡電阻) | |
傳輸距離 | 約 1200 米 (低速率情況下) | |
傳輸模式 | 點對多 (至多 32 個節點,16 個節點以上建議加中繼器) | |
指示燈 | PWR | 電源指示燈,接入 USB,檢測到電壓則亮紅燈 |
TXD | 傳送指示燈,有資料從 USB 口發出時亮紅燈 | |
RXD | 接收指示燈,有資料從裝置介面發回時亮紅燈 | |
使用環境 | 溫度範圍 | -15℃ ~ 70℃ |
溼度範圍 | 5%RH~95%RH | |
作業系統 | Mac、Linux、Android、WinCE、Windows 10 / 8.1 / 8 / 7 / XP |
原裝進口晶片
採用 FT232RL 和 SP485EEN 原裝晶片,提供更好的穩定性及相容性,內建防雷管、自恢復保險絲、ESD 和 TVS 保護電路等全
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-5.jpg?v=220110)

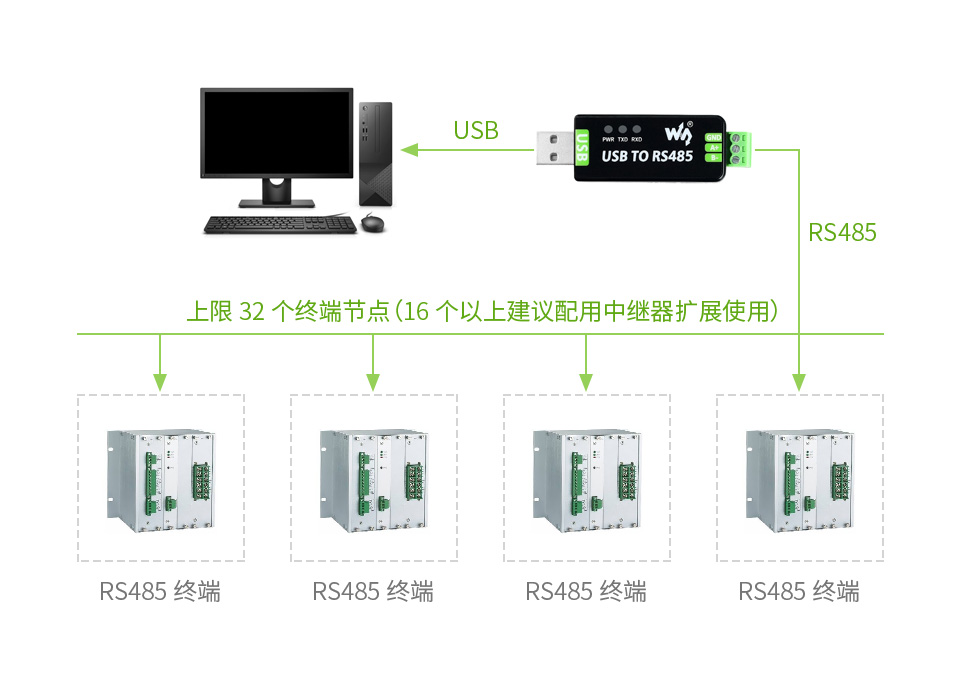

1200米遠距離傳輸
可將 USB 訊號轉換成平衡差分 RS485 訊號,傳輸速率穩定,可靠速度為 300-921600bps,傳輸距離 RS485 約 1200 米,USB 約 5 米
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-7.jpg?v=220110)
多系統相容
支援 Mac、Linux、Android、WinCE、Win11/10/8.1/8/7/XP 等系統
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-9.jpg?v=220110)
工作狀態指示燈
板載 3 個 LED 指示燈,方便檢視電源和訊號收發狀態
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-11.gif?v=220110)
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-11.jpg?v=220110)

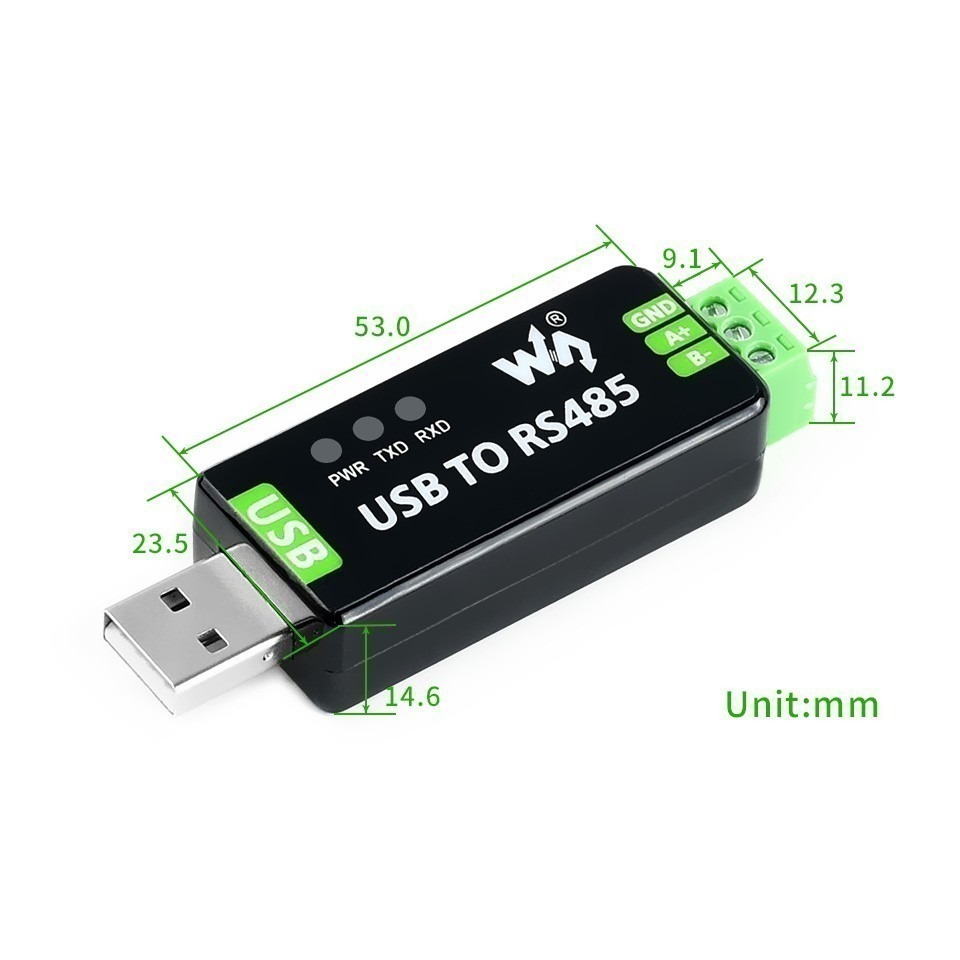

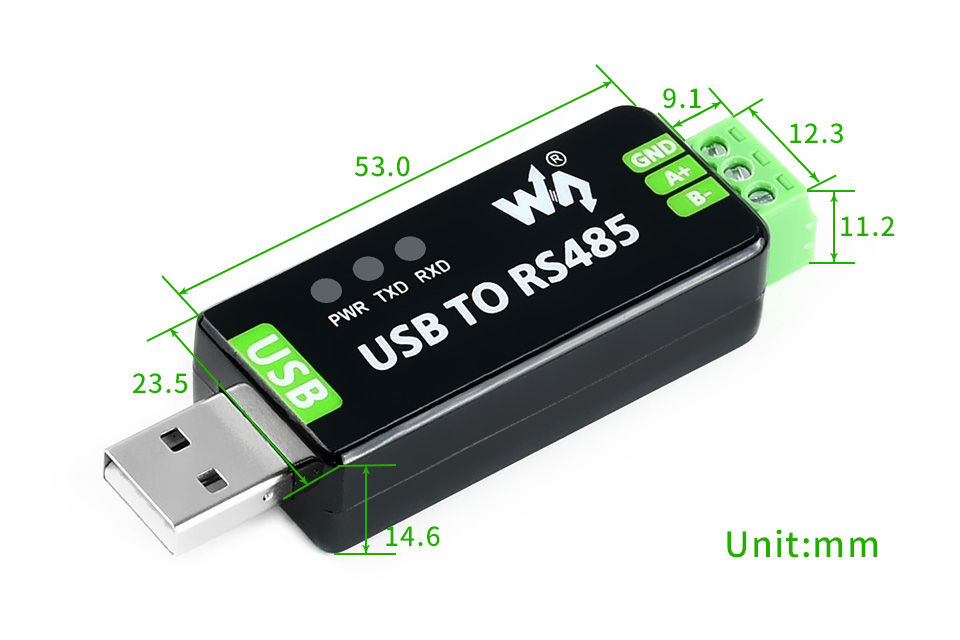

產品尺寸
![](https://www.waveshare.net/photo/accBoard/USB-TO-RS485/USB-TO-RS485-details-size.jpg?v=220110)
資料及服務
![](https://www.waveshare.net/photo/LCD-OLED/common/waveshare-services.jpg)
- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
(例程資料以連結中實際給出的為準)
資料路徑:www.waveshare.net/wiki/USB_TO_RS485 [ /wiki/USB_TO_RS485 ]
配置清單
[ /photo/accBoard/USB-TO-RS485/USB-TO-RS485-1.jpg ]
1[ /photo/general/USB-Cable-type-A-plug-to-type-A-receptacle.jpg ]
2[ /photo/general/screwdriver.jpg ]
3
- USB TO RS485 × 1
- USB線 type A公口 對 type A母口 1.5米 × 1
- 螺絲刀 × 1
