詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/Motor-Driver-HAT.htm [ https://www.waveshare.net/shop/Motor-Driver-HAT.htm ] 料號:WS-15364
產品簡介
【一句話自我介紹】
我是專為樹莓派而設計的電機驅動板,使用I2C介面控制,可同時驅動2路直流電機,是你DIY 智慧小車的不錯選擇。
【我的特點】- 基於Raspberry Pi 40pin GPIO介面,適用於Raspberry Pi系列主機板
- I2C介面控制,通過改變5個地址跳線可以同時接多達32個模組
- 板載PCA9685晶片,可輸出12位硬體PWM控制電機轉速
- 板載TB6612FNG雙H橋電機驅動晶片,工作高效,不易發熱
- 板載5V穩壓晶片,輸出可達3A電流,可通過VIN端子接入電池供電
- 預留I2C控制介面,方便接入其他主控板
- 提供完善的配套資料手冊(提供BCM2835、wiringPi與python例程)
- 供電電壓:6V~12V(VIN端子)
- 邏輯電壓:3.3V
- PWM驅動晶片:PCA9685
- 控制介面:I2C
- 電機驅動晶片:TB6612FNG
- 產品尺寸:65mm × 30mm
- 過孔直徑:3.0mm

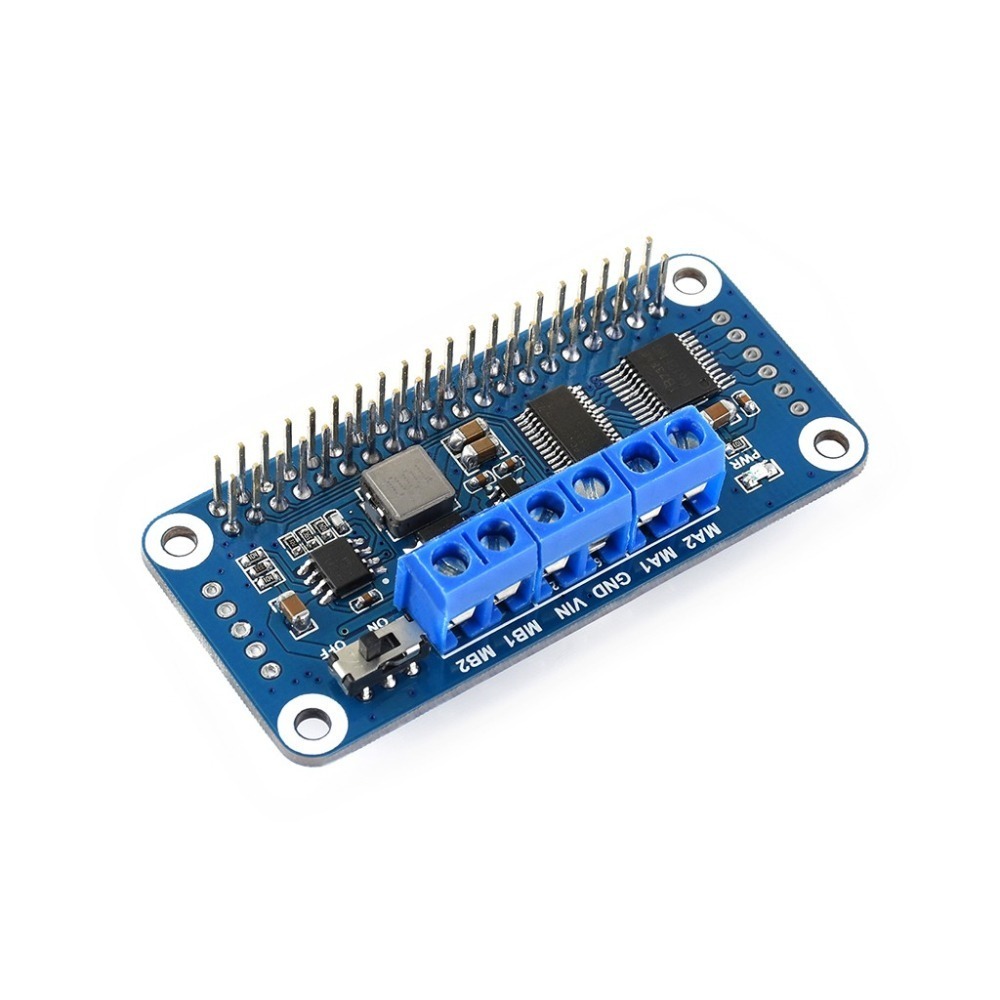

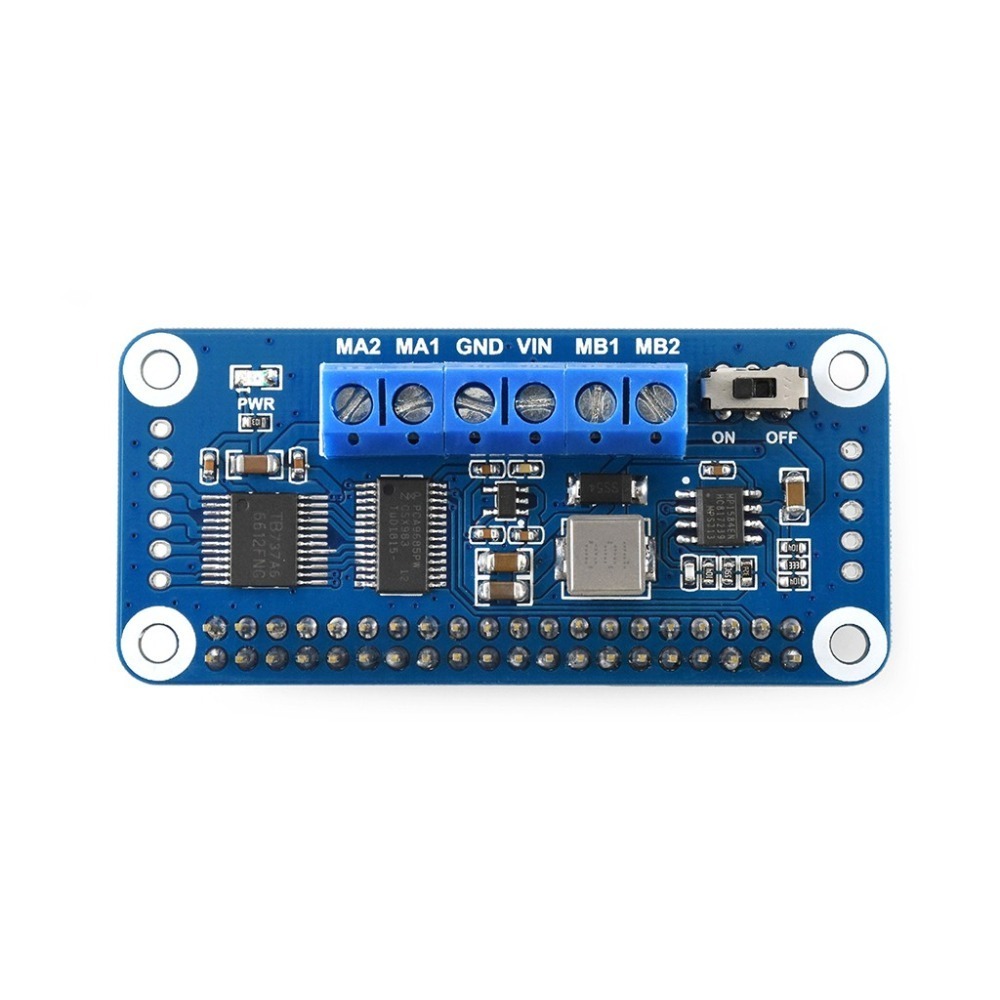

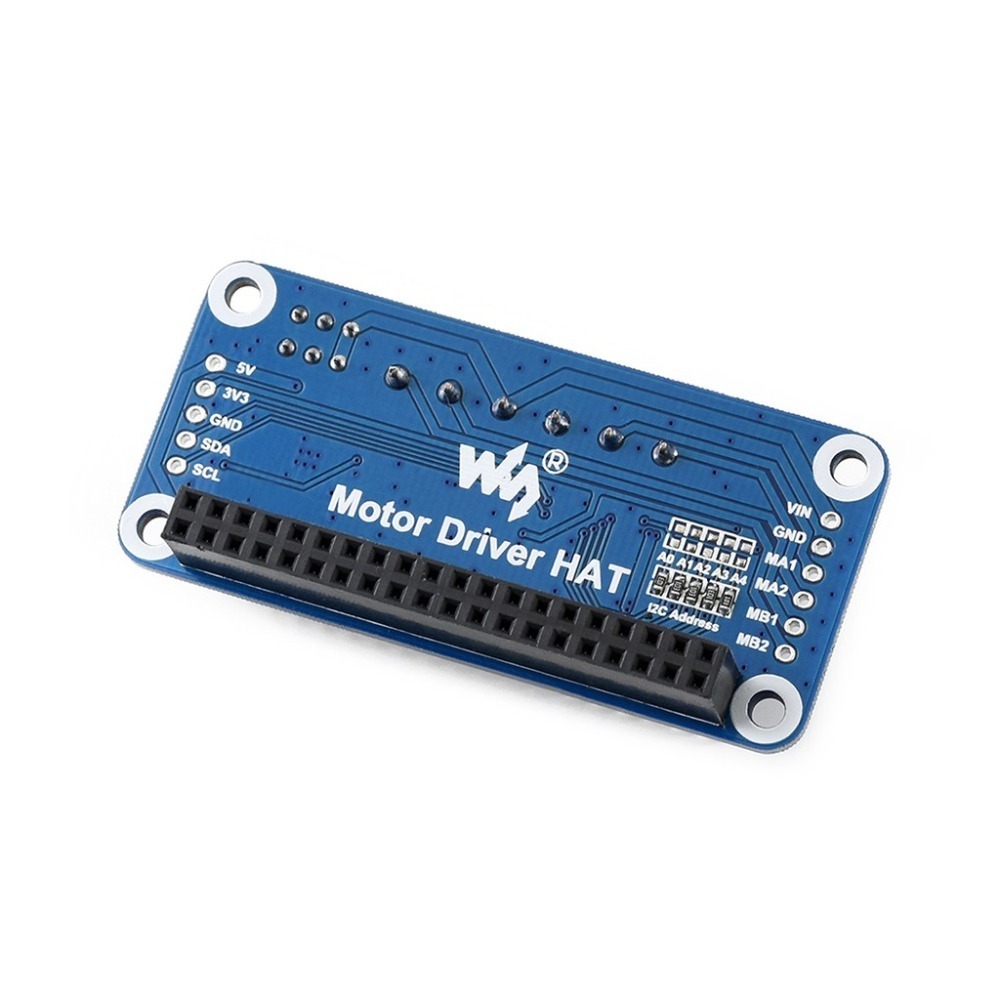

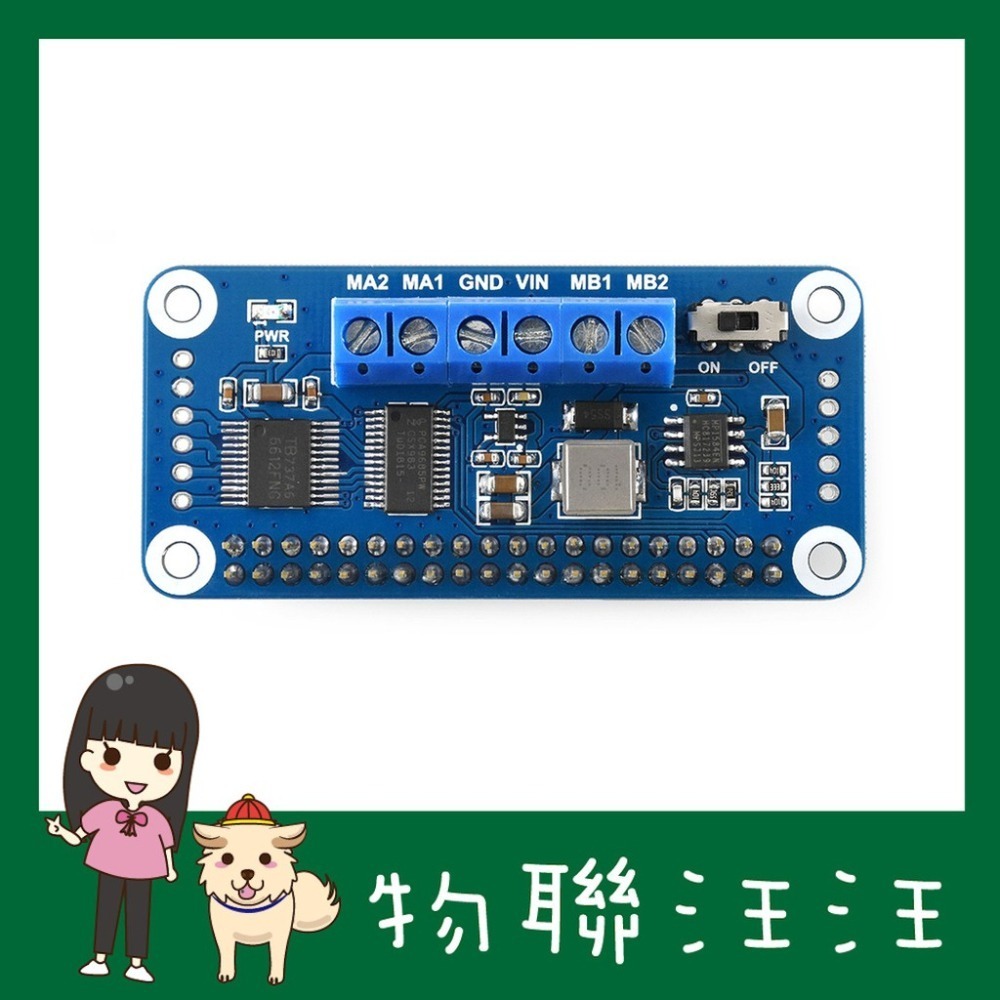

產品圖片
![](https://www.waveshare.net/photo/accBoard/Motor-Driver-HAT/Motor-Driver-HAT-intro.jpg)
![](https://www.waveshare.net/photo/accBoard/Motor-Driver-HAT/Motor-Driver-HAT-0_160.jpg)
![](https://www.waveshare.net/photo/accBoard/Motor-Driver-HAT/Motor-Driver-HAT-2_160.jpg)
![](https://www.waveshare.net/photo/accBoard/Motor-Driver-HAT/Motor-Driver-HAT-3_160.jpg)
![](https://www.waveshare.net/photo/accBoard/Motor-Driver-HAT/Motor-Driver-HAT-4_160.jpg)

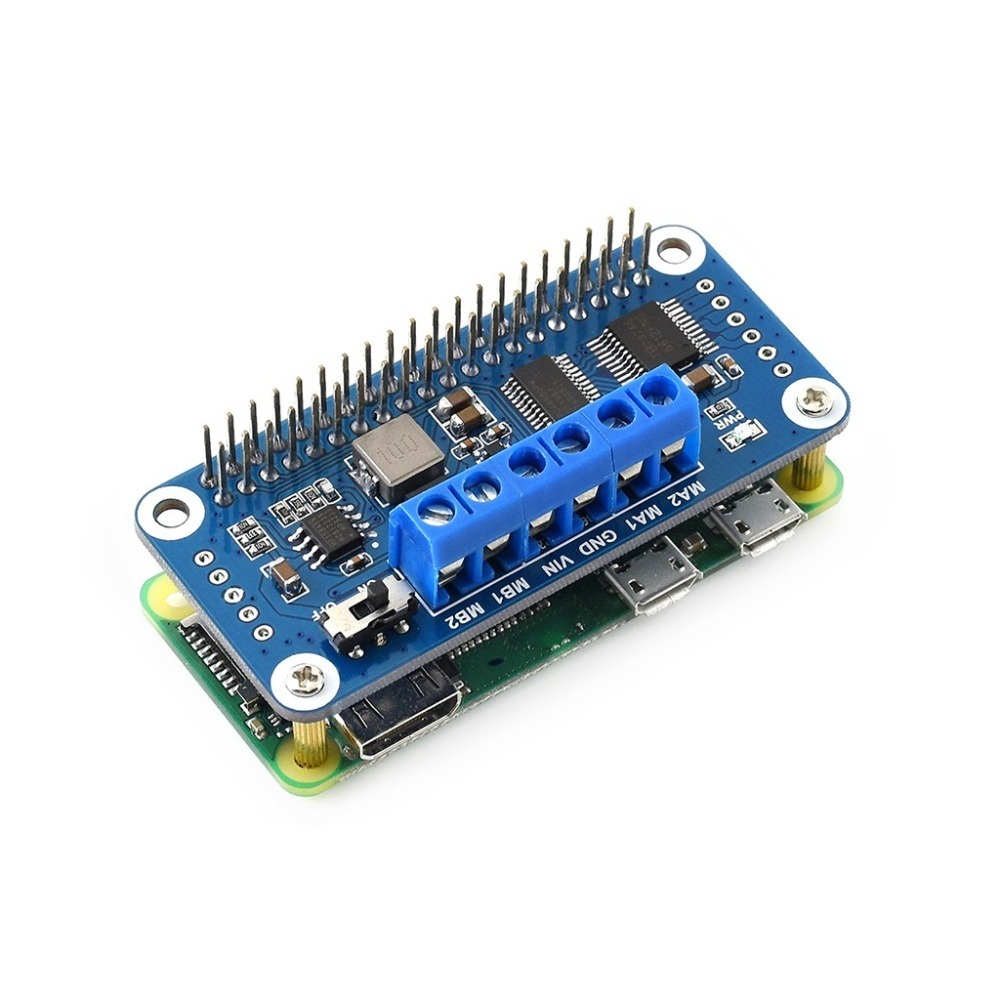

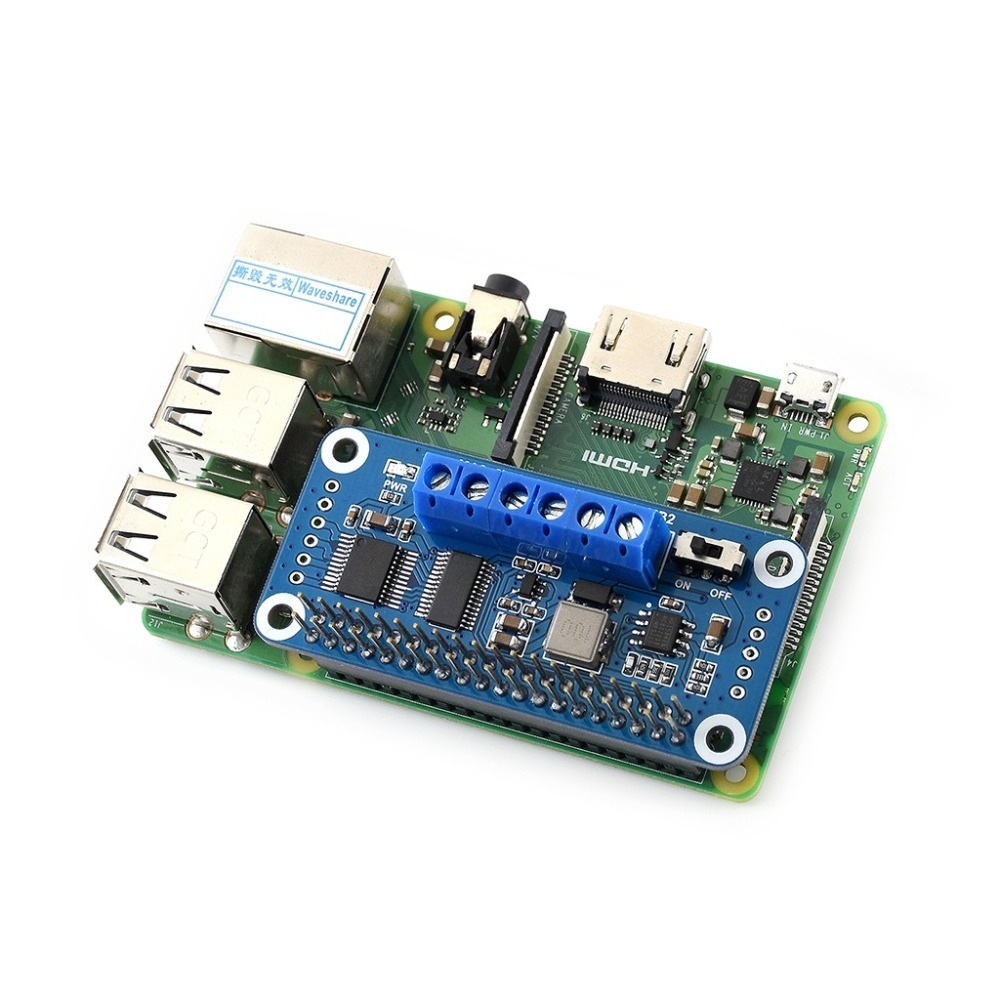

注意:本產品不包括示意圖中的樹莓派,如有需要,請另行購買。

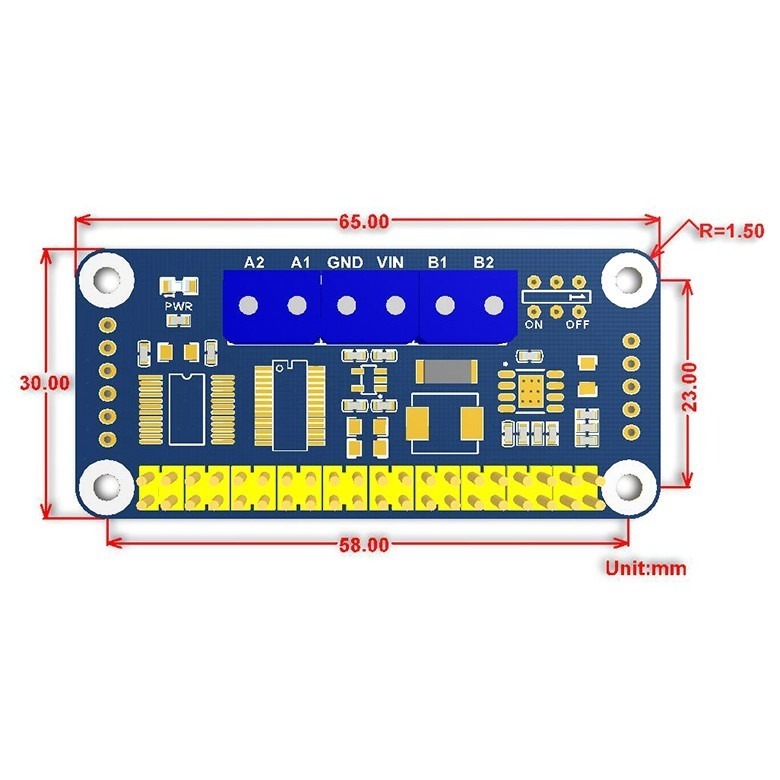

外形尺寸
產品資料
資料包括:
- 使用者手冊
- 原理圖
- 示例程式
- 開發資料
路徑: www.waveshare.net/wiki/Motor_Driver_HAT [ http://www.waveshare.net/wiki/Motor_Driver_HAT ]
詳細配置
- Motor Driver HAT ×1
- RPi銅柱包(2PCS套) ×1
