詳盡技術資料請見原廠或供應商 /espressif/esp-iot-solution/blob/master/docs/zh_CN/hw-reference/ESP-Prog_guide.rst [ https://github.com/espressif/esp-iot-solution/blob/master/docs/zh_CN/hw-reference/ESP-Prog_guide.rst ] 料號:ESP-PROG
1. 概述
ESP-Prog 是一款樂鑫推出的開發調試工具,具有自動下載固件、串口通信、JTAG 在線調試等功能。自動下載固件和串口通信功能適用於 ESP8266 和 ESP32 平臺,JTAG 在線調試功能適用於 ESP32 平臺。
ESP-Prog 使用簡單方便,僅用一根 USB 線即可實現與電腦的連接,電腦端可識別出下載功能和 JTAG 功能對應的兩個端口。
ESP-Prog 可使用排線與用戶板連接,連接器可選 2.54 mm 和 1.27 mm 兩種間距的封裝,具有防呆設計。用戶板上需按對應順序放置 Program (6-Pin) 和 JTAG (10-Pin) 的連接器。
考慮到不同用戶板的電源電壓可能不同,ESP-Prog 的兩個接口均可通過 Pin Header 選擇 5V 或者 3.3V 供電,具備較強的電源兼容性。
2. 系統框圖
ESP-Prog 的整體功能框圖:
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/block.png)
3. 硬件介紹

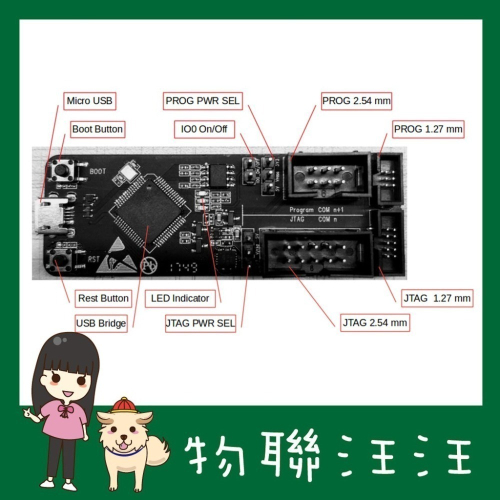

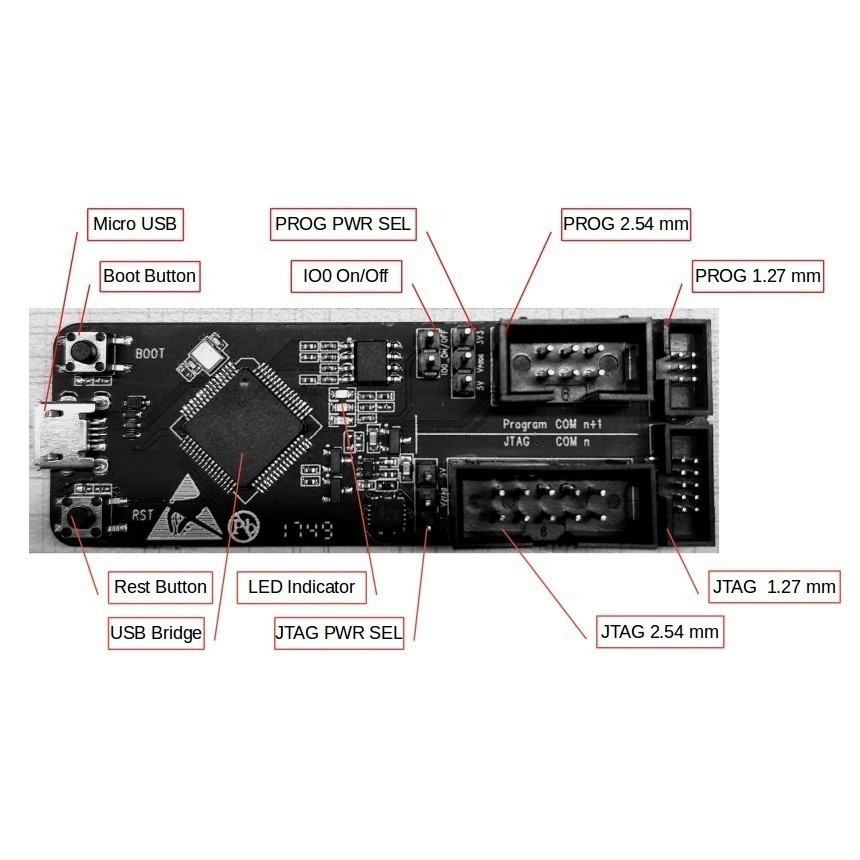

下圖總體介紹 ESP-Prog 板子上各功能的位置。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/modules.png)
3.1. PCB 佈局和尺寸
下面是 ESP-Prog 的 PCB 設計圖,介紹了板子尺寸和接口的絲印標注。ESP-Prog 硬件原理圖,PCB 文件,BOM 等文件參考 樂鑫 硬件參考設計 [ http://espressif.com/zh-hans/support/download/documents?keys=%E5%8F%82%E8%80%83%E8%AE%BE%E8%AE%A1 ] 。
- Top side
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/top.jpg)
- Bottom side
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/bottom.jpg)
3.2. 功能介紹
3.2.1. USB Bridge 的工作模式
ESP-Prog 採用 FTDI 公司的 FT2232HL 為 USB Bridge Controller芯片,可通過配置將 USB 2.0接口轉換為支持多種工業標準的串行和並行接口。ESP-Prog 使用 FT2232HL默認的雙異步串行接口模式,用戶只需在電腦上安裝相應的 FT2232HL驅動程序 [ http://www.ftdichip.com/Drivers/VCP.htm ] 即可使用。
Note
電腦端識別出兩個端口,端口序號大的是 Program 接口,序號小的是JTAG 接口。
3.2.2. 通訊接口
ESP-Prog 上與 ESP32 產品板連接的部分,既有 Program 接口,又有 JTAG 接口。用戶板上的接口順序需要按照 ESP-Prog 上的規定設計。
- Program 接口 Program 接口有 6 個管腳,包括了 UART 接口 (TXD, RXD)、啟動模式選擇管腳 (ESP_IO0) 和復位管腳 (ESP_EN)。用戶板上 Program 接口管腳設計應如下圖。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/program_pin.png)
- JTAG 接口 用戶板上的 JTAG 接口順序應如下圖設計。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/JTAG_pin.png)
- 防呆設計 ESP-Prog 接口使用牛角座連接器(DC3-6P/DC3-10P),具有防反接功能。建議用戶板上使用此類型的連接器。如 FTSH-105-01-S-DV-* 或 DC3-*P。
Note
排線具有方向性,請使用官方提供的排線。
3.2.3. 自動下載功能
ESP-Prog 具有自動下載功能。連接 Program 接口到用戶板之後,下載程序會控制復位管腳和啟動模式選擇管腳的狀態,執行下載命令後可實現設備自動下載和運行,無需用戶手動重啟和選擇下載模式。 ESP-Prog 上的兩個按鍵能實現手動復位設備和控制設備的啟動模式。 自動下載電路的原理圖如下。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/Auto_program.png)
3.2.4. 延時電路
延時電路包括了 Bus Buffer、反相器、MOS 管、一階 RC 電路等器件。延時電路的作用實現 ESP32 芯片在上電或復位過程中,先完成自身的上電啟動或復位,再與 JTAG 的信號接通,確保其上電或復位過程不被 JTAG 影響。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/delay_cricuit.png)
3.2.5. LED 狀態指示
- 當系統的 3.3 V 電源通電時,紅色 LED 燈亮起;
- 當下載板向 ESP32 發送數據時,綠色 LED 燈亮起;
- 當下載板接收來自 ESP32 的數據時,藍色 LED 燈亮起。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/prog_led.jpg)
3.2.6. 跳針功能描述
Program 和 JTAG 接口中的參考電源可以通過跳線帽來選擇,如下圖所示。
- 接口電源選擇跳針 中間的 Pin header 是每個接口的電源輸入管腳。其與 5V連接,接口的電源輸出為 5V。其與 3.3V 連接,接口電源輸出為 3.3V。
- IO0 On/Off 跳針 IO0 是 ESP8266 和 ESP32 的 Boot 模式選擇管腳,芯片上電後 IO0 做正常GPIO 使用。為了使 ESP-Prog 自動下載電路不影響客戶板上 IO0 的正常使用,用戶可手動控制 IO0 的通斷。
![](https://github.com/espressif/esp-iot-solution/raw/master/docs/_static/hw-reference/esp-prog/prog_power_sel.jpg)
4. 使用步驟
- 通過 USB 線連接 ESP-Prog 調試板和電腦端的 USB 口。
- 在電腦端安裝 FT2232HL 芯片驅動 [ http://www.ftdichip.com/Drivers/VCP.htm ] 。電腦端識別到兩個端口,表明驅動已安裝成功。
- 用 Pin header 選擇 Program/JTAG 接口上的電源輸出電壓。
- 用灰排線連接調試板和 ESP 產品板。
- 使用官方軟件工具或腳本,即可實現 ESP32 產品板的自動下載和 JTAG 調試功能。
5. 資料鏈接
- 樂鑫 [ http://www.espressif.com/ ]
- ESP-Prog PCB 文件 [ http://espressif.com/zh-hans/support/download/documents?keys=%E5%8F%82%E8%80%83%E8%AE%BE%E8%AE%A1 ]
- ESP32 JTAG 調試使用介紹 [ https://docs.espressif.com/projects/esp-idf/en/stable/api-guides/jtag-debugging/index.html# ]
- Flash 下載工具 (ESP8266 & ESP32) [ http://www.espressif.com/zh-hans/support/download/other-tools# ]
- FT2232HL 芯片驅動 [ http://www.ftdichip.com/Drivers/VCP.htm ]

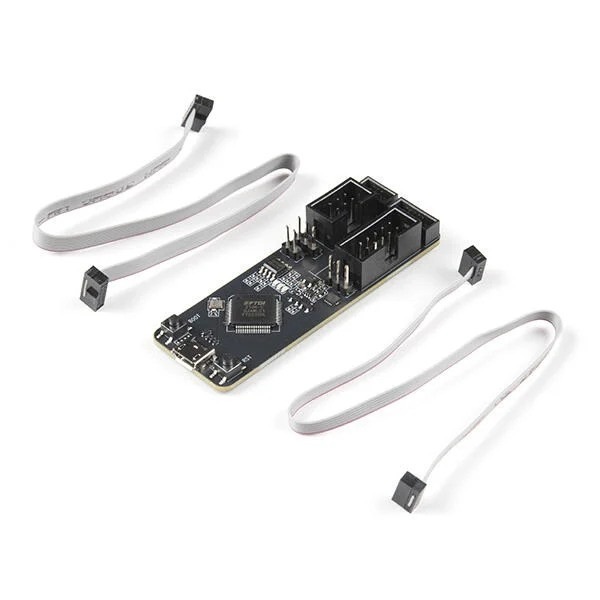

6. 商品內容
- ESP-PROG 燒錄器 X 1

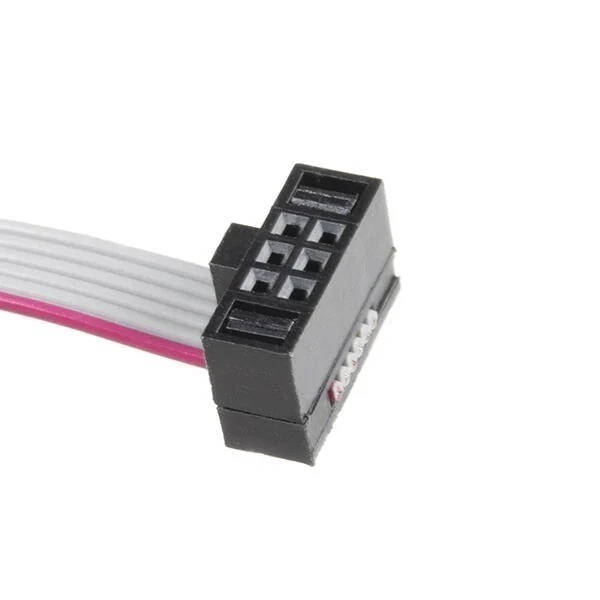

- 10-pin 1.27mm JTAG Cable X 1
- 6-pin 1.27mm PROG Cable X 1
