詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/Pico-LCD-1.14.htm [ https://www.waveshare.net/shop/Pico-LCD-1.14.htm ] 料號:WS-19340
1.14 英寸 LCD Pico 擴充套件板
內建 ST7789 驅動晶片,使用 SPI 介面通訊
提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程資料
我的特點
- 240 × 135 解析度 IPS 液晶屏,65K 彩色,能清晰地顯示彩色圖片
- 使用 SPI 控制,確保不會佔用太多介面引腳資源
- 自帶 4 個按鍵,方便擴充套件應用
- 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程式)
我的引數
工作電壓 | 2.6 ~ 5.5V | 解析度 | 240 × 135pixels |
---|---|---|---|
通訊介面 | 4-wire SPI | 顯示尺寸 | 24.91 × 14.86mm |
顯示面板 | IPS | 畫素大小 | 0.1101 × 0.1035mm |
控制晶片 | ST7789 | 產品尺寸 | 52.00 × 25.00mm |
基於樹莓派 Pico 介面設計
適用於 Raspberry Pi Pico 系列主機板、焊接排母,可直接連線到 Pico
自帶 4 個按鍵,方便擴充套件應用

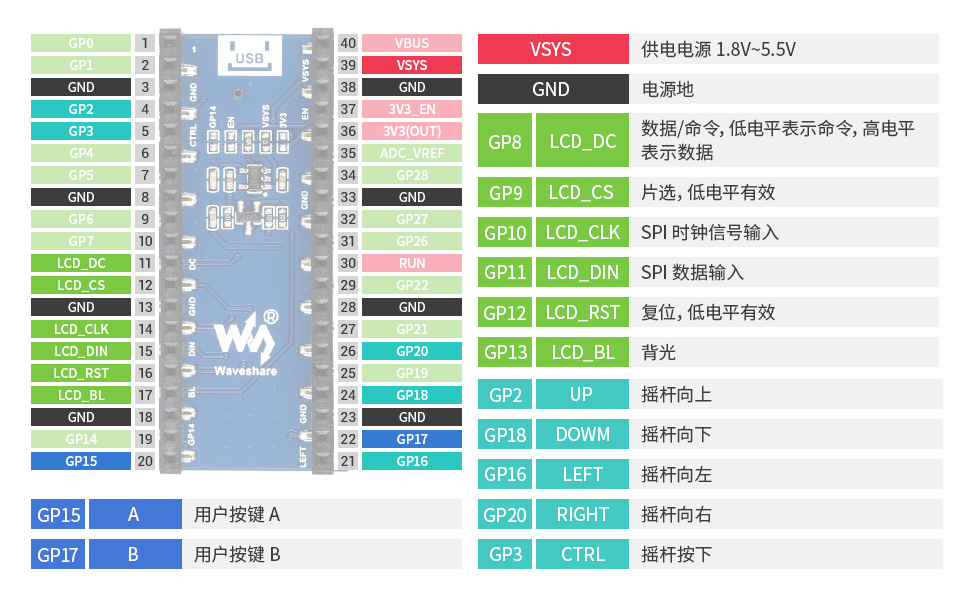

引腳排列介紹
我的尺寸
資料及服務
- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 電路原理圖
- 示例程式
- 開發資料
(例程資料以連結中實際給出的為準)
資料路徑:www.waveshare.net/wiki/Pico-LCD-1.14 [ http://www.waveshare.net/wiki/Pico-LCD-1.14 ]
