詳盡技術資料請見原廠或供應商 https://wiki.seeedstudio.com/reTerminal/ [ https://wiki.seeedstudio.com/reTerminal/ ] 料號:110070048
溫馨提示
- 本商品為專用於雛形研發實驗之非隨插即用的射頻模組,並非通用終端產品。故須經具備相關知識之專業人士(如:工程師、研究師生、或創客)撰寫程式、燒錄、焊接、外接天線等二次加工,或須與主機板連接使用等方式,始具備訊號傳輸功能,非屬電信管制射頻器材。
- 專業人士在購買前敬請詳閱商品說明與原廠規格書,始可用於您自己的原型設計中自行實驗與實作完整通訊功能。
- 商品本身初始無任何預設應用或功能,故一般消費者上電後無法直接使用,切勿購買。
要完全發揮 reTerminal,您可能需要自行更新內建的 Raspberry Pi OS、或是安裝其他版本適用於 Raspberry Pi 的 Linux 作業系統。因為 Raspberry Pi 4 Compute Module 與常見的開發板在硬體架構上略有不同,請務必詳閱原廠 wiki [ https://wiki.seeedstudio.com/reTerminal/ ] 、確認自己有能力進行升級處理,再加以購買。我們也寫了一篇經驗談,放在 reTerminal 系統升級注意事項 [ https://glob.makehub.tw/post/reterminal-system-upgrade-notes/ ] ,請務必詳加了解系統升級步驟。
(取自中文 wiki)

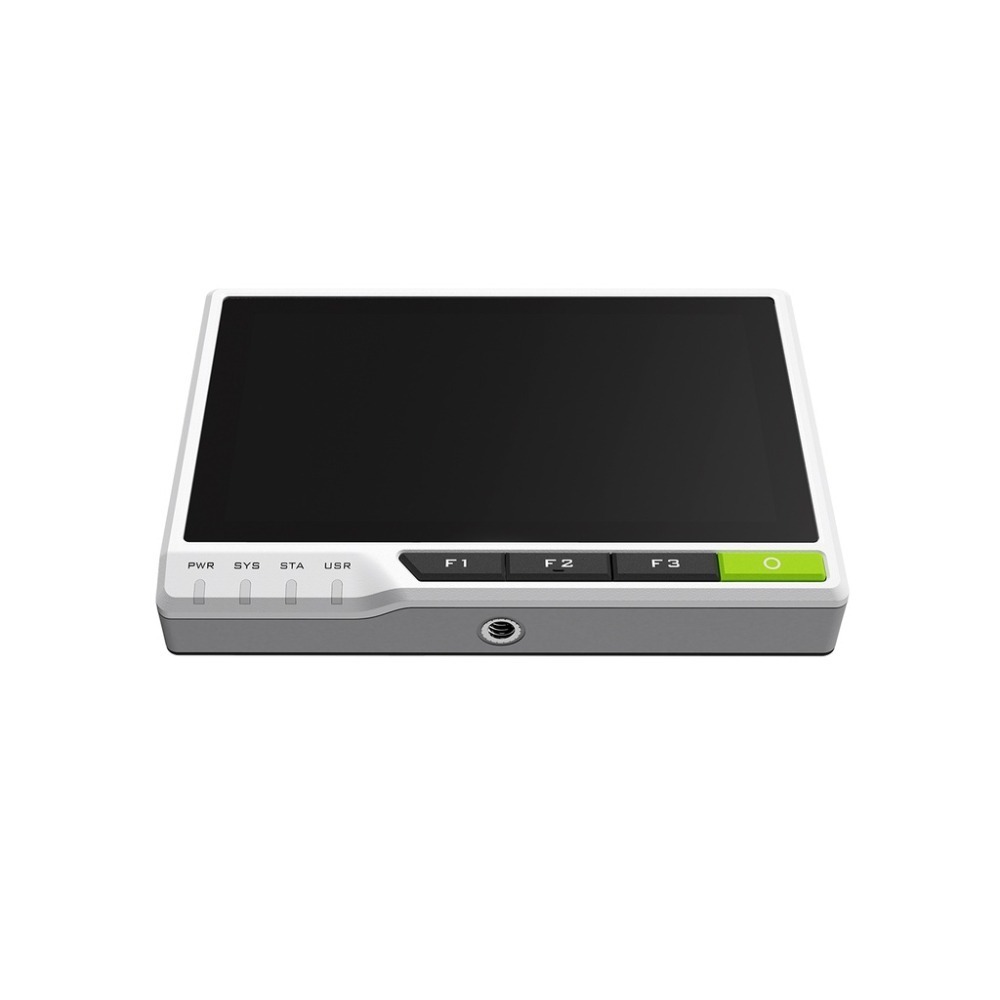

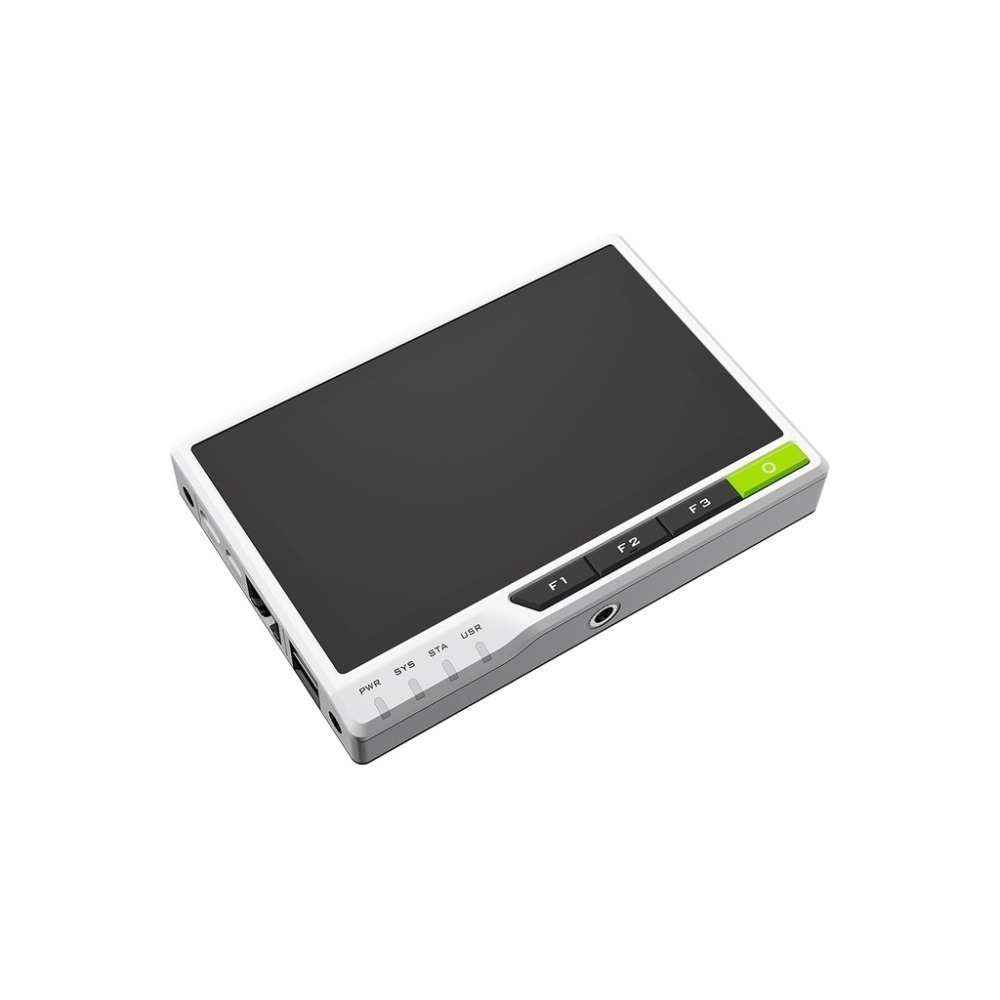

介紹一下reTerminal,我們reThings家族的一個新成員。這款未來就緒的人機界面(HMI)設備可以輕鬆有效地與物聯網和雲系統合作,在邊緣解鎖無窮的場景。
reTerminal由樹莓派計算模塊4(CM4)驅動,它是一個四核Cortex-A72 CPU,運行頻率為1.5GHz,5英寸IPS電容式多點觸摸屏幕,分辨率為1280 x 720。它有足夠的內存(4GB)來執行多任務,也有足夠的eMMC存儲(32GB)來安裝操作系統,實現快速啟動時間和流暢的整體體驗。它具有雙頻2.4GHz/5GHz Wi-Fi和藍牙5.0 BLE的無線連接。
reTerminal由一個高速擴展接口和豐富的I/O組成,具有更多的擴展性。該設備具有安全功能,如具有基於硬件的安全密鑰存儲的加密協處理器。它還內置了加速器、光傳感器和RTC(實時時鐘)等模塊。reTerminal有一個千兆以太網端口,用於更快的網絡連接,也有雙USB 2.0 Type-A端口。reTerminal上的40針Raspberry Pi兼容頭為廣泛的物聯網應用打開了方便之門。
reTerminal開箱即帶Raspberry Pi操作系統。因此,你所要做的就是把它連接到電源上,並立即開始構建你的物聯網、人機界面和邊緣人工智能應用
特性¶ [ https://wiki.seeedstudio.com/cn/reTerminal/#_1 ]
- 集成模塊化設計,具有高穩定性和可擴展性
- 由Raspberry Pi計算機模塊4提供動力,配備4GB內存和32GB eMMC
- 5英寸IPS電容式多點觸摸屏幕,1280 x 720,293 PPI
- 採用雙頻2.4GHz/5GHz Wi-Fi和藍牙5.0 BLE進行無線連接
- 高速擴展接口和豐富的I/O,可實現更多的擴展性
- 具有基於硬件的安全密鑰存儲的加密協處理器
- 內置加速器、光線傳感器和RTC等模塊
- 千兆位以太網端口和雙USB 2.0 Type-A端口
- 用於物聯網應用的40針Raspberry Pi兼容針座
- reTerminal 已通過 Microsoft Azure 認證
- 來自合作夥伴 Mender.io [ http://mender.io/ ] 的 Remote management support [ https://wiki.seeedstudio.com/Mender-Server-ODYSSEY-X86/ ] (OTA 軟件更新、配置、故障排除、遠程終端訪問)
規格參數¶ [ https://wiki.seeedstudio.com/cn/reTerminal/#_2 ]
規格參數 | 詳細信息 | |
---|---|---|
平臺 | 處理器 | 博通 BCM2711 四核 Cortex-A72 (ARM v8) |
頻率 | 64-bit SoC @ 1.5GHz | |
內存 | 容量 | 4GB |
技術 | LPDDR4 with on-die ECC | |
eMMC | 容量 | 32GB |
無線 | Wi-Fi | 2.4GHz and 5.0GHz IEEE 802.11b/g/n/ac |
藍牙 | Bluetooth 5.0, BLE | |
屏幕 | LCD | 5-inch 720x1280 LCD |
觸控面板 | 電容觸摸面板 (支持多點觸控) | |
視頻輸出 | HDMI | 1 x Micro HDMI 輸出 (最高支持 4Kp60) |
CSI | 1 x 2線 MIPI CSI 攝像頭 | |
Multimedia | H.265 (4Kp60 解碼) | |
H.264 (1080p60 解碼,1080p30 編碼) | ||
OpenGL ES 3.0 圖形 | ||
內置模塊 | RTC模塊 | 恩智浦半導體 PCF8563T |
低備份電流; 0.25μA 3.0 V 25 ℃ | ||
加速度計 | STMicroelectronics LIS3DHTR | |
16-bit, ±2g/±4g/±8g/±16g 可動態選擇刻度 | ||
加密協處理器 | Microchip ATECC608A | |
基於硬件的安全密鑰存儲,非對稱簽名,驗證,密鑰協議 | ||
光照傳感器 | Levelek LTR-303ALS-01 | |
電子光照傳感器 | ||
內部IO擴展 | Microchip MCP23008-E | |
蜂鳴器 | ≥85dB @10cm 2700±300Hz | |
外部 I/O | GPIOs | 最高五路 UART |
最高五路 I2C | ||
最高五路 SPI | ||
1 × SDIO | ||
1 × DPI (並行 RGB 顯示器) | ||
1 × PCM | ||
1 × PWM 通道 | ||
最高三路 GPCLK 輸出 | ||
垂直擴展接口 | 1 × PCIe2 總線 (5Gbps) | |
1 × USB 2.0 | ||
26 x GPIOs | ||
POE | ||

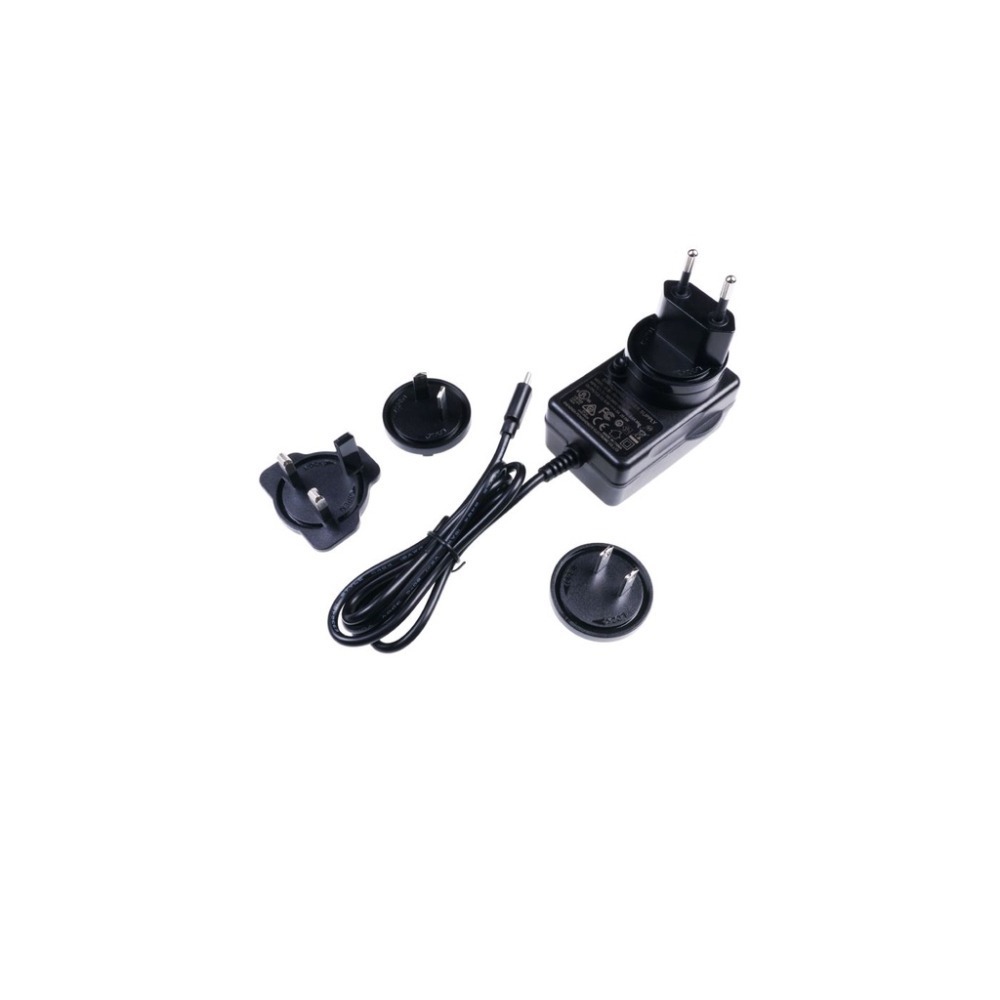

電源 | 5V@4A DC | |
操作溫度 | 操作溫度 | 0 - 70°C( For the LCD Screen: 0 - 60°C) |

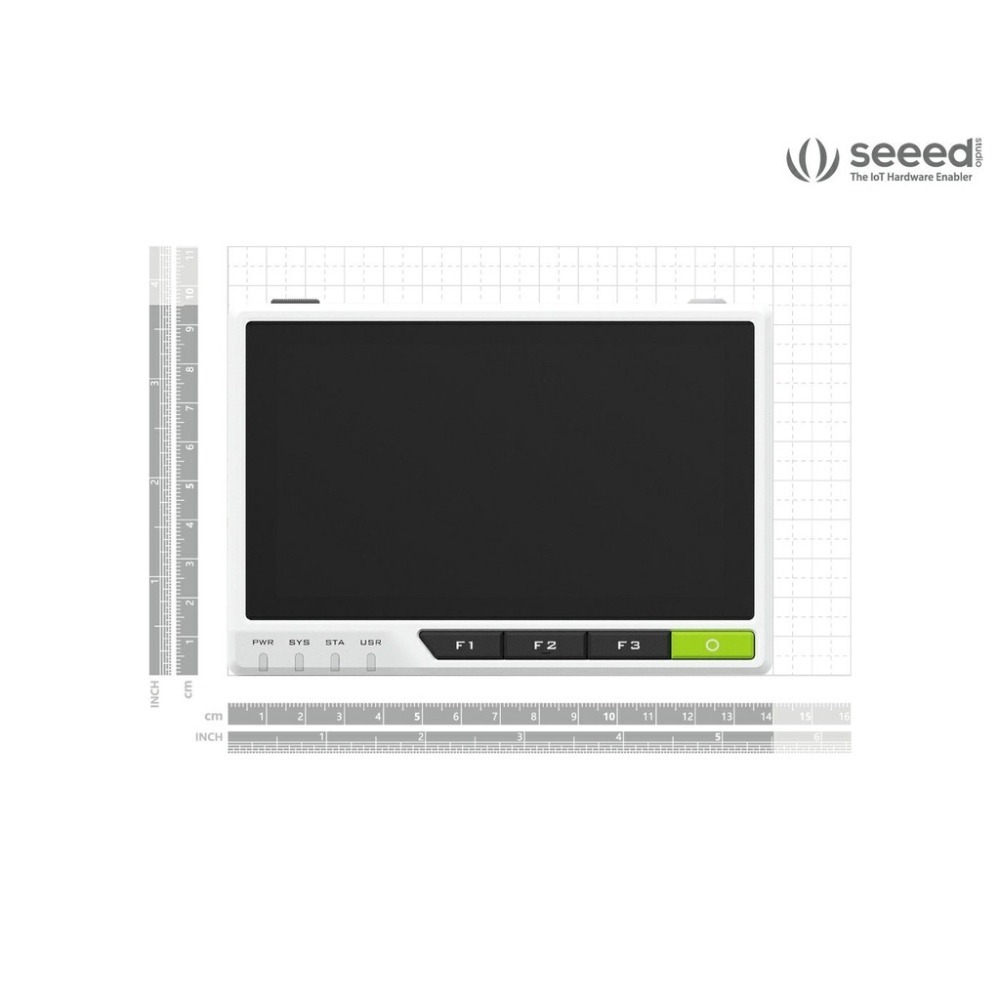

外部規格 | 尺寸 | 140mm x 95mm x 21mm |
硬件概覽¶ [ https://wiki.seeedstudio.com/cn/reTerminal/#_3 ]
總線框圖¶ [ https://wiki.seeedstudio.com/cn/reTerminal/#_4 ]
引腳圖¶ [ https://wiki.seeedstudio.com/cn/reTerminal/#_5 ]
**注意:**請確認保持reTerminal的方向,如下圖所示。這裡的LCD朝向右側,背面朝向左側。
