詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/RTC-WatchDog-HAT.htm [ https://www.waveshare.net/shop/RTC-WatchDog-HAT.htm ] 料號:WS-20374
樹莓派 RTC 看門狗擴充套件板
RTC 看門狗功能一應俱全
基於樹莓派 40PIN 介面設計
適用於 Raspberry Pi 系列主機板、Jetson Nano
本產品不含 樹莓派 4B [ /shop/Raspberry-Pi-4-Model-B-4GB-RAM.htm ] 和 Jetson Nano [ /shop/Jetson-Nano-Developer-Kit-B01.htm ] ,如有需要,請另行購買
自動復位監控電路
具備自動復位功能的 MAX705 監控電路
高精度時鐘晶片
板載 DS3231SN 高精度時鐘晶片,並帶備用電池座

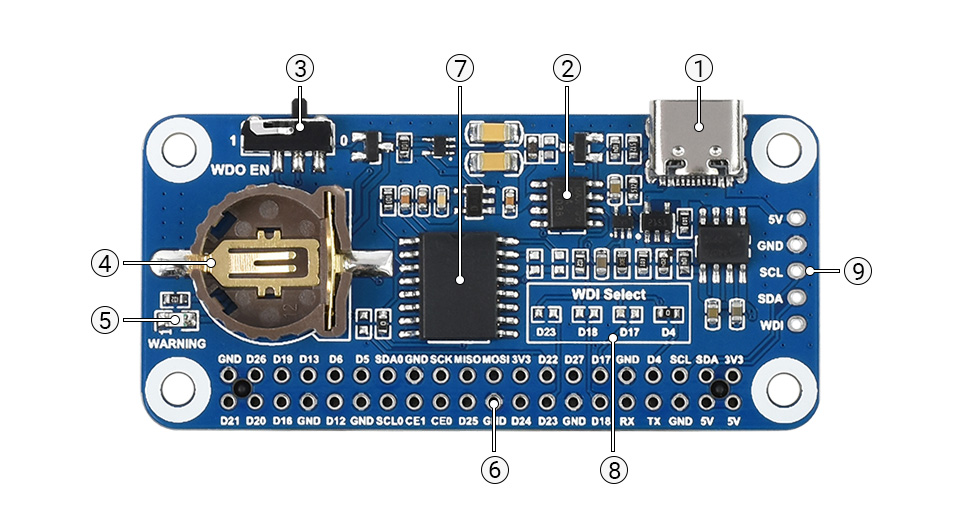

資源簡介
- USB Type-C 供電介面
- MAX705 看門狗晶片
- 看門狗輸出使能
1:看門狗輸出使能
0:看門狗輸出禁用
- CR1220 RTC 電池座
可接入 CR1220 電池,給 RTC 供電
- 看門狗輸出訊號警告
常亮表示看門狗已溢位
- Raspberry Pi 40PIN GPIO 介面
方便接入樹莓派
- RTC 晶片
DS3231 高精度 RTC 晶片
- 看門狗復位管腳選擇
- 控制介面
方便接入其他主控板

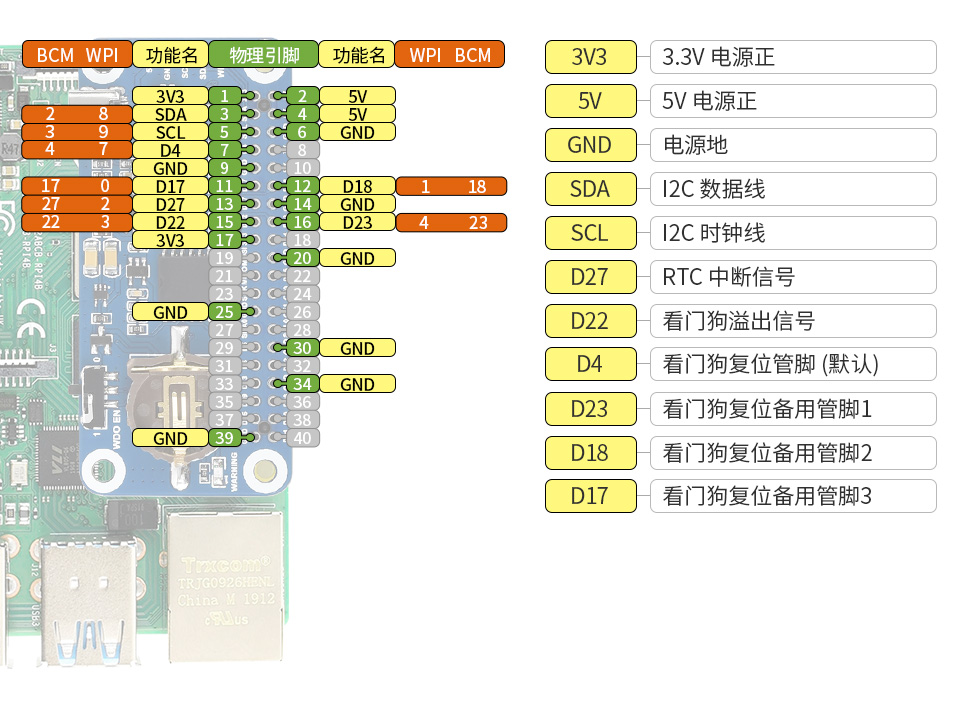

介面定義
產品尺寸
資料及服務
- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 電路原理圖
- 示例程式
- 開發資料
(例程資料以連結中實際給出的為準)
資料路徑:www.waveshare.net/wiki/RTC_WatchDog_HAT [ http://www.waveshare.net/wiki/RTC_WatchDog_HAT ]
配置清單
- [ /photo/accBoard/RTC-WatchDog-HAT/RTC-WatchDog-HAT-1.jpg ]1
- 2
- 3
- RTC WatchDog HAT× 1
- 2×20PIN長排座 × 1
- RPi螺柱包(2PCS套) × 1
此商品暫時沒有評價
