詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/UART-Fingerprint-Sensor-D.htm [ https://www.waveshare.net/shop/UART-Fingerprint-Sensor-D.htm ] 料號:WS-20903

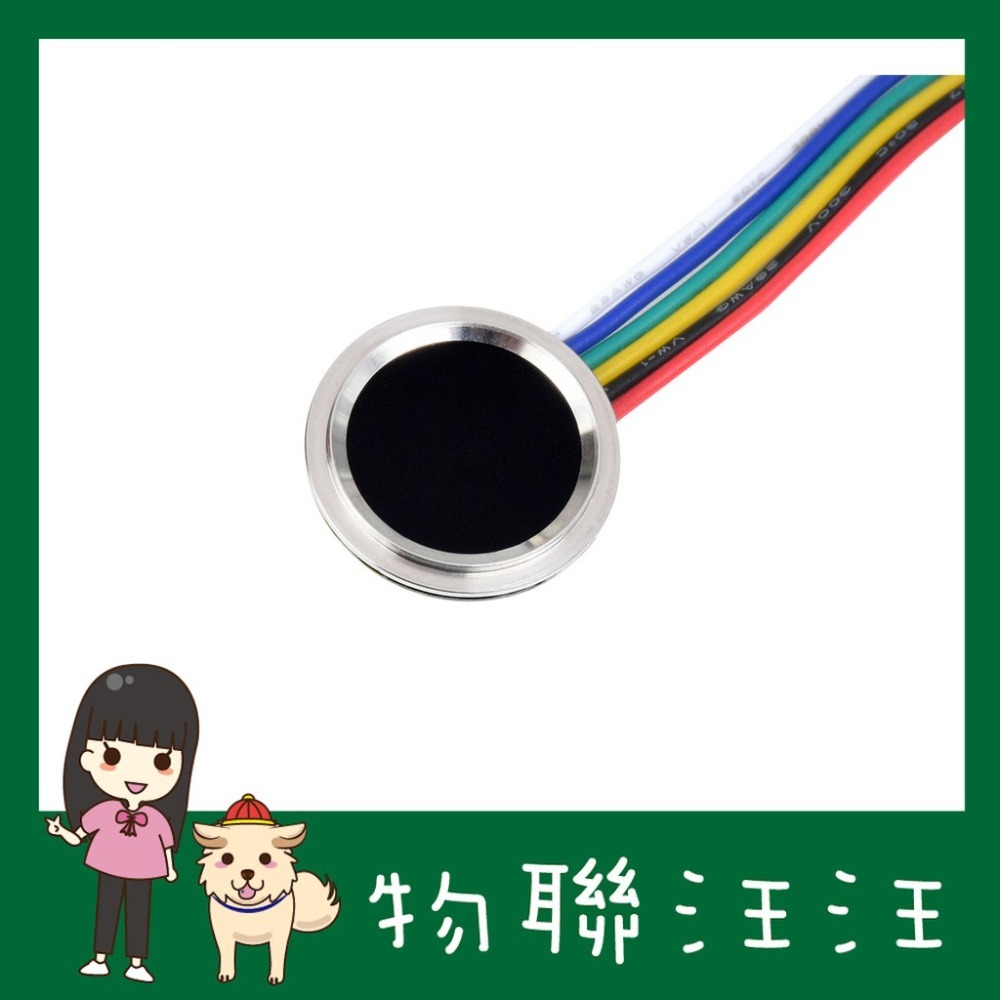

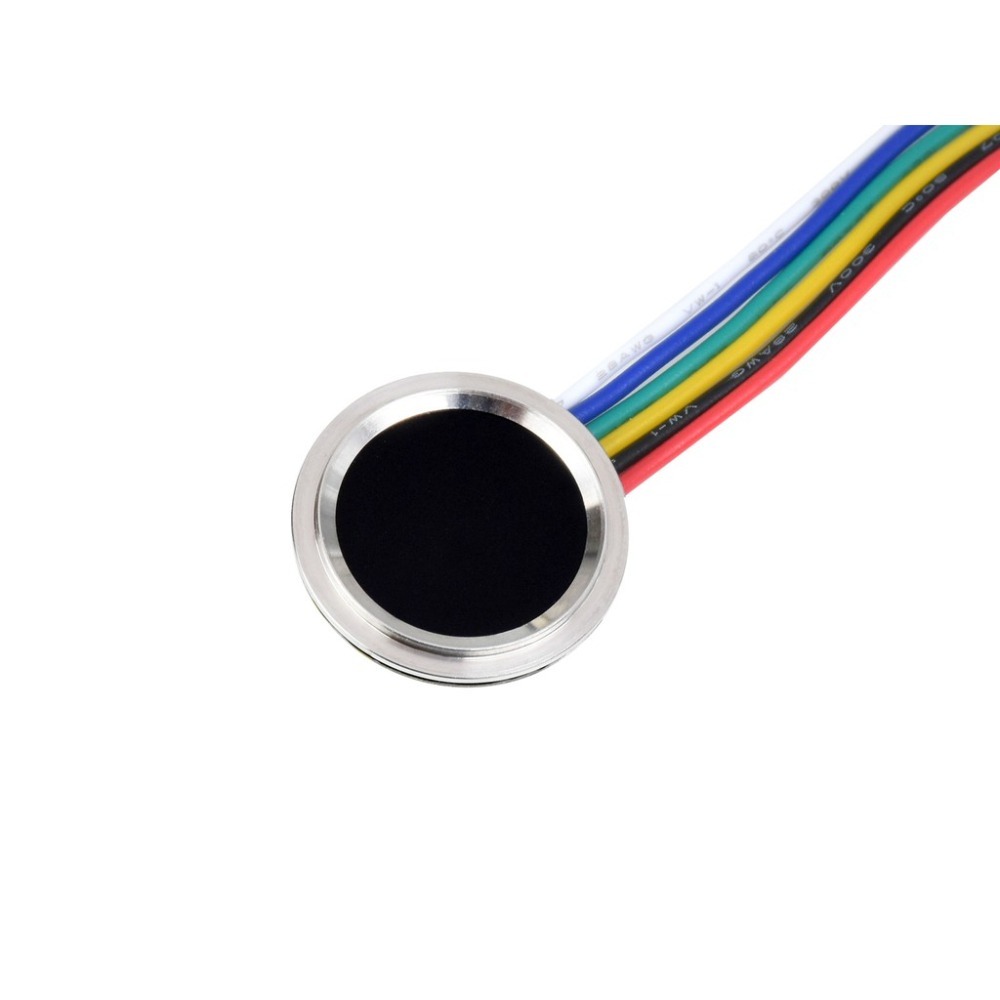

一體式電容指紋模組
360 度旋轉識別
指甲蓋大小,串列埠指令操作

產品特性
採用高效能 Cortex 核心的主控,集成了高安全性商用指紋演算法,支援指紋錄入、影象採集、特徵值提取、模板生成、模板儲存和指紋比對等功能。無需瞭解複雜指紋識別演算法,只需通過串列埠傳送指令即進行二次開發,可快速將我整合到各種對體積和精度要求較高的指紋識別應用中。
- 使用方便,無需瞭解指紋演算法和內部結構,只需簡單的指令就能完成相應操作
- 內建商用演算法,支援指紋錄入、指紋比對、指紋影象提取和指紋特徵值上傳等功能,效能穩定,識別速度快
- 電容式指紋識別,感應靈敏,手指只要輕輕地觸碰採集窗就能快速識別

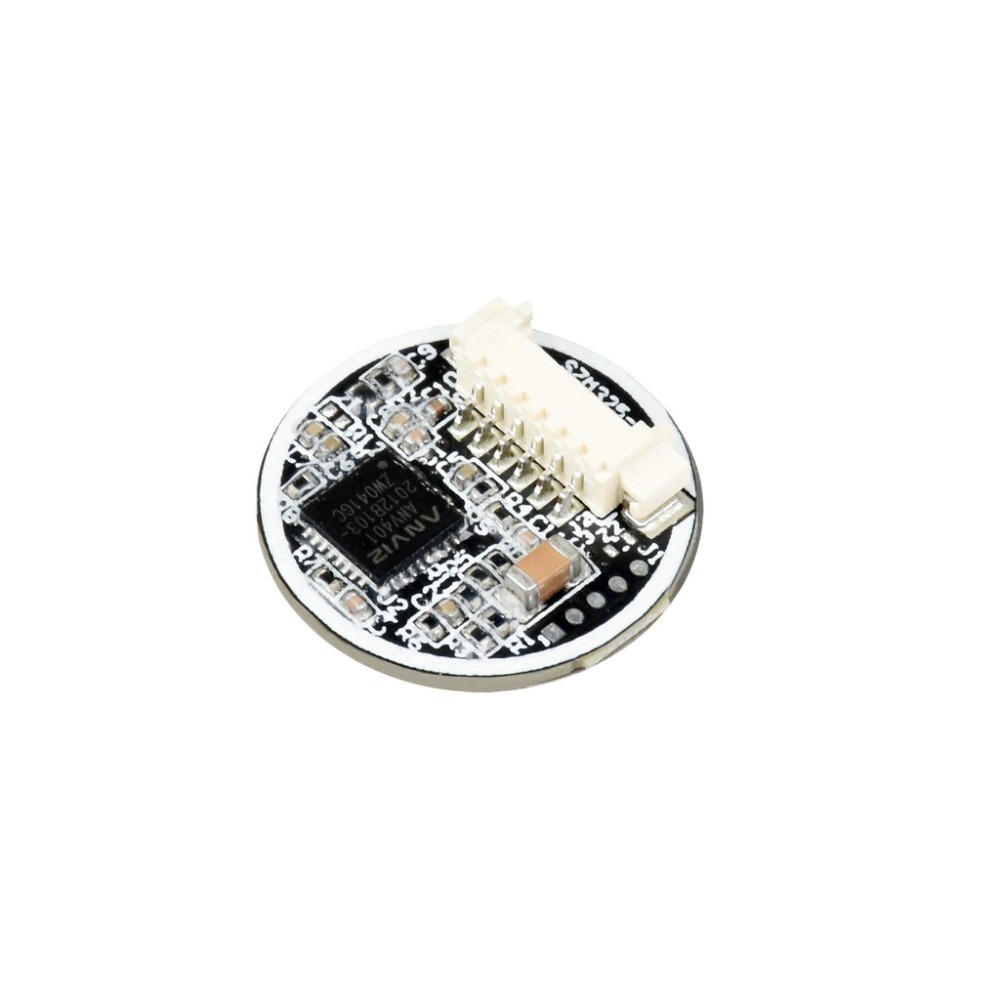

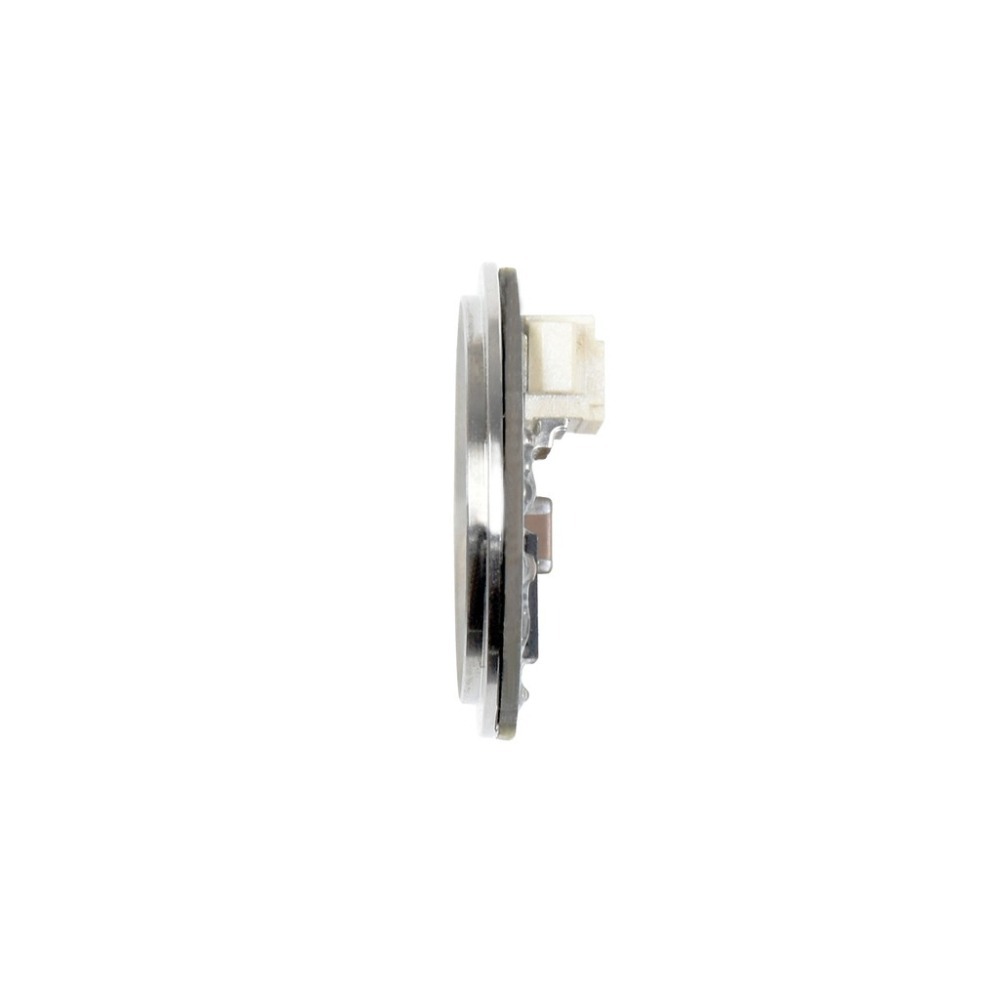

- 硬體整合度高,主控和指紋感測器整合一體,可方便嵌入到各種小體積應用

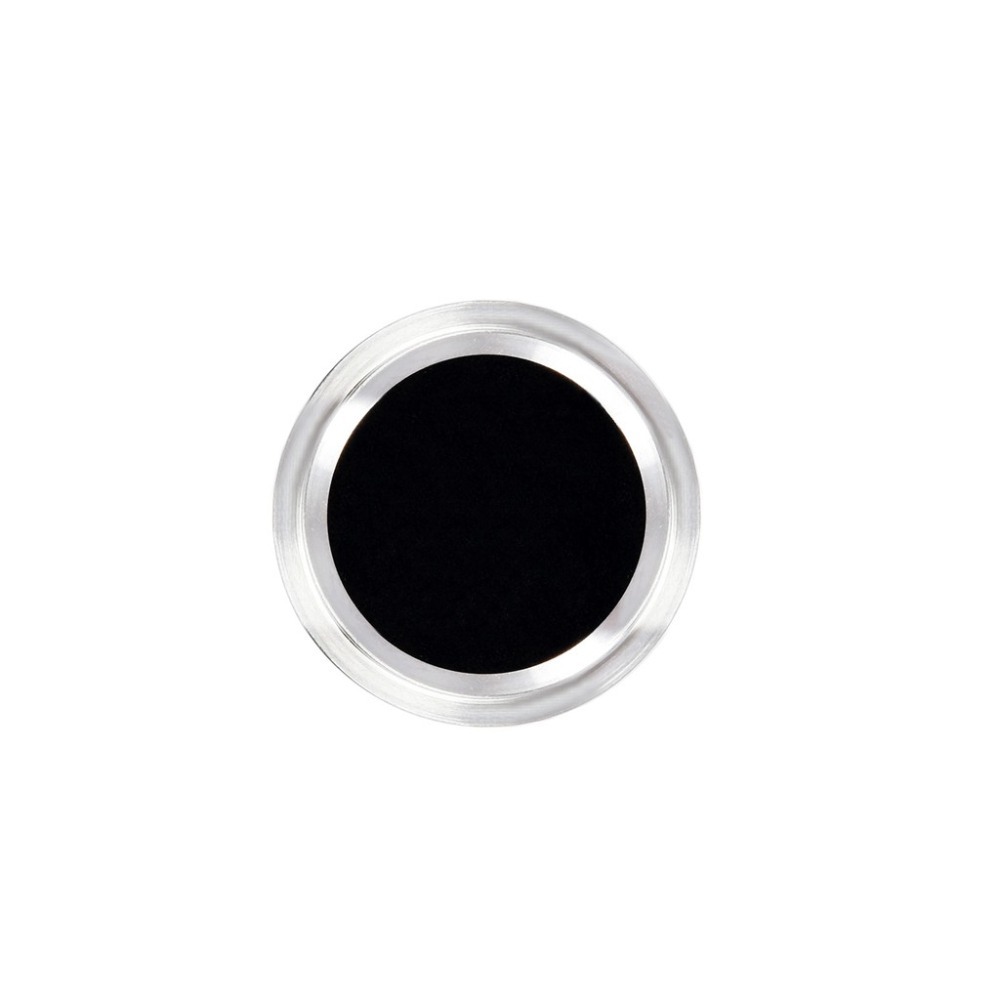

- 不鏽鋼窄邊圓形結構,支援 360 度旋轉識別
- 內建人體感應器件,具有掉電睡眠和觸控喚醒功能,功耗更低
- 板載 UART 介面,方便接入 STM32 和 Raspberry Pi 等硬體平臺
產品引數
| 感測器型別 | 電容式觸控式感測器 |
|---|---|
| 解析度 | 508 DPI |
| 影象畫素陣列 | 160×160 |
| 影象灰度等級 | 8 級灰度 |
| 感測器尺寸 | R15.5 mm |
| 指紋容量 | 150 枚 |
| 比對時間 | < 500 ms (1:N,且 N≤100) |
| 認假率 | < 0.001% |
| 拒真率 | < 0.1% |
| 工作電壓 | 2.7~3.3V |
| 工作電流 | < 50mA |
| 睡眠電流 | < 16uA |
| 靜電測試 | 接觸放電 8KV / 空氣放電 15KV |
| 通訊介面 | UART |
| 通訊波特率 | 19200 bps |
| 工作環境 | 溫度:-20°C ~ 70°C;溼度:40%RH ~ 85%RH (無凝霜) |
| 儲存環境 | 溫度: -40°C ~ 85°C;溼度:< 85%RH(無凝霜) |
引腳說明

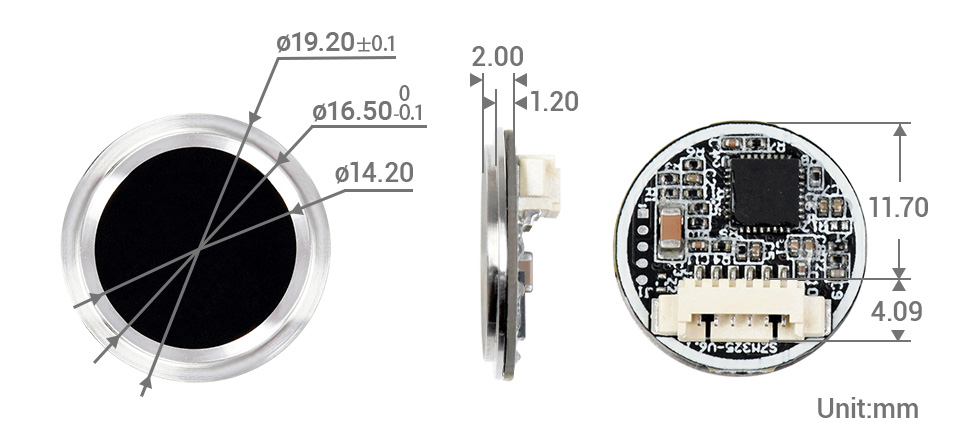

產品尺寸

產品選型
| PK項 | UART Fingerprint Reader [ /shop/UART-Fingerprint-Reader.htm ] | Capacitive Fingerprint Reader [ /shop/Capacitive-Fingerprint-Reader.htm ] | UART Fingerprint Sensor (R) [ /shop/UART-Fingerprint-Sensor-R.htm ] | UART Fingerprint Sensor (C) [ /shop/UART-Fingerprint-Sensor-C.htm ] | UART Fingerprint Sensor (D) [ /shop/UART-Fingerprint-Sensor-D.htm ] |
|---|---|---|---|---|---|
| 感測器型別 | 光學式指紋模組 | 電容式指紋模組 | |||
| 優點 | 成本低,壽命長,抗靜電能力強 | 體積小,功耗低 | |||
| 精度高,採集及識別效果好 | 採體面積小,精度高,採集及識別效果好 | ||||
| 缺點 | 體積大,精度低,受光照影響 | 對環境要求高(溫度,溼度,灰塵,空氣鹼性) | |||
| 特點 | 分體式 | 方形一體式 | 圓形一體式 | ||
| 指紋容量 | 4000枚 | 3000枚 | 500枚 | 150枚 | |
| 影象畫素陣列 | 248×296 | 192×192 | 160×160 | ||
| 通訊介面 | UART | UART、USB | UART | ||
| 認假率 | <0.001% | 0.0001% | <0.001% | ||
| 拒真率 | <0.1% | 0.01% | <0.1% | ||
| 感測器壽命 | 10年 | 約20萬次 | 約100萬次 | ||
| 使用條件 | 手指越溼越靈敏 | 手指越幹越靈敏 | |||
| 產品定位 | 頻繁使用,如門禁打卡機 | 對識別精度要求高,如指紋鎖 | |||
| 一般光學式指紋模組主要用於低端產品,電容式指紋模組則大多用於高階產品 | |||||
資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
資料路徑:www.waveshare.net/wiki/UART_Fingerprint_Sensor_(D)_ [ /wiki/UART_Fingerprint_Sensor_(D)_ ]
配置清單
[ /photo/accBoard/UART-Fingerprint-Sensor-D/UART-Fingerprint-Sensor-D-2.jpg ]1
[ /photo/accessories/MX1.25-6PIN-Wire-2.54-200mm.jpg ]2
- UART Fingerprint Sensor (D) × 1
- 杜邦線 散頭 6PIN轉自定義 × 1
