R3 PLUS 開發板
基於 ATMEGA328P-AU,是 Arduino UNO R3 的改進版
相容 Arduino UNO R3

產品引數對比
| R3 PLUS | UNO R3 | 備註 | |
|---|---|---|---|
| 工作電壓 | 5V/3.3V 可選 | 5V | 同時支援 3.3V,可使用更多外圍 |
| 復位按鍵 | 側立式 | 直立式 | 使用側立式按鍵,插上擴充套件板後,也方便復位 |
| Bootloader 開關 | 有 | 無 | 通過開關可設為,上電即跑使用者程式,不必等待 |
| USB 介面 | Micro USB | USB Type B | Micro 使用更廣泛,且不至於無法插入某些擴充套件板 |
| DC 電源插座 | 低高度 | 普通 | 採用低高度的 DC,不用擔心無法插入某些擴充套件板 |
| 電源輸出介面 | 有 | 無 | 可配置為 5V 或 3.3V 輸出,方便對外供電和共地處理 |
| 3.3V 電源輸出 | 800mA Max | 150mA Max | R3 PLUS 驅動能力更強,能驅動更大擴充套件板 |
| 振盪器 | 晶體振盪器 | 陶瓷振盪器 | 採用晶體振盪器,適用於對時鐘基準要求很高的場合 |
| ADC 通道 | 8 | 6 | CFG 可配置為 ADC6,Reserved PIN 改為 ADC7 |
| 插入萬用板 | 支援 | 不支援 | 使用者可自行焊接相應介面,從而插入萬用板 |
| USB 驅動 | 相容所有 主流系統 | 不相容 WIN7/8 精簡版 | 使用 FT232,解決驅動裝不上的問題 |
| 修復韌體丟失 | 支援 | 不支援 | 使用 FT232,使用者可自行修復(免去購買下載器) |
接入微雪擴充套件板效果展示

接上 電機控制模組 [ /shop/Motor-Control-Shield.htm ]接上 Arduino IO 擴充套件板 [ /shop/IO-Expansion-Shield.htm ]

接上 各類感測器模組 [ /shop/Sensors-Pack.htm ]
資源簡介

晶片簡介
- ATMEGA328P-AU
- AMS1117-3.3
3.3V 穩壓晶片
- NCP1117ST50T3G
5V 穩壓晶片
- FT232RL
USB 轉串列埠晶片
介面簡介
- Arduino 介面
相容 Arduino 介面,並增加 2 路模擬輸入 A6、A7 (A6 需配置 CFG 引腳);
側邊引出 2.54 間距排針焊盤,可直接插入萬用板 - ICSP 介面
- Micro USB 介面
用於下載程式與串列埠除錯
- 電源輸出介面
可通過電源配置開關輸出 3.3V 或 5V,常用於對外供電或進行共地處理
- FT232 引出介面
可向主晶片寫入 Bootloader
- DC 電源介面
可接入 7V ~ 12V 範圍內電壓
器件簡介
- 側立復位按鍵
- 電源指示燈
- 串列埠指示燈
- 使用者指示燈
- 500mA 快速自恢復保險絲
- 電源配置
配置 R3 PLUS 工作電壓
- Bootloader 選擇開關
撥到 ON:
開發板上電或者有其他 USB 裝置接入電腦時,開發板會復位撥到 OFF:
上電即跑使用者程式,不必等待;
也不會因為插上其他USB裝置而造成重啟

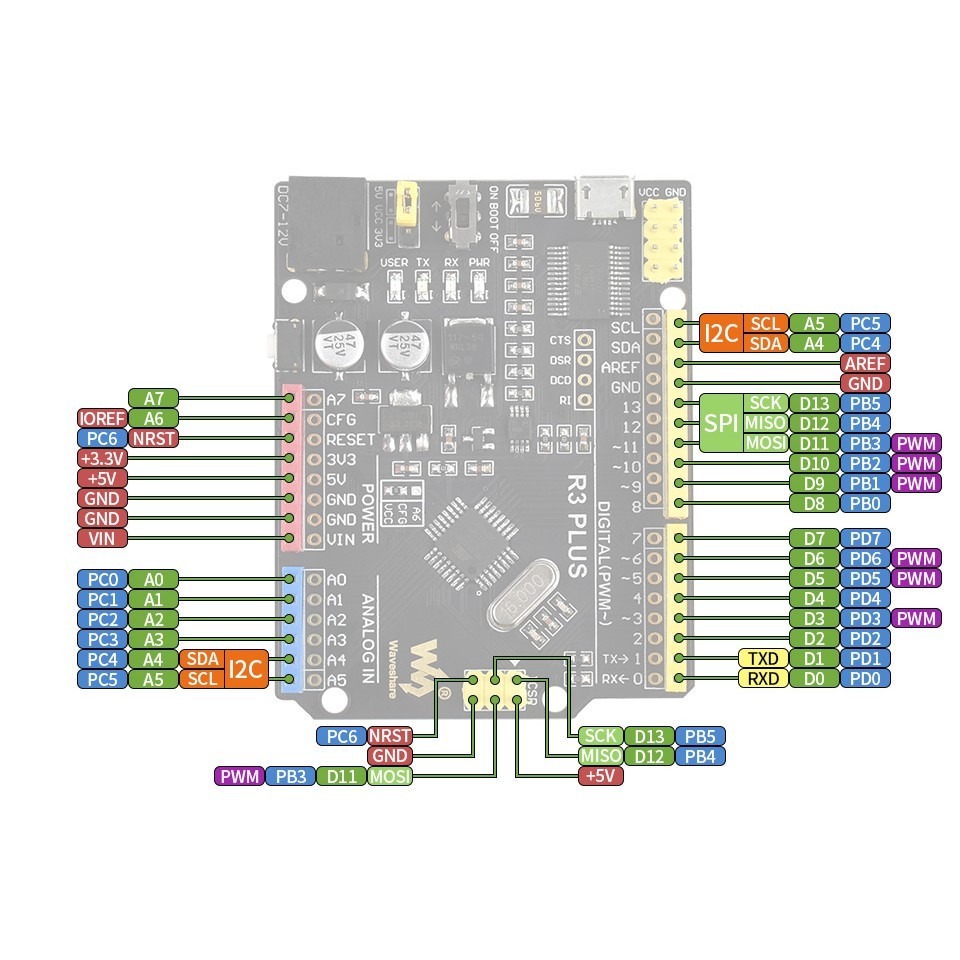

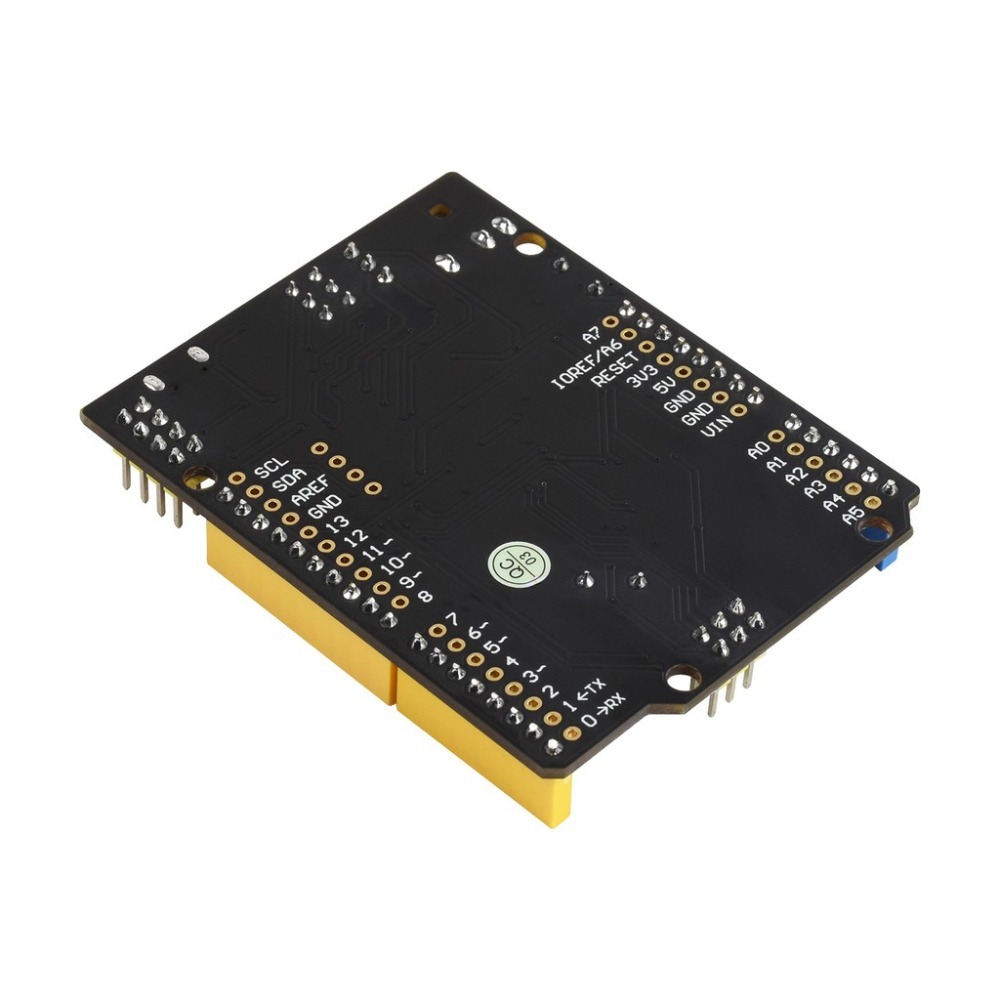

介面定義

外形尺寸

資料及服務
資料路徑:www.waveshare.net/wiki/R3_PLUS [ http://www.waveshare.net/wiki/R3_PLUS ]
配置清單
[ /photo/development-board/R3-PLUS/R3-PLUS-1.jpg ]1
[ /photo/general/USB-micro.jpg ]2
- R3 PLUS × 1
- USB線 type A公口 轉 micro公口 × 1
