UART 通用串列埠通訊模組
傳輸穩定 | 多裝置適用 | 多系統相容
產品特性
- 採用新版 CH343G 晶片，相比 CH340G，支援更高通訊速率：可達 6Mbps；支援更多串列埠 IO 電平：5V/3.3V/2.5V/1.8V
- 支援 Mac、Linux、Android、Windows 7/8/8.1/10/11
- 板載自恢復保險絲和瞬態抑制二極體，防過流過壓，防浪湧，防靜電，提高抗衝擊能力，通訊穩定且安全
- 板載 IO 保護電路，防浪湧，防靜電，通訊穩定且安全
- 板載 TTL 串列埠 3.3V 和 5V 電平轉換引腳，可切換 TTL 通訊電平
- 支援輸出 3.3V/5V (模組由 USB 供電，須將跳線帽跳到 3.3V/5V)
- 採用雙面黑色沉金工藝，耐用且美觀
產品引數
| 主機介面 | USB |
|---|---|
| 裝置介面 | UART |
| 通訊範圍 | 50bps ~ 6Mbps |
| USB 介面 | 介面形式：mini-USB；micro-USB；USB Type-A；USB Type-C 介面保護：自恢復保險絲、ESD 靜電保護 |
| UART 介面 | 介面形式：6PIN 彎排針介面 介面保護：IO 保護二極體電路 |
多重保護電路，安全穩定
板載自恢復保險絲和瞬態抑制二極體，防過流過壓，提高抗衝擊能力；板載 IO 保護電路，防浪湧，防靜電，通訊穩定且安全
多系統相容
支援 Mac、Linux、Android、Windows 7/8/8.1/10/11 等系統
介面簡介
| 指示燈簡介 | |
|---|---|
| PWR | 電源指示燈，接入 USB，檢測到電壓則亮燈 |
| RXD | 接收指示燈，有資料從裝置介面發回時亮燈 |
| TXD | 傳送指示燈，有資料從 USB 口發出時亮燈 |

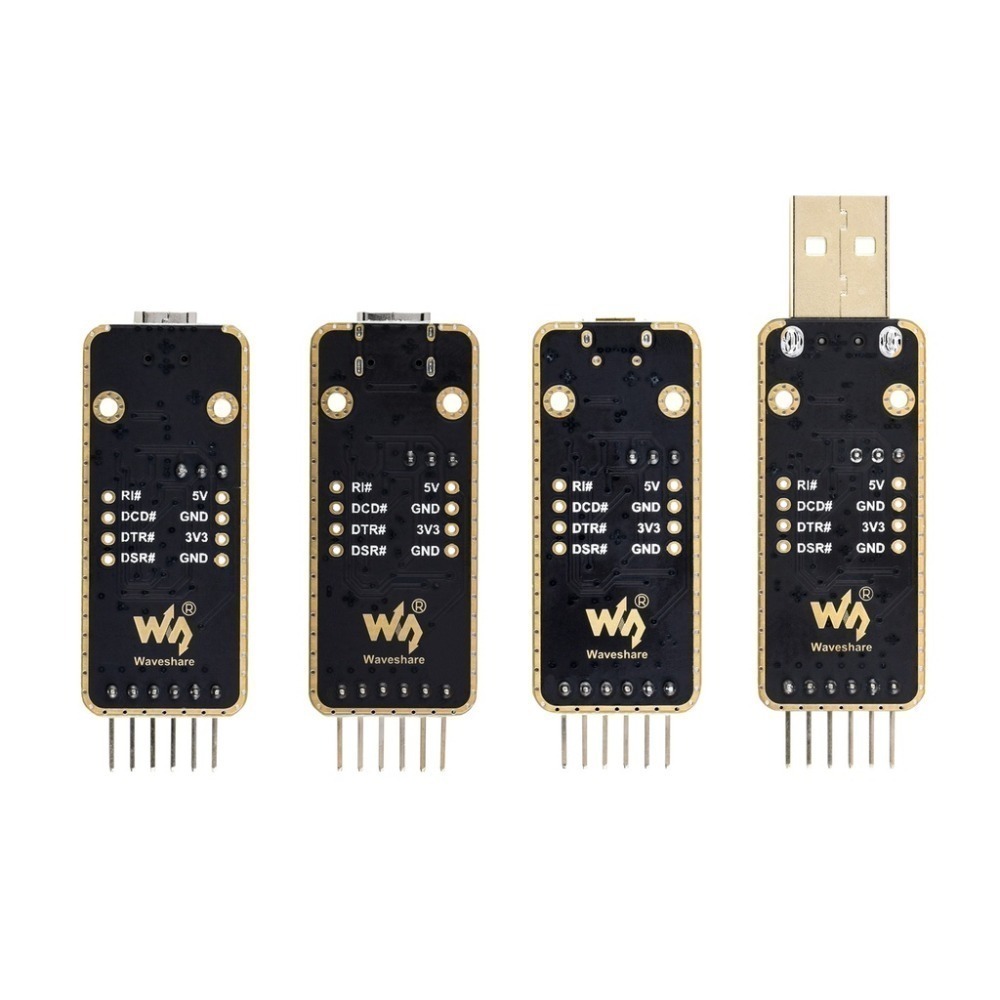

引腳說明
| VCC | 可對外接的裝置提供 5V 或 3.3V 電壓（通過跳線帽設定） |
|---|---|
| GND | 接 GND |
| TXD | 接 MCU.RXD |
| RXD | 接 MCU.TXD |
| RTS# | 接 MCU.CTS |
| CTS# | 接 MCU.RTS |

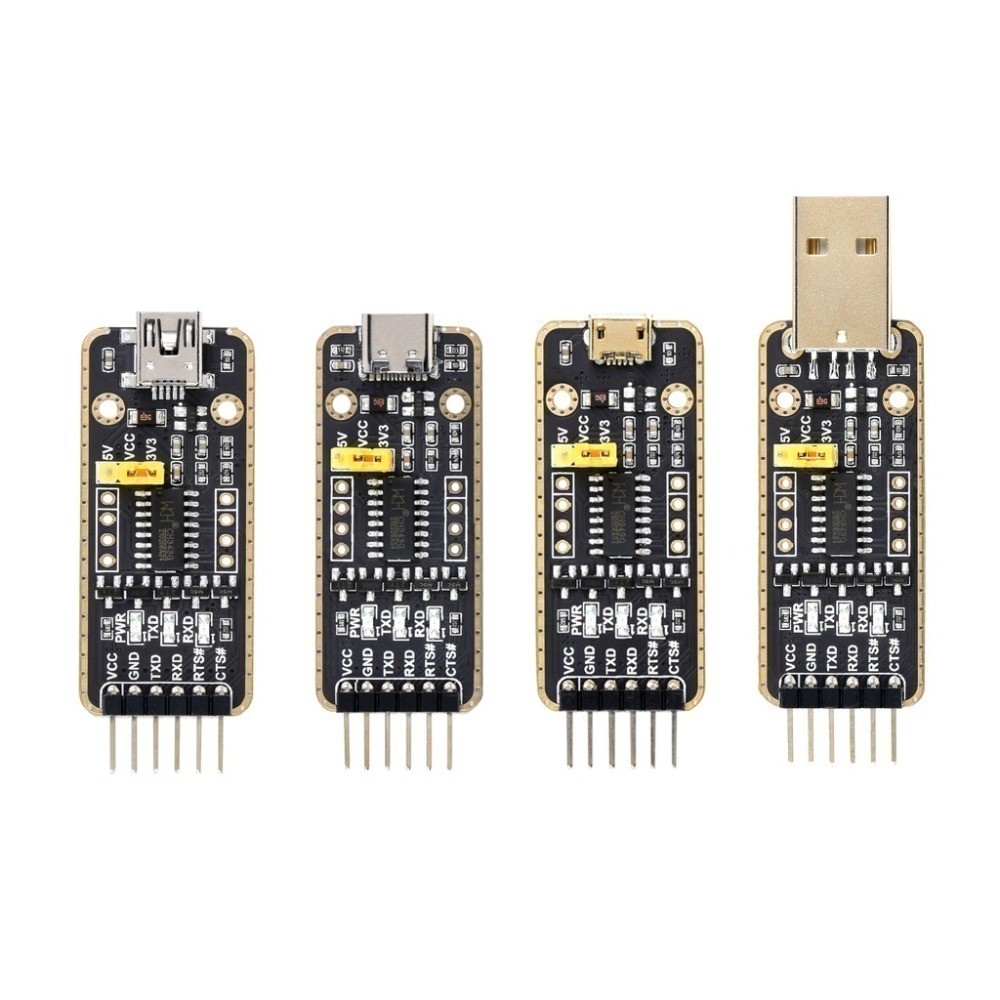

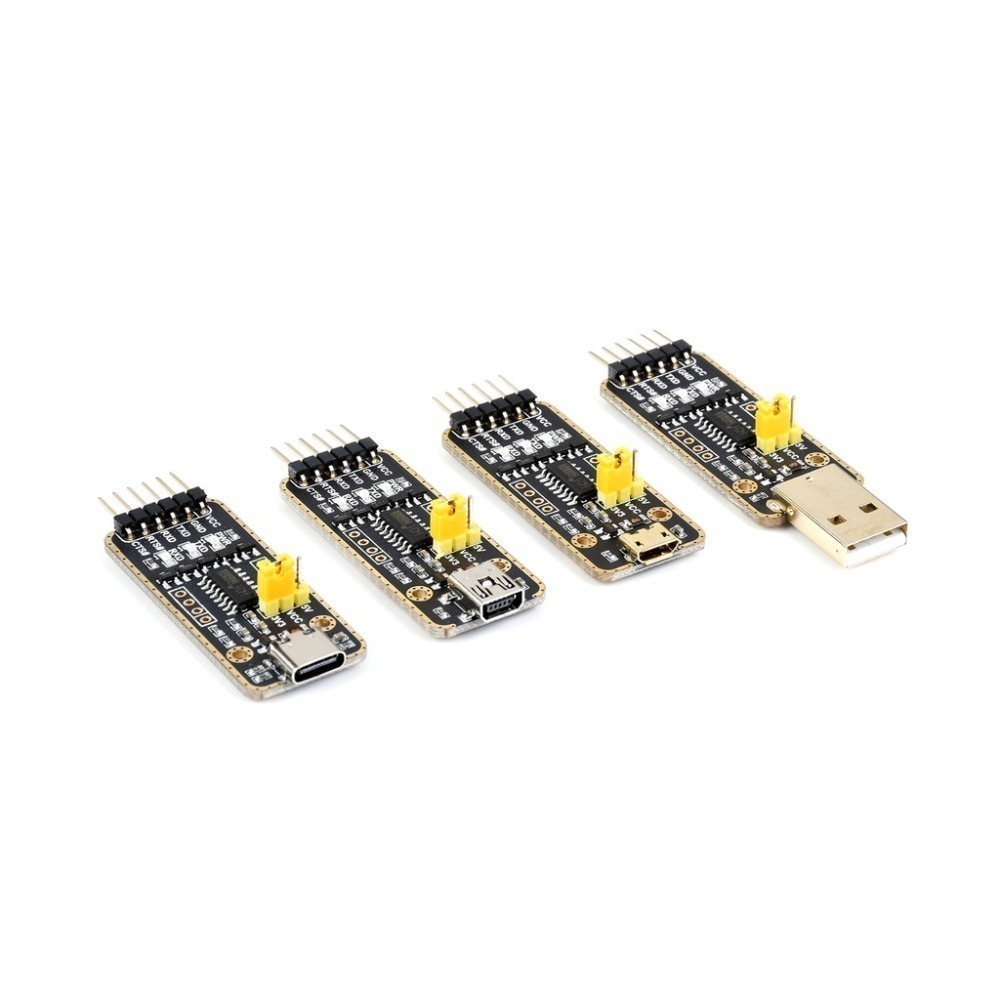

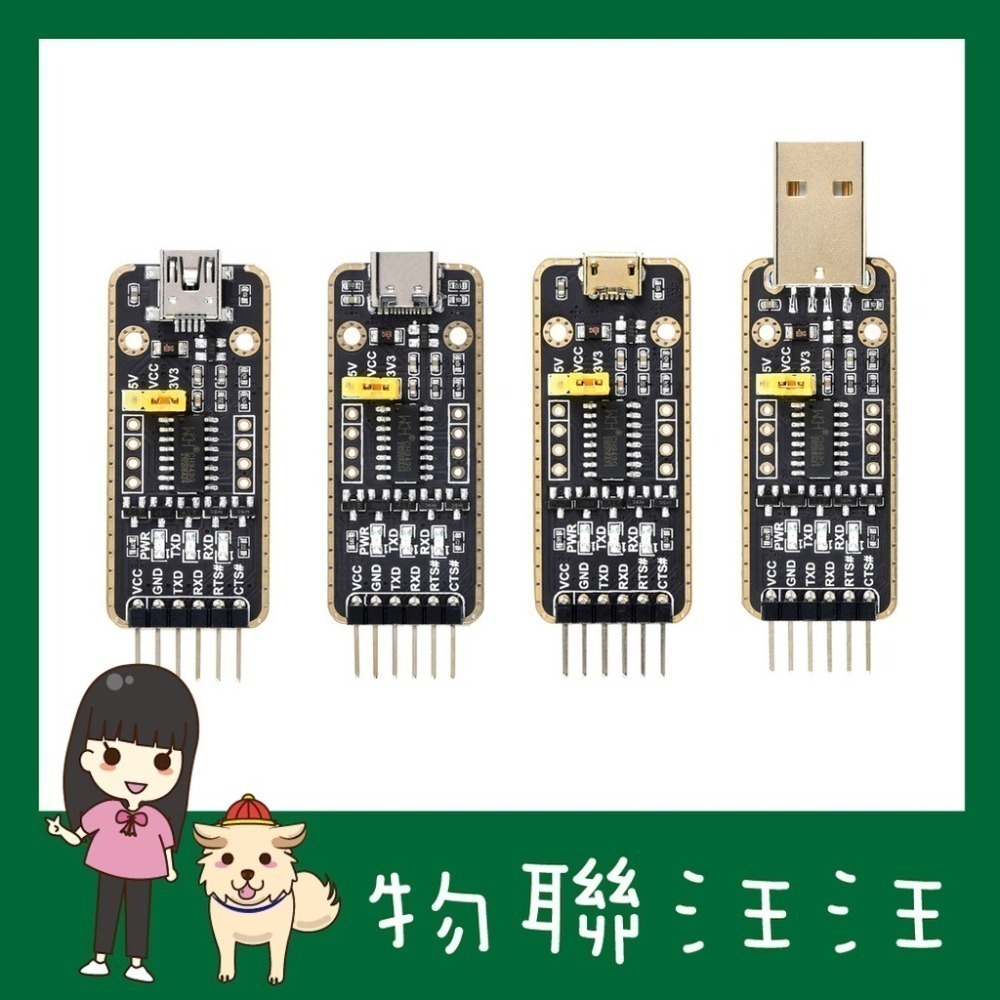

多款 USB 介面可選
產品尺寸
資料及服務
資料路徑：www.waveshare.net/wiki/CH343_USB_UART_Board [ /wiki/CH343_USB_UART_Board ]
配置清單
[ /photo/accBoard/CH343-USB-UART-Board/CH343-USB-UART-Board-type-C-1.jpg ]1
[ /photo/general/6-pin_sensors_wire.jpg ]2
- CH343 USB UART Board (type C) × 1
- 杜邦線 散頭 6PIN轉自定義 × 1
