詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/RGB-Matrix-P3-64x64.htm [ https://www.waveshare.net/shop/RGB-Matrix-P3-64x64.htm ] 料號:WS-22100

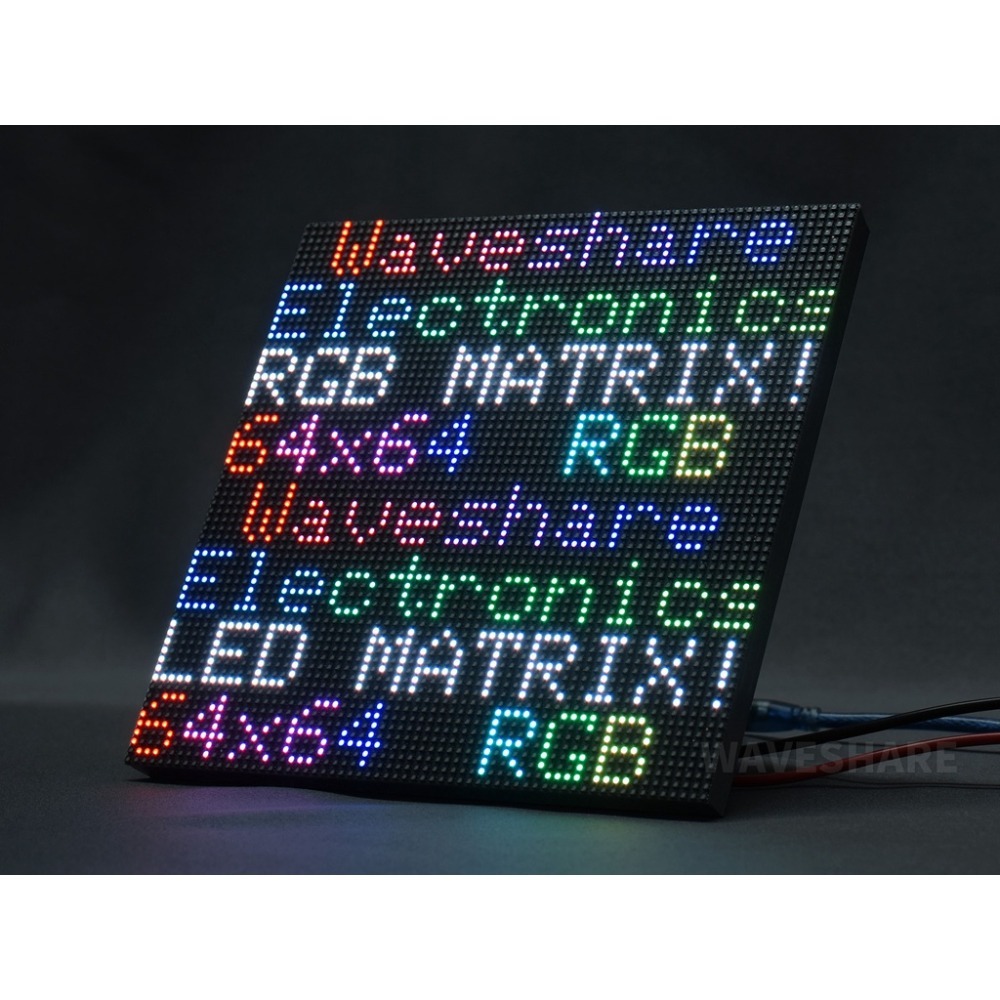

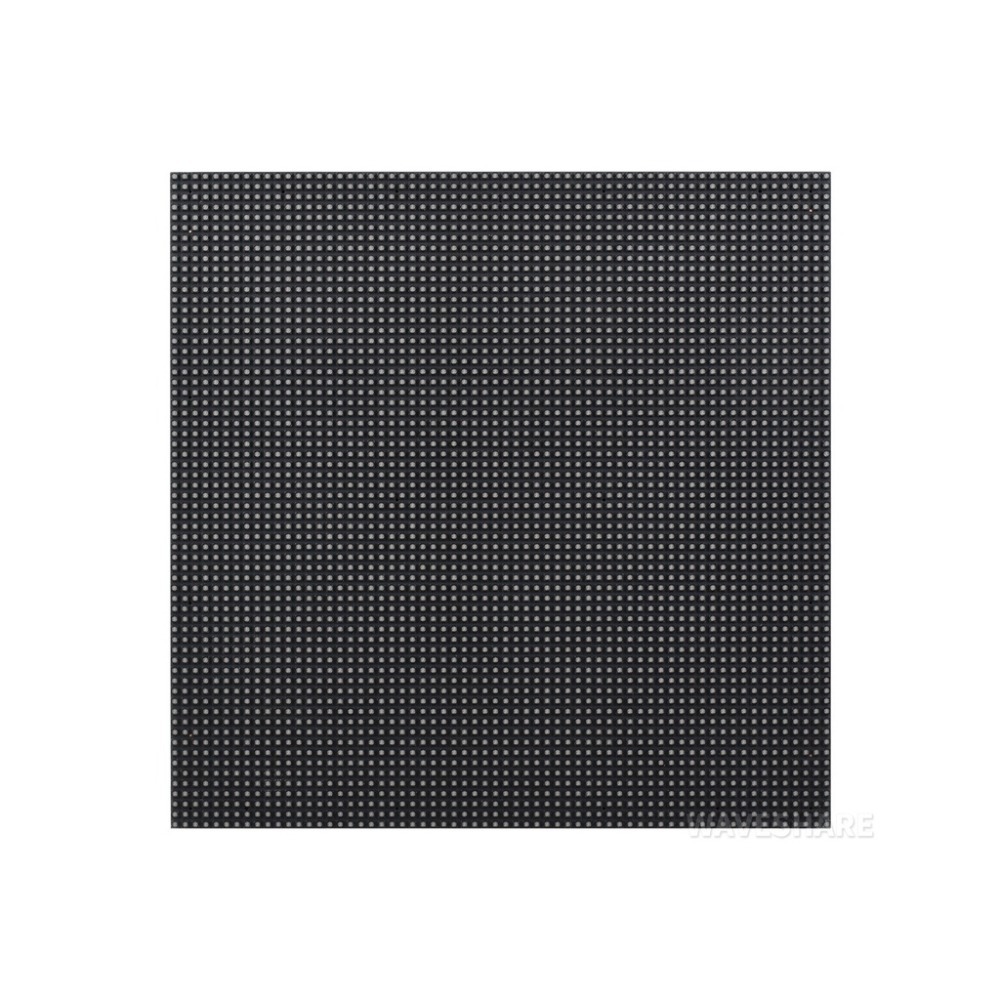

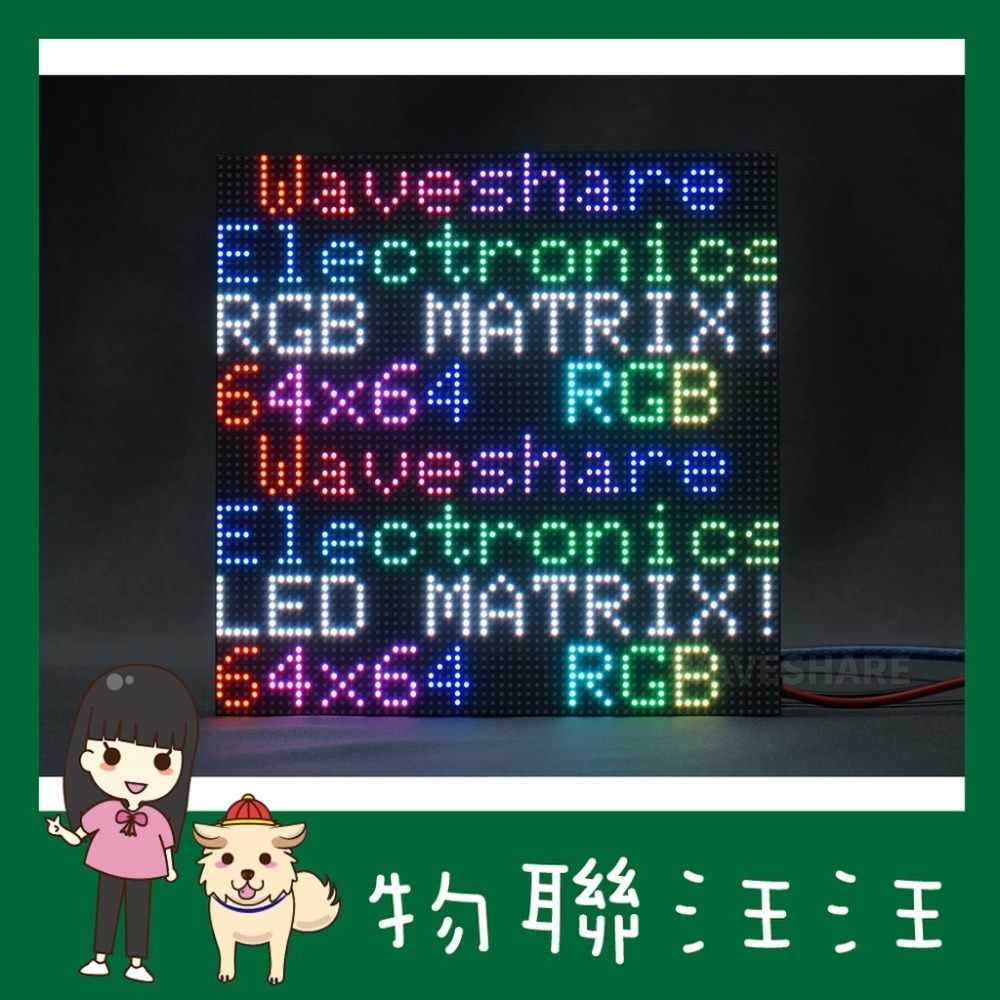

64×64 全綵 LED 點陣顯示屏
板載 4096 個 RGB LED,3mm 間距
支援 Raspberry Pi 和 Arduino 等

本產品為裸屏,需要搭配 Raspberry Pi 或 Arduino 等主控板才能顯示
產品特性
夜幕襲來,大街小巷的霓虹,點亮了都市的繁華,五顏六色的燈光碰撞著,使整個城市變的有活力起來,很顯然,全綵點陣屏正發揮著不可或缺的作用,它常常現身於商鋪門牌、公交車的側面和計程車車頂之上,展示動畫或視訊廣告。是不是看起來很酷,也想自己動手試一試呢?
- 採用 4096 顆 RGB LED,全綵顯示,亮度可調
- 解析度為 64×64,點距為 3mm,可顯示文字,彩圖或動畫
- 尺寸為 192 × 192mm,大小適中,適合 DIY 一些桌面或掛牆的顯示應用

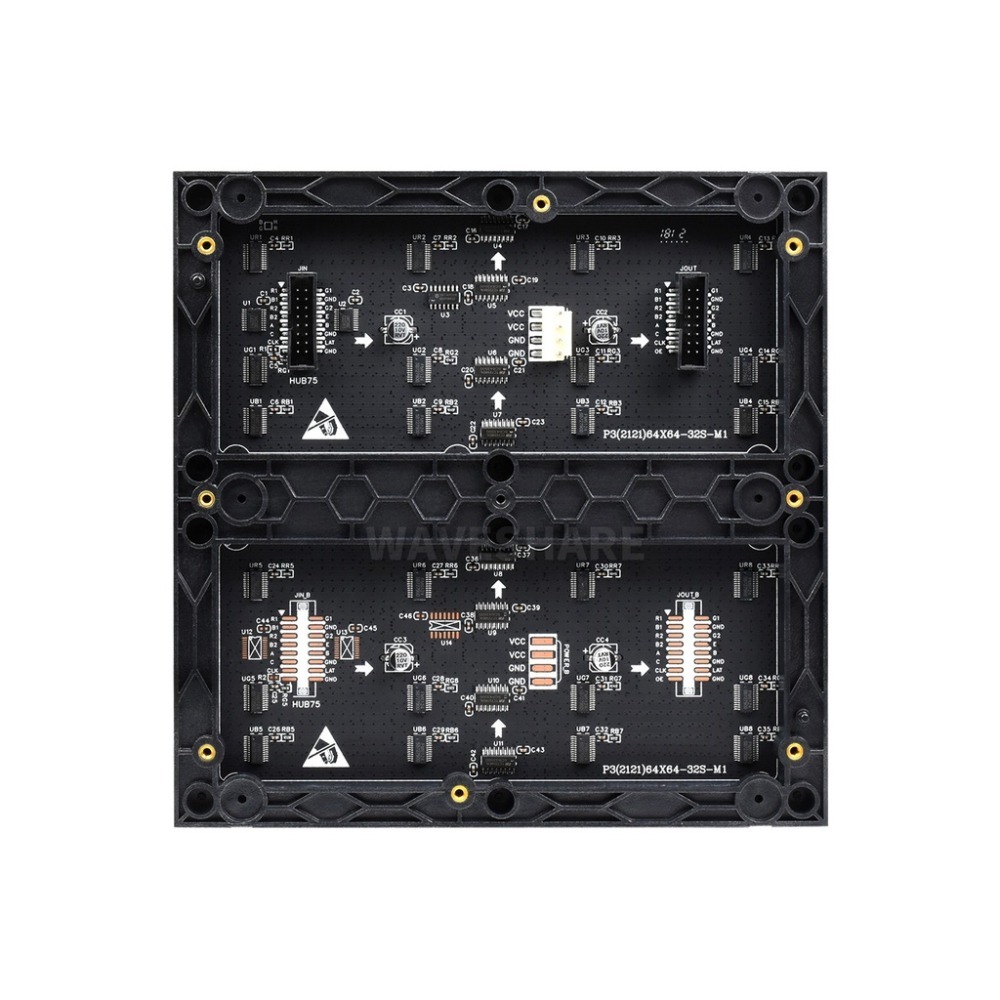

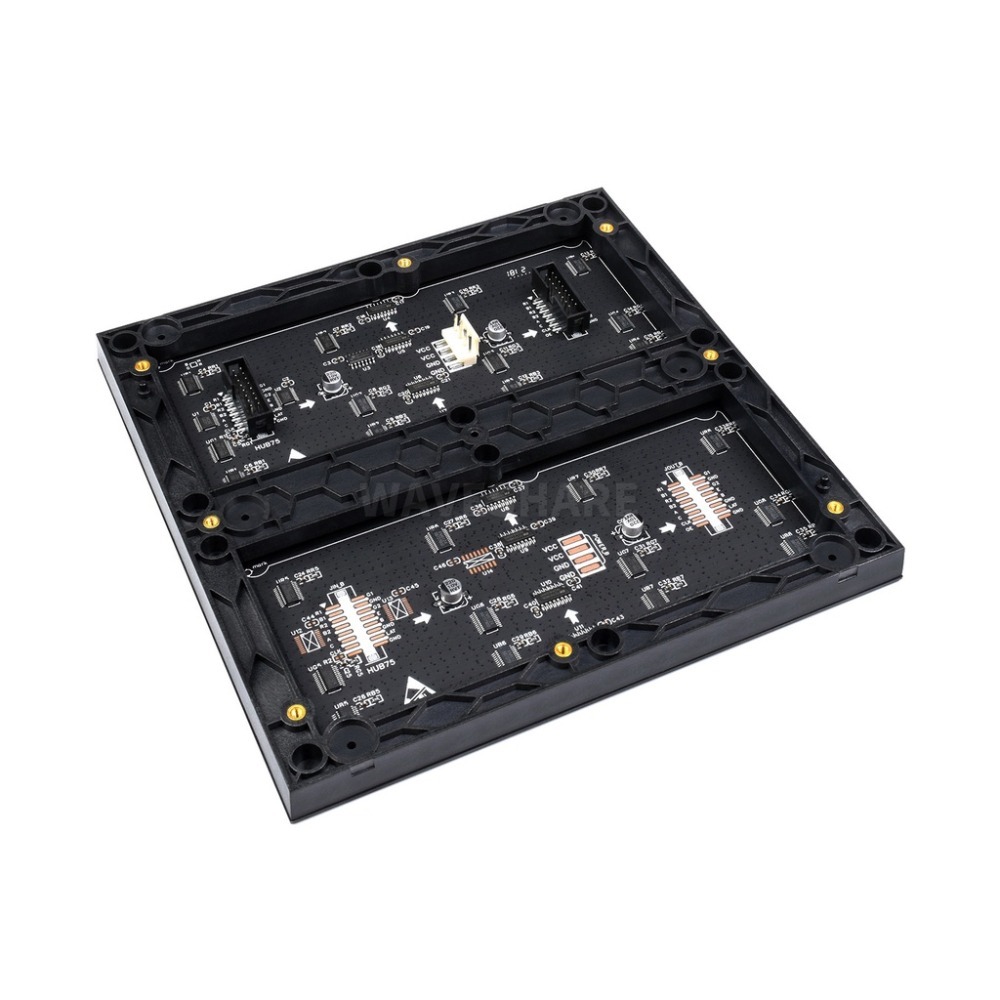

- 板載兩個 HUB75 介面,一個輸入,用於接入控制器;一個輸出,可級聯多個屏
- 提供開源的資料教程,可用於 Raspberry Pi 和 Arduino 等開發板
產品引數
| 產品尺寸 | 192mm × 192mm |
|---|---|
| 解析度 | 64 × 64 = 4096 DOTS |
| 畫素點間距 | 3mm |
| 畫素組成 | 1R1G1B |
| 可視角度 | ≥160° |
| 控制方式 | 同步控制 |
| 驅動方式 | 1/32掃 |
| 介面型別 | HUB75 |
| 供電電壓 | 5V / 4A(VH4 插座輸入) |
| 功率 | ≤20W |
介面定義

| 引腳名稱 | 功能描述 | 引腳名稱 | 功能描述 | |
|---|---|---|---|---|
| +5V | 5V 電源輸入 | GND | 電源地 | |
| R1 | 高位 R 資料 | R2 | 低位 R 資料 | |
| G1 | 高位 G 資料 | G2 | 低位 G 資料 | |
| B1 | 高位 B 資料 | B2 | 低位 B 資料 | |
| A | A 行選擇 | B | B 行選擇 | |
| C | C 行選擇 | D | D 行選擇 | |
| E | E 行選擇 | CLK | 時鐘輸入 | |
| LAT/STB | 鎖存引腳 | OE | 輸出使能 |
支援級聯多個 LED 顯示屏
預留有 HUB75 輸入和輸出介面,可級聯多個 LED 顯示屏

說明:級聯多屏顯示時,須確保每個 LED 顯示屏都有 5V/4A 以上的電源提供供電。
使用場景
DIY 創客桌面或掛牆顯示應用、廣告牌、環境監測屏等

產品尺寸

產品選型
| 產品 | 解析度 | 點距 | 可視度 | 供電電壓 | 驅動方式 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| RGB-Matrix-P3-64x32 [ /shop/RGB-Matrix-P3-64x32.htm ] | 64×32 | 3mm | ≥160° | 5V/2.5A | 1/16掃 | 192×96 |
| RGB-Matrix-P3-64x64 [ /shop/RGB-Matrix-P3-64x64.htm ] | 64×64 | 3mm | ≥160° | 5V/4A | 1/32掃 | 192×192 |
| RGB-Matrix-P4-64x32 [ /shop/RGB-Matrix-P4-64x32.htm ] | 64×32 | 4mm | ≥160° | 5V/4A | 1/16掃 | 256×128 |
資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/RGB-Matrix-P3-64x64 [ /wiki/RGB-Matrix-P3-64x64 ]
配置清單

- RGB-Matrix-P3-64x64 點陣屏及配件 × 1
- 電源轉接頭 × 1
- 16P 杜邦線 (長約30cm) × 1
詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/RGB-Matrix-P4-64x32.htm [ https://www.waveshare.net/shop/RGB-Matrix-P4-64x32.htm ] 料號:WS-22101

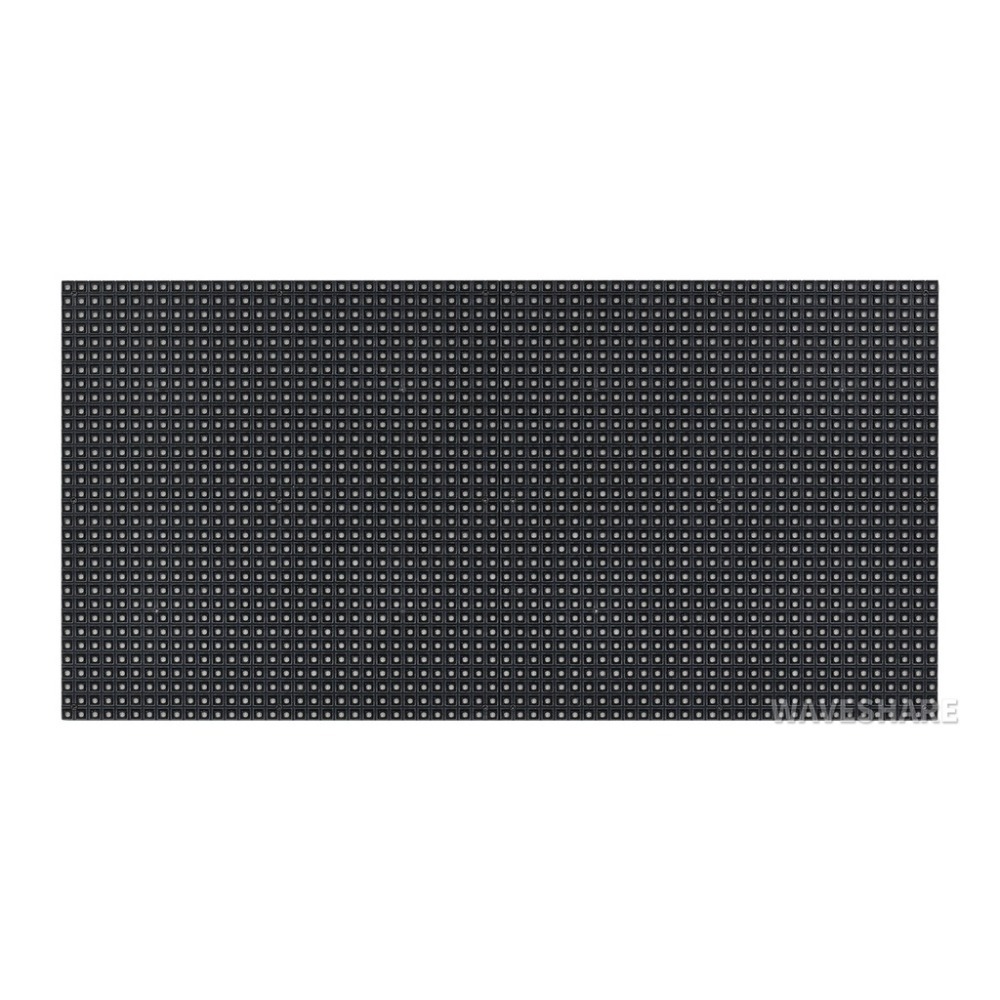

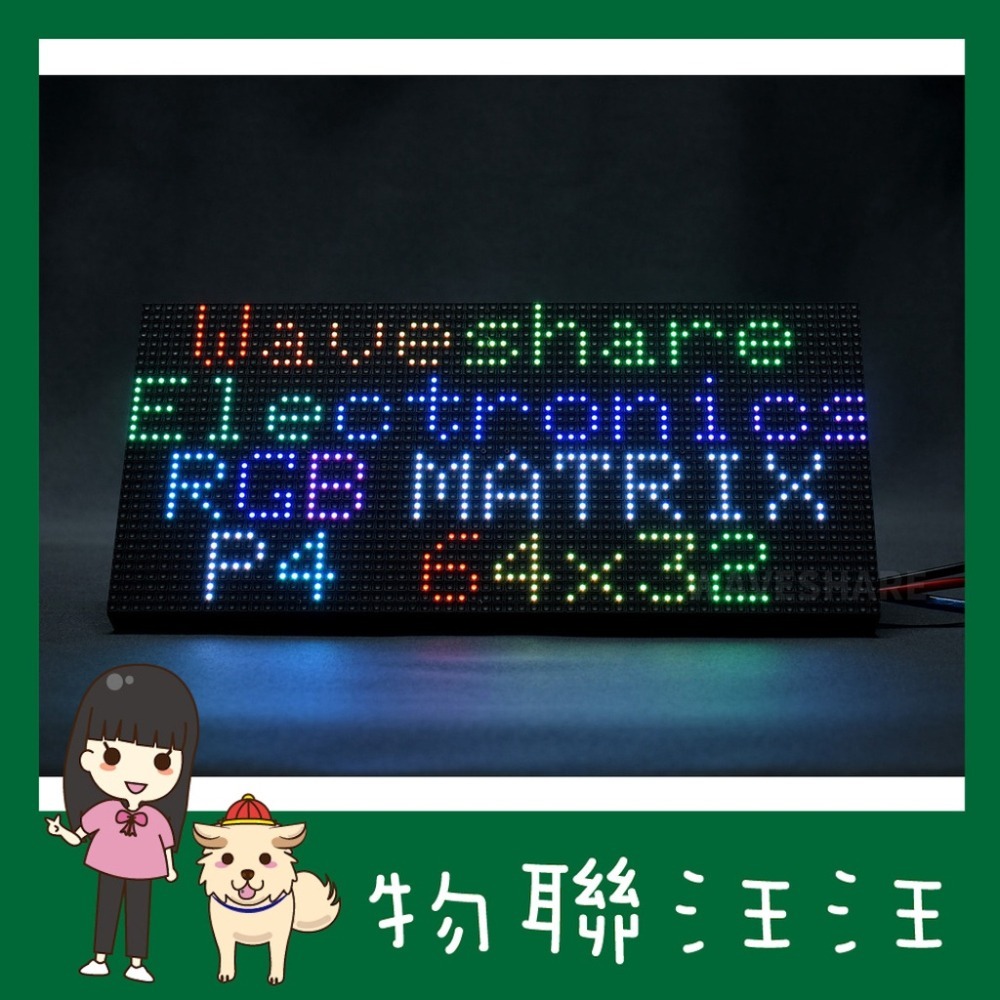

64×32 全綵 LED 點陣顯示屏
板載 2048 個 RGB LED,4mm 間距
支援 Raspberry Pi 和 Arduino 等

本產品為裸屏,需要搭配 Raspberry Pi 或 Arduino 等主控板才能顯示
產品特性
夜幕襲來,大街小巷的霓虹,點亮了都市的繁華,五顏六色的燈光碰撞著,使整個城市變的有活力起來,很顯然,全綵點陣屏正發揮著不可或缺的作用,它常常現身於商鋪門牌、公交車的側面和計程車車頂之上,展示動畫或視訊廣告。是不是看起來很酷,也想自己動手試一試呢?
- 採用 2048 顆 RGB LED,全綵顯示,亮度可調
- 解析度為 64×32,4mm 點距使可視距離更遠,可顯示文字,彩圖或動畫
- 尺寸為 256 × 128mm,大小適中,適合 DIY 一些桌面或掛牆的顯示應用

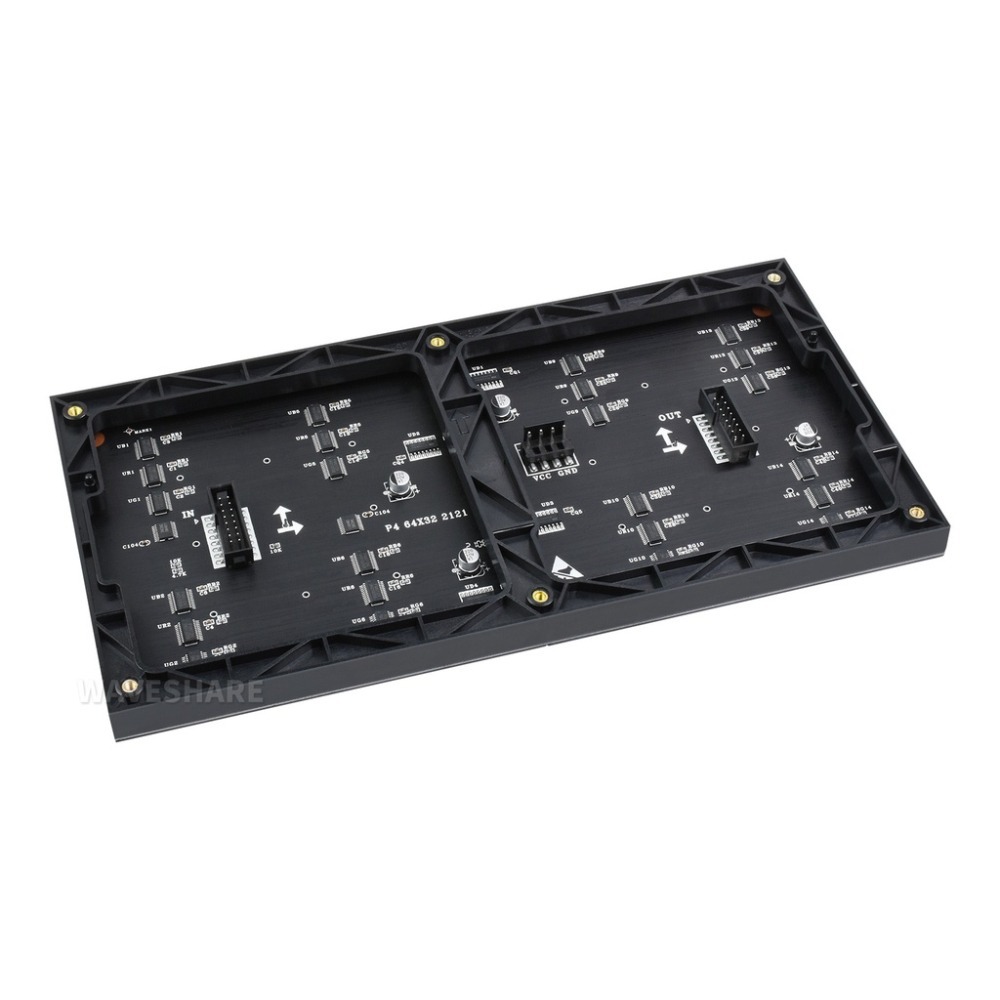

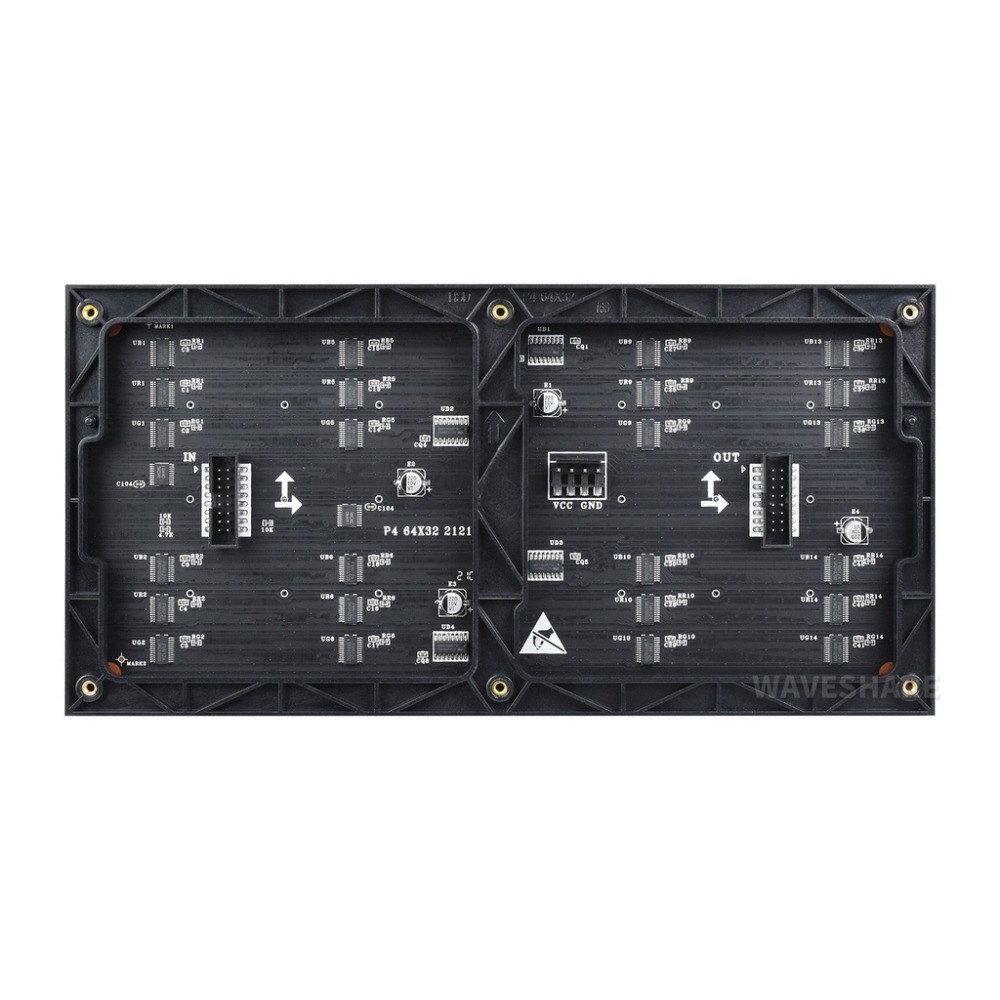

- 板載兩個 HUB75 介面,一個輸入,用於接入控制器;一個輸出,可級聯多個屏
- 提供開源的資料教程,可用於 Raspberry Pi 和 Arduino 等開發板
產品引數
| 產品尺寸 | 256mm × 128mm |
|---|---|
| 解析度 | 64 × 32 = 2048 DOTS |
| 畫素點間距 | 4mm |
| 畫素組成 | 1R1G1B |
| 可視角度 | ≥160° |
| 控制方式 | 同步控制 |
| 驅動方式 | 1/16掃 |
| 介面型別 | HUB75 |
| 供電電壓 | 5V / 4A(VH4 插座輸入) |
| 功率 | ≤20W |
介面定義

| 引腳名稱 | 功能描述 | 引腳名稱 | 功能描述 | |
|---|---|---|---|---|
| VCC | 5V 電源輸入 | GND | 電源地 | |
| R1 | 高位 R 資料 | R2 | 低位 R 資料 | |
| G1 | 高位 G 資料 | G2 | 低位 G 資料 | |
| B1 | 高位 B 資料 | B2 | 低位 B 資料 | |
| A | A 行選擇 | B | B 行選擇 | |
| C | C 行選擇 | D | D 行選擇 | |
| E | E 行選擇 | CLK | 時鐘輸入 | |
| LAT/STB | 鎖存引腳 | OE | 輸出使能 |
支援級聯多個 LED 顯示屏
預留有 HUB75 輸入和輸出介面,可級聯多個 LED 顯示屏

說明:級聯多屏顯示時,須確保每個 LED 顯示屏都有 5V/4A 以上的電源提供供電。
使用場景
DIY 創客桌面或掛牆顯示應用、廣告牌、環境監測屏等

產品尺寸

產品選型
| 產品 | 解析度 | 點距 | 可視度 | 供電電壓 | 驅動方式 | 尺寸(mm) |
|---|---|---|---|---|---|---|
| RGB-Matrix-P3-64x32 [ /shop/RGB-Matrix-P3-64x32.htm ] | 64×32 | 3mm | ≥160° | 5V/2.5A | 1/16掃 | 192×96 |
| RGB-Matrix-P3-64x64 [ /shop/RGB-Matrix-P3-64x64.htm ] | 64×64 | 3mm | ≥160° | 5V/4A | 1/32掃 | 192×192 |
| RGB-Matrix-P4-64x32 [ /shop/RGB-Matrix-P4-64x32.htm ] | 64×32 | 4mm | ≥160° | 5V/4A | 1/16掃 | 256×128 |
資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/RGB-Matrix-P4-64x32 [ /wiki/RGB-Matrix-P4-64x32 ]
配置清單

- RGB-Matrix-P4-64x32 點陣屏及配件 × 1
- 電源轉接頭 × 1
- 16P 杜邦線 (長約30cm) × 1
