產品簡介
【自我介紹】我是個工業級的RS232/485轉乙太網模組,可實現RS232、RS485同時與RJ45網口進行資料的雙向透明傳輸,支援網頁配置。
我操作簡單,速度快,功耗低,穩定性高,可升級,適用於工業物聯網等領域。
【我的特點】
- 採用了M4系列32位ARM處理器,主頻高達120MHz,執行速率快,穩定可靠
- 支援10/100M乙太網介面,支援Auto-MDI/MDIX(交叉直連網線任意連線,自動切換)
- 支援RS232和RS485介面,兩路介面可同時獨立工作,互不影響
- 支援設定通訊波特率(600bps~230.4Kbps),支援None、Odd、Even、Mark和Space五種校驗
- 板載多種功能指示燈,方便檢視模組通訊和執行狀態
- 工作模式可選TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client(支援GET和POST)
- 支援Modbus閘道器功能,工業使用更方便
- 支援Websocket功能,可直接通過網頁實現與RS232、RS485埠的雙向透明傳輸
- 支援網頁、AT 指令、串列埠協議和網路協議設定引數,提供設定協議,客戶可整合到自己的軟體中
- 支援自定義心跳包機制,確保連線真實可靠,也可用於主動抓取感測器資料
- 支援自定義註冊包機制,建立連線後自動傳送預定註冊包作為標識,方便區分不同裝置
- 支援自定義網頁功能,方便使用者自定義模組網頁內容
- 支援類RFC2217協議,可實現與變串列埠引數(波特率、資料位等)的裝置通訊
- 支援KeepAlive機制,可快速探查網路異常中斷,並斷開重連
- 支援超時重啟(無資料重啟)功能,確保長期穩定通訊,可自定義重啟時間
- 支援DNS域名解析功能,可自定義DNS伺服器地址
- 支援DHCP功能,能夠自動獲取IP,也可自定義靜態IP
- 支援通過網路升級韌體功能,維護更方便
- 支援通過軟體和硬體方式恢復出廠設定
- 出廠燒寫特定的MAC,可自定義MAC地址
- 提供軟體:模組配置軟體、TCP/UDP測試工具、虛擬串列埠軟體等
- 提供程式設計範例:上位機程式設計例子(socket),VB、C++、Delphi、Android、iOS等
- 乙太網:
- 乙太網介面:4針RJ45
- 通訊速率:10/100Mbps
- 介面保護:帶2KV電磁隔離
- 網路協議:IP、TCP、UDP、ARP、ICMP、DHCP、DNS、HTTPD Client、Websocket
- 傳送快取:16Kbyte
- 接收快取:16Kbyte
- RS485/RS232:
- 介面形式:
- RS485:接線端子(A+、B-、GND)
- RS232:DB9針式公頭
- 數 據 位:5bit、6bit、7bit、8bit
- 停 止 位:1、2
- 校 驗 位:None、Odd、Even、Mark、Space
- 波 特 率:600bps~230.4Kbps
- 傳送快取:2Kbyte
- 接收快取:2Kbyte
- 硬體流控:RTS/CTS
- 介面保護:
- RS485:防靜電2KV,防雷保護,防浪湧,防過流, ESD保護
- RS485上下拉電阻:2.2KΩ
- 介面形式:
- 電源:
- 供電電壓:5.0~36.0V(推薦5V)
- 工作電流:86.5mA(@5V)
- 整機功耗:<1W
- 介面保護:防反接,ESD保護,防浪湧
- 工作環境:
- 工作溫度:-40~85°C
- 儲存溫度:-40~105°C
產品圖片

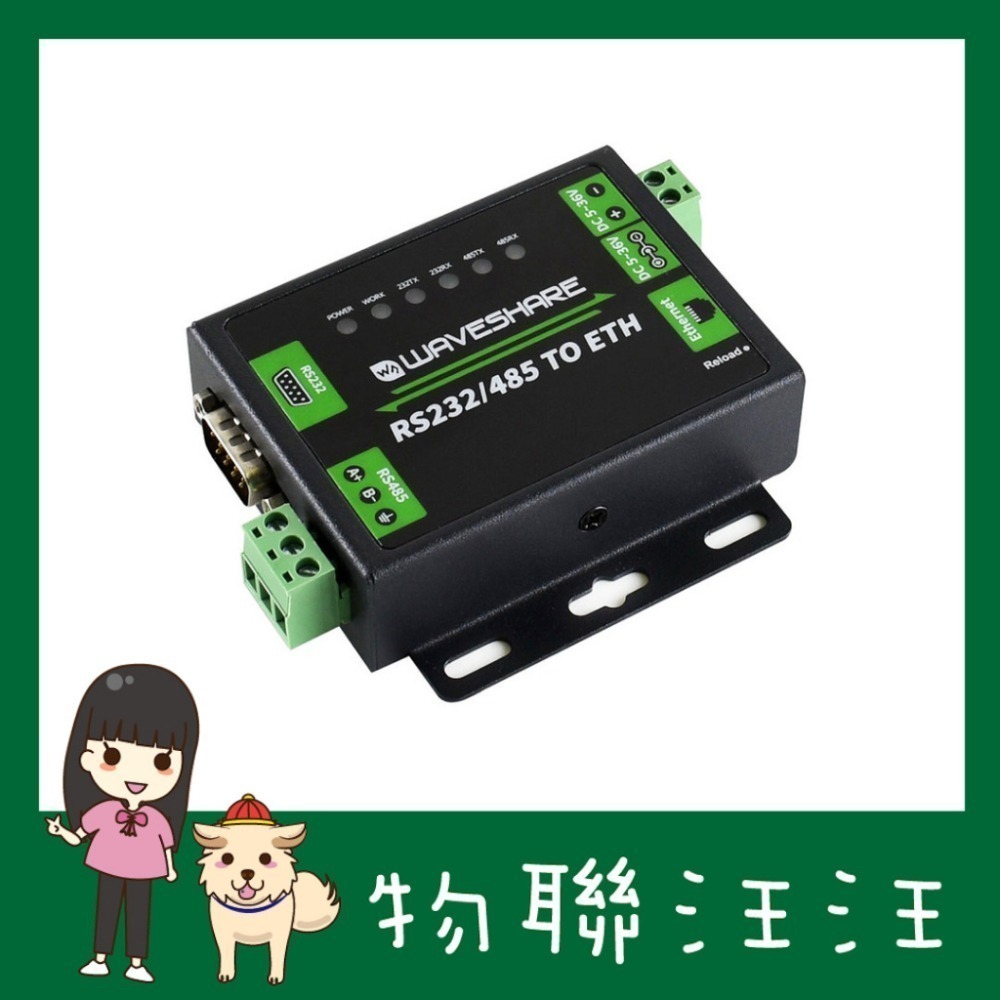

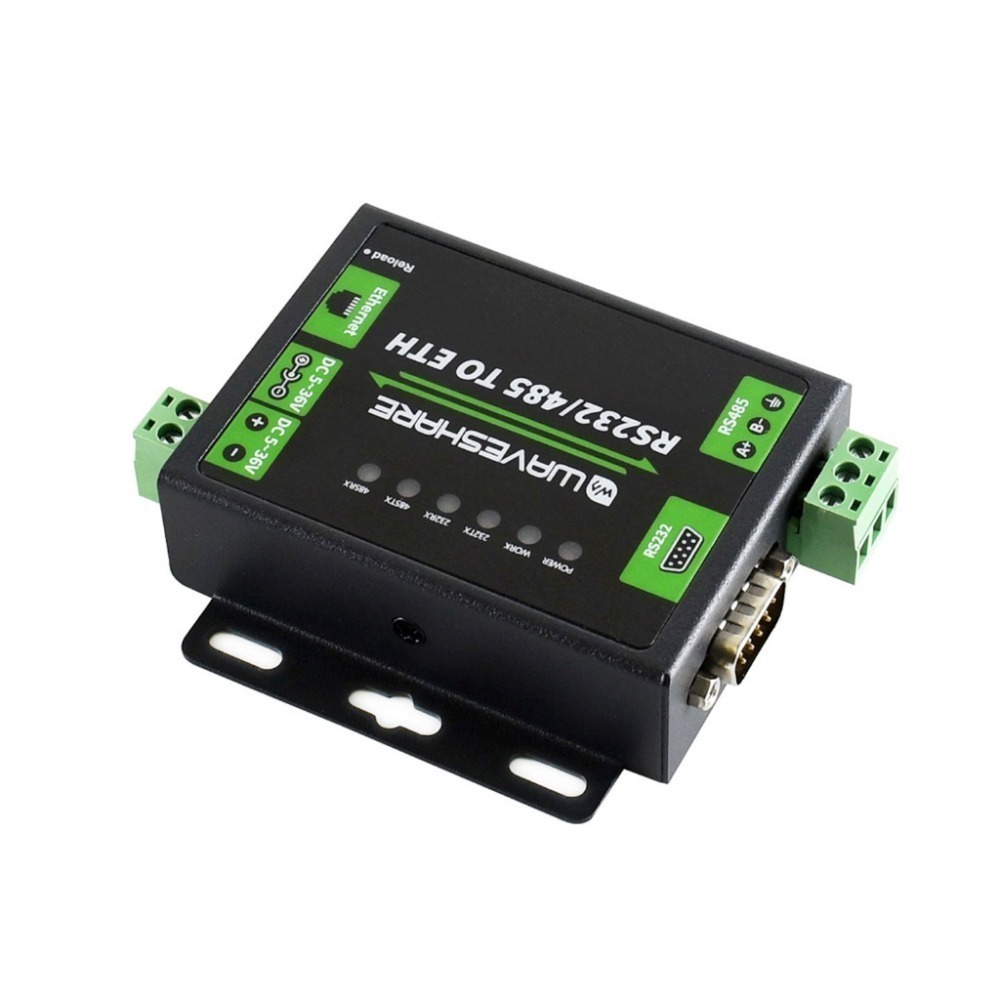

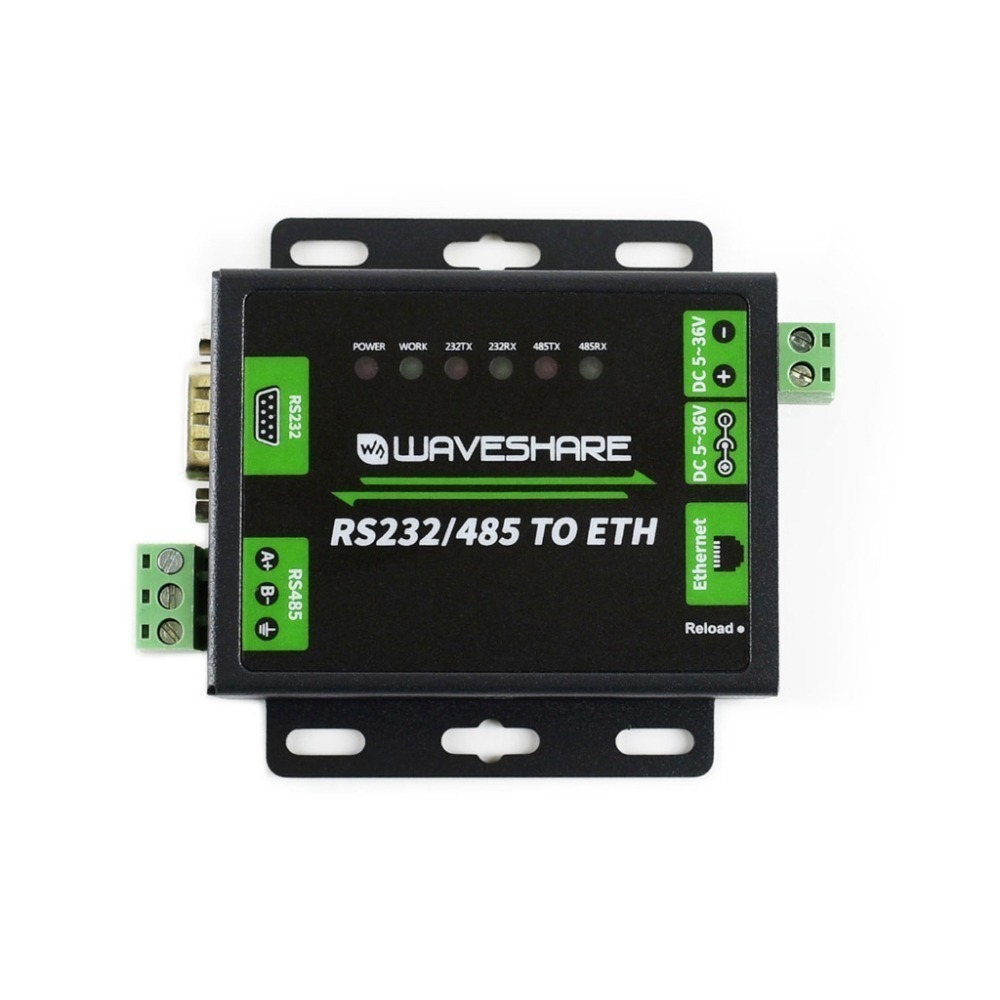

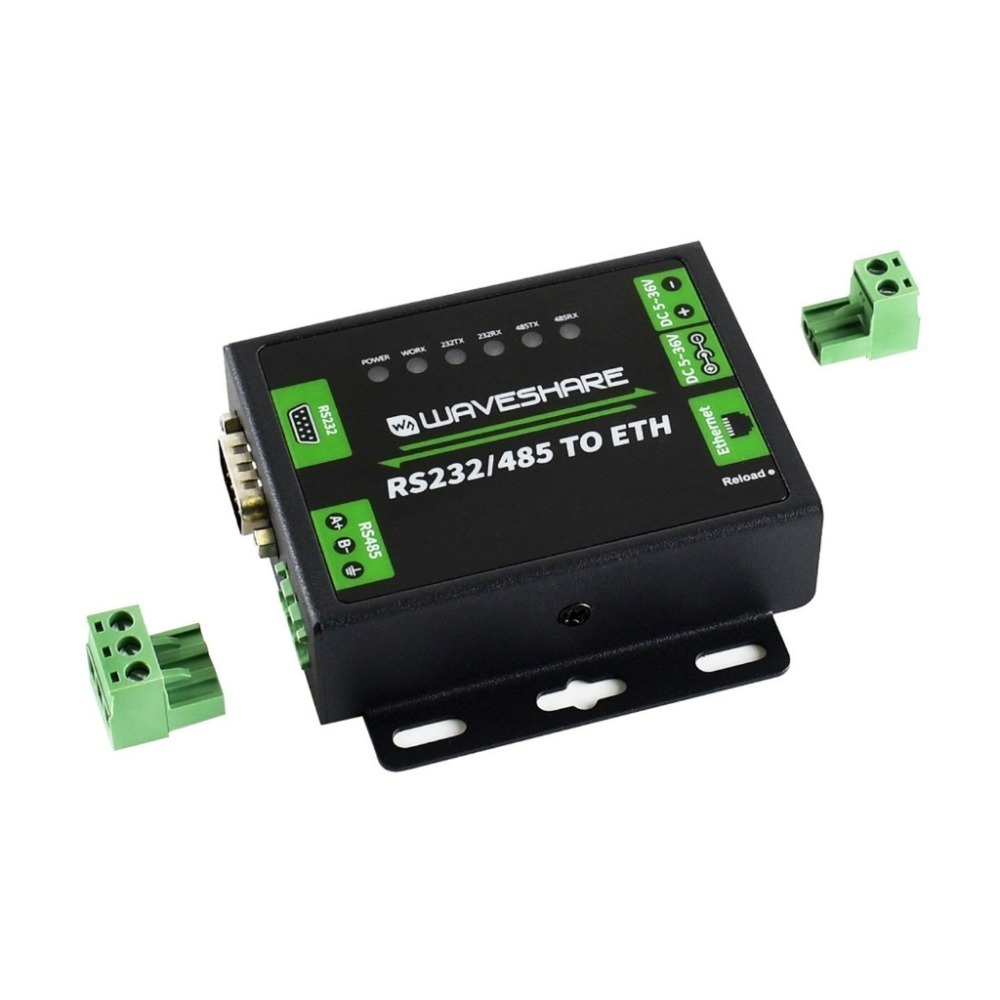

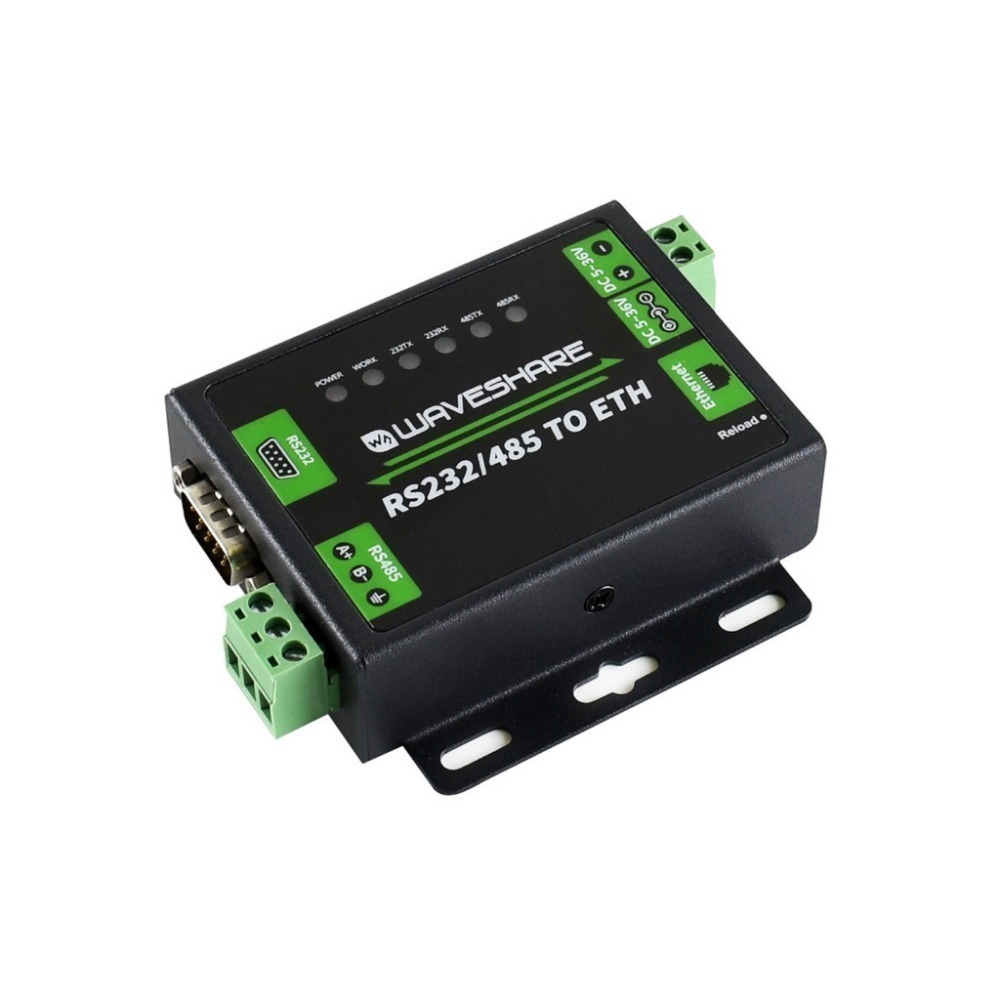

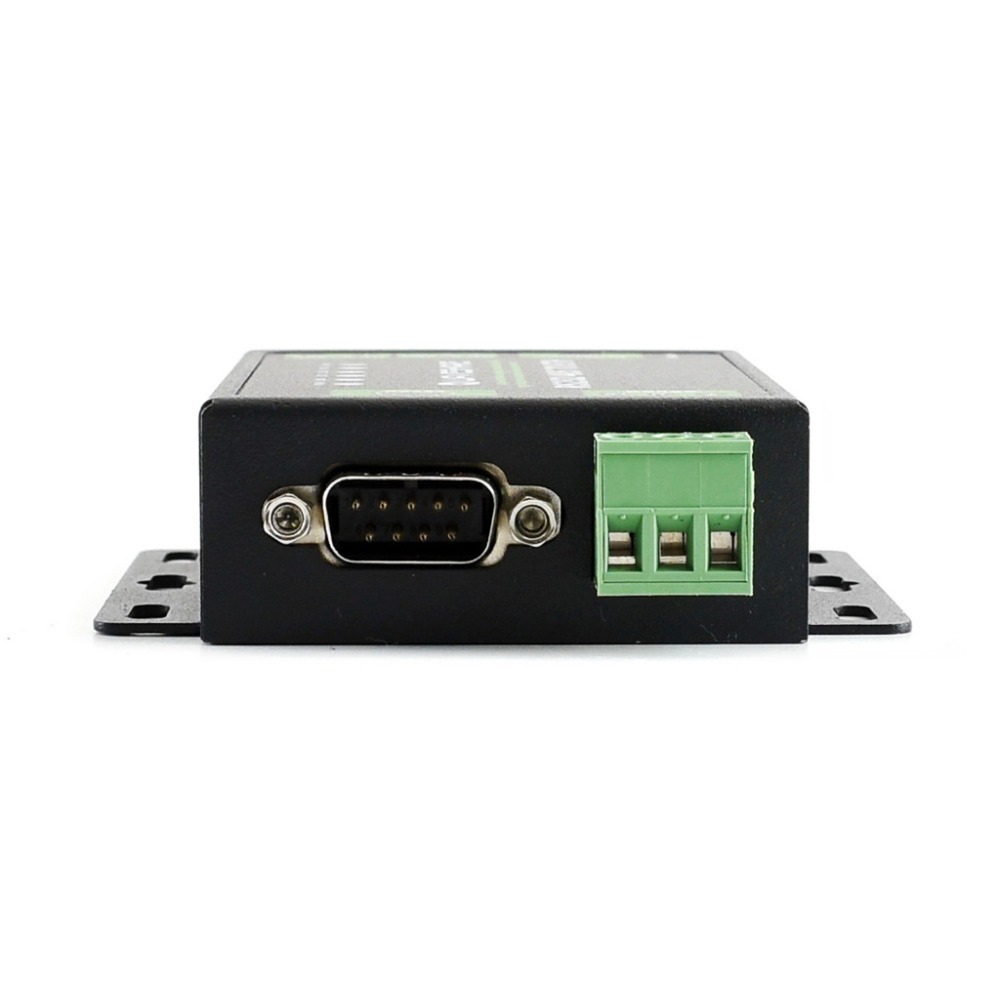

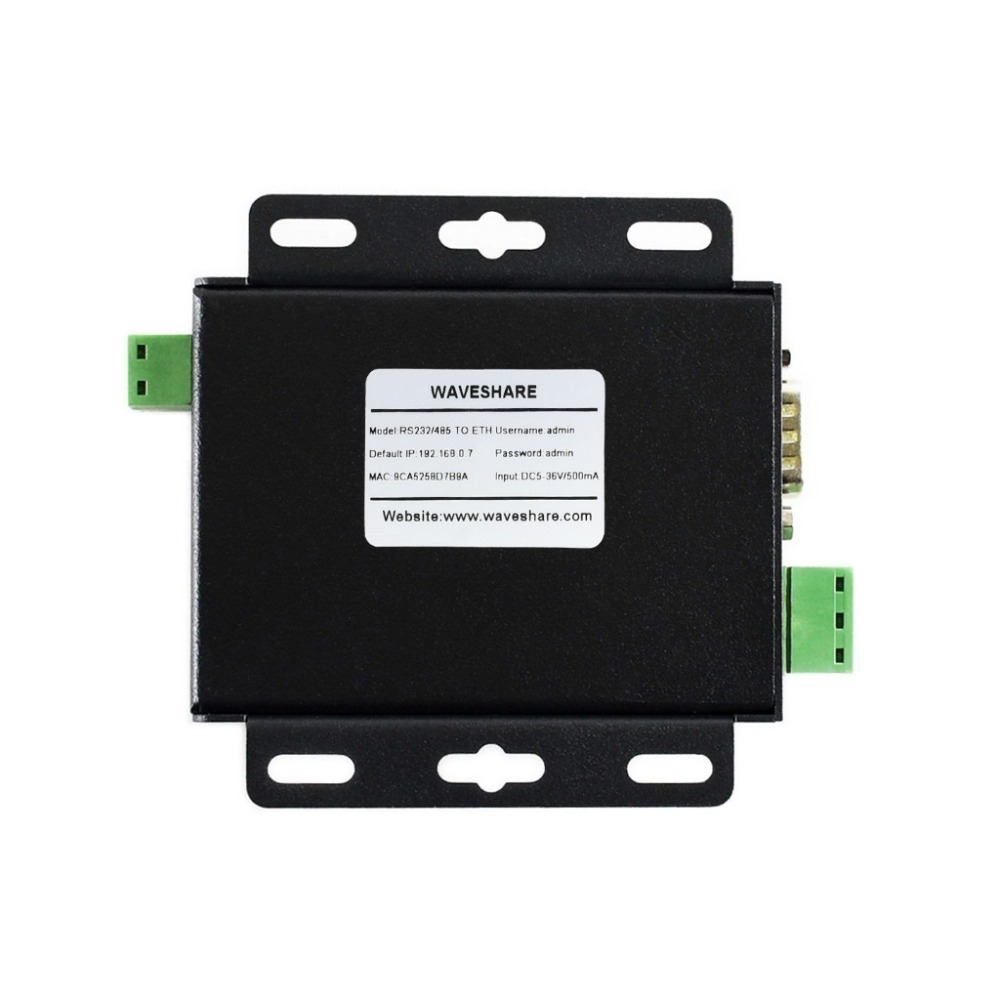

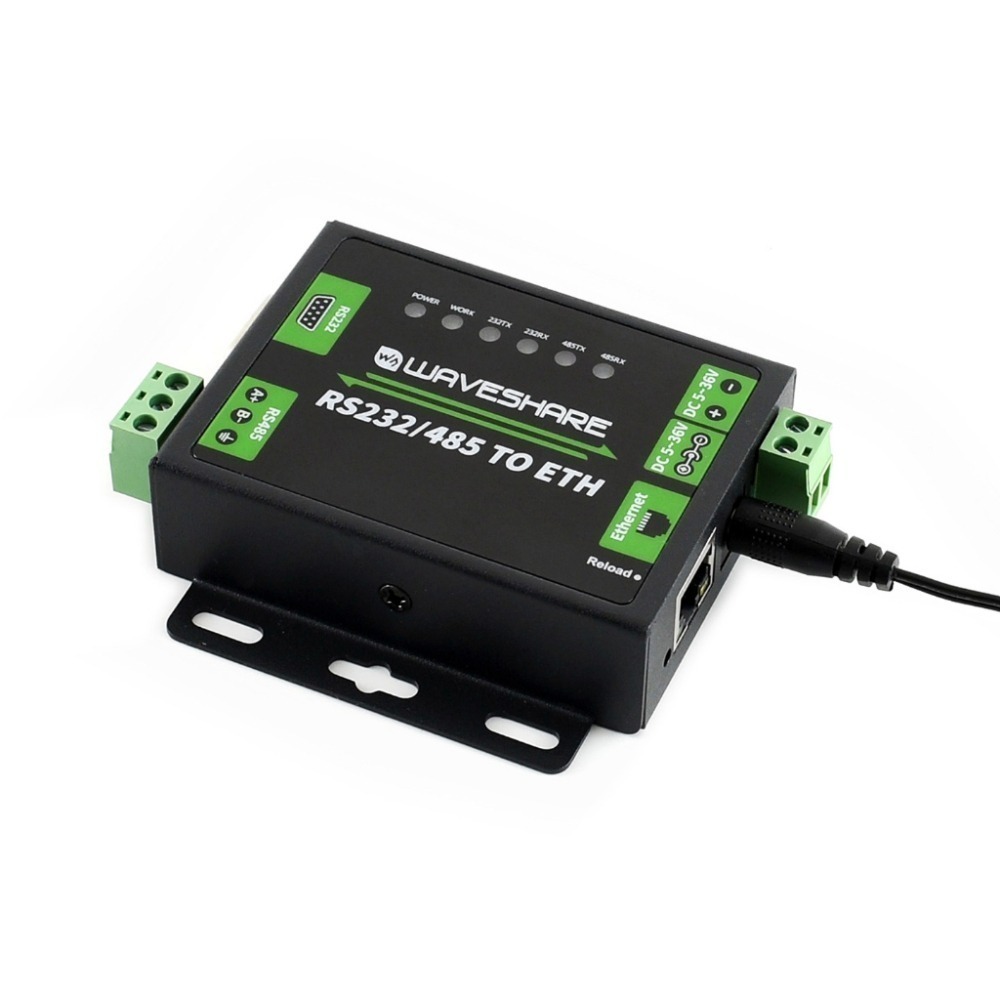

RS232/485 TO ETH模組 實物圖片:
[ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-1.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-2.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-3.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-4.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-5.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-6.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-7.jpg ] [ /photo/accBoard/RS232-485-TO-ETH/RS232-485-TO-ETH-8.jpg ]
產品選型
PK項 | UART TO ETH [ /shop/UART-TO-ETH.htm ] | RS485 TO ETH [ /shop/RS485-TO-ETH.htm ] | RS232/485 TO ETH [ /shop/RS232-485-TO-ETH.htm ] | 2-CH UART TO ETH [ /shop/2-CH-UART-TO-ETH.htm ] |
---|---|---|---|---|
微控制器 | Cortex-M0 | Cortex-M0 | Cortex-M4(主頻高達120MHz) | CH9121 |
乙太網口 | RJ45(10/100Mbps自適應) | |||
協議:IP,TCP,UDP,ARP,ICMP,DHCP,DNS,HTTPD Client | TCP/UDP | |||
快取:傳送6Kbyte,接收4Kbyte | 快取:傳送16Kbyte,接收16Kbyte | - | ||
序列介面 | UART | RS485 | RS232+RS485(可同時工作) | UART |
波特率:600bps~460.8Kbps | 波特率:600bps~230.4Kbps | 300~921.6Kbps | ||
硬體流:不支援 | 硬體流:支援 | 硬體流:不支援 | ||
資料位:5,6,7,8 | ||||
停止位:1,2 | ||||
校驗位:None,Even,Odd,Space,Mark | ||||
快取:接收800byte | 快取:傳送2Kbyte,接收2Kbyte | - | ||
成幀機制:4位元組打包時間,位元組長度400 | 成幀機制:4位元組打包時間,位元組長度1460,可自定義 | - | ||
特色功能 | 自定義心跳包、自定義註冊包、自定義網頁、類RFC2217協議、KeepAlive機制、超時重啟、短連線、網路升級韌體 | KeepAlive 機制,網路韌體升級 | ||
- | - | Modbus閘道器、Websocket(網頁轉串列埠) | - | |
工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTPD Client | TCP Server、TCP Client、UDP Server、UDP Client | ||
支援Client數 | TCP Server下,可自定義連線的Client數(1~16) | TCP Server下,支援兩路Socket,每路可連線8個Client | TCP Server下,可自定義連線的Client數(1~8) | |
配置方式 | 內建網頁,上位機設定軟體,串列埠指令 | 上位機設定軟體,串列埠指令 | ||
介面保護 | 電源:防反接, ESD 保護,防浪湧 | |||
網口:1.5KV電磁隔離保護 | ||||
- | RS485:ESD保護,防靜電2KV,2.2KΩ上下拉電阻 | - | ||
- | - | 防雷保護,過流保護 | - | |
供電電壓 | 3.3V/5V | 5~7V | 5~36V | 3.3V/5V |
工作電流 | 150mA@5V | 110mA@5V | 86.5mA@5V | 140mA@5V |
工作溫度 | -25~75℃ | -40~85℃ | ||
儲存溫度 | -40~105℃ | -55℃~125℃ | ||
產品尺寸 | 50.5 × 22.6 × 15mm | 70 × 63.6 × 25mm | 82.8 × 85.7 × 25mm | 53 × 22mm |

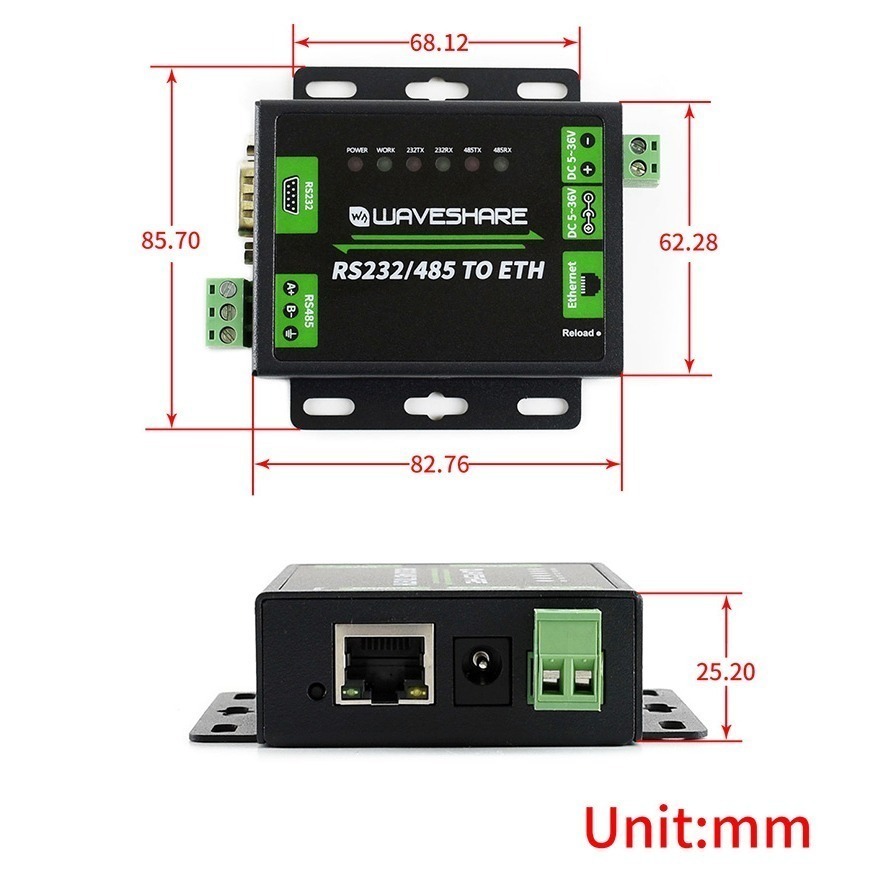

外形尺寸
產品資料
資料包括:
- 使用者手冊
- 示例程式
- 開發軟體
- 開發資料
下載路徑: www.waveshare.net/wiki/RS232/485_TO_ETH [ http://www.waveshare.net/wiki/RS232/485_TO_ETH ]
配置清單
- RS232/485 TO ETH × 1
- 5V電源介面卡 × 1
- 網線 × 1
- 公對母串列埠線 × 1
- 母對母串列埠線 × 1
建議使用者同時購買USB TO RS232/485/TTL [ /shop/USB-TO-RS232-485-TTL.htm ] 方便測試。
