詳盡技術資料請見原廠或供應商 /shop/1.28inch-Touch-LCD.htm [ https://www.waveshare.net/shop/1.28inch-Touch-LCD.htm ] 料號:WS-24155

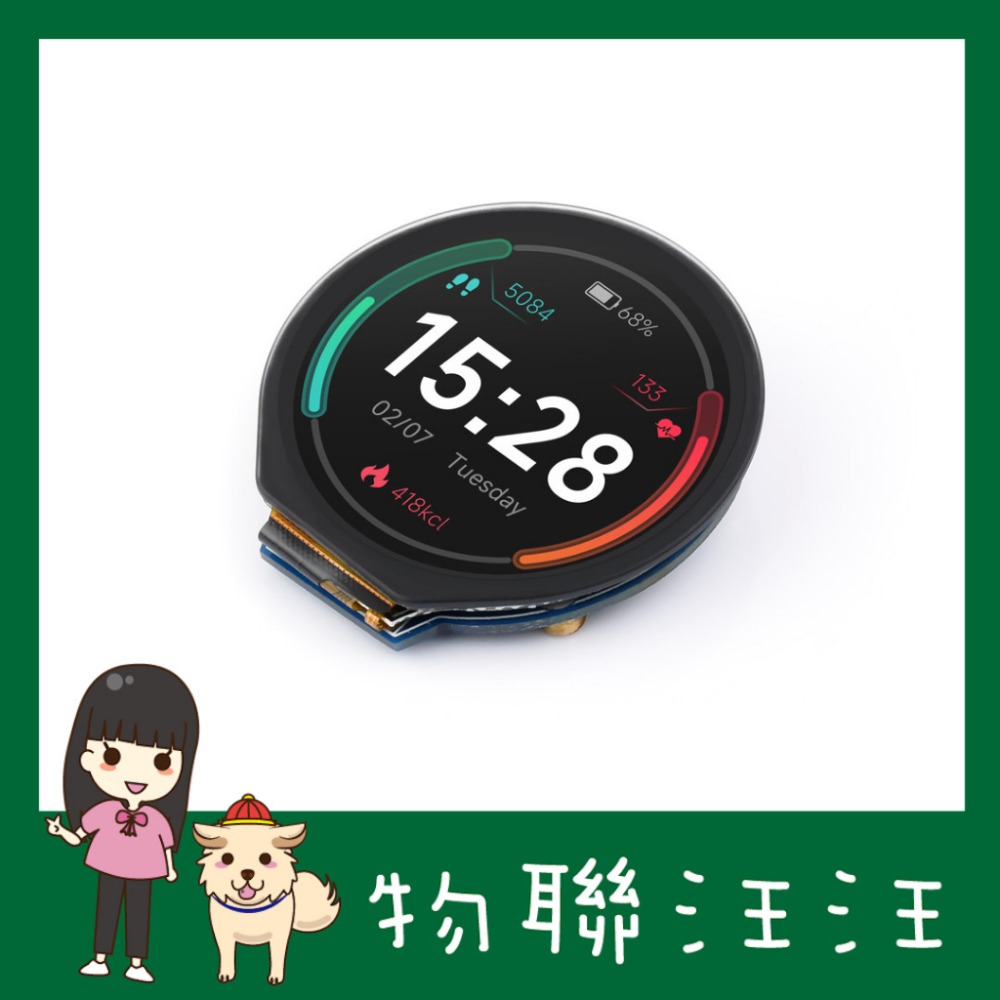

1.28 英寸 LCD 帶觸控擴充套件板
內建 GC9A01 驅動晶片和 CST816S 電容觸控晶片
分別使用 SPI 和 I2C 介面通訊
提供樹莓派、Pico、Arduino、STM32 等例程資料
產品特性
- 240 × 240 解析度,65K 彩色,能清晰地顯示彩色圖片
- 觸控式螢幕透過率高,響應快,壽命長
- 內建 GC9A01 驅動晶片和 CST816S 電容觸控晶片,分別使用 SPI 和 I2C 介面通訊,確保不會佔用太多介面引腳資源,可接入 Raspberry Pi / Pico / Arduino / STM32 等主控板
- 提供完善的配套資料手冊 (Raspberry Pi / Pico / Arduino / STM32 等示例程式)
產品引數
工作電壓 | 3.3V / 5V | 解析度 | 240 × 240pixels |
---|---|---|---|
LCD 控制晶片 | GC9A01 | 顯示介面 | 4-wire SPI |
觸控控制晶片 | CST816S | 觸控介面 | I2C |
顯示面板 | IPS | 觸控型別 | 電容感應式 |
顯示尺寸 | Φ32.4mm | 畫素大小 | 0.135 × 0.135mm |
產品尺寸 | 39.89 × 38.50mm Φ38.50mm |
小巧面板,觸控更多可能
適用於各種智慧裝置開發,可實現人機互動功能

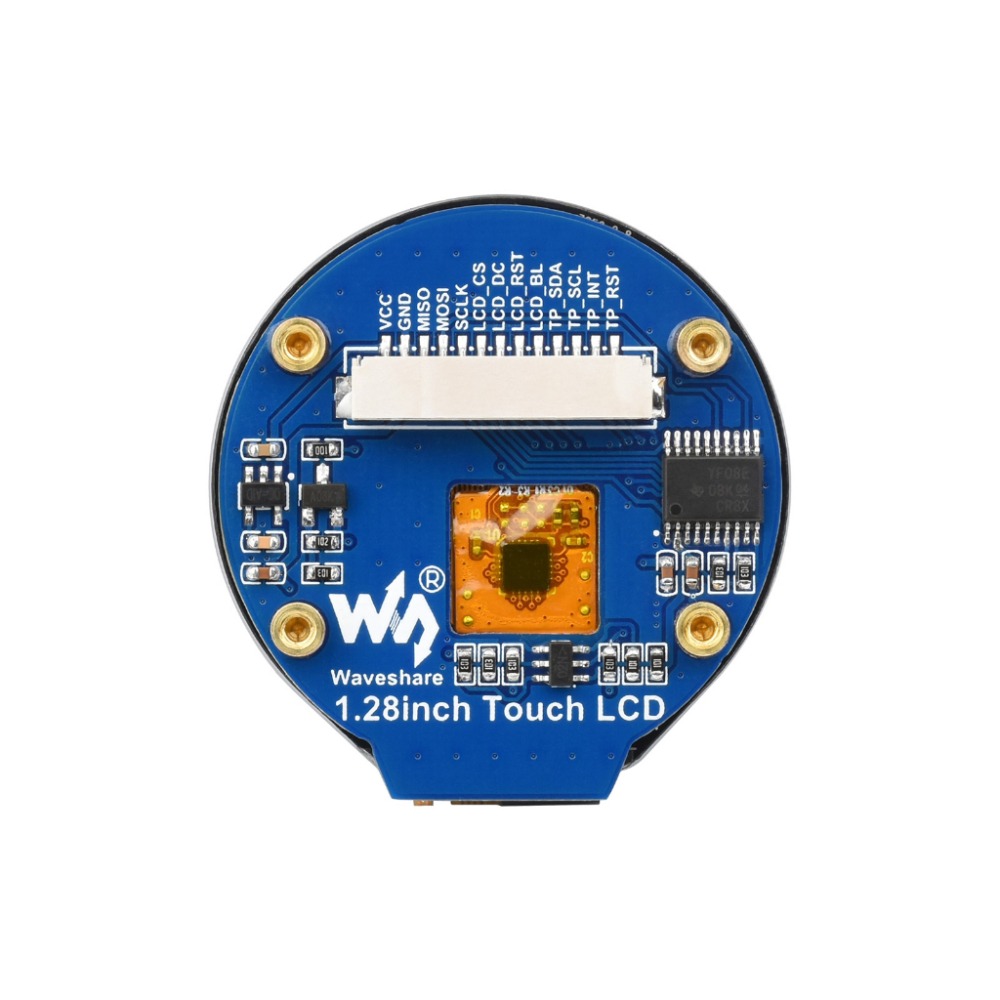

控制介面
可接入 Raspberry Pi/Pico/Arduino/STM32 等主控板
VCC | 電源正 (3.3V / 5V 電源輸入) |
---|---|
GND | 電源地 |
MISO | SPI 通訊 MISO 引腳 |
MOSI | SPI 通訊 MOSI 引腳 |
SCLK | SP I通訊 CLK引腳 |
LCS_CS | LCD 的片選引腳,低電平有效 |
LCS_DC | LCD 的資料/命令引腳,低電平表示命令,高電平表示資料 |
LCS_RST | LCD 的復位引腳,低電平有效 |
LCS_BL | LCD 的背光引腳 |
TP_SDA | TP 的資料引腳 |
TP_SCL | TP 的時鐘引腳 |
TP_INT | TP 的中斷引腳 |
TP_RST | TP 的復位引腳,低電平有效 |
引腳接線對照說明
1.28inch Touch LCD | 樹莓派 (BCM) | Pico | Arduino | STM32 |
---|---|---|---|---|
VCC | 3.3V | 3.3V | 5V | 3.3V |
GND | GND | GND | GND | GND |
MISO | 9 | GP12 | 12 | PA6 |
MOSI | 10 | GP11 | 11 | PA7 |
SCLK | 11 | GP10 | 13 | PA5 |
LCS_CS | 8 | GP9 | 10 | PB6 |
LCS_DC | 25 | GP14 | 7 | PA8 |
LCS_RST | 27 | GP8 | 8 | PA9 |
LCS_BL | 18 | GP15 | 9 | PC7 |
TP_SDA | 2 | GP6 | SDA | PB9 |
TP_SCL | 3 | GP7 | SCL | PB8 |
TP_INT | 4 | GP17 | 3 | PB10 |
TP_RST | 17 | GP16 | 4 | PA10 |

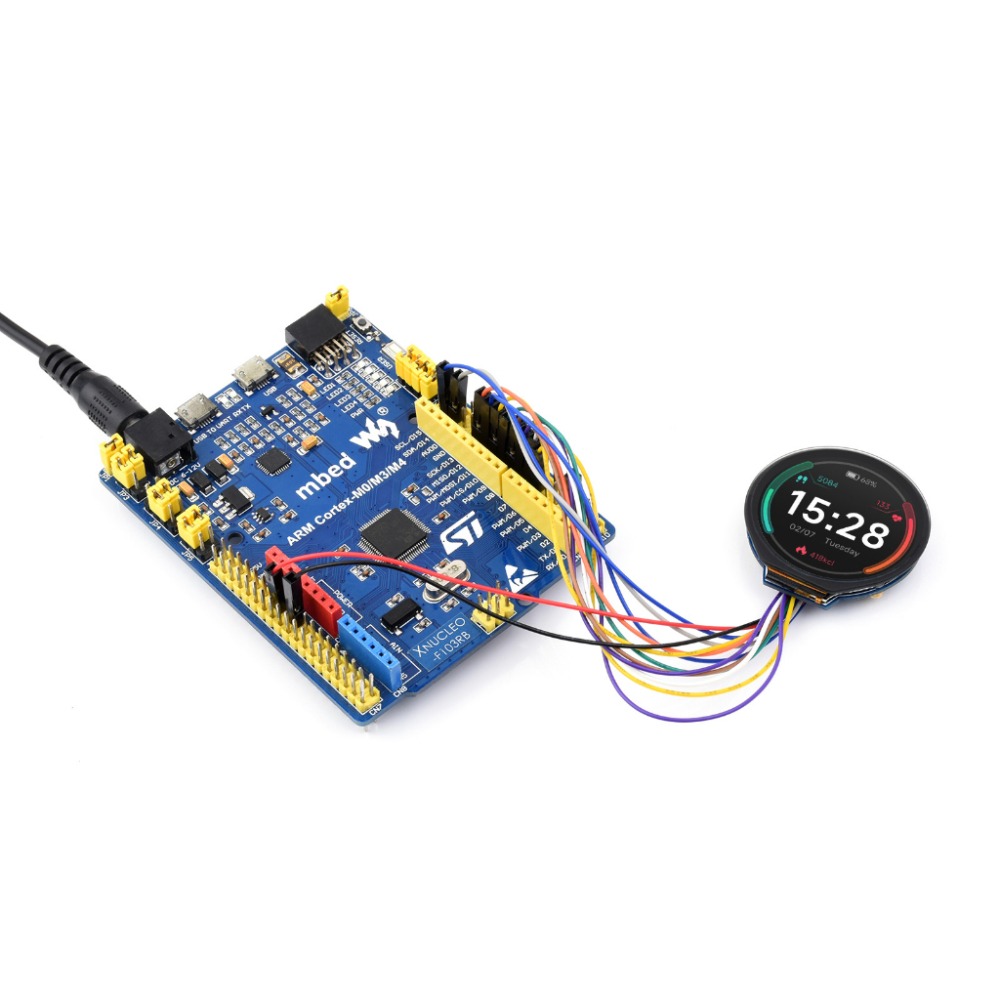

使用示例

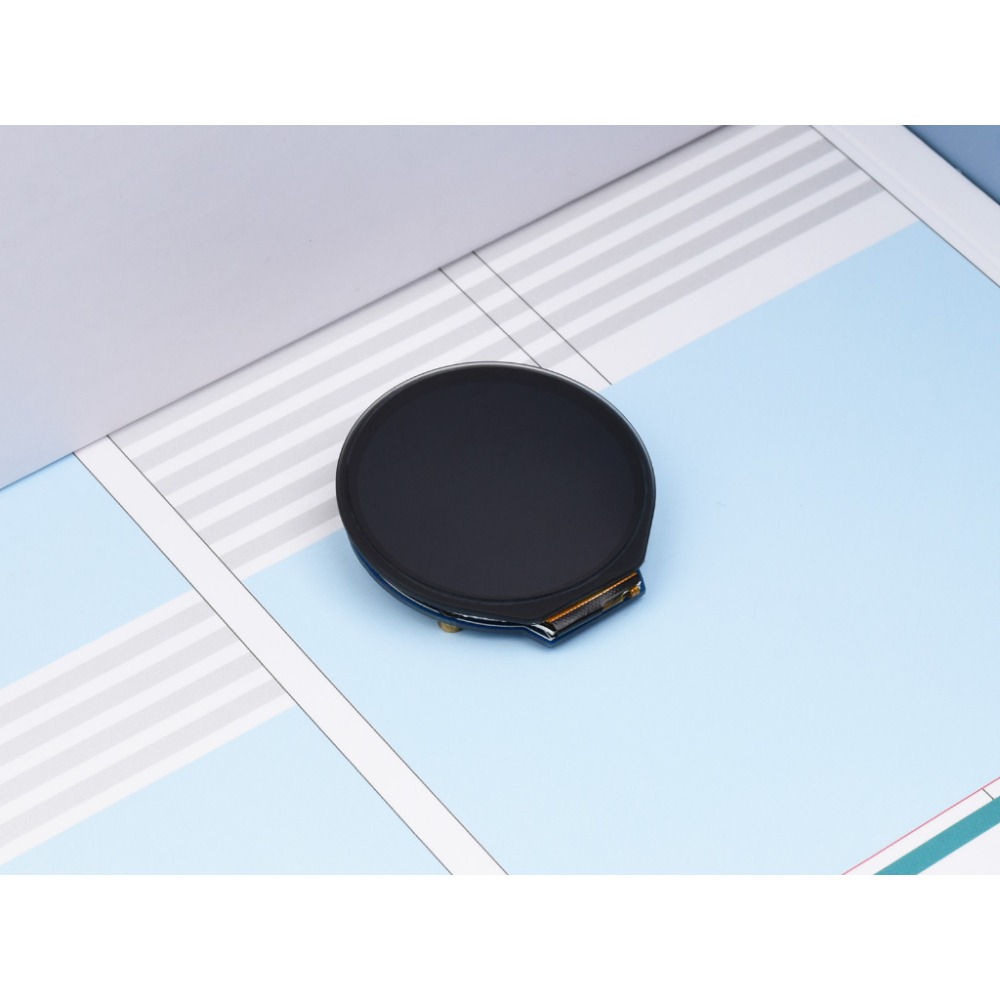

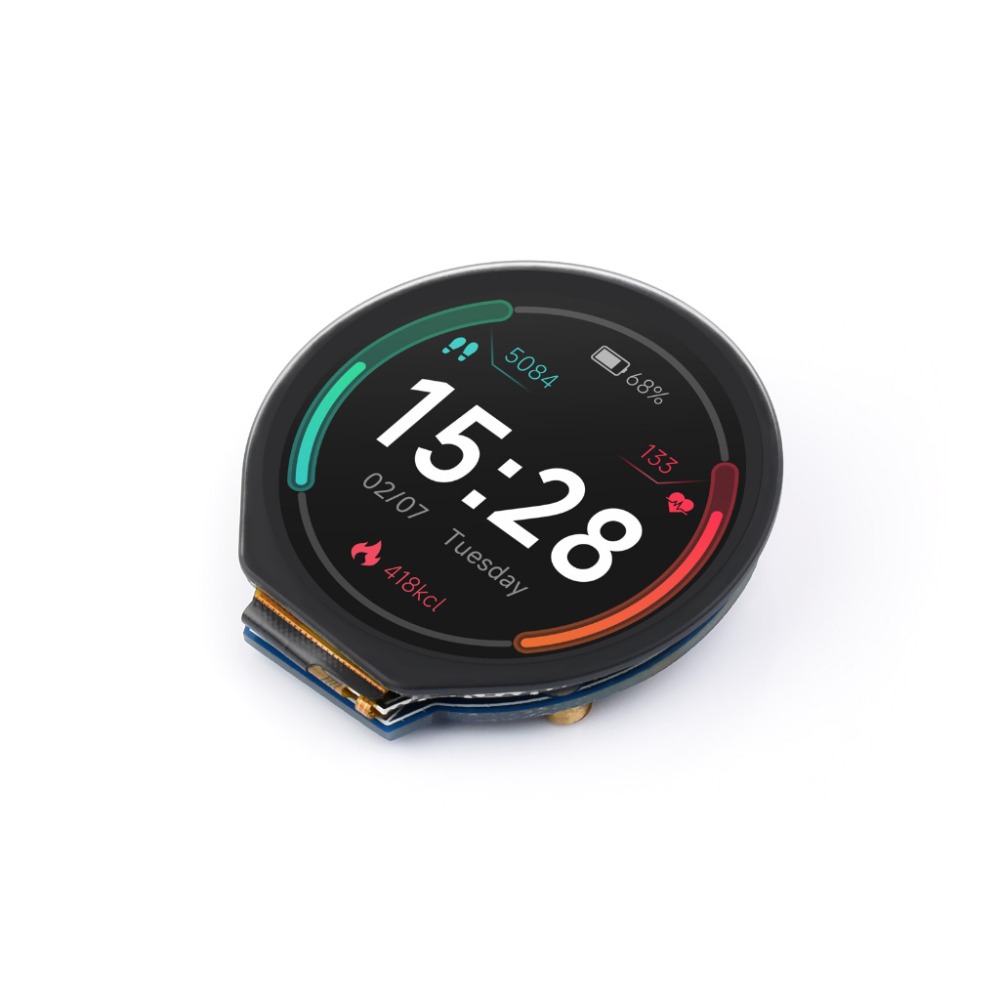

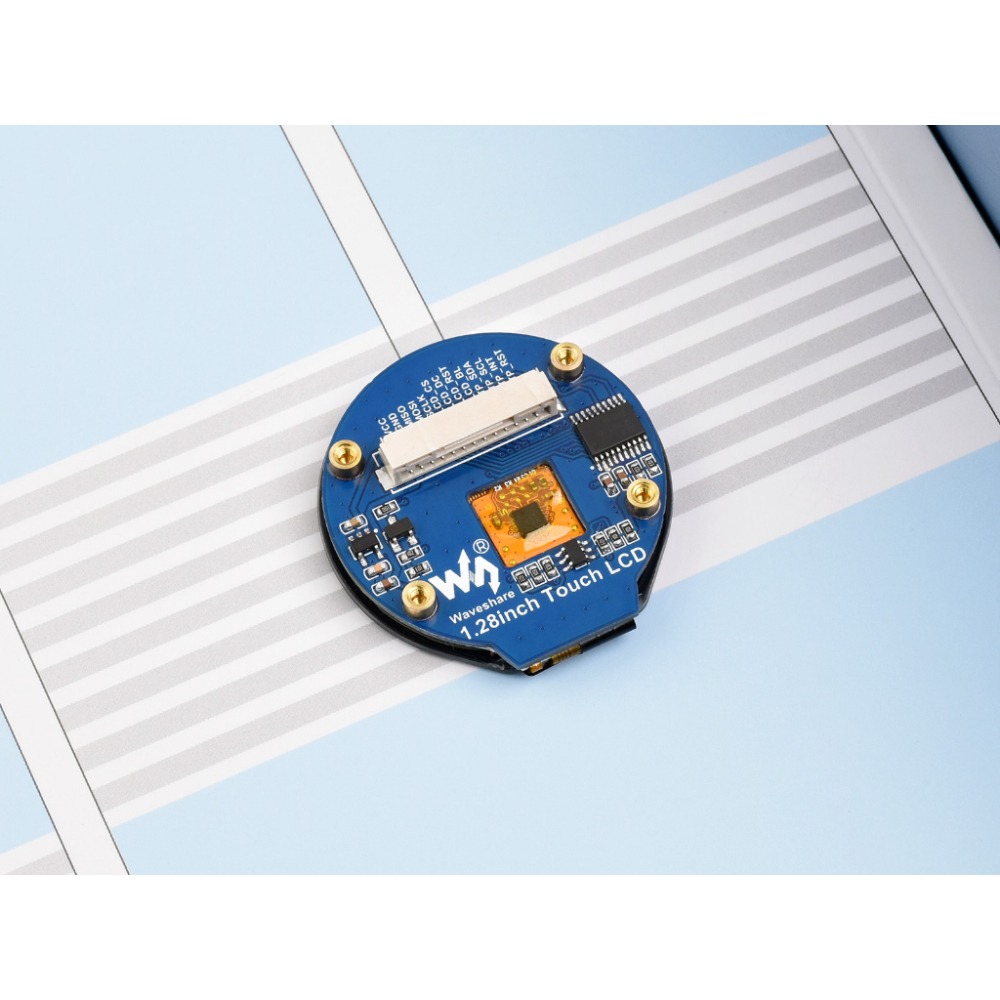

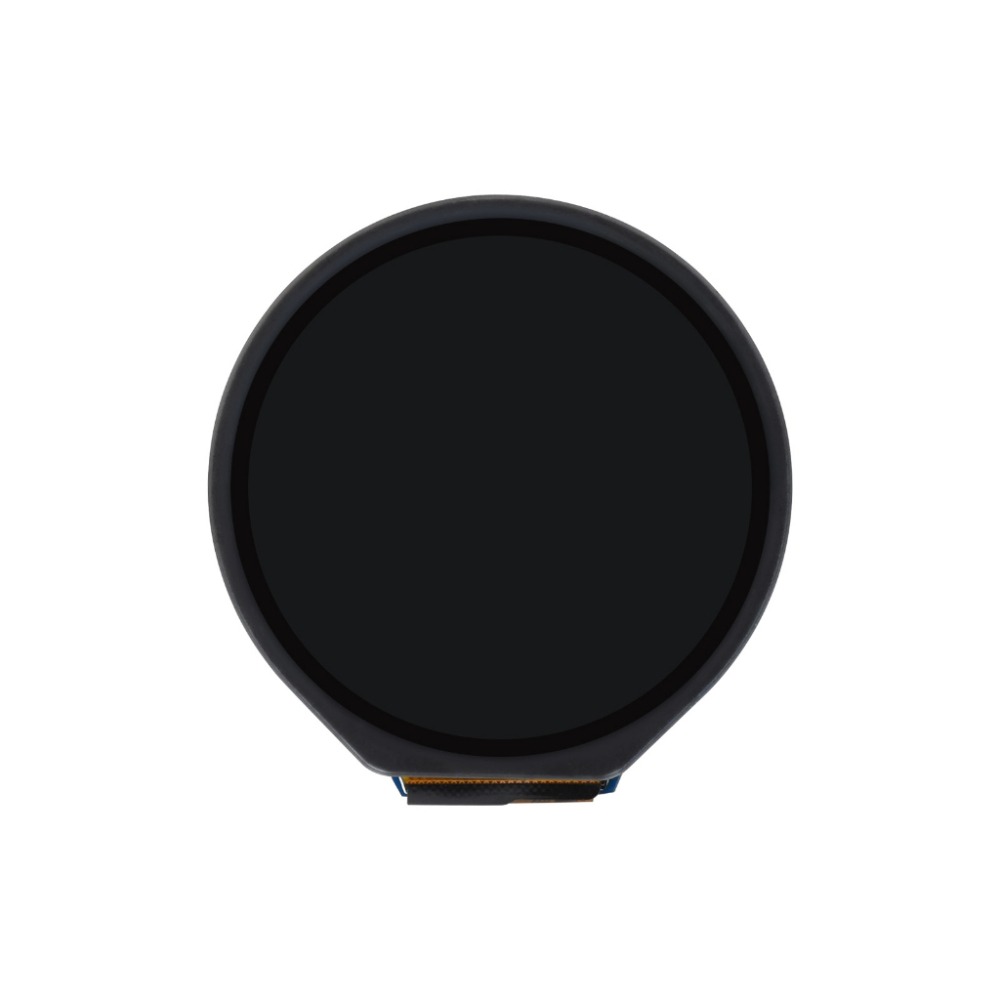

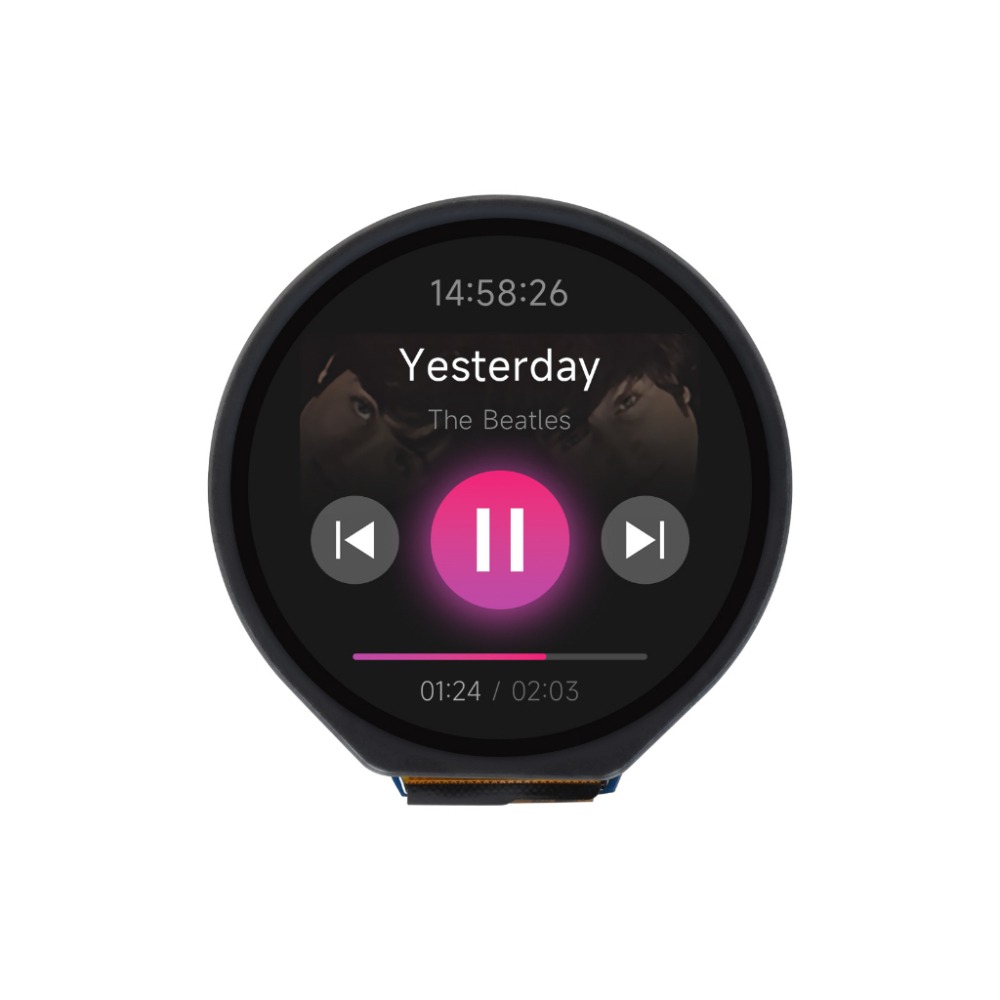

產品展示
產品尺寸
產品選型
型號 | 型別 | 顯示顏色 | 解析度 | 顯示面積 (mm×mm) | 支援介面 | 驅動晶片 | 尺寸 (mm×mm) | 排針介面 | ||
---|---|---|---|---|---|---|---|---|---|---|
0.91inch OLED Module [ /shop/0.91inch-OLED-Module.htm ] | OLED | 白色 | 128×32 | 22.38×5.58 | I2C | SSD1306 | 36.0×12.5 | PH2.0端子 | ||
0.95inch RGB OLED (A) [ /shop/0.95inch-RGB-OLED-A.htm ] | OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 彎排針 | ||
0.95inch RGB OLED (B) [ /shop/0.95inch-RGB-OLED-B.htm ] | OLED | 65K彩色 | 96×64 | 20.14×13.42 | 4-wire SPI | SSD1331 | 31.7×37.0 | 直排針 | ||
0.96inch LCD Module [ /shop/0.96inch-LCD-Module.htm ] | IPS | 65K彩色 | 160×80 | 21.70×10.80 | 4-wire SPI | ST7735S | 32.5×26.0 | PH2.0端子 | ||
0.96inch OLED (A) [ /shop/0.96inch-OLED-A.htm ] | OLED | 黃藍雙色塊* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 彎排針 | ||
0.96inch OLED (B) [ /shop/0.96inch-OLED-B.htm ] | OLED | 黃藍雙色塊* | 128×64 | 21.70×11.20 | 3/4-wire SPI、I2C | SSD1306 | 33.0×33.5 | 直排針 | ||
0.96inch OLED Module (C) [ /shop/0.96inch-OLED-Module-C.htm ] | OLED | 黃藍雙色塊* | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排針 | ||
0.96inch OLED Module (D) [ /shop/0.96inch-OLED-Module-D.htm ] | OLED | 白色 | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排針 | ||
0.96inch OLED Module (E) [ /shop/0.96inch-OLED-Module-E.htm ] | OLED | 藍色 | 128×64 | 21.74×11.18 | 4-wire SPI、I2C | SSD1315 | 26.0×26.0 | 直排針 | ||
1.14inch LCD Module [ /shop/1.14inch-LCD-Module.htm ] | IPS | 65K彩色 | 240×135 | 24.91×14.86 | 4–wire SPI | ST7789 | 35.0×32.0 | PH2.0端子 | ||
1.28inch LCD Module [ /shop/1.28inch-LCD-Module.htm ] | IPS | 65K彩色 | 240×240 | Φ32.4mm | 4-wire SPI | GC9A01 | 40.4×37.5 Φ37.5 | PH2.0端子 | ||
1.3inch LCD Module [ /shop/1.3inch-LCD-Module.htm ] | IPS | 65K彩色 | 240×240 | 23.40×23.40 | 4-wire SPI | ST7789 | 45.0×31.0 | PH2.0端子 | ||
1.3inch OLED (A) [ /shop/1.3inch-OLED-A.htm ] | OLED | 藍色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 彎排針 | ||
1.3inch OLED (B) [ /shop/1.3inch-OLED-B.htm ] | OLED | 藍色 | 128×64 | 29.42×14.70 | 3/4-wire SPI、I2C | SH1106 | 40.5×37.5 | 直排針 | ||
1.3inch OLED Module (C) [ /shop/1.3inch-OLED-Module-C.htm ] | OLED | 白色 | 64×128 | 14.70×29.42 | 4-wire SPI、I2C | SH1107 | 30.0×39.5 | PH2.0端子 | ||
1.47inch LCD Module [ /shop/1.47inch-LCD-Module.htm ] | LCD | 262K彩色 | 172×320 | 17.39×32.35 | 4-wire SPI | ST7789V3 | 22.0×38.5 | PH2.0端子 | ||
1.5inch OLED Module [ /shop/1.5inch-OLED-Module.htm ] | OLED | 白色(16灰度) | 128×128 | 26.86×26.86 | 4-wire SPI、I2C | SSD1327 | 44.5×37.0 | PH2.0端子 | ||
1.5inch RGB OLED Module [ /shop/1.5inch-RGB-OLED-Module.htm ] | OLED | 65K彩色 | 128×128 | 26.86×26.86 | 3/4-wire SPI | SSD1351 | 44.5×37.0 | PH2.0端子 | ||
1.54inch LCD Module [ /shop/1.54inch-LCD-Module.htm ] | IPS | 65K彩色 | 240×240 | 27.72×27.72 | 4–wire SPI | ST7789 | 50.0×35.0 | PH2.0端子 | ||
1.69inch LCD Module [ /shop/1.69inch-LCD-Module.htm ] | IPS | 262K彩色 | 240×280 | 27.97×32.63 | 4-wire SPI | ST7789V2 | 31.5×39.0 | GH1.25端子 | ||
1.8inch LCD Module [ /shop/1.8inch-LCD-Module.htm ] | TFT | 65K彩色 | 128×160 | 28.30×34.50 | 4-wire SPI | ST7735S | 56.5×34.0 | PH2.0端子 | ||
1.9inch LCD Module [ /shop/1.9inch-LCD-Module.htm ] | IPS | 262K彩色 | 170×320 | 22.70×42.72 | 4-wire SPI | ST7789V2 | 51.2×27.3 | GH1.25端子 | ||
2inch LCD Module [ /shop/2inch-LCD-Module.htm ] | IPS | 262K彩色 | 240×320 | 30.60×40.80 | 4-wire SPI | ST7789 | 58.0×35.0 | PH2.0端子 | ||
2.4inch LCD Module [ /shop/2.4inch-LCD-Module.htm ] | TFT | 65K彩色 | 240×320 | 36.72×48.96 | 4-wire SPI | ILI9341 | 70.5×43.3 | PH2.0端子 | ||
0.96inch OLED由螢幕上方1/4黃色及下方3/4藍色組成,是雙色塊屏,不是“雙色屏” |
資料及服務
- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 電路原理圖
- 示例程式
- 開發資料
(例程資料以連結中實際給出的為準)
資料路徑 /wiki/1.28inch_Touch_LCD [ http://www.waveshare.net/wiki/1.28inch_Touch_LCD ]
配置清單
- [ /photo/LCD/1.28inch-Touch-LCD/1.28inch-Touch-LCD-2.jpg ]1
- [ /photo/LCD/1.28inch-Touch-LCD/1.28inch-Touch-LCD-10.jpg ]2
- 1.28inch Touch LCD × 1
- GH1.25 13PIN 連線線(帶鎖釦) × 1
