RP2040 微控制器開發板
基於樹莓派自主研發的 RP2040

產品特性
RP2040-LCD-1.28 是一款微雪 (Waveshare ) 設計的低成本,高效能的微控制器開發板。在較小的板型下,板載了 1.28inch LCD 圓形螢幕、鋰電池充電晶片、六軸感測器(三軸加速度與三軸陀螺儀)等外設,並且引出了所有的 GPIO 與 Debug 介面,方便開發並嵌入應用到產品中。
主要功能特性有:
- 採用 Raspberry Pi 自主設計的 RP2040 微控制器晶片
- 搭載雙核 ARM Cortex M0 + 處理器,執行頻率高達 133MHz 靈活時鐘
- 內建 264KB 的 SRAM 和 2MB 的片上 Flash
- 採用 Type-C 介面,緊跟時代潮流,無需糾結正反插

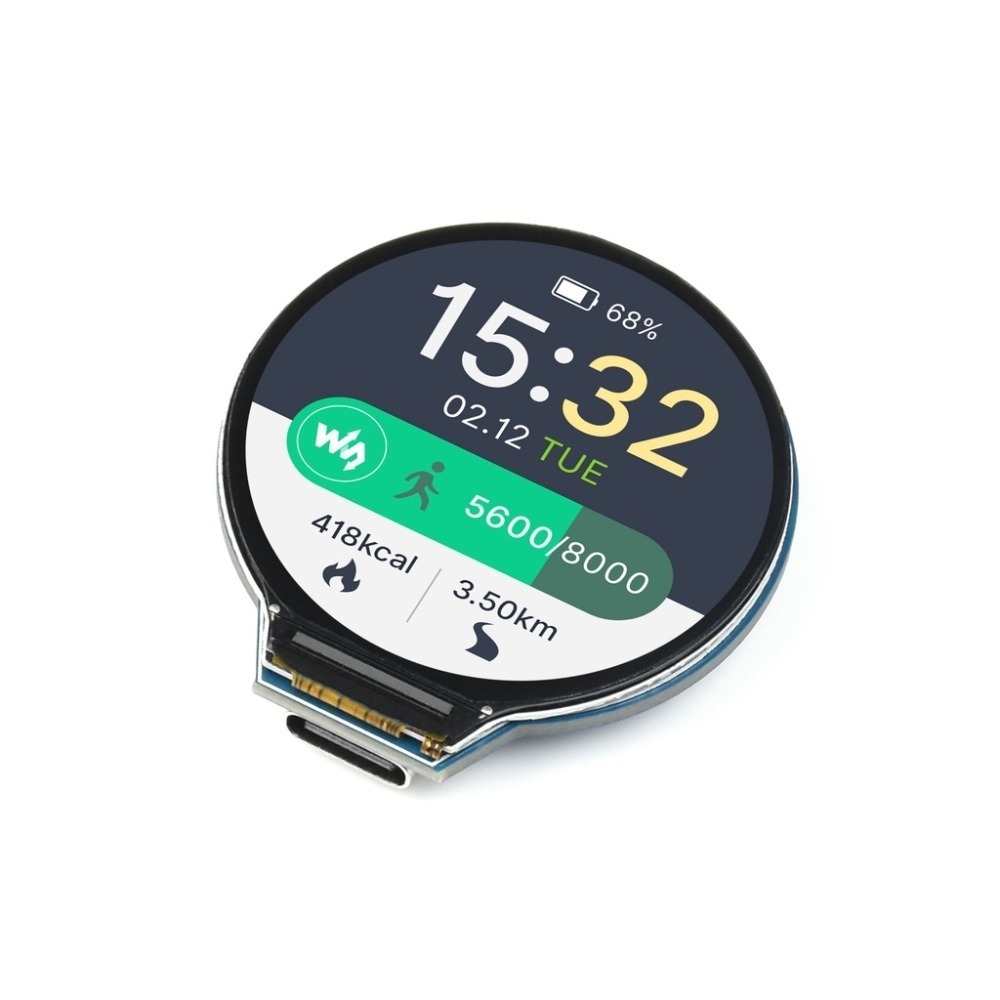

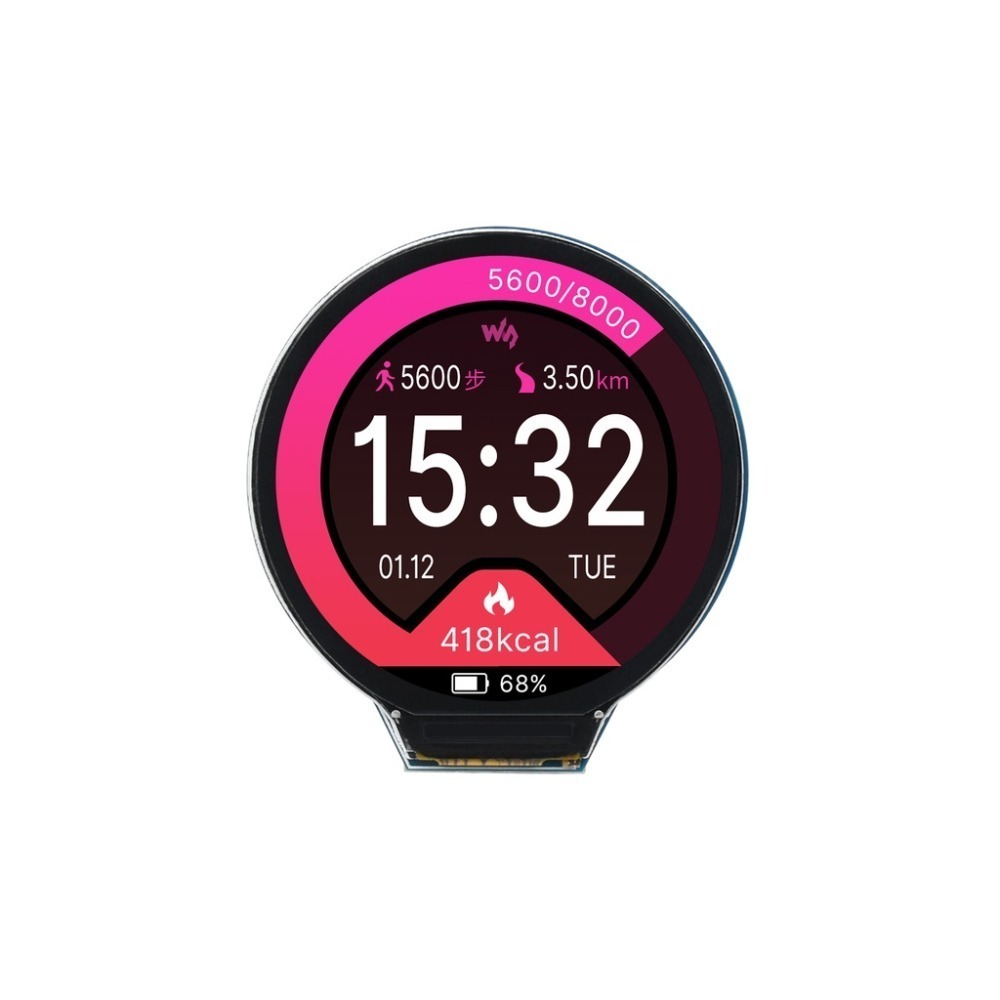

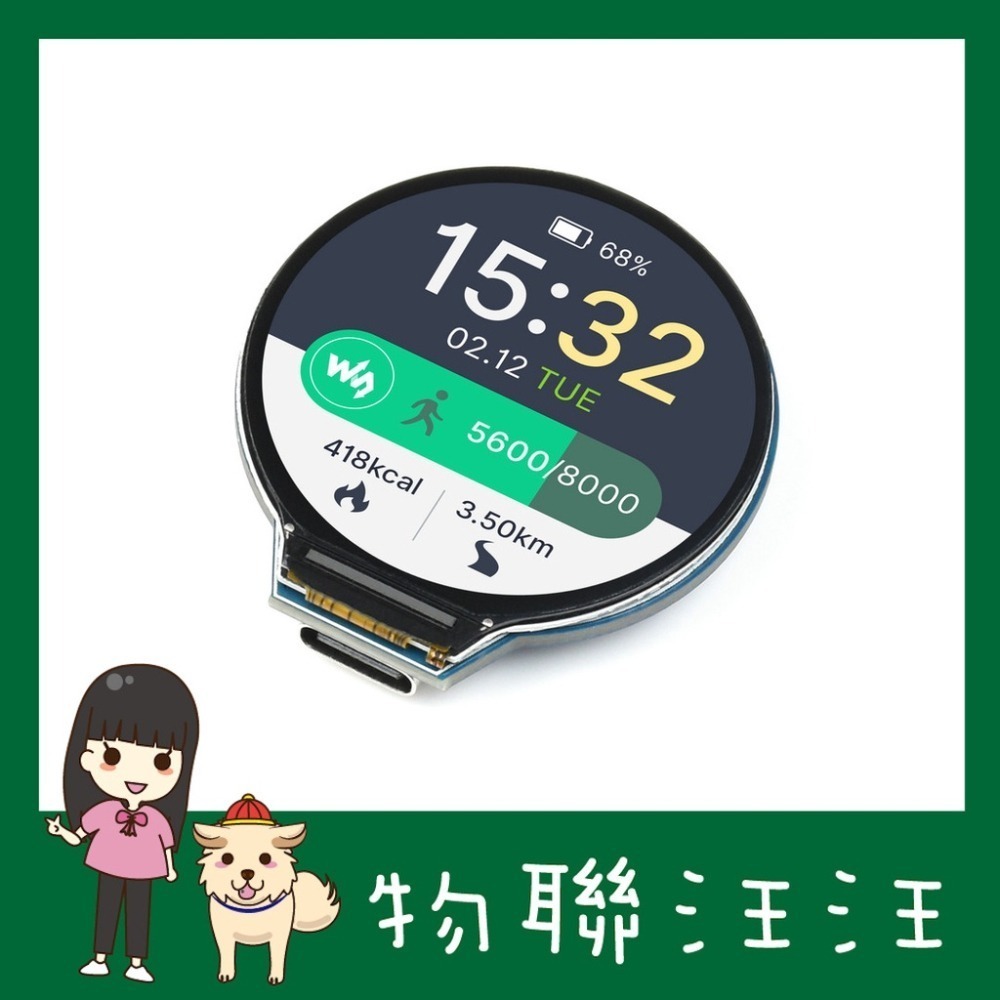

- 板載 1.28 英寸 240 × 240 解析度,65K 彩色 IPS LCD 顯示屏,能清晰地顯示彩色圖片
- 板載鋰電池充放電介面,有利於移動場景使用
- 全部 GPIO 經過 1.27 間距排母引出 (共 30 個,但是有引腳已經連線內部電路,複用時需要注意,詳情請參考 wiki)
- USB1.1 主機和裝置支援
- 支援低功耗睡眠和休眠模式
- 可通過 USB 識別為大容量儲存器進行拖放式下載程式
- 2 個 SPI,2 個 I2C,2 個 UART,4 個 12 位 ADC,16 個可控 PWM 通道
- 精確的片上時鐘和定時器
- 溫度感測器
- 片上加速浮點庫
- 8 個可程式設計 I/O (PIO) 狀態機,用於自定義外設支援
支援 C/C++,MicroPython
配套完善的 SDK、開源資料教程,方便上手,可快速嵌入到應用中

雙核處理器
板載雙核 ARM Cortex M0 + 處理器
執行頻率高達 133 MHz

30 個多功能 GPIO 引腳
支援配置引腳功能,可方便靈活地開發和整合

資源簡介

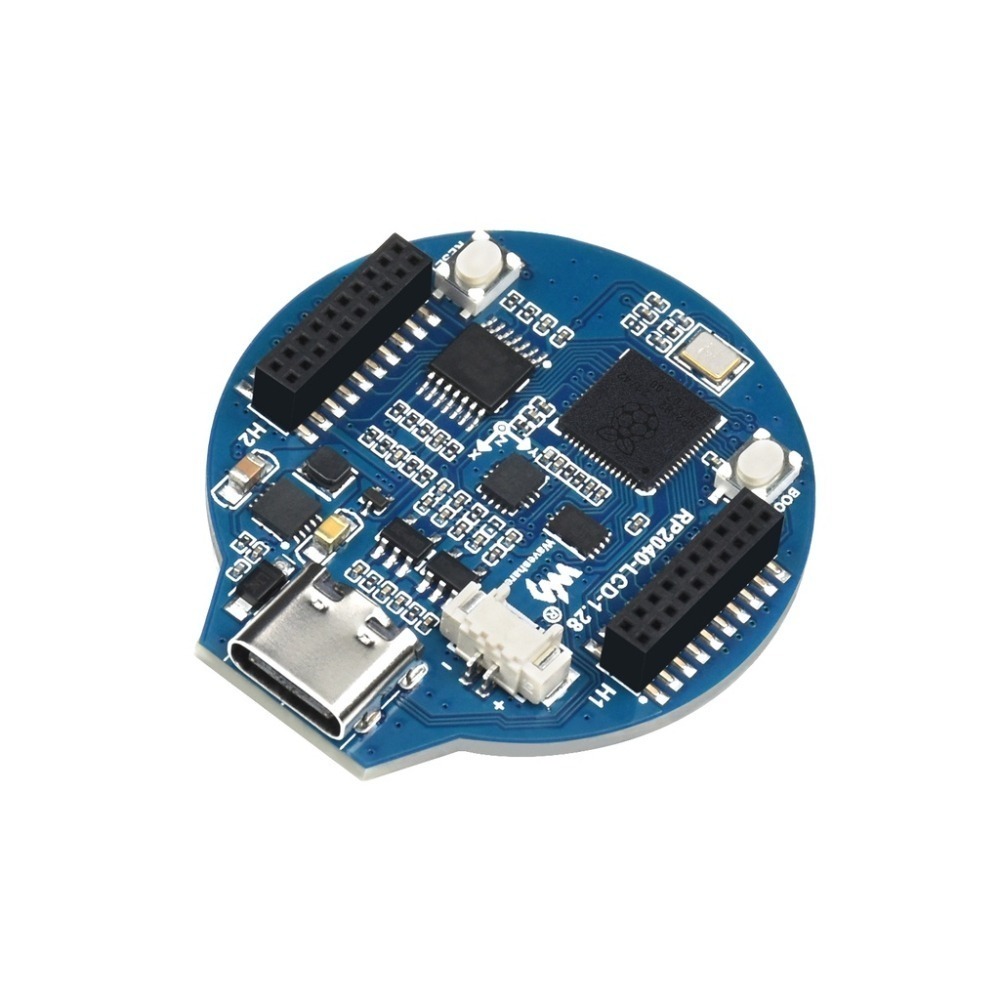

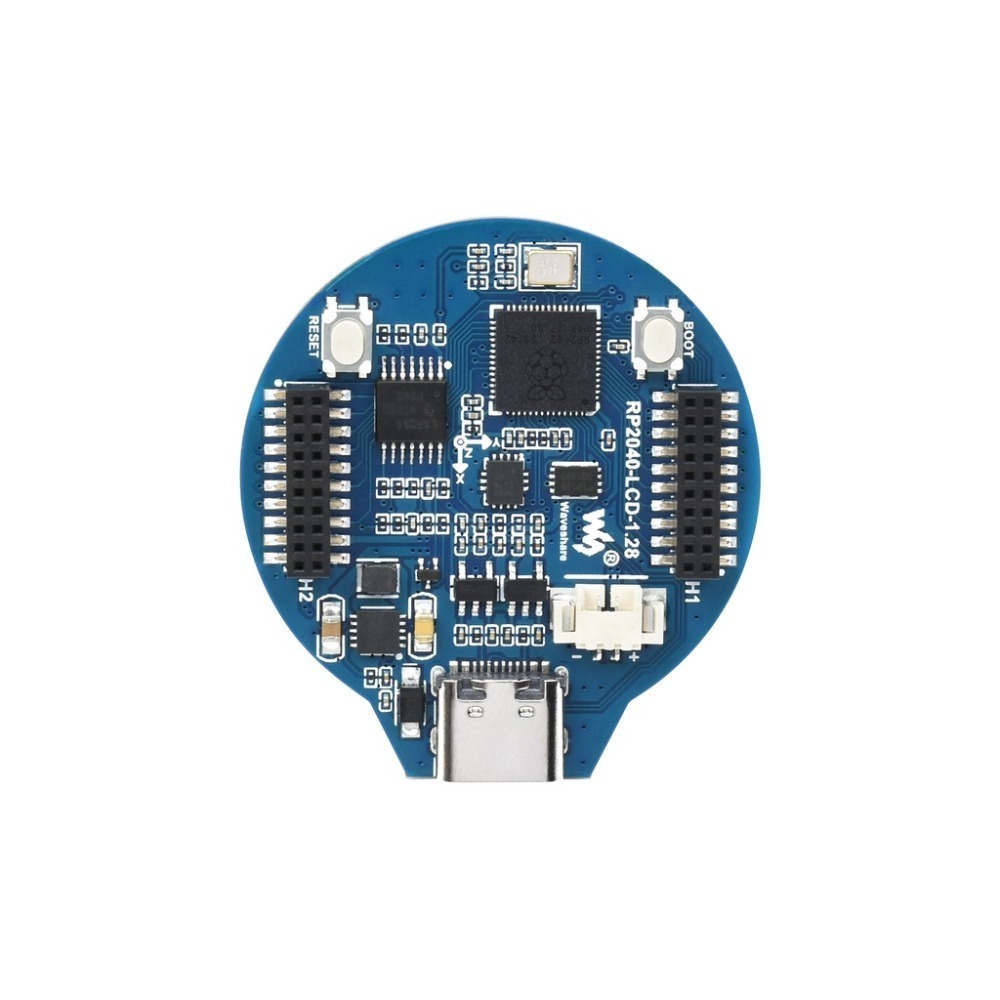

- USB Type-C 介面
支援 USB1.1 主機和從裝置
- ETA6096
高效鋰電池充電晶片
- 電池介面
MX1.25 聯結器,可用於接入 3.7V 鋰電池,支援充放電
- QMI8658C
六軸慣性測量單元 (IMU),包含一個 3 軸陀螺儀和一個 3 軸加速計
- 1.27mm 間距排針
引出全部 GPIO 與 Debug 介面
- W25Q16JVUXIQ
2MB NOR-Flash
- RP2040
雙核處理器,高達 133MHz 的執行頻率
- RESET 按鍵
復位按鍵
- BOOT 按鍵
復位時按下,進入下載模式
產品尺寸

Pico 選型對比
| 產品 | 主晶片 | 穩壓晶片 | USB | Flash | PSRAM | 鋰電池口 | 特性 |
|---|---|---|---|---|---|---|---|
![]() Pico H [ /shop/Raspberry-Pi-Pico-H.htm ] | RP2040 | DC-DC, 800mA | Micro USB | 2MB | - | - | - |
![]() Pico W [ /shop/Raspberry-Pi-Pico-W.htm ] | DC-DC, 3000mA | Micro USB | 2MB | - | - | 帶 WIFI | |
![]() Pico [ /shop/Raspberry-Pi-Pico.htm ] | DC-DC, 800mA | Micro USB | 2MB | - | - | - | |
![]() 迷你版 [ /shop/RP2040-Zero.htm ] | LDO, 800mA | Type-C | 2MB | - | - | - | |
![]() 圓形 LCD 版 [ /shop/RP2040-LCD-1.28.htm ] | LDO, 300mA | Type-C | 2MB | - | 支援(邊充邊放) | 1.28 寸 IPS | |
![]() LCD 版 [ /shop/RP2040-LCD-0.96.htm ] | DC-DC, 2000mA | Type-C | 2MB | - | 支援(邊充邊放) | 0.96 寸 IPS | |
![]() 升級版 [ /shop/RP2040-Plus.htm ] | DC-DC, 2000mA | Type-C | 4MB | - | 支援(邊充邊放) | - | |
![]() ESP32-S2 版 [ /shop/ESP32-S2-Pico.htm ] | ESP32-S2FH4 | DC-DC, 2000mA | Type-C | 4MB | 8MB | - | - |
![]() ESP32-S2 LCD 版 [ /shop/ESP32-S2-LCD-0.96.htm ] | DC-DC, 2000mA | Type-C | 4MB | 8MB | 支援(邊充邊放) | 0.96 寸 IPS LCD |
