[物聯汪汪] 含稅附發票~ Raspberry Pi Pico I2C 溫濕度光紅外氣氣體等多環境感測器擴充套件

商品編號:P0510700188867 原始貨號:P0510700188867

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 990
$ 1,050
預計出貨天數3
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商  /shop/Pico-Environment-Sensor.htm [ https://www.waveshare.net/shop/Pico-Environment-Sensor.htm ]  料號:WS-20232

本產品不含 Raspberry Pi Pico ,如有需要,請另行購買

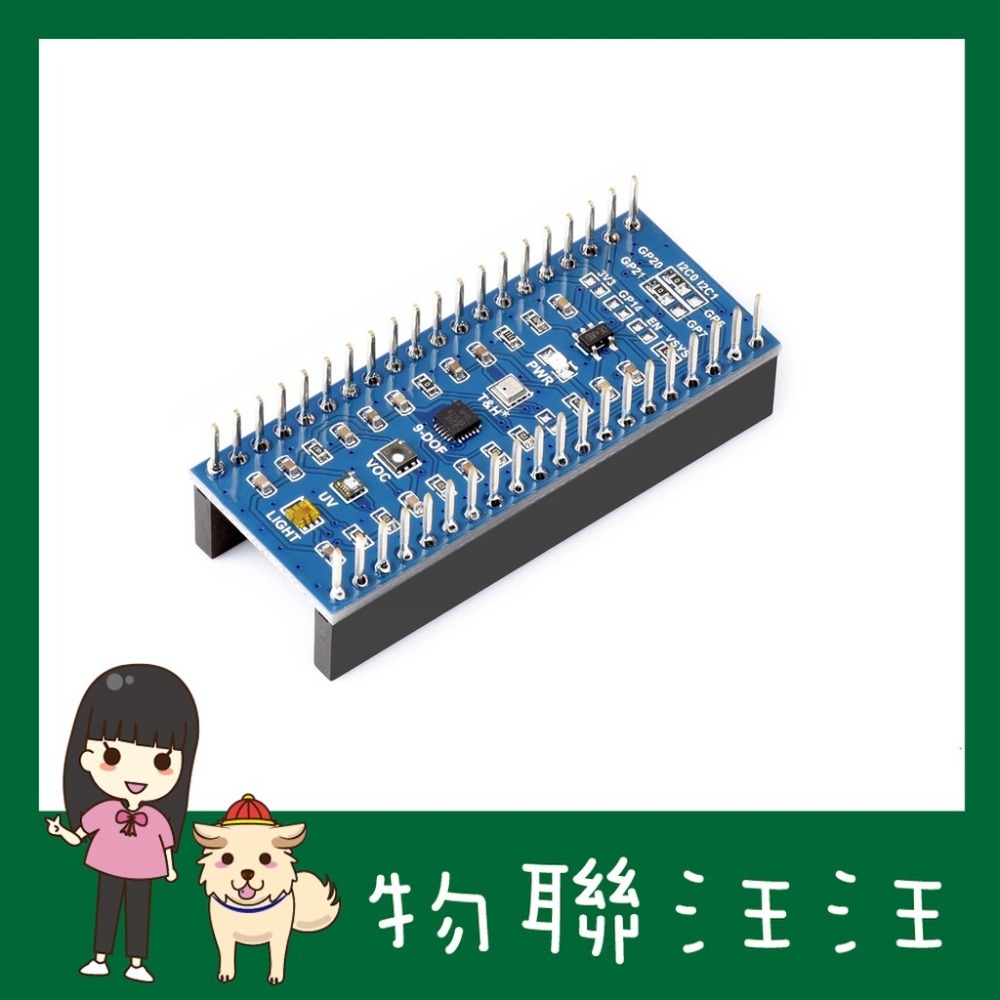

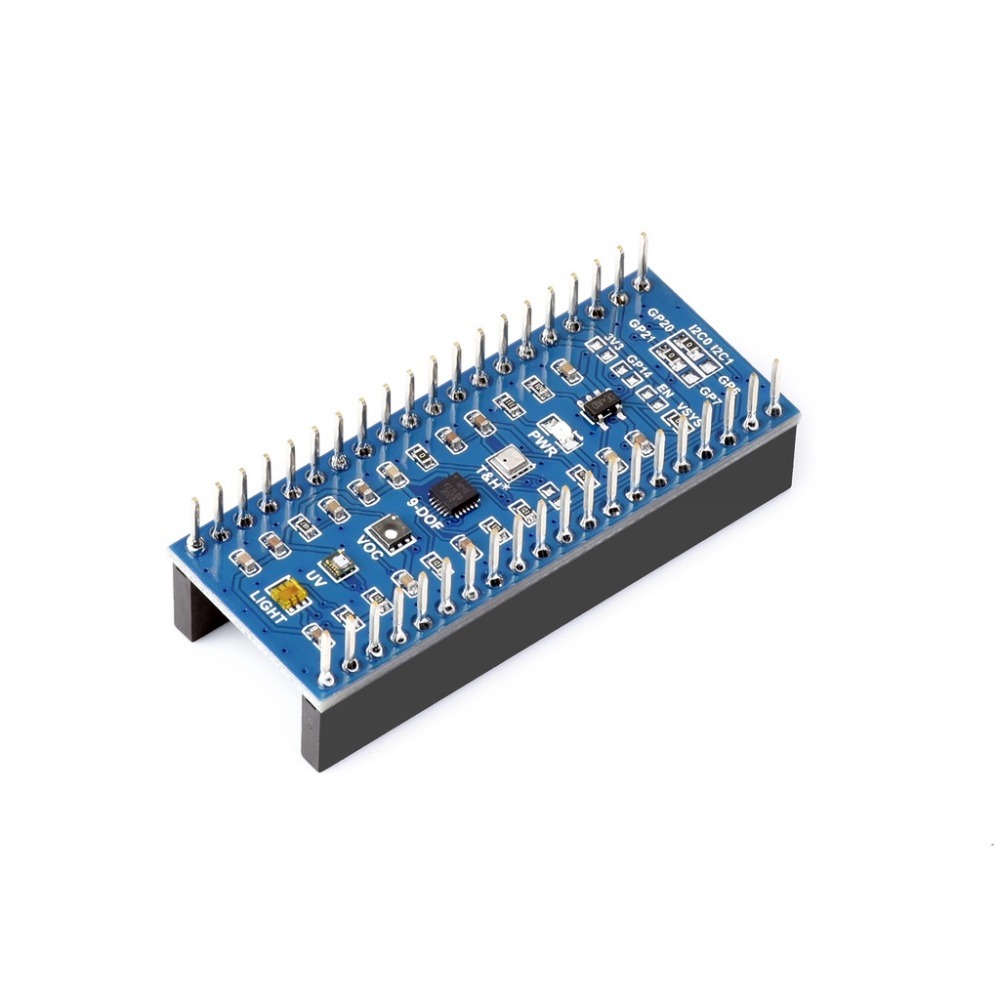

Pico 環境感測器擴充套件板



產品特性

搭配 Raspberry Pi Pico 使用,可以採集周圍環境的溫溼度、大氣壓強、環境光、VOC、紅外線、紫外線等感測器資料,也可以輕輕鬆鬆地 DIY 一個可以檢測運動姿態和方位的機器人。

  • 板載 Raspberry Pi Pico 介面,適用於 Raspberry Pi Pico 系列主機板
  • 板載 TSL25911FN 數字環境光感測器,可測量紅外光強及人眼可見光
  • 板載 BME280 溫溼度氣壓感測器,可測量溫度、溼度、氣壓
  • 板載 MPU9250 運動姿態感測器,可測量加速度、陀螺儀、磁力計
  • 板載 LTR390-UV-1 紫外感測器,可測量紫外光強
  • 板載 SGP40 氣體感測器,可檢測環境 VOC
  • I2C 介面通訊,兩線即可實現讀取
  • 提供完善的配套資料手冊 (MicroPython 示例程式)


產品引數


TSL25911FN 數字環境光感測器
I2C 地址0x29
有效量程0 ~ 88000Lux
BME280 溫溼度氣壓感測器
I2C 地址0x76
溫度檢測-40 ~ 85℃ (解析度 0.01℃,精度 ±1℃)
溼度檢測0 ~ 100%RH (解析度 0.008%RH,精度 ±3%RH,響應時間 1s,滯後 ≤2%RH)
氣壓檢測300 ~ 1100hPa (解析度 0.18Pa,精度 ±1hPa)
MPU9250 運動姿態感測器
(9 軸感測器,3 軸加速度,3 軸陀螺儀,3 軸磁力計)
I2C 地址0x68
加速度計解析度16 位
加速度計量程 (可選)±2、±4、±8、±16g
陀螺儀解析度16 位
陀螺儀量程 (可選)±250、±500、 ±1000、±2000°/sec
磁力計解析度14 位
磁力計量程±4800µT
LTR390-UV-1 紫外感測器
I2C 地址0x53
響應波長300nm ~ 350nm
SGP40 氣體感測器
I2C 地址0x59
測量範圍0 至 1,000 ppm 乙醇當量
檢測限制< 0.05 ppm 乙醇當量 < 10 % 濃度設定點(以較大者為準)
響應時間< 10 s (tau 63 %)
啟動時間< 60 s
支援片內溼度補償

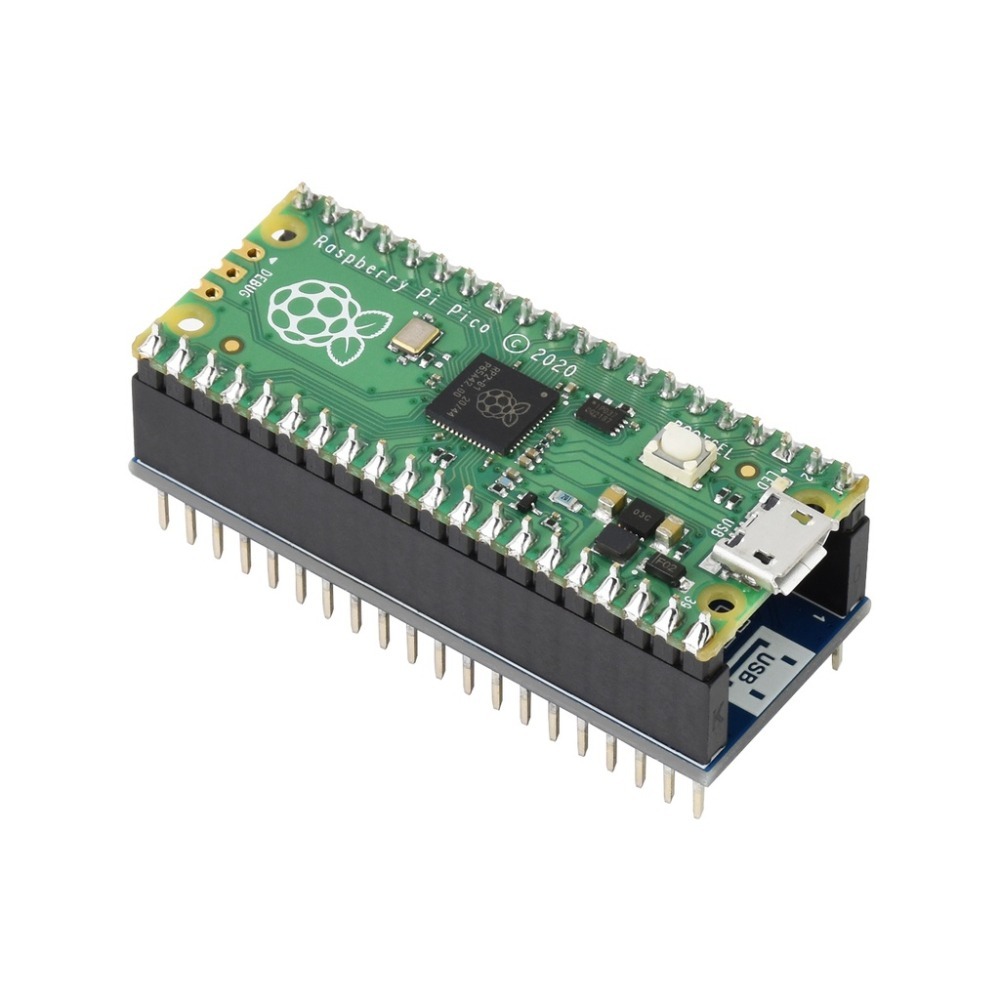

基於樹莓派 Pico 介面設計

適用於 Raspberry Pi Pico 系列主機板、焊接排母,可直接連線到 Pico 主機板

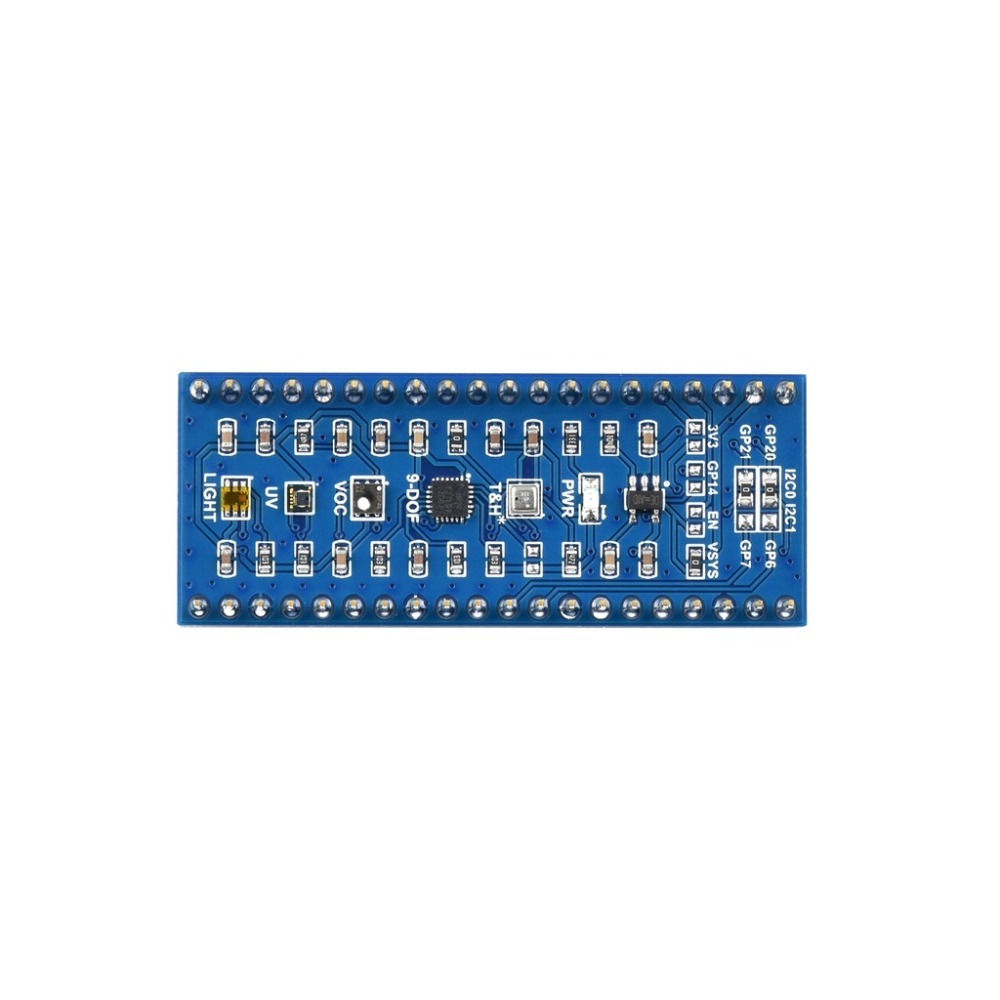

資源簡介

  1. TSL25911FN

    數字環境光感測器,可測量紅外光強及人眼可見光

  2. LTR390-UV-1

    紫外感測器,可測量紫外光強

  3. SGP40

    氣體感測器

  4. MPU9250

    3 軸加速度,3 軸陀螺儀,3 軸磁力計

  1. BME280

    溫溼度氣壓感測器

  2. 電壓轉換晶片

    5V 轉 3.3V/1.8V

  3. I2C 選擇電阻

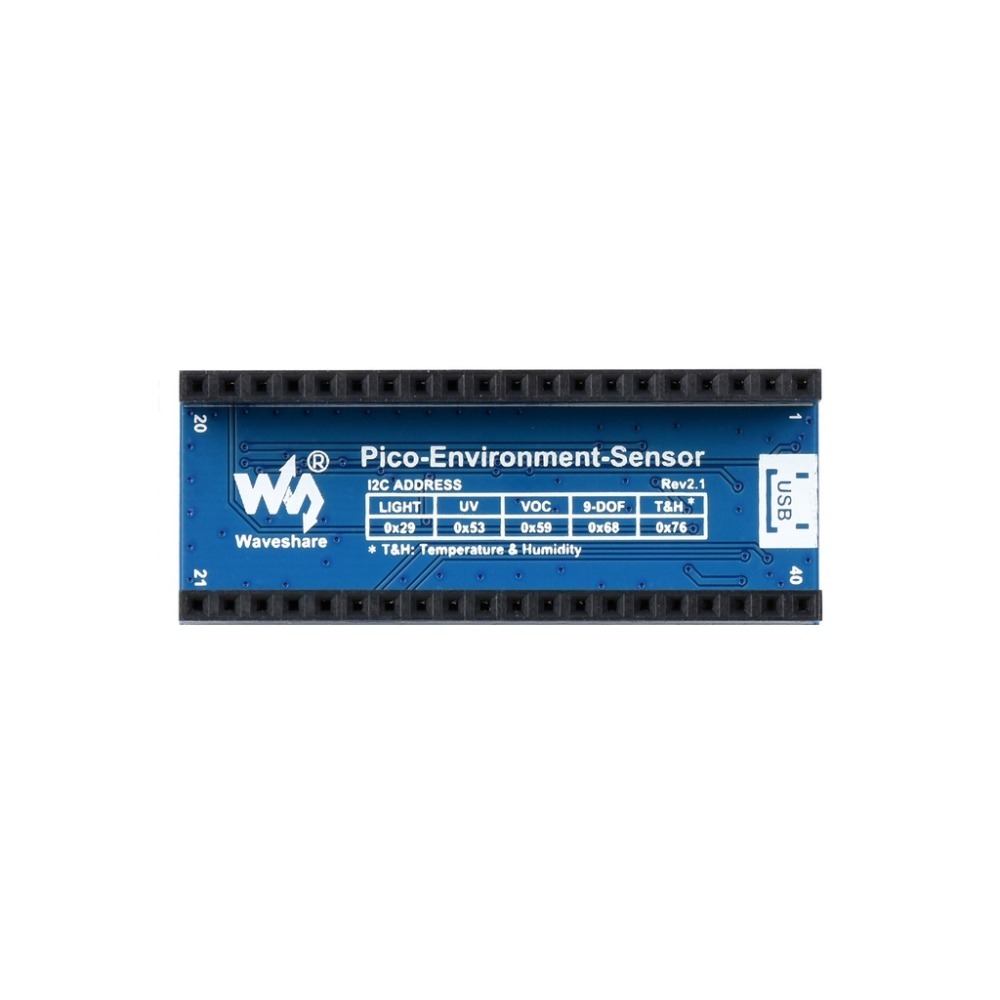

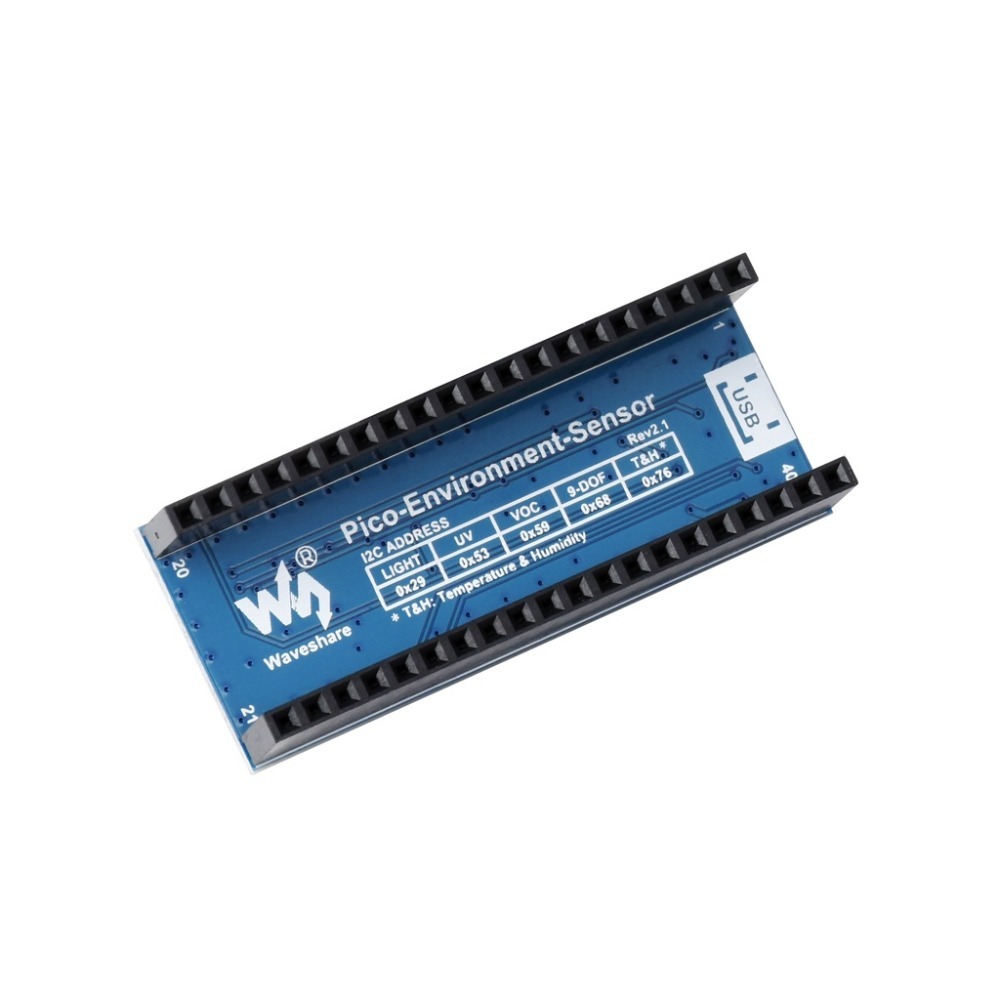

介面定義

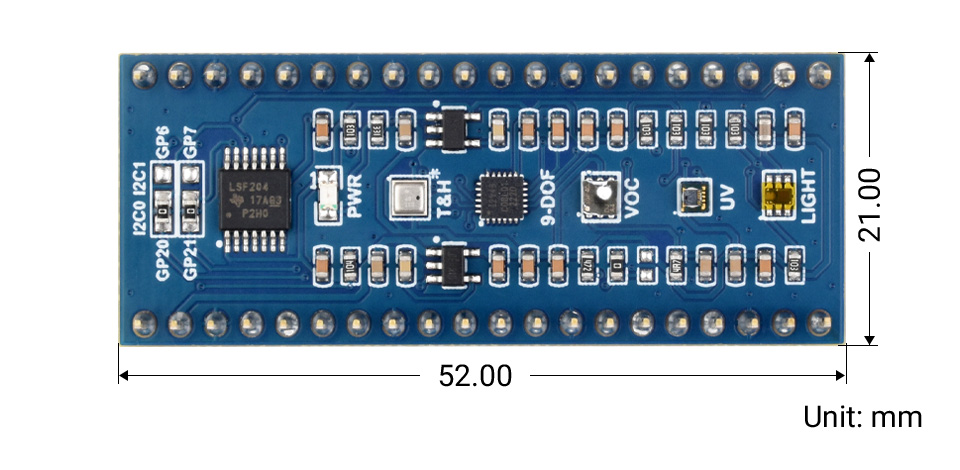

產品尺寸




Pico 教學視訊

(更多視訊,持續更新中……)

 [ https://www.bilibili.com/video/BV1CV411e7ZQ/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1nK4y1U79B/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1SV411Y7o3/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1mp4y1b7fj/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV15B4y1u7cv/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1GU4y1j763/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1w54y1G7g1/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]
 [ https://www.bilibili.com/video/BV1ph411i74x/?spm_id_from=333.788&vd_source=4e6e8c27f5f062e670bbcef7076bcc85 ]



資料及服務

  • 認準微雪正品
  • 專業技術支援
  • 豐富的資料教程
  • 使用者手冊
  • 電路原理圖
  • 示例程式
  • 開發資料

(例程資料以連結中實際給出的為準)




配置清單

Pico-Environment-Sensor × 1
