[物聯汪汪] 附發票~ 微雪正品1.69" 吋 IPS彩色LCD顯示屏 240×280解析度 SPI介面262K彩色螢幕

商品編號:P0510700188855 原始貨號:P0510700188855

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 300
$ 320
預計出貨天數3
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商  /shop/1.69inch-LCD-Module.htm [ https://www.waveshare.net/shop/1.69inch-LCD-Module.htm ]  料號:WS-24382

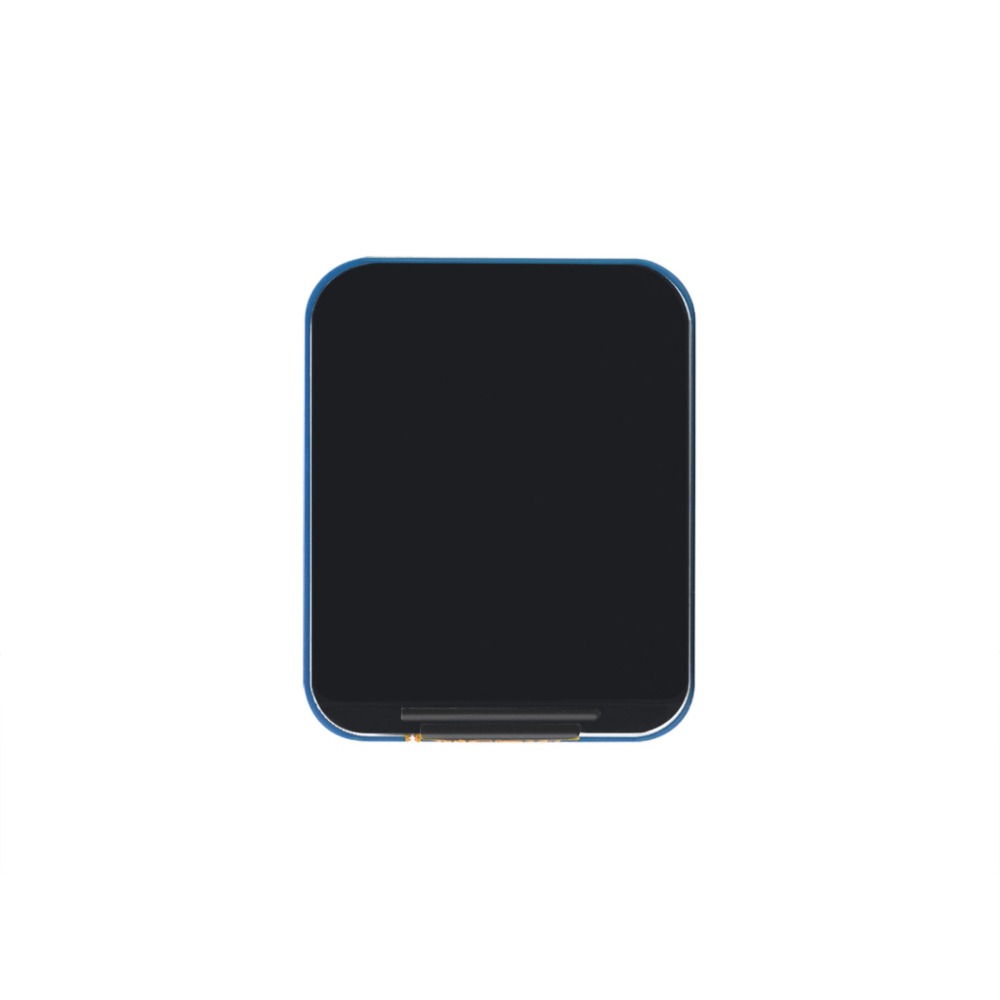

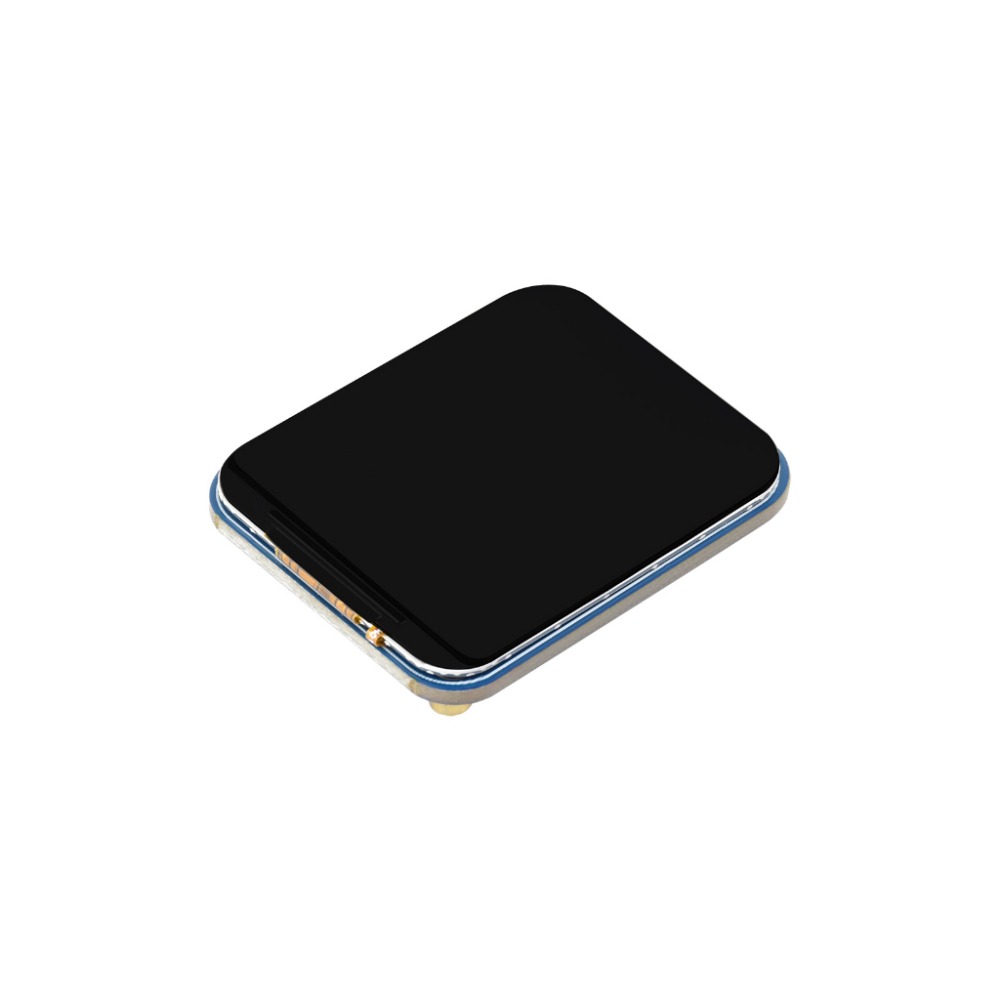

1.69 英寸 LCD 擴充套件板

內建 ST7789V2 驅動晶片,使用 SPI 介面通訊



提供樹莓派、Arduino、STM32 等例程資料


  • 尺寸 1.69 英寸
  • 解析度 240 × 280
  • 顯示顏色 262K 彩色

  • 通訊介面 SPI
  • 顯示面板 面板
  • 驅動晶片 ST7789V2


產品特點


  • 240 × 280 解析度,262K 彩色,能清晰地顯示彩色圖片
  • 使用 SPI 控制,確保不會佔用太多介面引腳資源,可接入 Raspberry Pi / Arduino / STM32 等主控板
  • 提供完善的配套資料手冊 (Raspberry Pi / Arduino / STM32 等示例程式)



產品引數


工作電壓3.3V / 5V解析度240 × 280 pixels
通訊介面4-wire SPI顯示尺寸27.97 × 32.63mm
顯示面板IPS畫素大小0.11655 × 0.11655mm
控制晶片ST7789V2產品尺寸31.50 × 39.00mm

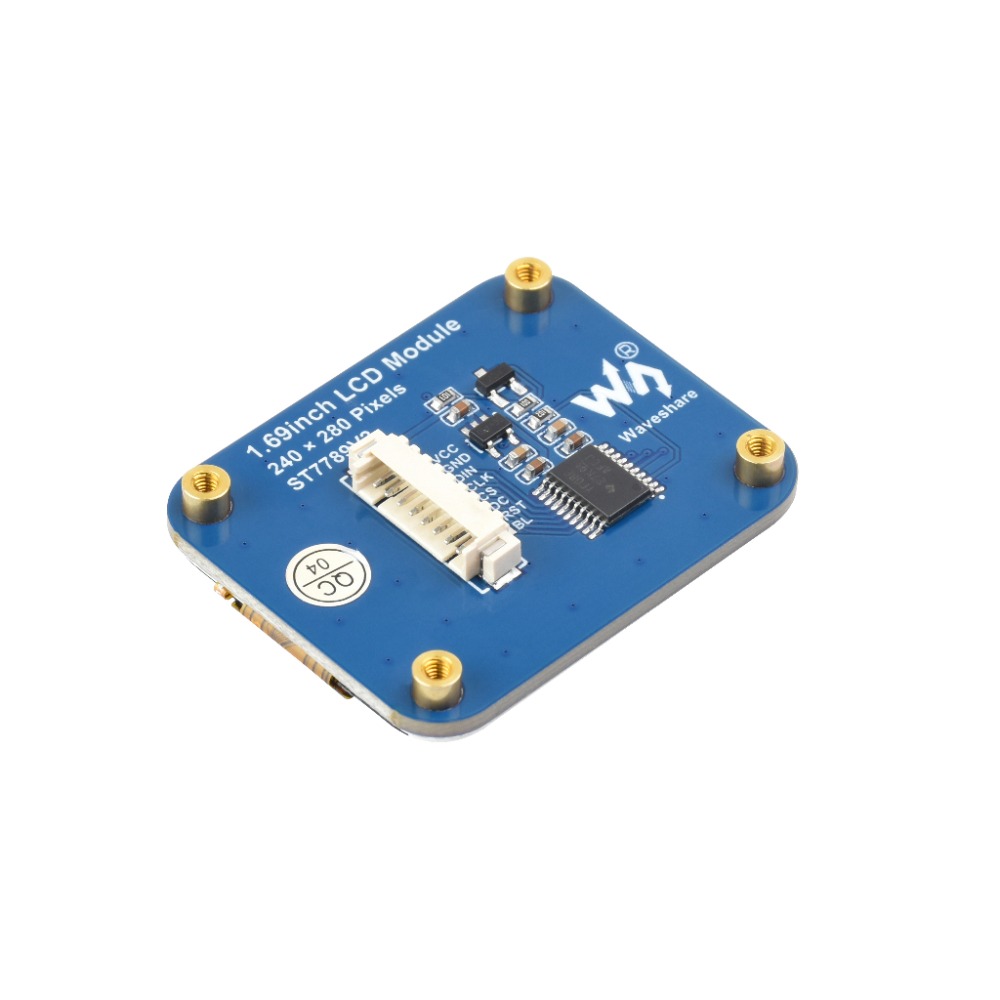

板載電平轉換晶片

相容 3.3V / 5V 電源輸入



SPI 控制介面

可接入 Raspberry Pi / Arduino / STM32 等主控板

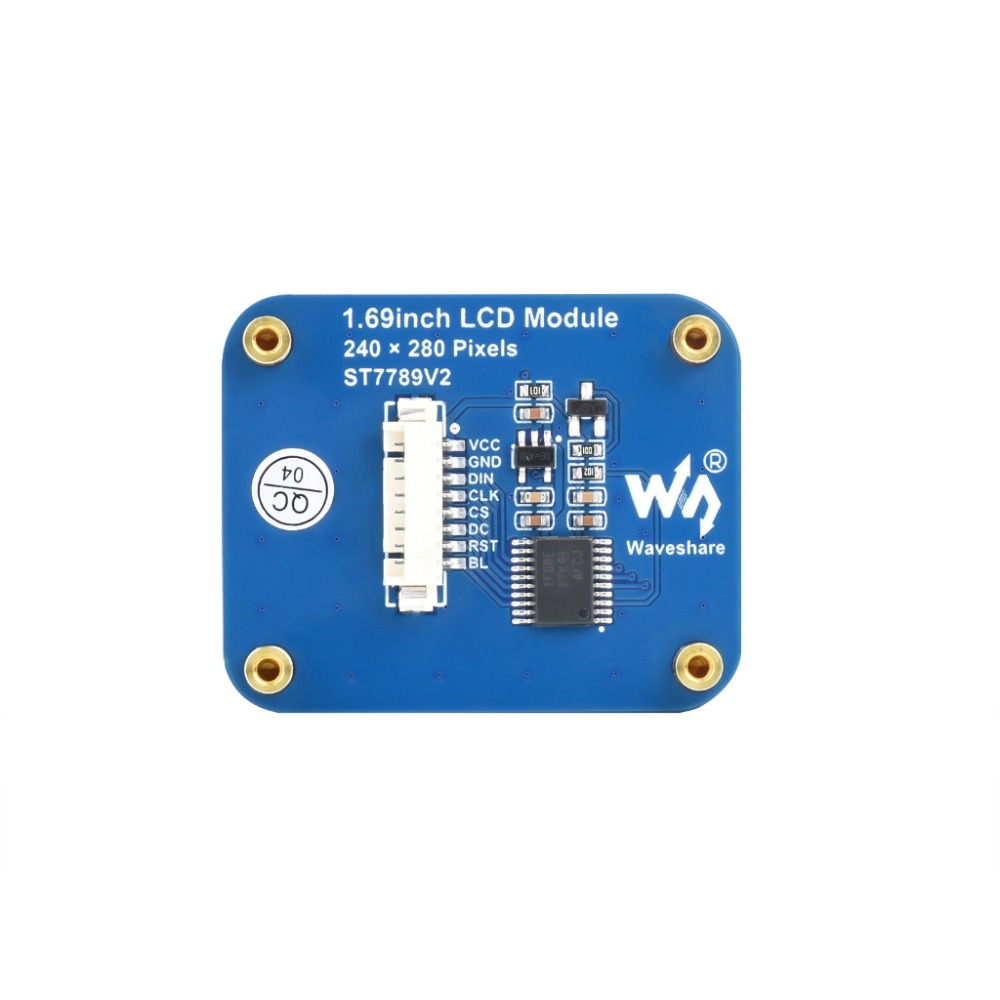

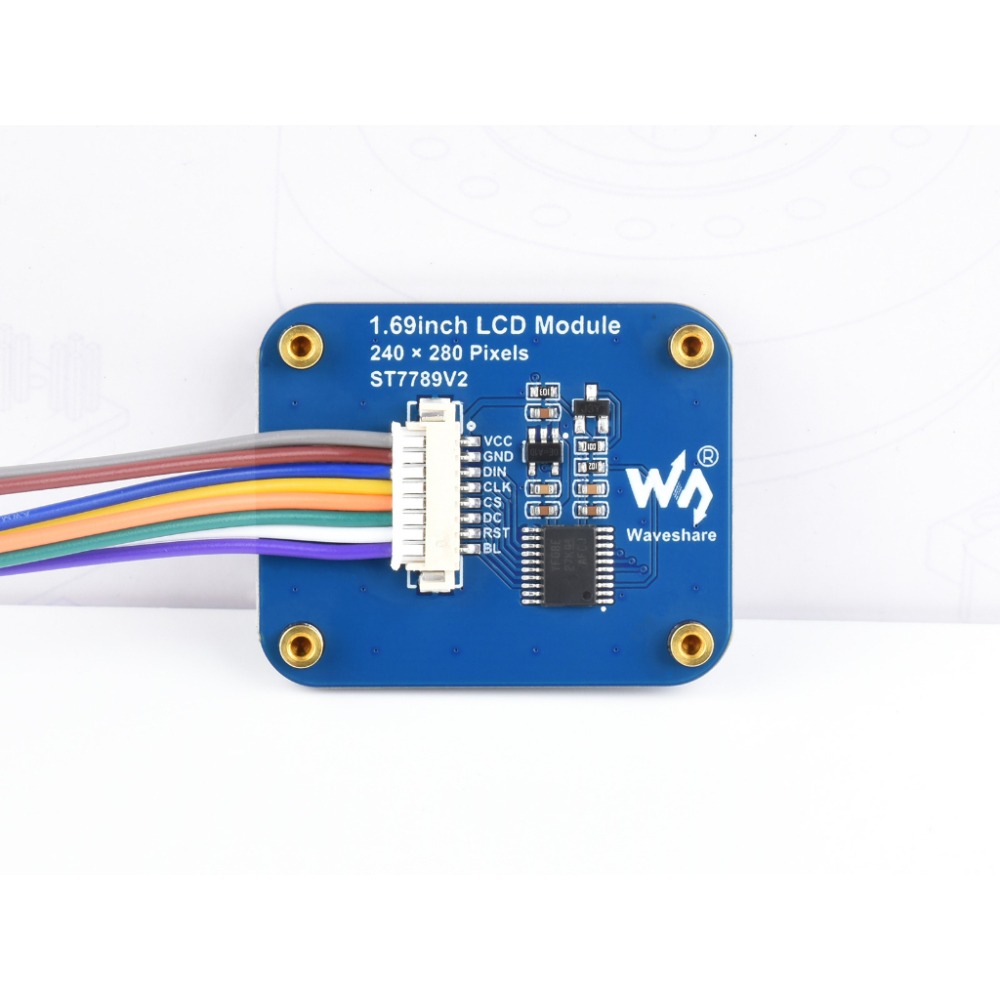

VCC電源正 (3.3V / 5V 電源輸入)
GND電源地
DINSPI 資料輸入
CLKSPI 時鐘訊號輸入
CS片選,低電平有效
DC資料/命令,低電平表示命令,高電平表示資料
RST復位,低電平有效
BL背光


硬體連線



接入 Raspberry Pi 主機板



接入 Arduino 主機板



接入 STM32 主機板



使用示例

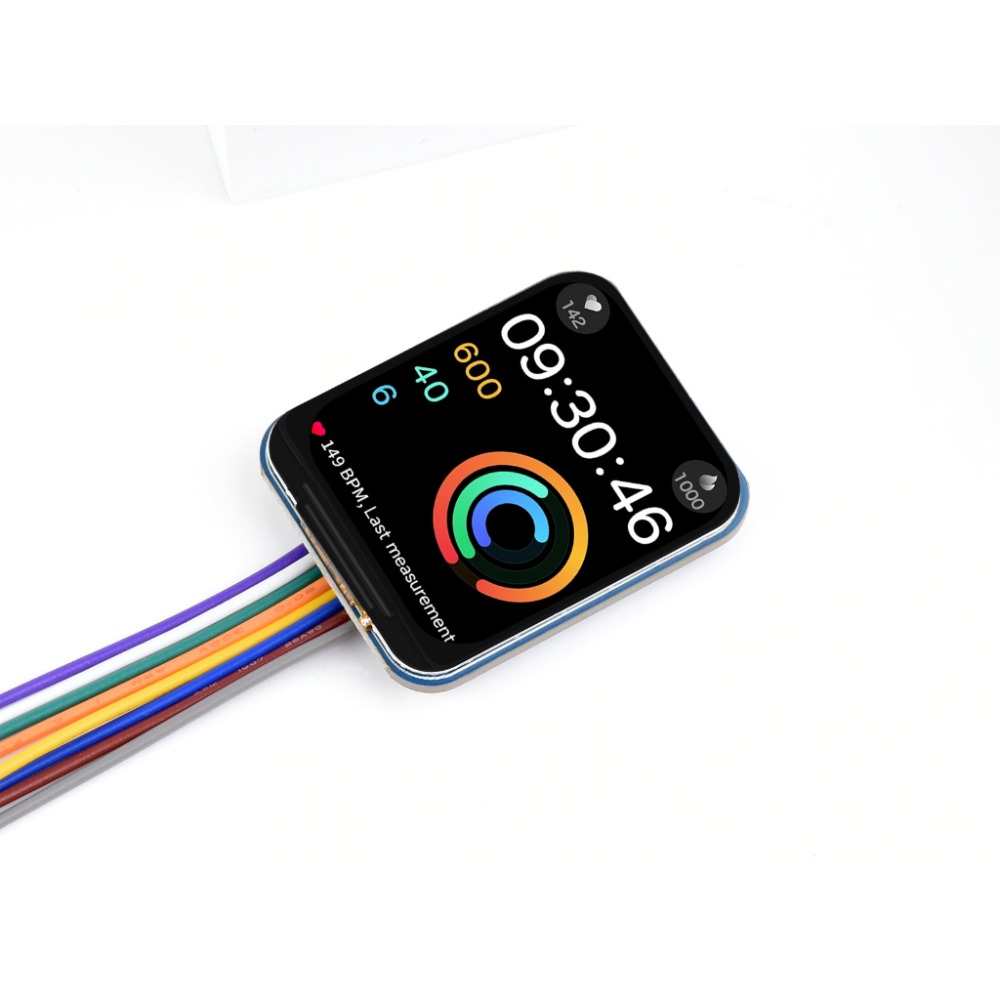

產品展示






產品尺寸



產品選型


型號型別顯示顏色解析度顯示面積
(mm×mm)
支援介面驅動晶片尺寸
(mm×mm)
排針介面
0.91inch OLED Module [ /shop/0.91inch-OLED-Module.htm ]OLED白色128×3222.38×5.58I2CSSD130636.0×12.5PH2.0端子
0.95inch RGB OLED (A) [ /shop/0.95inch-RGB-OLED-A.htm ]OLED65K彩色96×6420.14×13.424-wire SPISSD133131.7×37.0彎排針
0.95inch RGB OLED (B) [ /shop/0.95inch-RGB-OLED-B.htm ]OLED65K彩色96×6420.14×13.424-wire SPISSD133131.7×37.0直排針
0.96inch LCD Module [ /shop/0.96inch-LCD-Module.htm ]IPS65K彩色160×8021.70×10.804-wire SPIST7735S32.5×26.0PH2.0端子
0.96inch OLED (A) [ /shop/0.96inch-OLED-A.htm ]OLED黃藍雙色塊*128×6421.70×11.203/4-wire SPI、I2CSSD130633.0×33.5彎排針
0.96inch OLED (B) [ /shop/0.96inch-OLED-B.htm ]OLED黃藍雙色塊*128×6421.70×11.203/4-wire SPI、I2CSSD130633.0×33.5直排針
0.96inch OLED Module (C) [ /shop/0.96inch-OLED-Module-C.htm ]OLED黃藍雙色塊*128×6421.74×11.184-wire SPI、I2CSSD131526.0×26.0直排針
0.96inch OLED Module (D) [ /shop/0.96inch-OLED-Module-D.htm ]OLED白色128×6421.74×11.184-wire SPI、I2CSSD131526.0×26.0直排針
0.96inch OLED Module (E) [ /shop/0.96inch-OLED-Module-E.htm ]OLED藍色128×6421.74×11.184-wire SPI、I2CSSD131526.0×26.0直排針
1.14inch LCD Module [ /shop/1.14inch-LCD-Module.htm ]IPS65K彩色240×13524.91×14.864–wire SPIST778935.0×32.0PH2.0端子
1.28inch LCD Module [ /shop/1.28inch-LCD-Module.htm ]IPS65K彩色240×240Φ32.4mm4-wire SPIGC9A0140.4×37.5
Φ37.5
PH2.0端子
1.3inch LCD Module [ /shop/1.3inch-LCD-Module.htm ]IPS65K彩色240×24023.40×23.404-wire SPIST778945.0×31.0PH2.0端子
1.3inch OLED (A) [ /shop/1.3inch-OLED-A.htm ]OLED藍色128×6429.42×14.703/4-wire SPI、I2CSH110640.5×37.5彎排針
1.3inch OLED (B) [ /shop/1.3inch-OLED-B.htm ]OLED藍色128×6429.42×14.703/4-wire SPI、I2CSH110640.5×37.5直排針
1.3inch OLED Module (C) [ /shop/1.3inch-OLED-Module-C.htm ]OLED白色64×12814.70×29.424-wire SPI、I2CSH110730.0×39.5PH2.0端子
1.47inch LCD Module [ /shop/1.47inch-LCD-Module.htm ]LCD262K彩色172×32017.39×32.354-wire SPIST7789V322.0×38.5PH2.0端子
1.5inch OLED Module [ /shop/1.5inch-OLED-Module.htm ]OLED白色(16灰度)128×12826.86×26.864-wire SPI、I2CSSD132744.5×37.0PH2.0端子
1.5inch RGB OLED Module [ /shop/1.5inch-RGB-OLED-Module.htm ]OLED65K彩色128×12826.86×26.863/4-wire SPISSD135144.5×37.0PH2.0端子
1.54inch LCD Module [ /shop/1.54inch-LCD-Module.htm ]IPS65K彩色240×24027.72×27.724–wire SPIST778950.0×35.0PH2.0端子
1.69inch LCD Module [ /shop/1.69inch-LCD-Module.htm ]IPS262K彩色240×28027.97×32.634-wire SPIST7789V231.5×39.0GH1.25端子
1.8inch LCD Module [ /shop/1.8inch-LCD-Module.htm ]TFT65K彩色128×16028.30×34.504-wire SPIST7735S56.5×34.0PH2.0端子
1.9inch LCD Module [ /shop/1.9inch-LCD-Module.htm ]IPS262K彩色170×32022.70×42.724-wire SPIST7789V251.2×27.3GH1.25端子
2inch LCD Module [ /shop/2inch-LCD-Module.htm ]IPS262K彩色240×32030.60×40.804-wire SPIST778958.0×35.0PH2.0端子
2.4inch LCD Module [ /shop/2.4inch-LCD-Module.htm ]TFT65K彩色240×32036.72×48.964-wire SPIILI934170.5×43.3PH2.0端子
0.96inch OLED由螢幕上方1/4黃色及下方3/4藍色組成,是雙色塊屏,不是“雙色屏”



資料及服務


  • 認準微雪正品
  • 專業技術支援
  • 豐富的資料教程

  • 使用者手冊
  • 電路原理圖
  • 示例程式
  • 開發資料

(例程資料以連結中實際給出的為準)




配置清單

  •  [ /photo/LCD/1.69inch-LCD-Module/1.69inch-LCD-Module-4.jpg ]
    1
  •  [ /photo/general/GH1.25-8PIN-20cm.jpg ]
    2

  1. 1.69inch LCD Module × 1
  2. GH1.25 8PIN 連線線 20cm × 1
