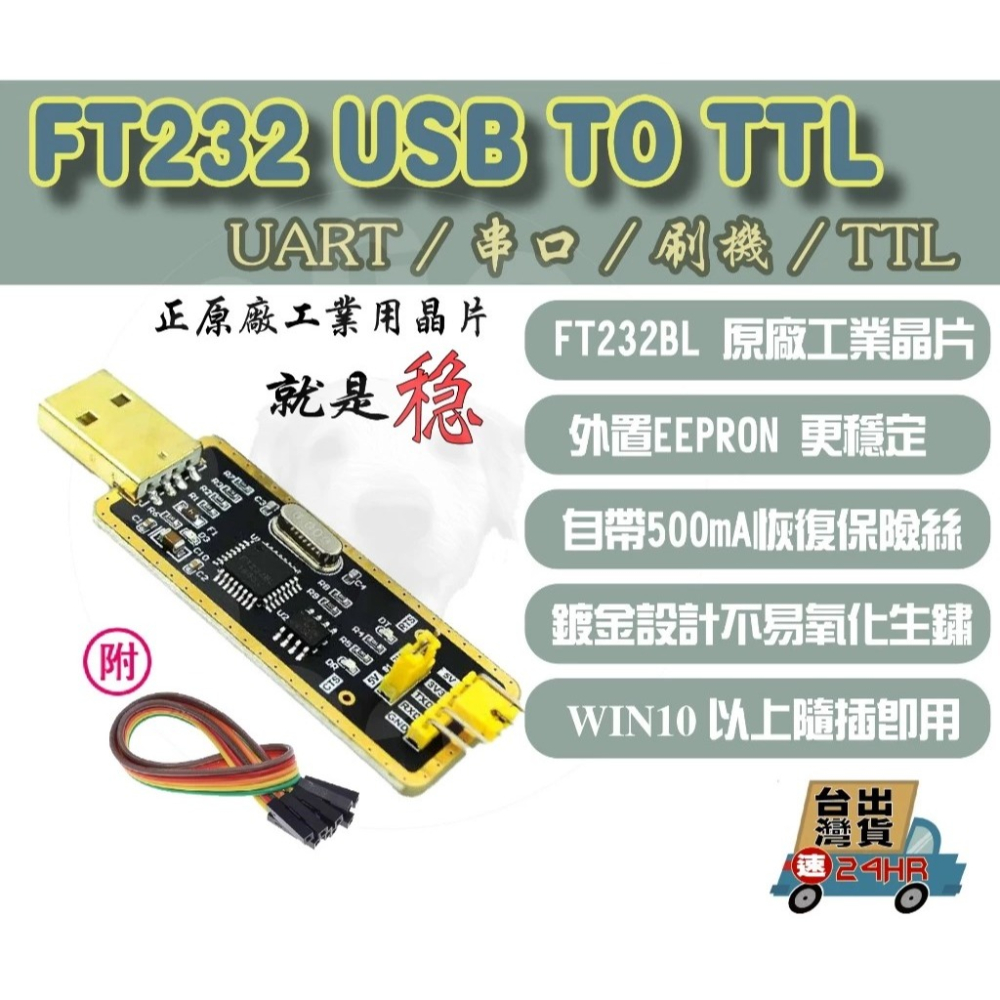

產品特性:
採用原裝FT232BL工業級芯片,外置EEPRON(93C46)更穩定
支持Windows 10
支持3種供電模式:5V對外供電;3.3V對外供電;由外部供電(要求3.3V-5V)
帶3個LED:TXD LED、RXD LED、POWER LED
GND、RXD、TXD、3V3、5V:採用彎排針引出
其餘功能PIN:預留焊盤CTS、RTS
帶500MA自恢復保險絲反接不燒
應用案例:
RS-232 直接升級為USB
使用說明:(以接入MCU為例)
GND:接GND
RXD:接MCU.TX ( 信號流向:MCU.TX >> FT232 >> PC.RX )
TXD:接MCU.RX ( 信號流向:MCU.RX << FT232 << PC.TX )
3V3/5V:輸出3.3V或5V(模塊由USB供電,須將跳線帽跳到3.3V或5V)
RTS:接MCU.CTS ( 信號流向:MCU.CTS << FT232 << PC.RTS )
CTS:接MCU.RTS ( 信號流向:MCU.RTS >> FT232 >> PC.CTS
