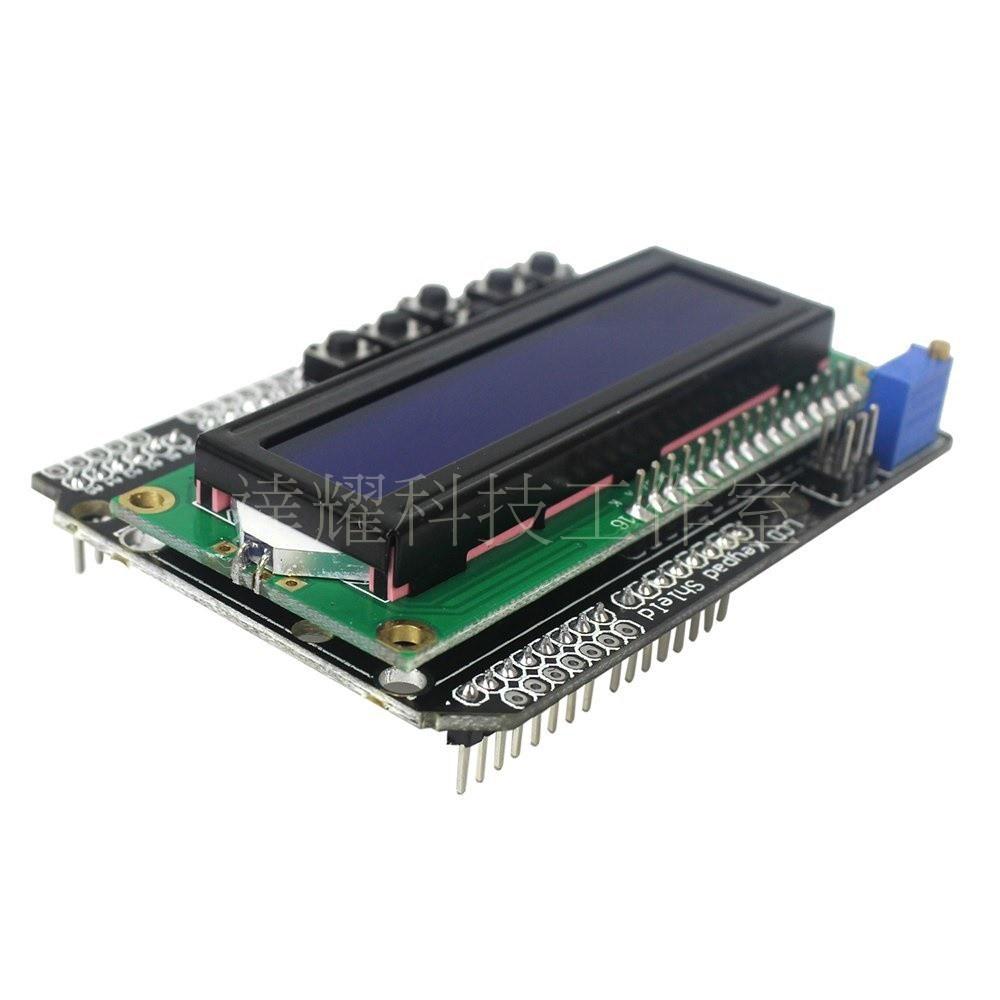

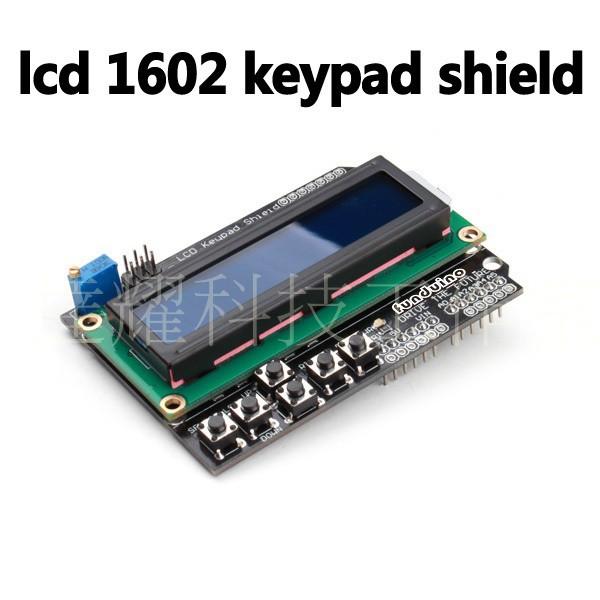

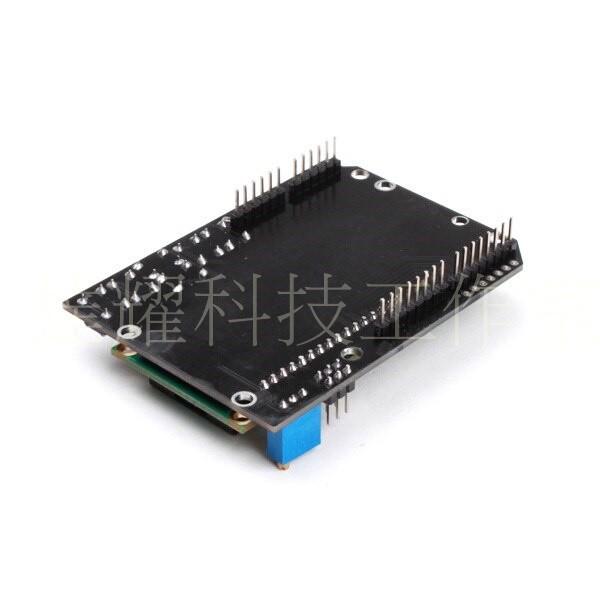

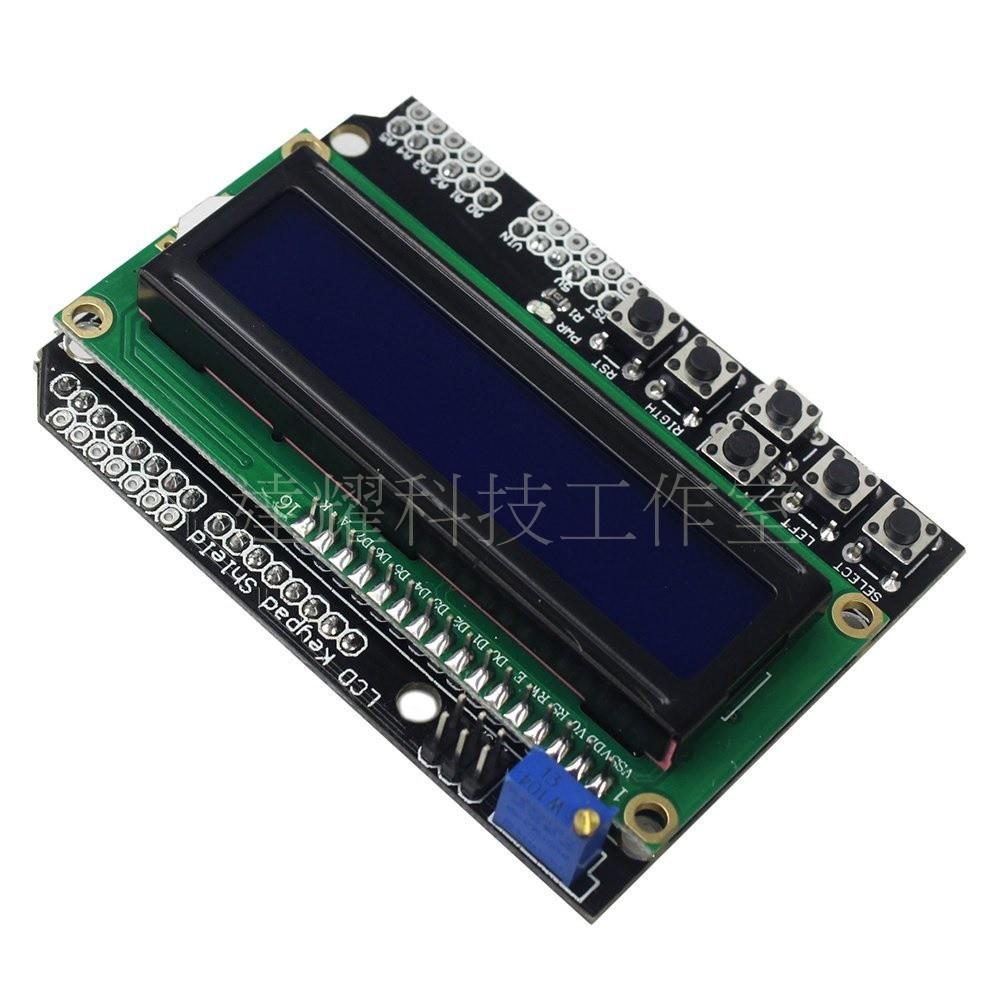

LCD1602 Arduino LCD Keypad Shield 液晶螢幕 按鍵 擴展板

商品編號:P0224709889050 原始貨號:P0224709889050
$ 75
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

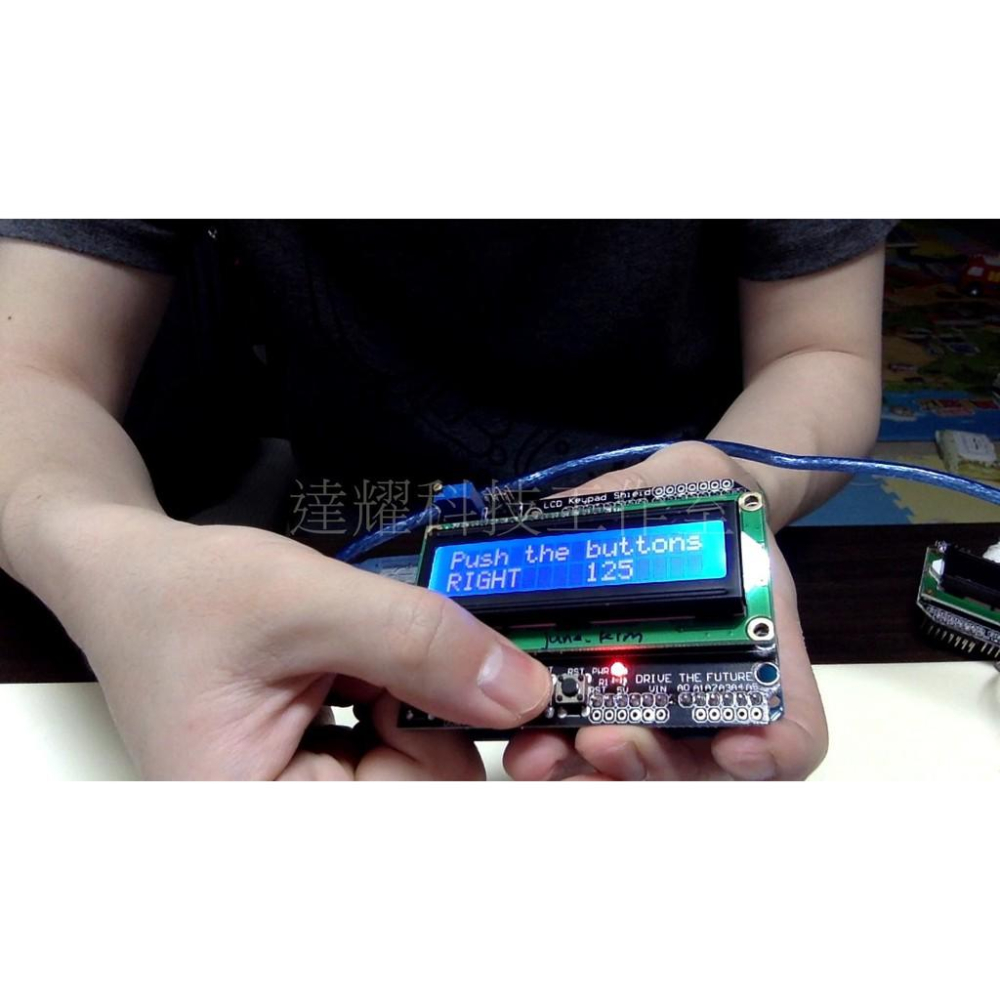

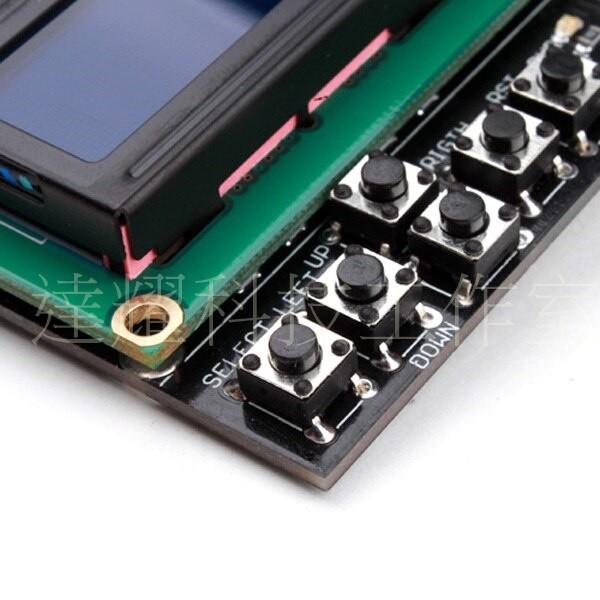

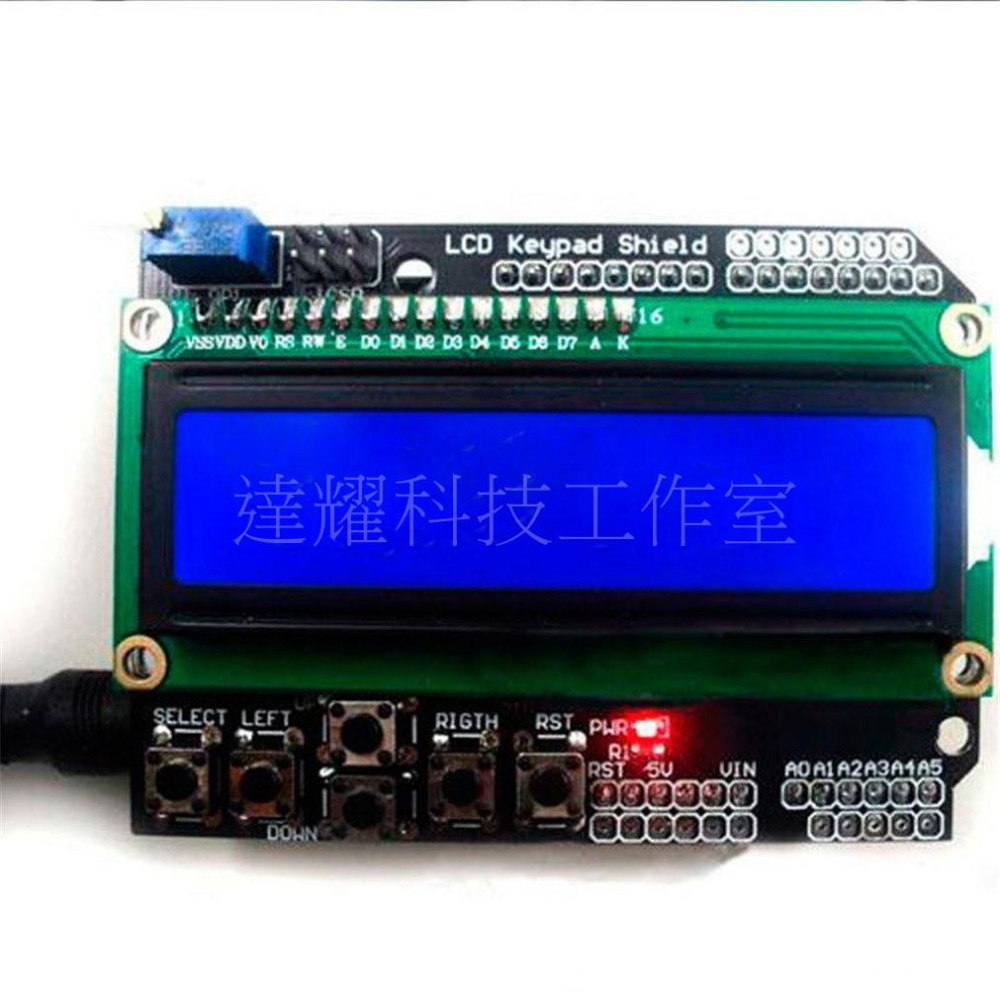

純販售商品,無提供技術支援以及教學。 輸入輸出擴展板LCDKeypad Shield LCD鍵盤防護罩輸入輸出擴展板使用2行16個字符液晶,具有對準調節和背光燈,使用1個模擬口便完成5個按鍵的輸入,1個重置按鍵,未使用的IO口都擴展出來備用,充分利用IO口佔用數字端口:PIN4(DB4),5(DB5),6(DB6),7(DB7),8(RS),9(E),10(背光控制),模擬按鍵端口A0。(LCD顏色沒有指定,就隨機發貨。)甲 輸入輸出擴展板 LCDKeypad Shield LCD Keypad Shield輸入輸出擴展板使用2行16個字符液晶,具有對比度調節和背光燈,使用1個模擬口便完成5個按鍵的輸入,1個複位按鍵,未使用的IO口都擴展出來備用,充分利用IO口。佔用數字端口:PIN4(DB4),5(DB5),6(DB6),7(DB7),8(RS),9(E),10(背光控制),模擬按鍵端口A0。 (LCD顏色沒有指定,就隨機發貨。) 將LCDKeypad Shield插入控制器上,然後需要下載LCD4Bit_mod.h(快捷另存為)庫文件到0015 hardware libraries中,接著編譯下面的一個測試程序再下載到中,初次使用LCD Keypad Shield,先觀察LCD有沒有顯示字符,如果沒有顯示字符那可能是對比度不正確,可以使用一字起子調節RP1(順時針旋轉),調到出現清晰地字符即可。 GP2D12测距代码: #include LCD4Bit_mod lcd = LCD4Bit_mod(2); char GP2D12; char a,b; char str1[]="Renge:"; char str2[]=" Renge Over "; char str3[]="cm"; void setup() { lcd.init(); lcd.clear(); lcd.printIn("GP2D12 testing..."); } void loop() { GP2D12=read_gp2d12_range(1); if(GP2D12>80 GP2D12<10) { lcd.cursorTo(2,0); lcd.printIn(str2); } else { a=0x30+GP2D12/10; b=0x30+GP2D12%10; lcd.cursorTo(2, 3); lcd.printIn(str1); lcd.print(a); lcd.print(b); lcd.printIn(str3); } delay(50); } float read_gp2d12_range(byte pin) { int tmp; tmp = analogRead(pin); if (tmp < 3)return -1; return (6787.0 /((float)tmp - 3.0)) - 4.0; } 公司服務 🚩台灣出貨,只有網路營業,沒有門市,沒有面交自取 🚩賣場提供蝦皮代開發票,結帳時請備註抬頭統編資訊,訂單完成後會由蝦皮電子發票寄到您的信箱,賣場不另開發票 🚩可下標為現貨,下標後24~48小時內寄出(假日不出貨) 🚩超取2~4個工作天可到店(蝦皮店取列外),視物流狀況(不接受急件) 🚩蝦皮店到店部分包裹到店時間可能會一周以上,請在自行斟酌 🚩在非商品問題情況下,給予評價4星或4星以下(可選擇不評價),賣場無提供保固與售後服務,請見諒!! 🚩商品出貨時會有適當的包裝予以保護,然而運送過程難免碰撞,若合理範圍內的微小瑕疵且不影響使用之下,恕不接受退換貨。
