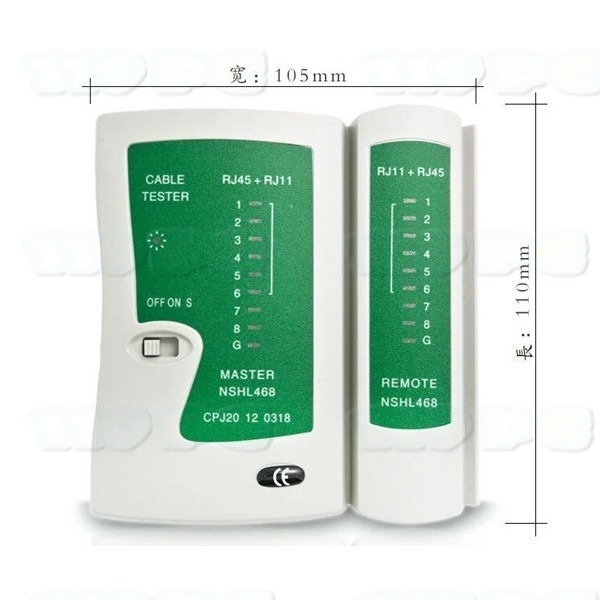

網路測線器 簡易測試儀 RJ45 RJ11網路電話測線兩用

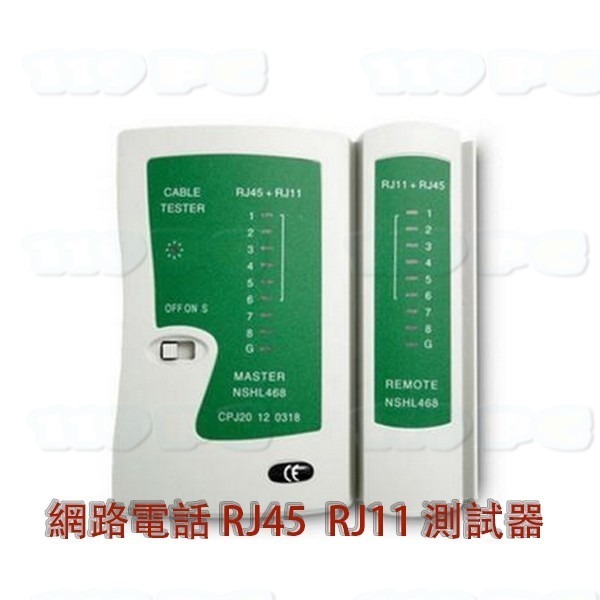

簡易網路電話測試儀 RJ45 RJ11

測試儀的用法

採用8根雙絞線逐根（對）自動掃描方式，快速測試雙絞線與同軸電纜。只需推動電源開關即可測試。並有快慢二檔測試速度，適合不同的人使用。結構新穎，手持端與遠程端能分開與合攏。採用PVC面板，隱藏式發光管，即使人不小心踩到也不會損壞，特別適合施工現場測試。

兩用多功能電纜測試儀

採用自動掃描方式，快速測試，流線型外形，符合人體工程學設計。線條流暢簡潔、防摔、防光設計，更符合現場施工。

一、功能：

1.對雙絞線 ，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。

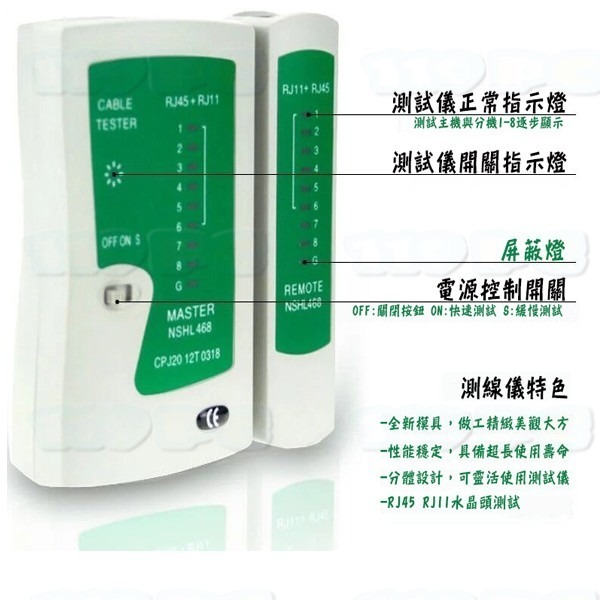

2.開關ON為正常測試速度,“S”為慢速測試速度,M為手動檔。

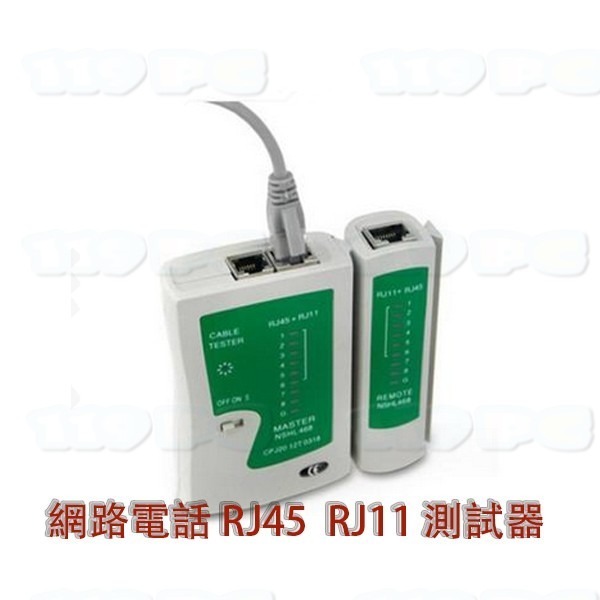

二、雙絞線測試：打開電源，將網線插頭分別插入主測試器和遠程測試器，主機指示燈從1至G逐個順序閃亮，下圖例：

主測試器： 1-2-3-4- 5-6-7-8-G

遠程測試器： 1-2-3-4-5-6-7-8-G（RJ45）

1-2-3-4-5-6______ （RJ12）

1-2-3-4__________（RJ11）

若接線不正常，按下述情況顯示：

1.當有一根網線如3號線斷路，則主測試儀和遠程測試端3號燈飾都不亮。

2.當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。

3.當兩頭網線亂序，例2，4線亂序，則顯示如下：

主測試器不變： 1-2-3-4-5-6-7-8-G

遠程測試端為： 1- 4-3-2-5-6-7-8-G

4.當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）

短路時則所有短路的幾條線號的燈都不亮。
