詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/USB-CAN-A.htm [ https://www.waveshare.net/shop/USB-CAN-A.htm ] 料號:WS-23635

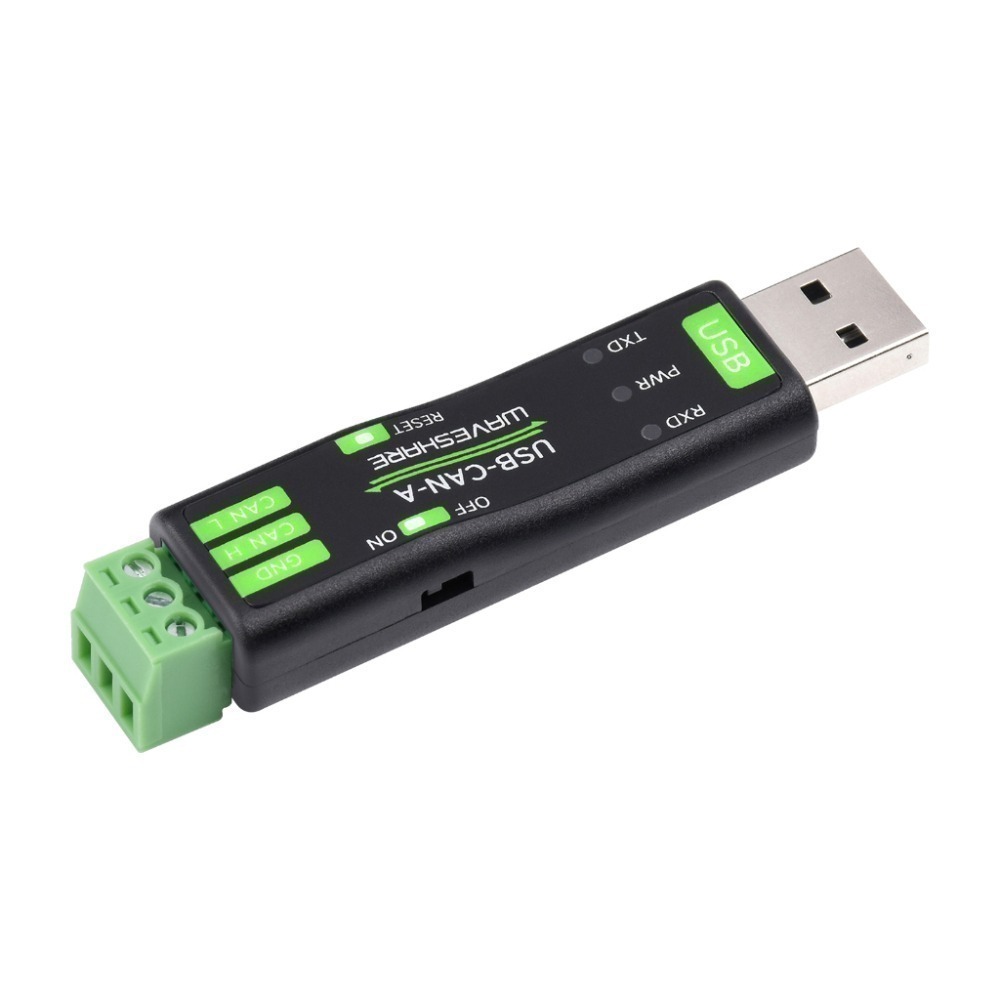

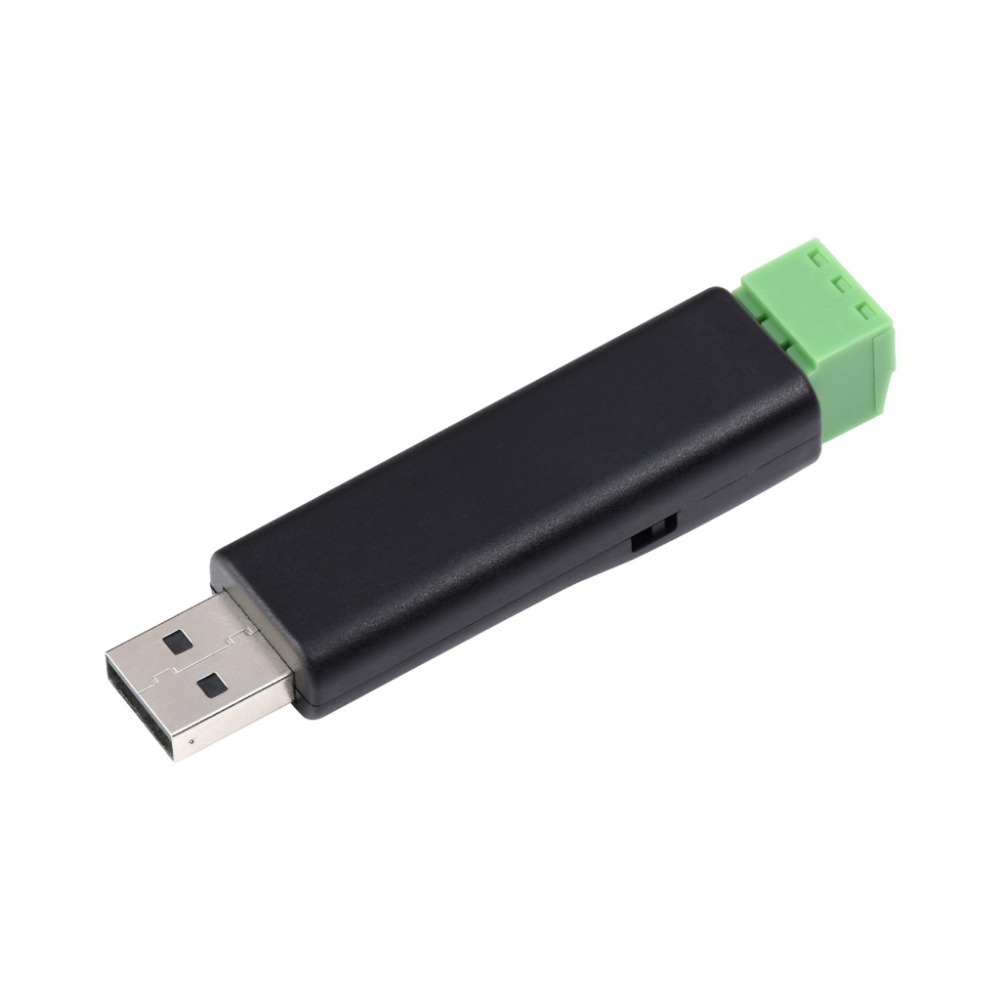

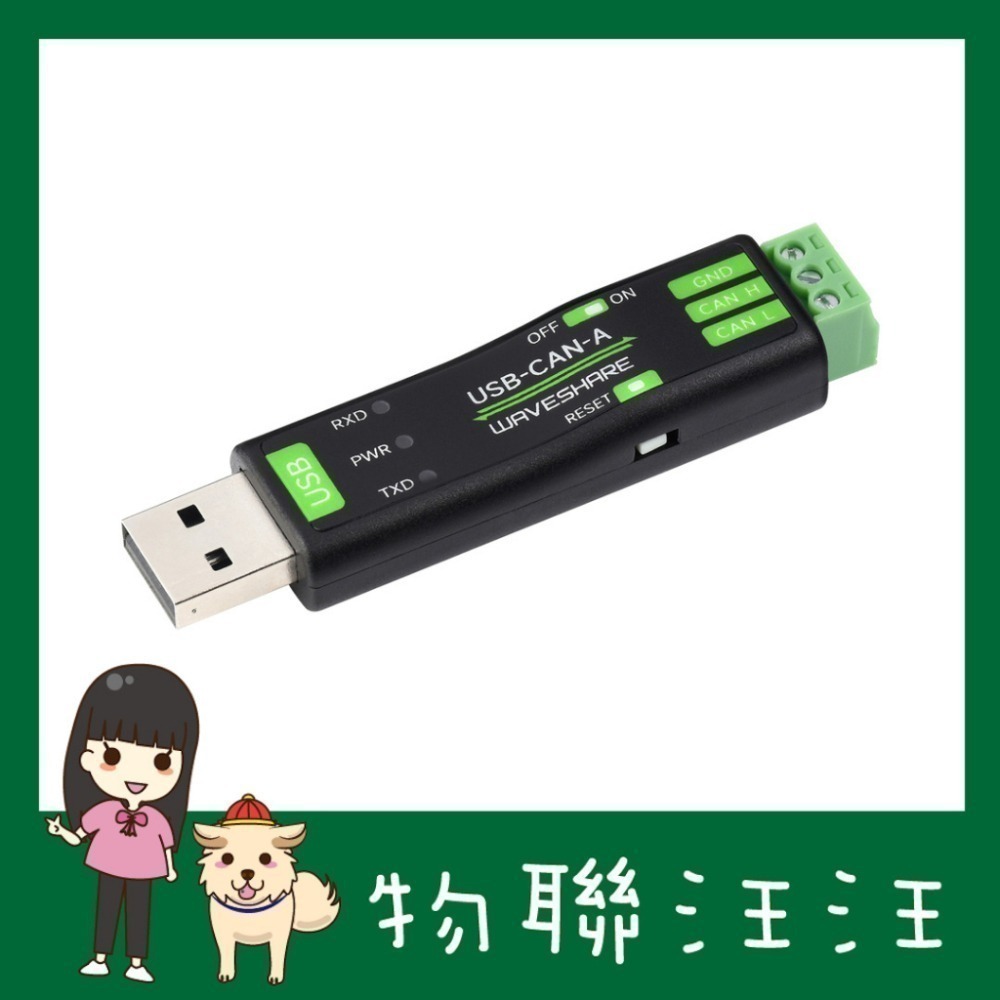

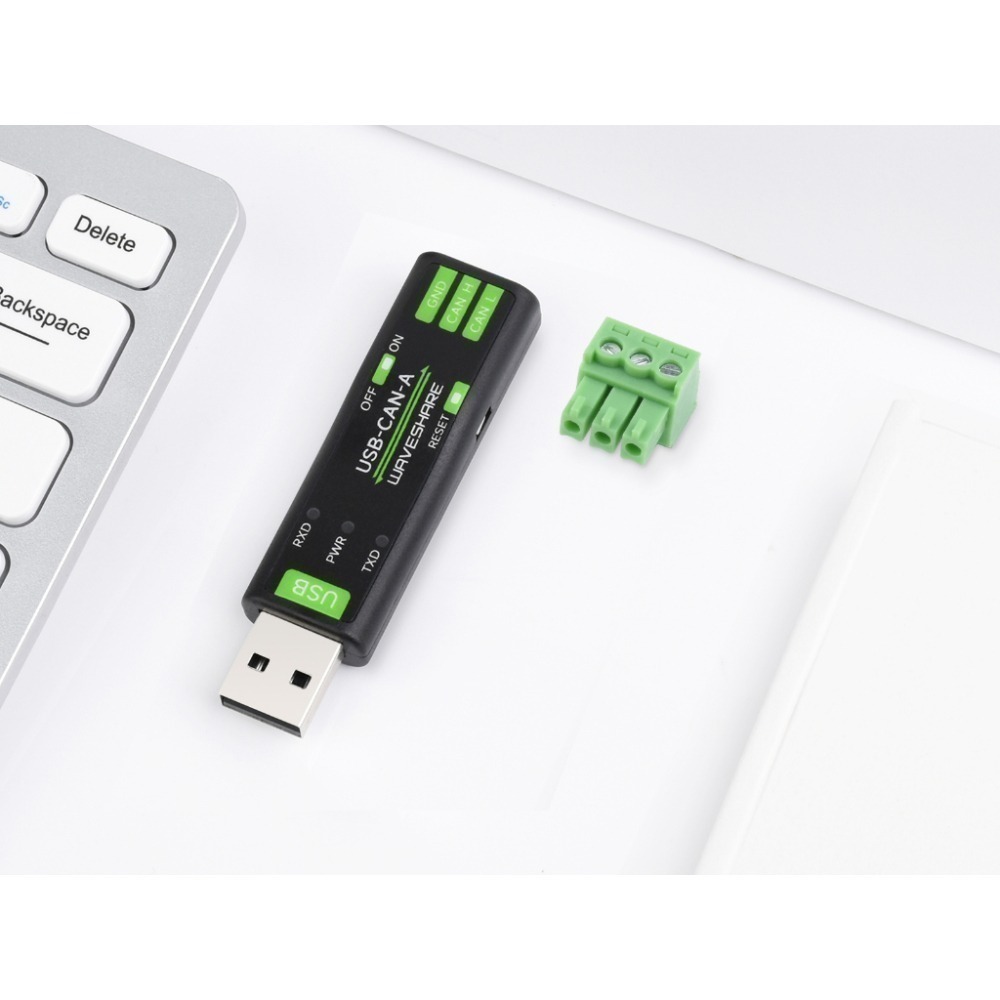

USB 轉 CAN 介面卡分析儀
STM32 方案,多系統相容,多種工作模式,便攜易用
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-1.jpg)
產品特性
- 支援 CAN2.0A(標準幀)和 CAN2.0B(擴充套件幀)
- 支援 CAN 通訊波特率範圍:5kbps~1Mbps,可自定義 CAN 波特率
- 支援四種工作模式:正常模式、環回模式、靜默模式、靜默環回模式
- 支援多種 CAN 資料傳送方式:單幀傳送、多幀傳送、手動傳送、定時傳送和迴圈傳送
- 支援多種 CAN 資料接收方式:可配置只接收指定 ID 的資料,也可指定 ID 自動應答配置好的資料
- 支援收發 CAN 資料儲存為 TXT 或 EXCEL 文字
- 支援 CAN 匯流排檢測,方便檢視 CAN 匯流排狀態
- CAN 收發資料顯示都帶時間標識,可順序顯示,也可重新整理顯示
- 支援設定 USB 虛擬 COM 口的通訊波特率 (9600 ~ 2000000bps),預設為 2000000bps
- 支援通過配置軟體或串列埠指令設定工作引數,可斷電儲存
- 採用 STM32 進口晶片方案,通訊穩定可靠
- 板載 TVS(瞬態電壓抑制管),有效抑制電路的浪湧電壓和瞬態尖峰電壓
- 提供 Windows 版本的中英文上位機軟體,使用方便
- 支援二次開發,只需處理收發命令即可
基本功能
可通過 USB 採集 CAN 匯流排的資料到計算機上,實現 CAN 匯流排網路的收發控制、資料分析、採集和監控。
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-3.jpg)
支援自定義 CAN 波特率
支援 CAN 通訊波特率範圍:5kbps ~ 1Mbps,可自定義 CAN 波特率
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-5.jpg)
支援 Windows 和 Linux 系統
支援 Windows XP/7/8/10/11、以及樹莓派下的 Raspberry Pi OS 和 Jetson Nano 下的 Ubuntu 等 Linux 系統,支援二次開發
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-7.jpg)
支援多種工作模式
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-9.jpg)

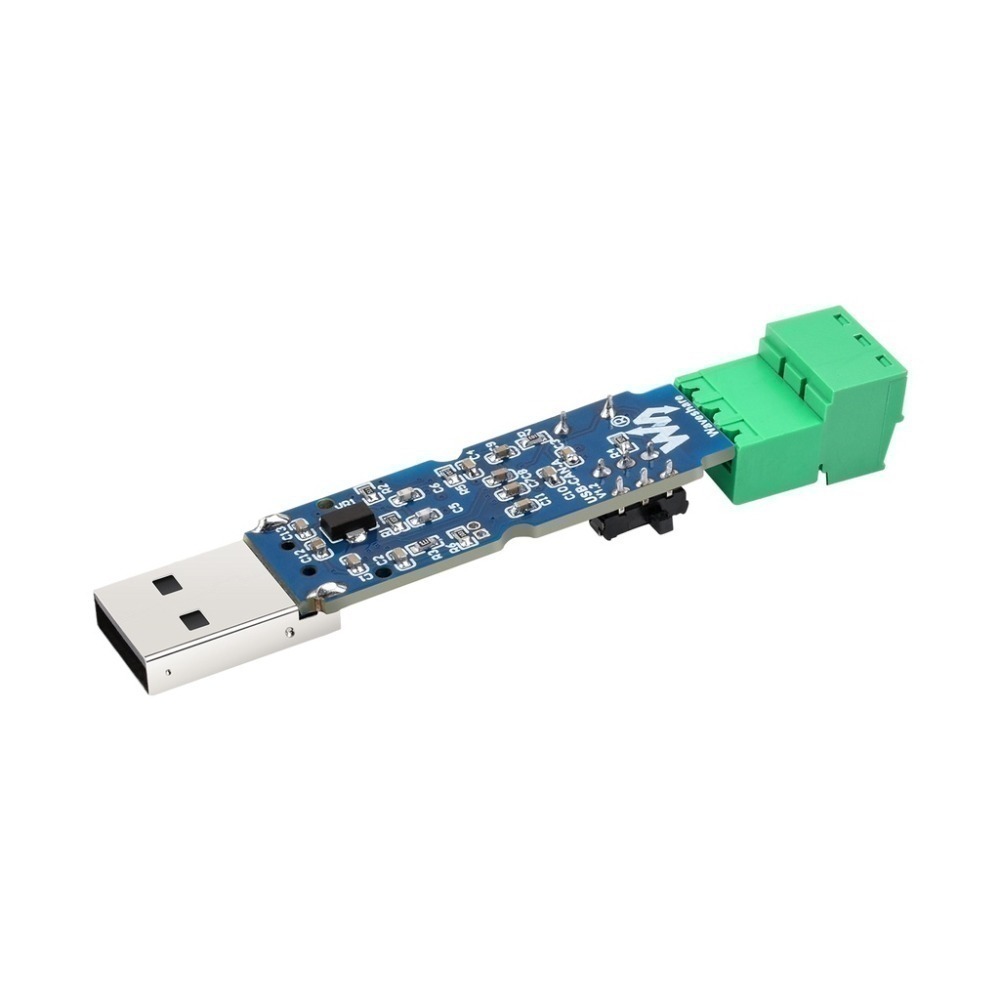

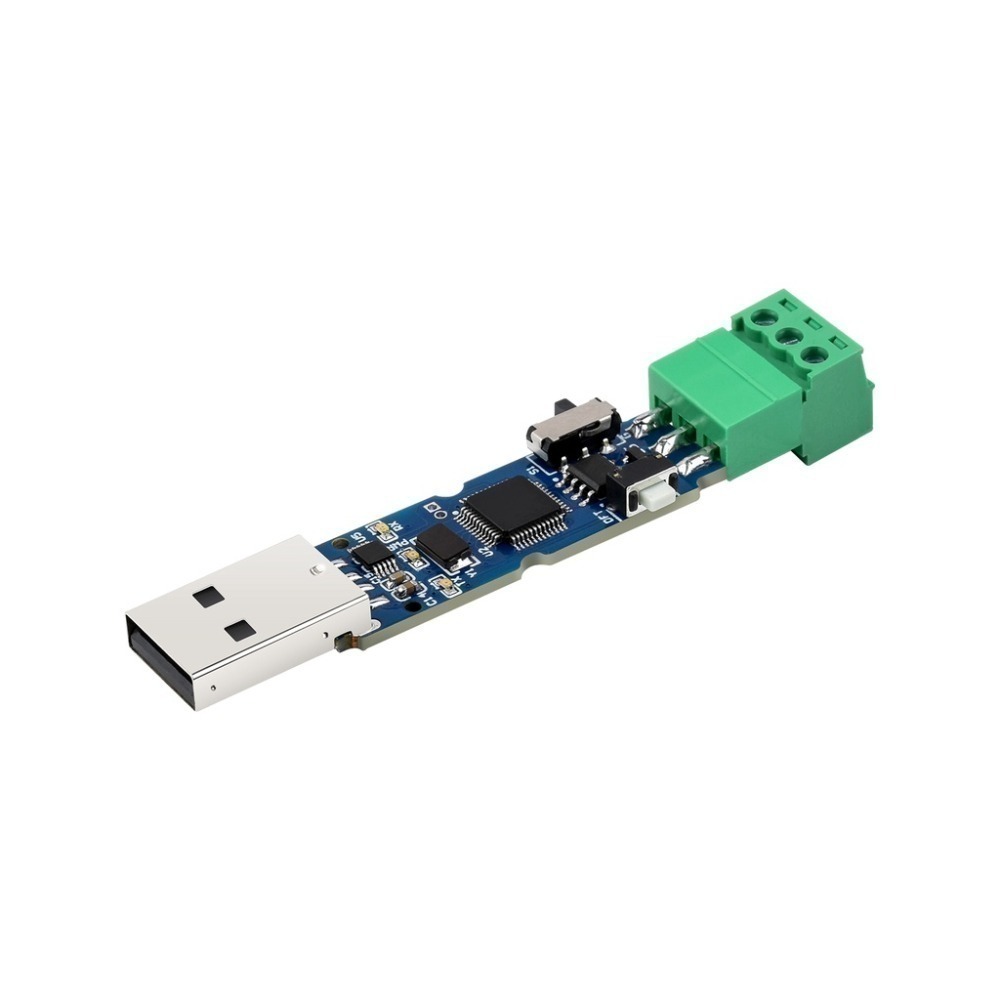

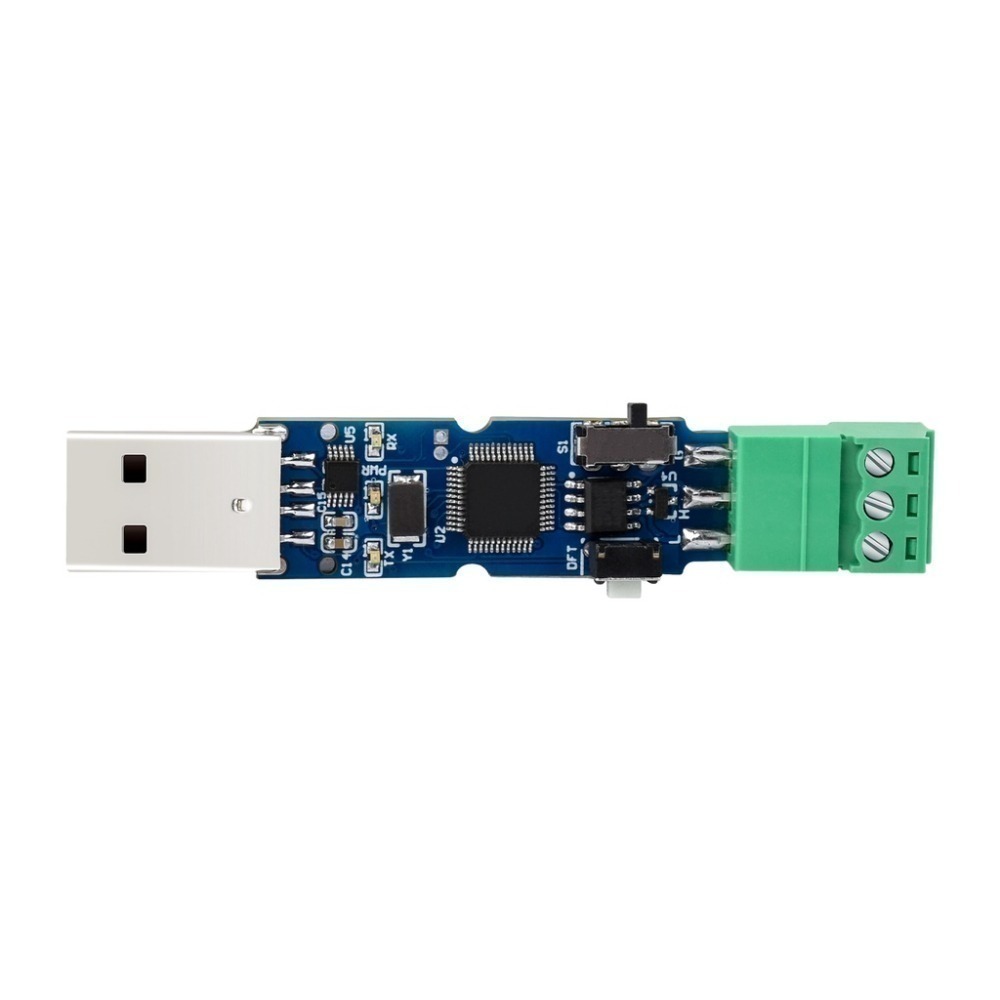

採用 STM32 晶片方案
採用原裝進口STM32F103主控晶片,通訊穩定可靠
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-11.jpg)

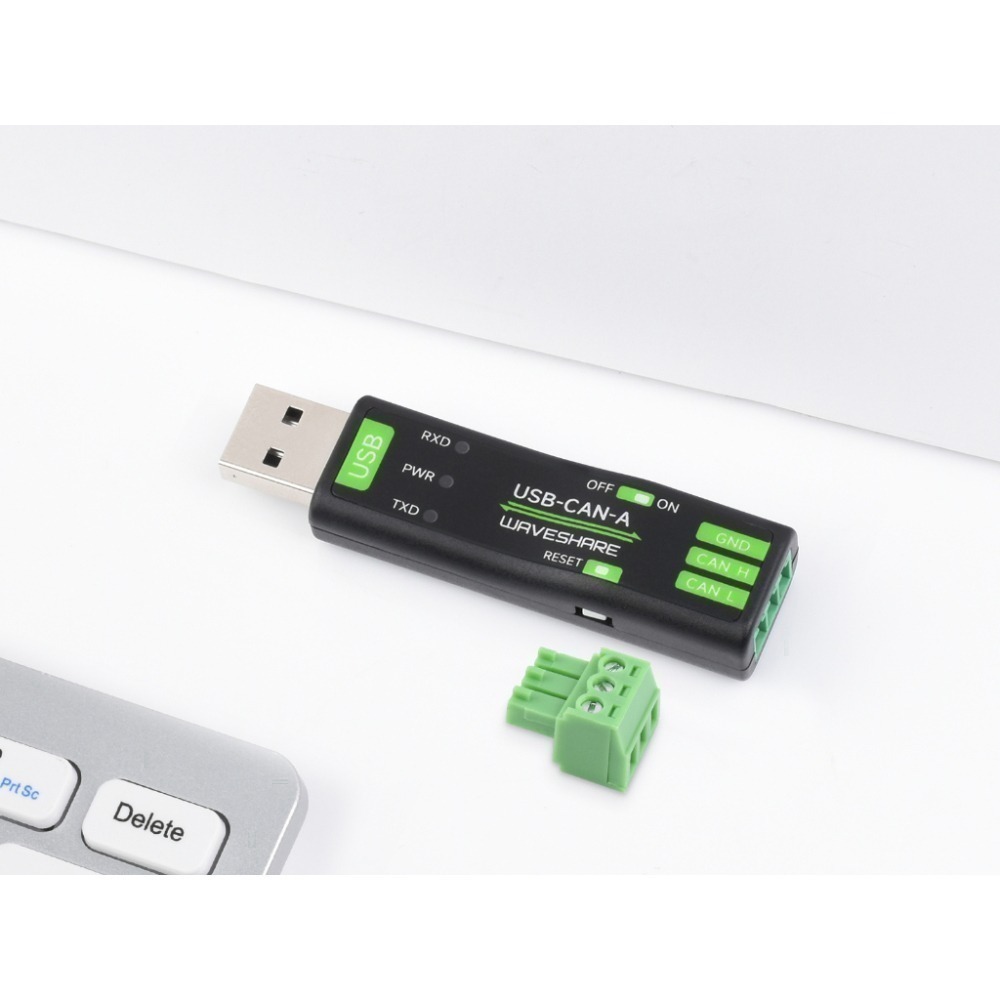

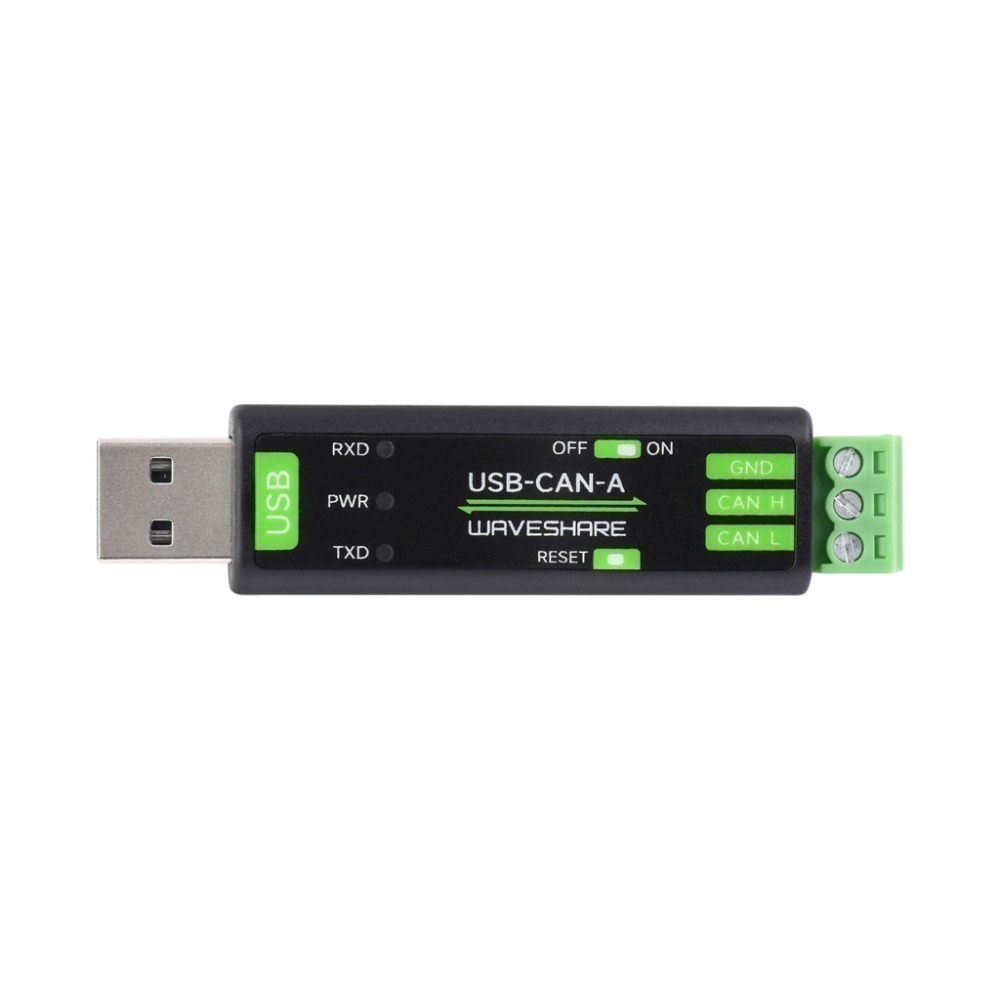

外設介面簡介
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-inter.jpg)
產品尺寸
![](https://www.waveshare.net/photo/accBoard/USB-CAN-A/USB-CAN-A-details-size.jpg)
產品資料
資料路徑:www.waveshare.net/wiki/USB-CAN-A [ /wiki/USB-CAN-A ]
配置清單
[ /photo/accBoard/USB-CAN-A/USB-CAN-A-1.jpg ]
1[ /photo/general/USB-Cable-type-A-plug-to-type-A-receptacle.jpg ]
2[ /photo/general/screwdriver.jpg ]
3
- USB-CAN-A × 1
- USB線 約1.5米 × 1
- 螺絲刀 × 1
