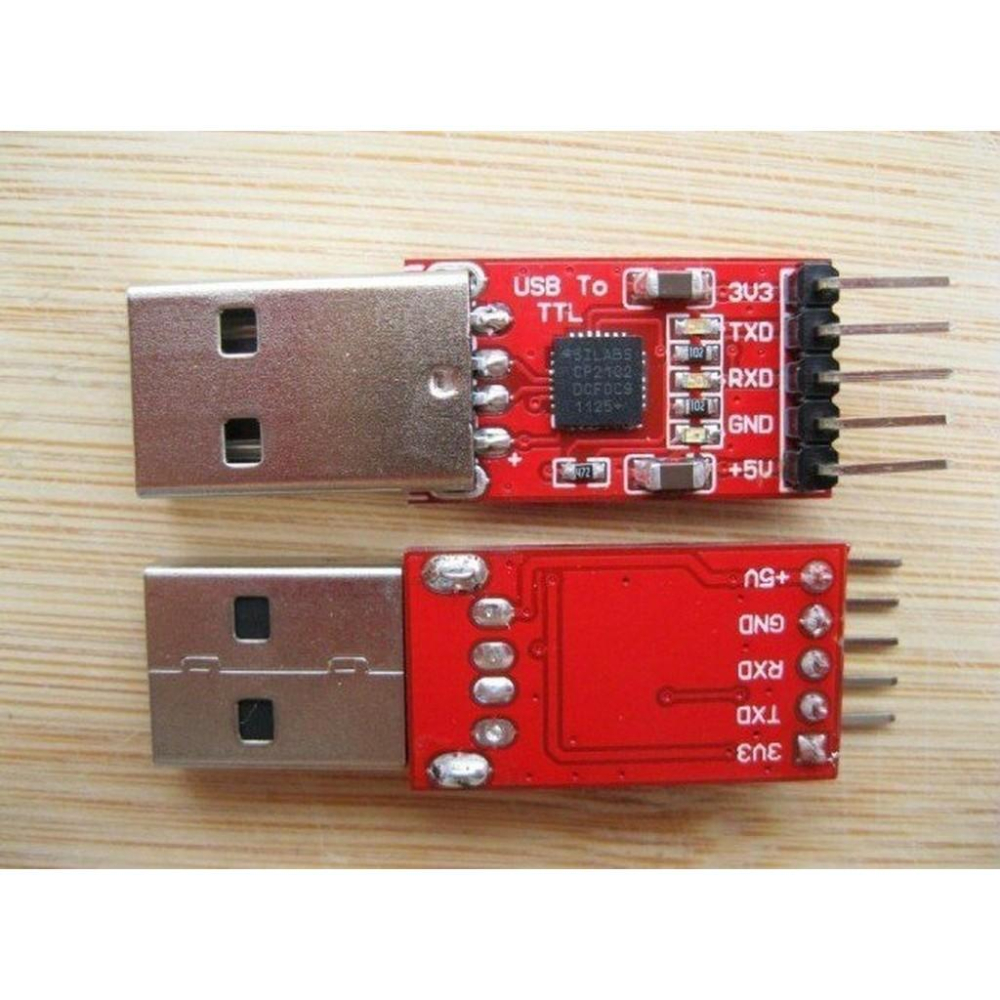

►94◄CP2102 USB TTL Arduino Pro mini USB-TTL win8.1 下載線

商品編號:P7349910550843 原始貨號:94
$ 63
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

小常識(非常重要):TXD:發送端,一般表示為自己的發送端,正常通信必須接另一個設備的RXD。RXD:接收端,一般表示為自己的接收端,正常通信必須接另一個設備的TXD。正常通信時候本身的TXD永遠接設備的RXD!自收自發:正常通信時RXD接其他設備的TXD,因此如果要接收自己發送的資料顧名思義,也就是自己接收自己發送的資料,即自身的TXD直接連接到RXD,用來測試本身的發送和接收是否正常,是最快最簡單的測試方法,當出現問題時首先做該測試確定是否產品故障。也稱回環測試。電平邏輯:TTL電平:通常資料表示採用二進位,規定+5V等價於邏輯"1",0V等價於邏輯"0",稱作TTL信號系統,是正邏輯RS232電平:採用-12V到-3V,等價於邏輯"0",+3V到+12V的邏輯電平,等價於邏輯"1",是負邏輯的產品說明:1、主晶片為CP2102,安裝驅動後生成虛擬串口2、USB取電,引出介面包括3.3V(<40mA),5V,GND,TX,RX,信號腳電平為3.3V,正邏輯3、板載狀態指示燈、收發指示燈,正確安裝驅動後狀態指示燈會常亮,收發指示燈在通信的時候會閃爍,串列傳輸速率越高亮度越低4、支持從300bps~1Mbps間的串列傳輸速率5、通信格式支援:1)5,6,7,8位元數據位元;2)支持1,1.5,2停止位;3)odd,even,mark,space,none校驗6、支援作業系統:windows vista/xp/server 2003/200,Mac OS-X/OS-9,Linux7、USB頭為公頭,可直接連接電腦USB口8、貼片元件為SMT工藝生產,品質穩定9、不含USB頭體積為:(mm)購買該產品包括以下配件:1、焊接測試好的模組一個注意:該USB轉串口可以用STC-ISPV3.94以上版本下載STC舊版本單片機即STC89C(LE)和STC12C(LE)系列(新版本晶片不一定能下載,有網友將軟體上最高和最低串列傳輸速率設置為一樣時可以下載,我們不對此做保證,請自行斟酌)(STC-ISP下載位址<複製到流覽器地址欄> /datasheet/stc/STC-ISP-V4.83/STC-ISP-V4.83-NOT-SETUP-CHINESE.EXE,下載後解壓縮即可)請看清楚,這不是驅動! CP2102簡介:單晶片 USB 轉 UART 資料轉換器集成的 USB 收發器無需外部電阻集成的時鐘無需外部振盪器集成的 512 位元組 EEPROM 用於為供應商代碼產品代碼序列號功率標牌版本號和產品描述等資料提供存儲空間片內上電重定電路-片內電壓調節器3.3V 輸出 USB 功能控制器符合USB 規範 2.0 全速 (12 Mbps)通過SUSPEND和RI引腳支援的USB中止狀態非同步串列資料匯流排(UART)所有握手和數據機介面信號資料格式支援: 數據位元8 停止位1, 2 校驗位: 奇校驗,偶校驗,無校驗串列傳輸速率300bps到921.6kbps512 位元組接收緩衝器512位元組發送緩衝器支援硬體或X-On/X-Off握手支援事件狀態和線路中止條件實用的COM口器件驅動器設備可以和現有的COM口PC應用配合使用自由版權的發行許可Windows 98/Me/2000/XPMAC OS-9MAC OSX-Windows CELinux 2.40或更高版本應用示例RS-232傳統器件轉USB升級手機USB介面電纜PDA USB介面電纜USB轉RS-232串列適配器電源電壓自供電:3.0V至3.6VUSB匯流排供電:4.0V至5.25V封裝28腳MLP(5mm * 5mm)
