商品介紹

D類 微型數位功放板

PAM8403 / 2.5~5V / 3W+3W

商品金額滿50元才會出貨！

商品金額滿50元才會出貨！

商品金額滿50元才會出貨！

商品特色：

●獨特無LC濾波器的D類功放板，降低生產成本及模組的整體面積

●功放板內置消噪電路，電源開啟/關閉時沒有雜訊

●雙聲道立體聲，可輸出3W+3W功率，輸出功率大，能量足，音質好

●噪音抑制效果好，在無輸入音訊的情況下，耳朵貼著喇叭也聽不到任何噪音

●PAM8403晶片有低諧波失真和高效率的特點，且有較低的THD+N，可實現高質量的聲音再現

●D類功放效率極高，不會因為溫升影響音質，而且不用加散熱片，佔用體積很小

●雙面板布線，可以妥善解決因佈線所引起的地電位平衡和聲道間的串擾

●5V供電，可直接使用電腦的USB、手機充電器或鋰電池供電等等

●具有短路保護、過溫保護，使用安全

●適用於LCD電視機、監視器、手機、攜帶型揚聲器、遊戲機、筆記型電腦等等

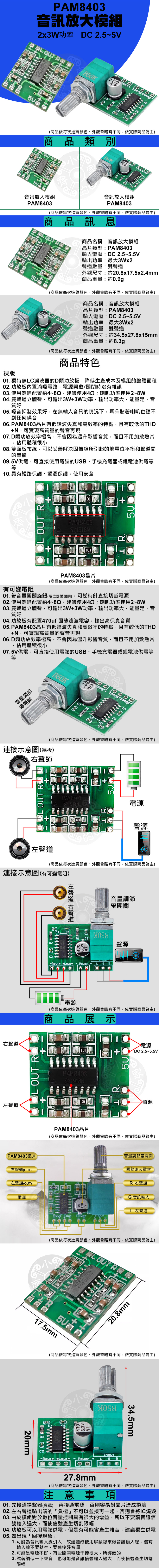

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/PAM8403.jpg



商品規格：

●使用晶片： PAM8403

●供電電壓：DC2.5~5.5V
※電源電壓不要超過5.5V，電源正負不要接反

●喇叭配置：4~8Ω ( 建議使用4Ω ； 喇叭功率使用2~8W )

●效率：90% (在4Ω 和5V電源條件下，可提供3W+3W輸出功率)

●尺寸：約20.8*17.5*2.4mm



注意事項:

●先接通揚聲器(負載)，再接通電源，否則容易對晶片造成損壞

●左右聲道輸出端的「負極」不可以並接再一起，否則會將IC燒毀

●由於模組對於數位音量控制具有很大的增益，所以不要讓音訊信號輸入過大，而使信號產生切割限幅

●功放板可以用電腦供電，但是有可能會產生雜音，建議獨立供電

●如出現「回授現象」

1、可能為音訊輸入線引入，故建議改使用屏蔽線來做音訊輸入線，還有輸入線不要懸空，要連接好音源

2、可能是電源不好，有些開關電源干擾很大，所導致的

3、試著調低一下聲音，也可能是音訊信號輸入過大，而使信號產生切割限幅

●請具有基本電子認知者，再下標購買，下標前請先詢問是否有現貨
