商品介紹

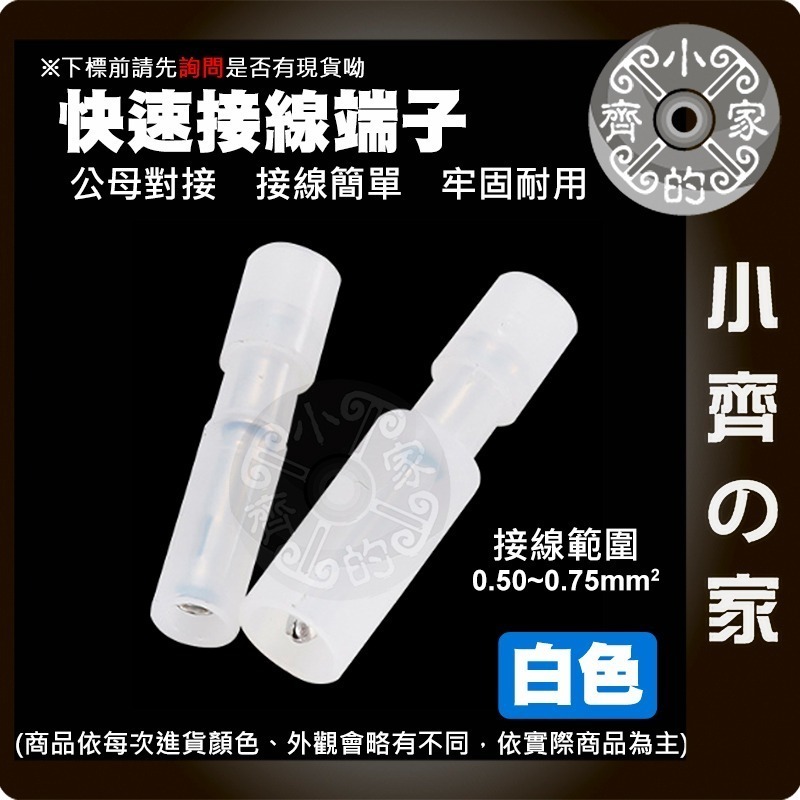

T型接線端子 / 子彈頭接線端子

免剝線 / 公母配套

商品特色：

●快速安全接線，告別傳統接線放置時間長後，容易遇到的漏電或絕緣性能降低等問題

●環保材質，耐磨耐用且防塵防潮，防水係數IP67

●便捷化設計，一插一壓，實現輕鬆對接，簡單易用

●安全化設計，接線牢固即可起到防漏電，防鼠咬，保護接口處安全

●加厚純銅導件，鍍錫材質，保障電纜接觸及導電性能

●便捷化設計，公母配套，可多次插拔，快速更換失效元部件 (子彈頭)

●免剝線，免破線，無須剝線，只需輕輕壓一壓一插，即可完成 (T2)

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/MAFD quick connection terminals.jpg

接線方式：※操作工具可使用「壓線鉗」或「老虎鉗」

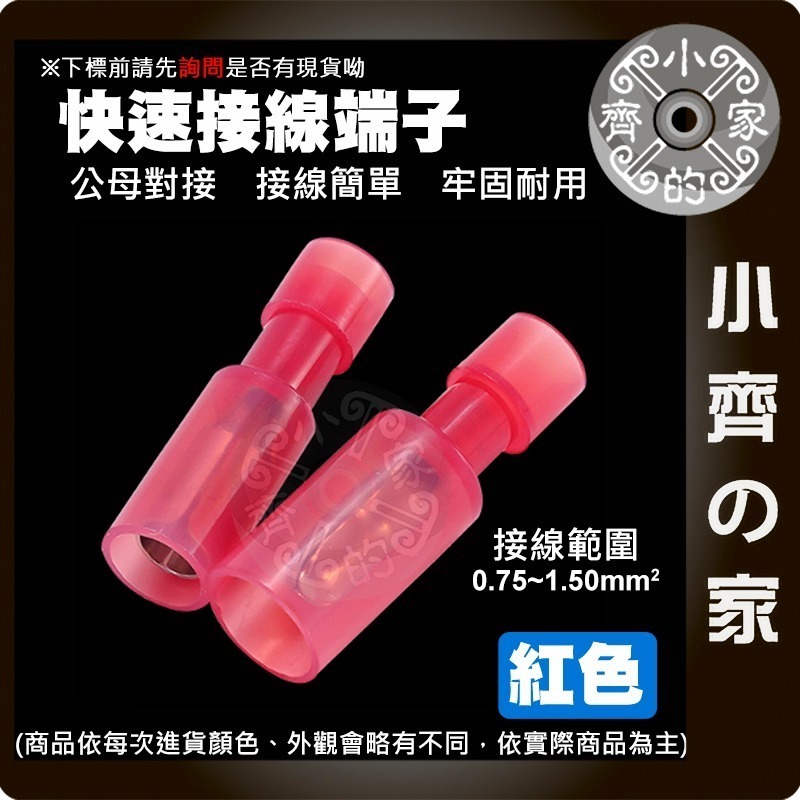

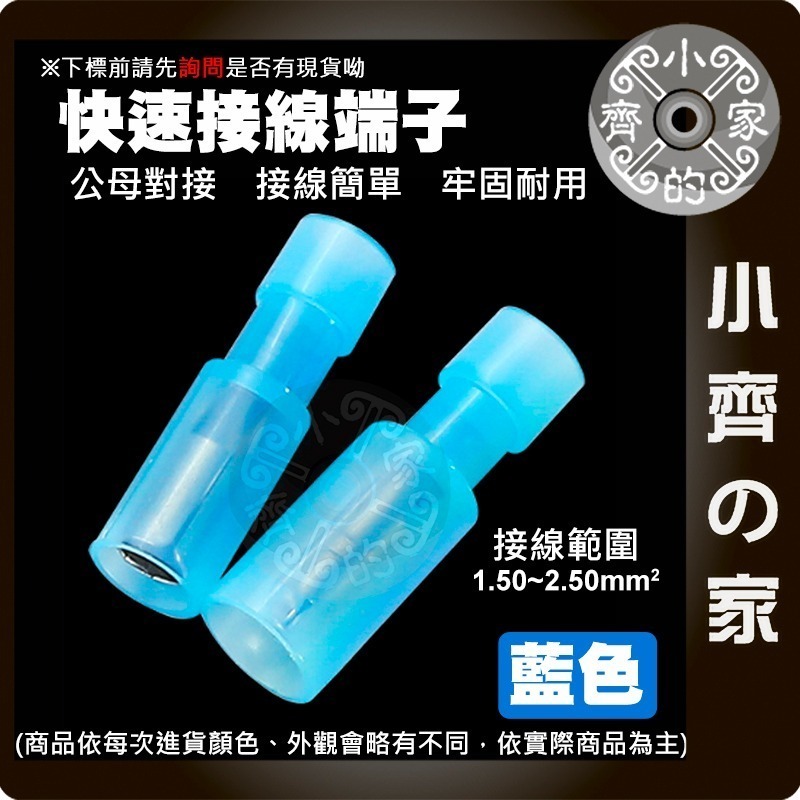

【子彈頭接線方式】

1、選取適合線徑的端子
2、線頭用剝線鉗去皮，插入端子尾部用壓線鉗壓接

【T2接線方式】

●主線接線方式

1、將線放入主線端子口處
2、用鉗子壓下，壓緊主線即可
3、壓緊後扣上蓋子

●分線接線方式

1、剝線至7mm線頭
2、把分線端子水平放入鉗口處
3、移動端子與鉗口平行且開口朝上
4、將線頭插入末端處
5、用力下壓壓緊即可完成

商品規格：

【子彈頭】：詳細請參考長圖

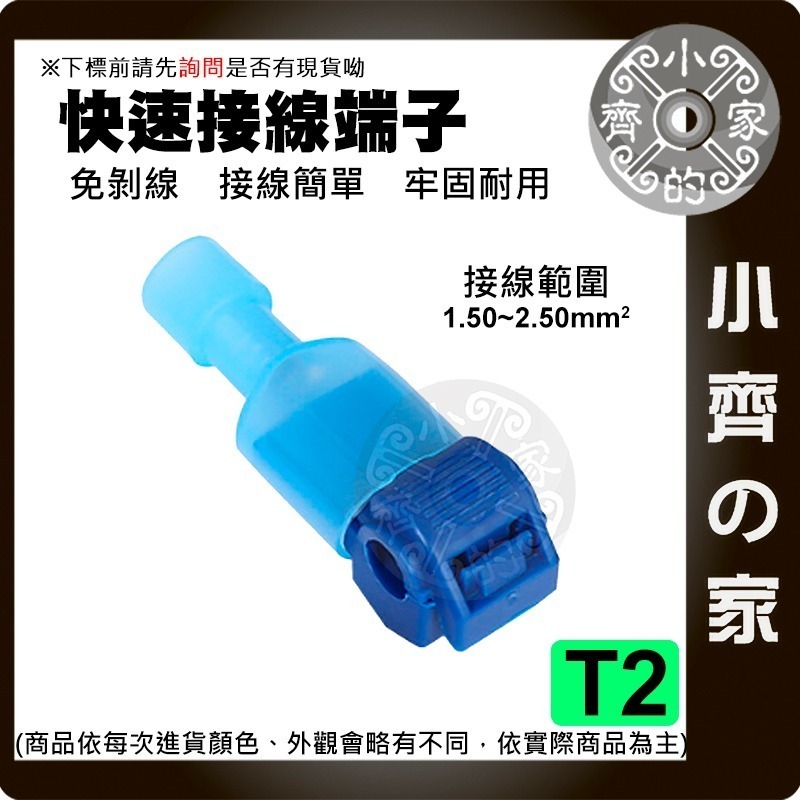

【T2】

●主線使用軟線：1.5-2.5mm²

●分線使用硬線：1.5-2.5mm²

●外殼材質：絕緣阻燃PP

●導電條：加厚銅材質

●最大電流：15A

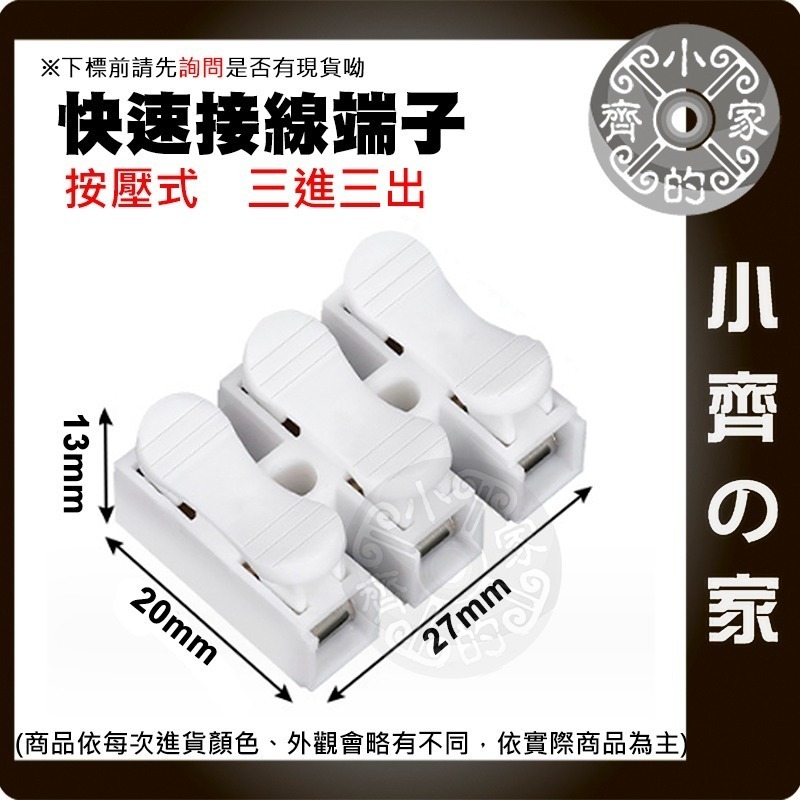

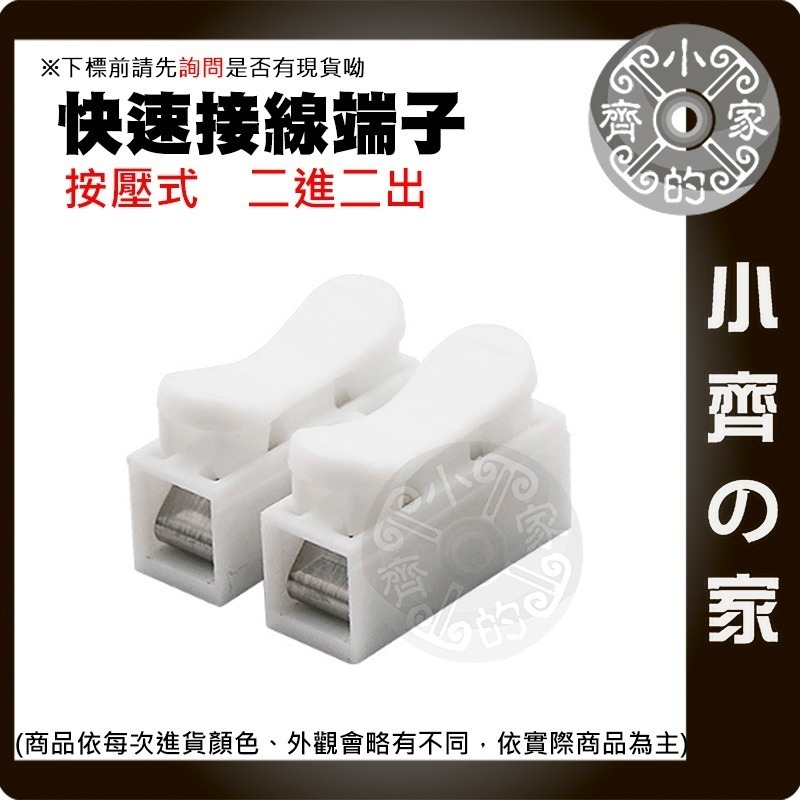

快速接線端子

LED吸頂燈用

商品特色：
●自鎖按壓式端子，節省大量纏絕緣膠帶的時間
●外塑料件採用阻燃PP材料，端頭材質為錳鋼，導電性強，耐高溫，使用壽命長
●無需絕緣膠帶，減少絕緣喪失導致處電火災
●標示清晰，L接火線，N接零線 (2Pin)
●標示清晰，L接火線，N接零線，⏚接地線 (3Pin)

完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/Light Quick Terminal.jpg

商品規格：
●接線方式：按壓式
●商品材質：阻燃PP料+錳鋼片
●電壓電流：250V/10A
●接線範圍：軟線2.5mm內；硬線1.5mm內
●產品特點：即插即拔，二進二出 / 三進三出。
●商品尺寸：約 19.5*17*13mm (2Pin) / 約 27*20*13mm (3Pin)
●商品重量：約 2g (2Pin) / 約 2.6g (3Pin)

注意事項:
商品保固 7天(非試用期)

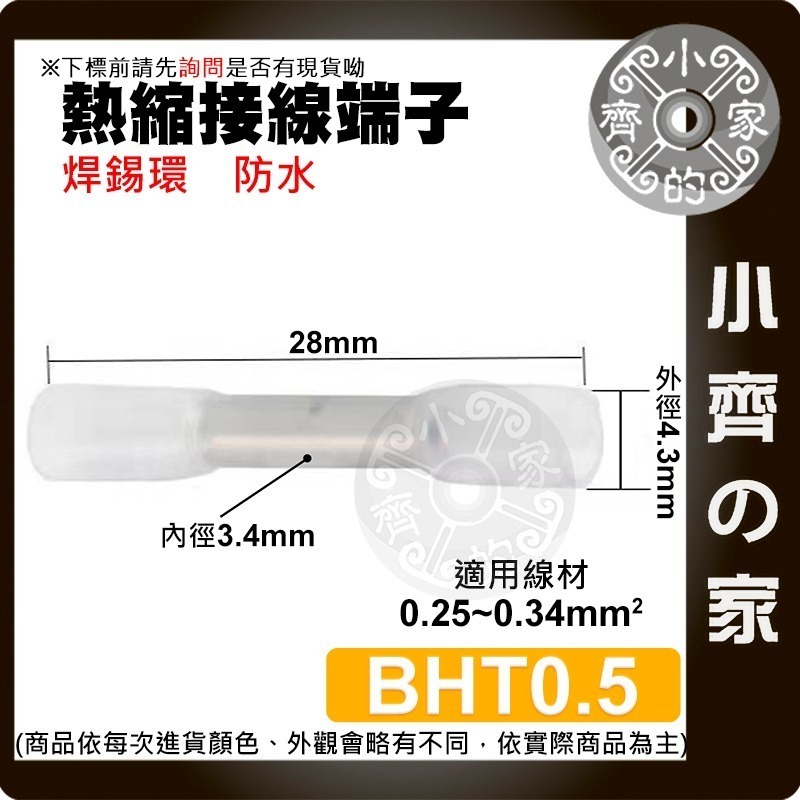

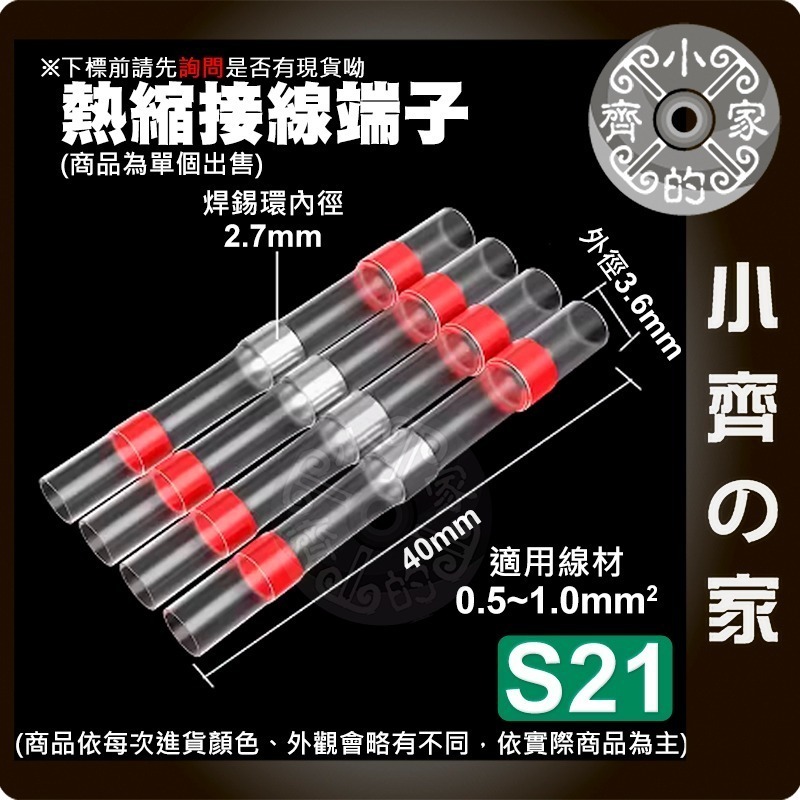

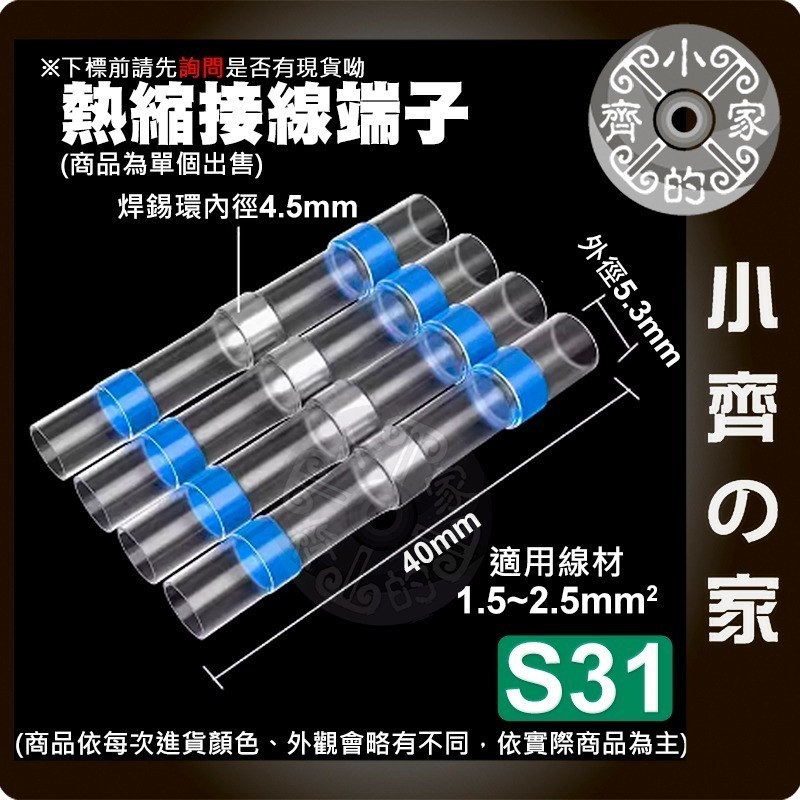

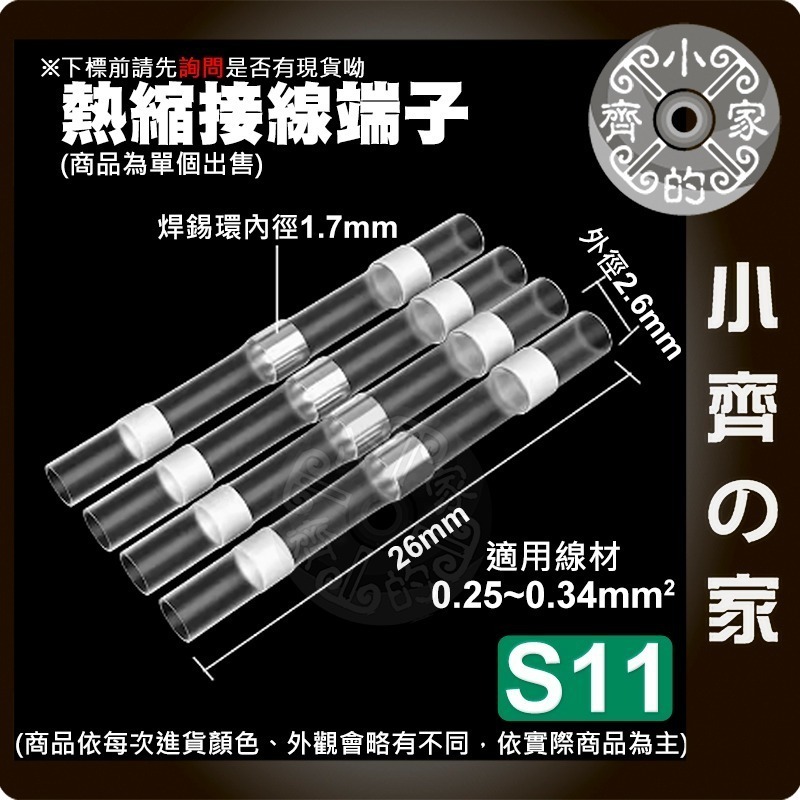

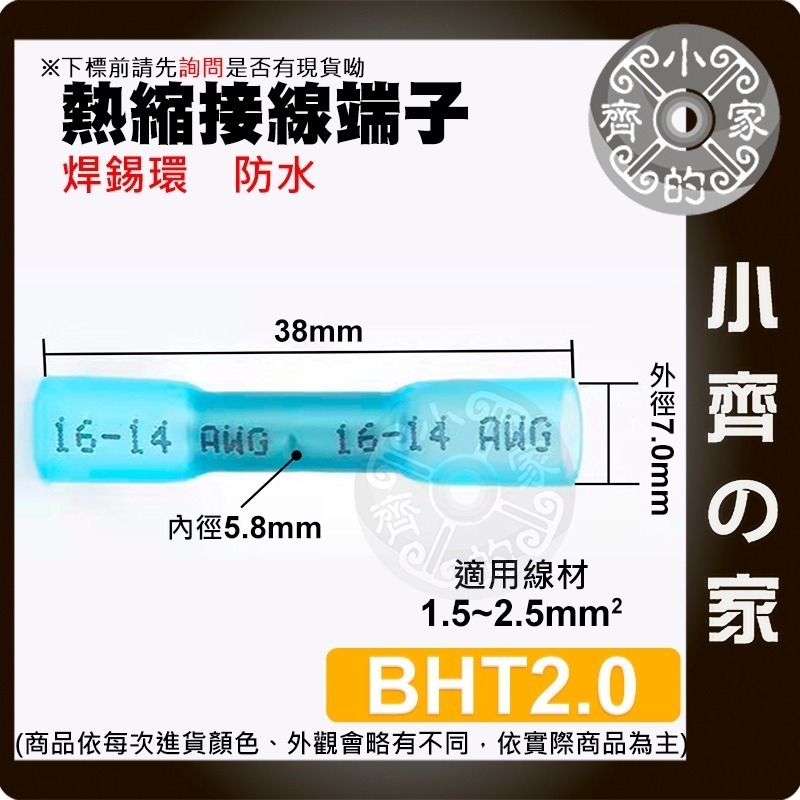

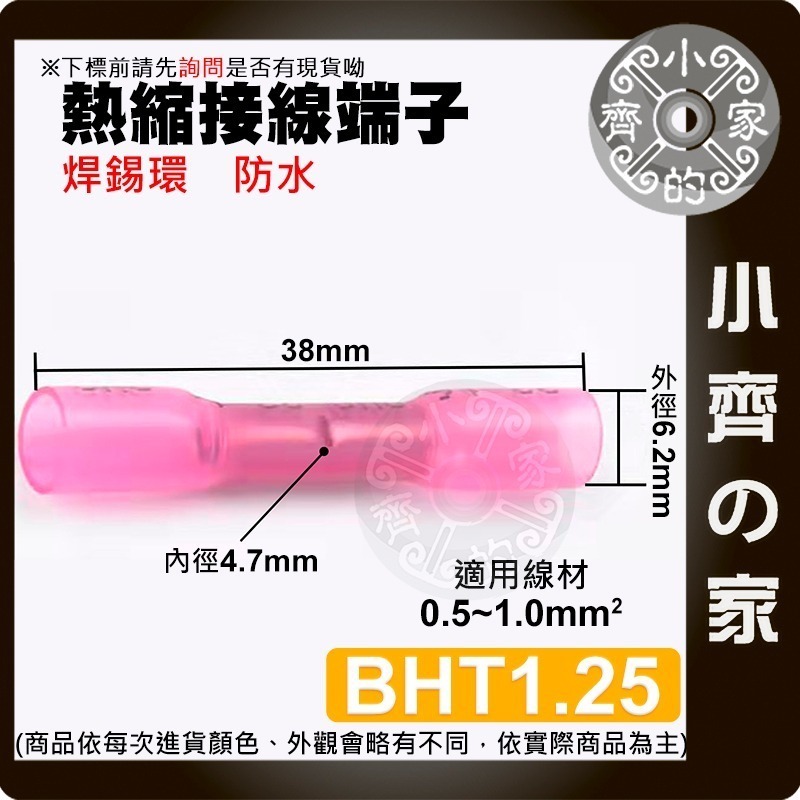

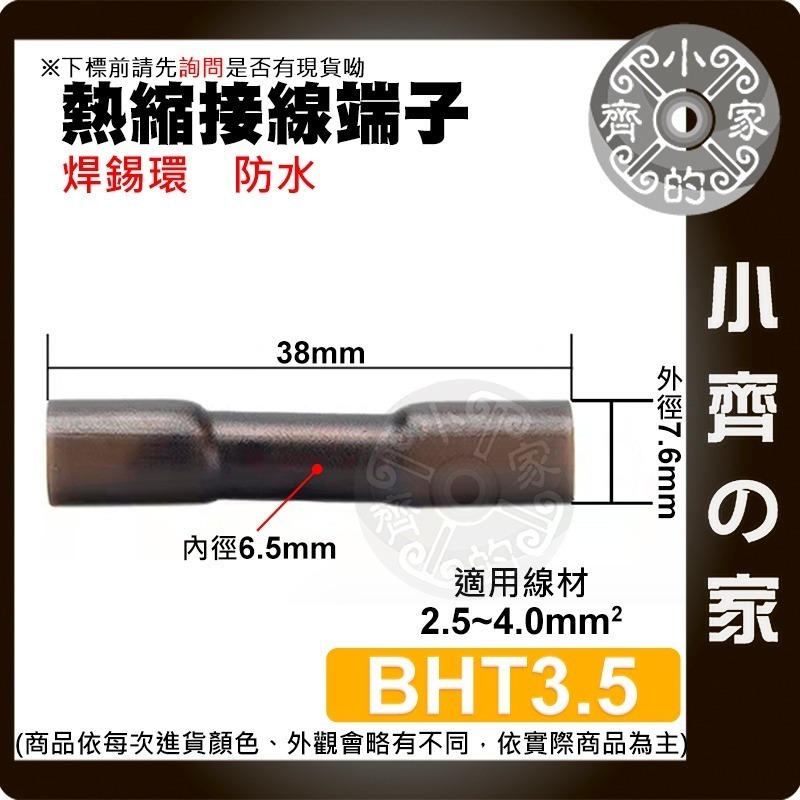

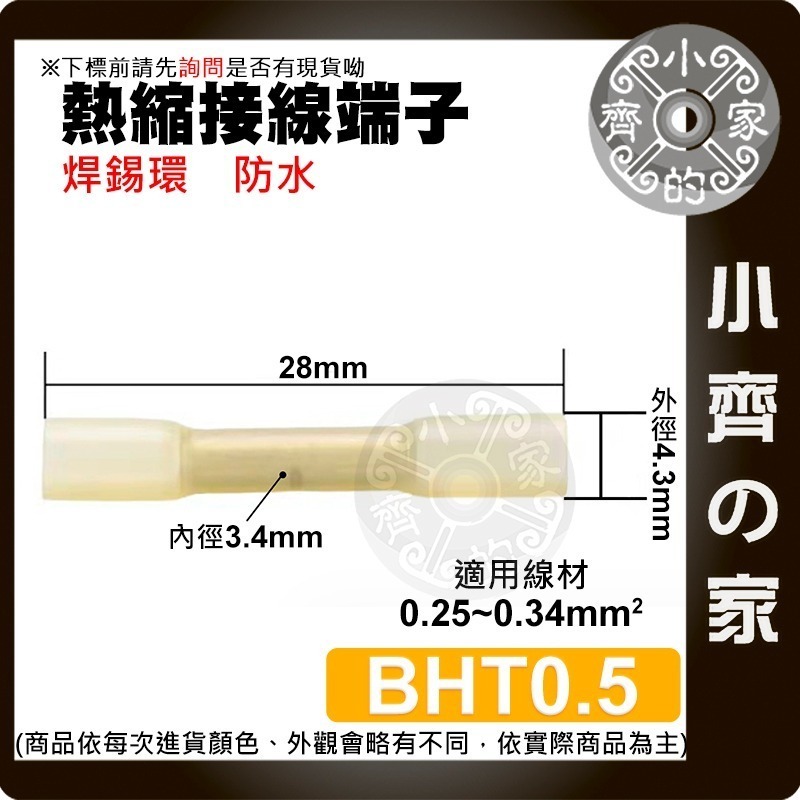

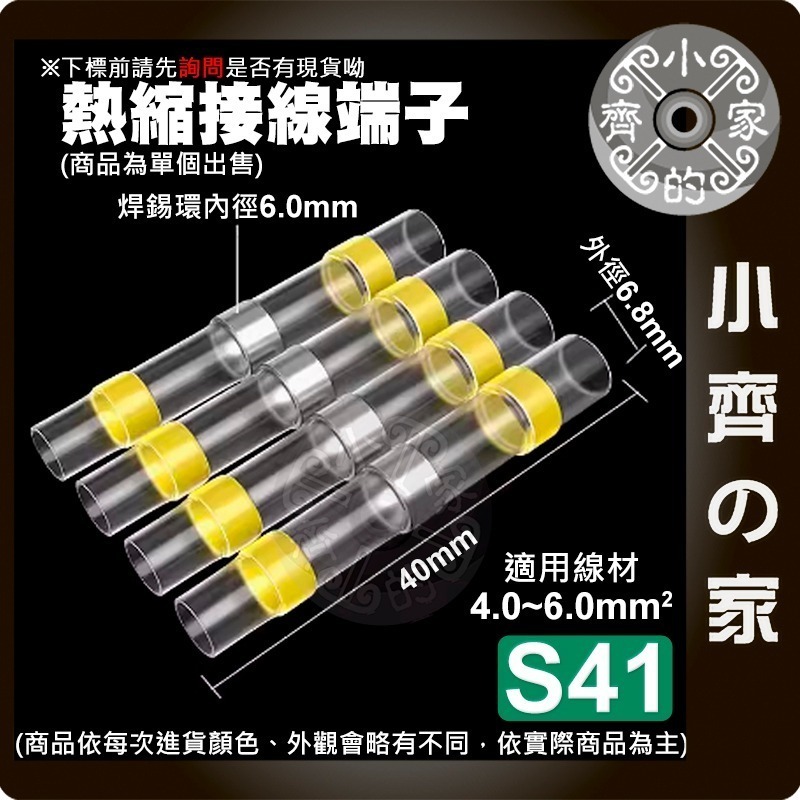

熱縮接線端子
免壓式(SST) / 壓接式(BHT)

影片參考：請使用電腦版(複製網址)前往查看

https://youtu.be/aCYhb3J83j0

商品特色：
●快速安全接線，告別傳統接線放置時間長後，容易遇到的漏電或絕緣性能降低等問題
●採用阻燃尼龍材質，不易變形變色，外殼阻燃耐高溫，明亮通透，壽命長
●加厚焊錫環，加熱至138℃時，焊接會開始融化，包覆電線，避免虛接
●將線剝皮後插入端子，用熱風槍或打火機加熱，高溫下快速收縮，簡單快捷
●BHT系列，內部銅管採用紫銅鍍鋅處理，有良好的抗腐蝕性，可以快速導電，不發熱
●SST系列，內部還有熱熔膠，熱縮時凝固融化使電線緊密包覆
●兩者都防潮防水，防水係數為IP67
※ SST、BHT 剝線長度建議為：約8~10mm；使用熱風槍加熱效果更好

完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/heat shrink terminal blocks.jpg

商品規格：請參考圖片說明

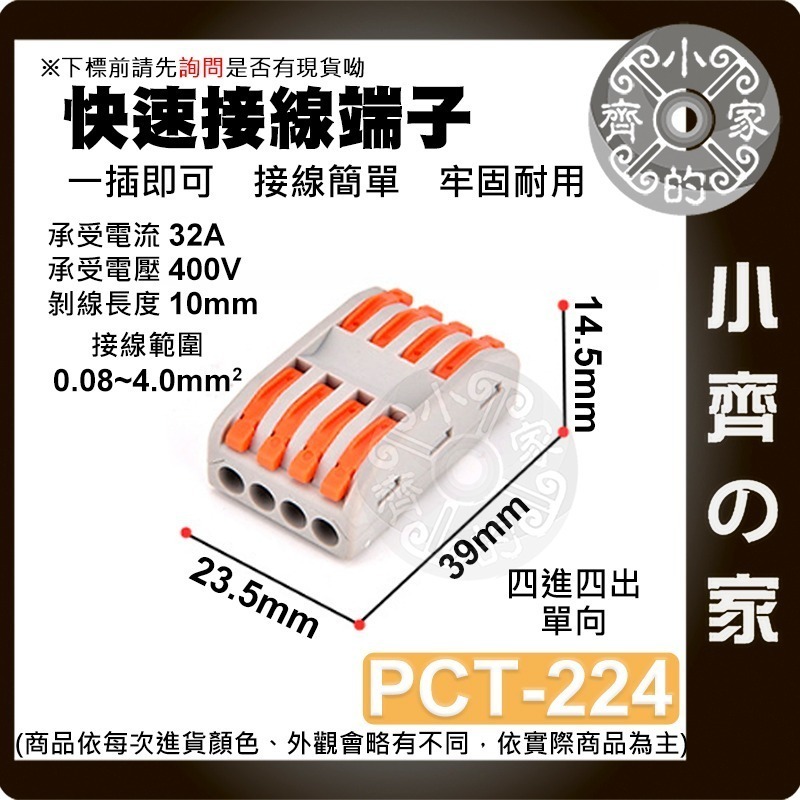

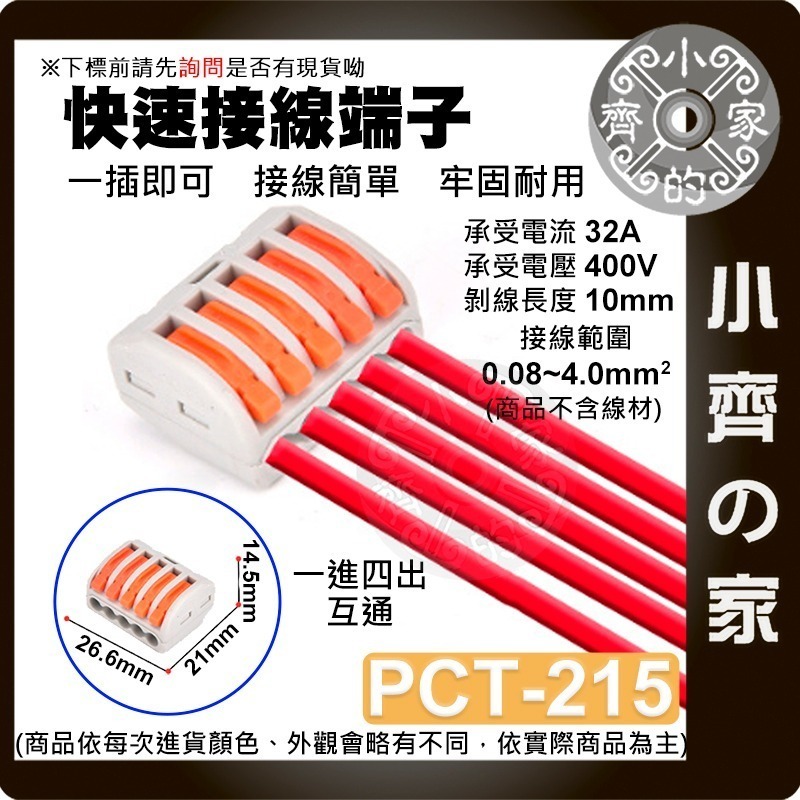

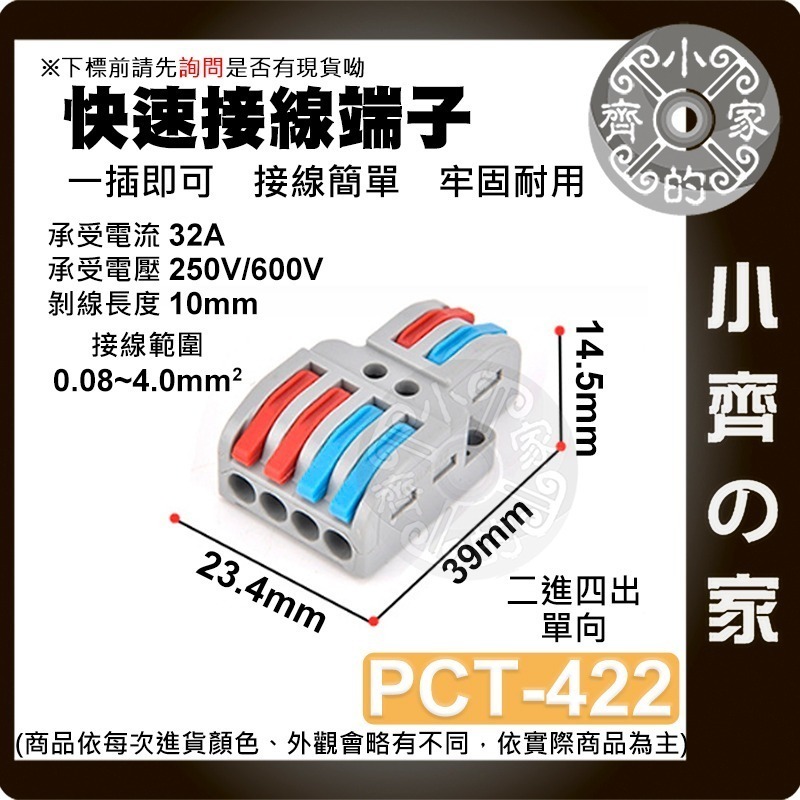

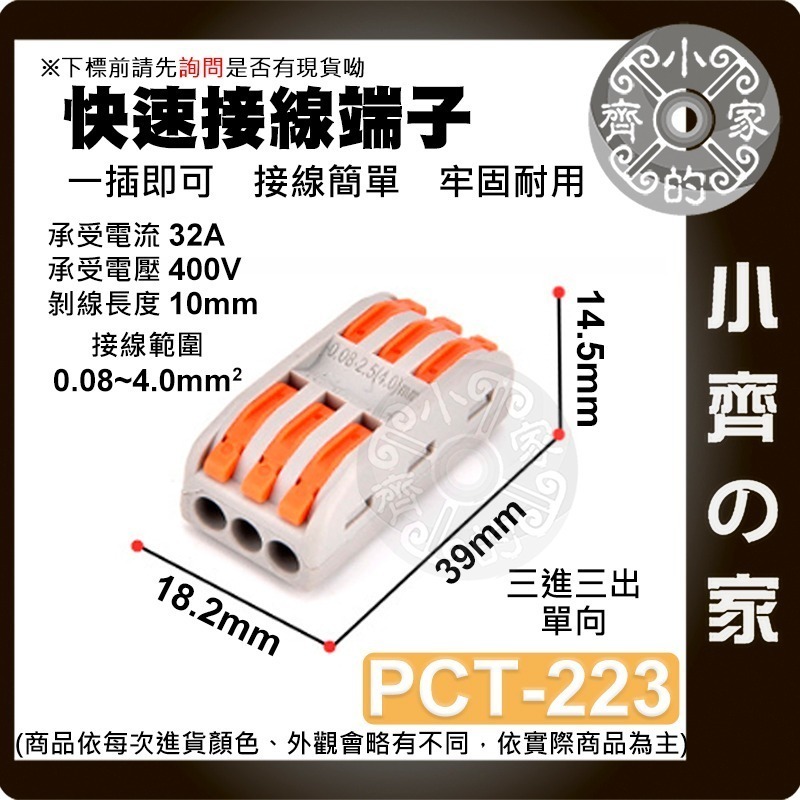

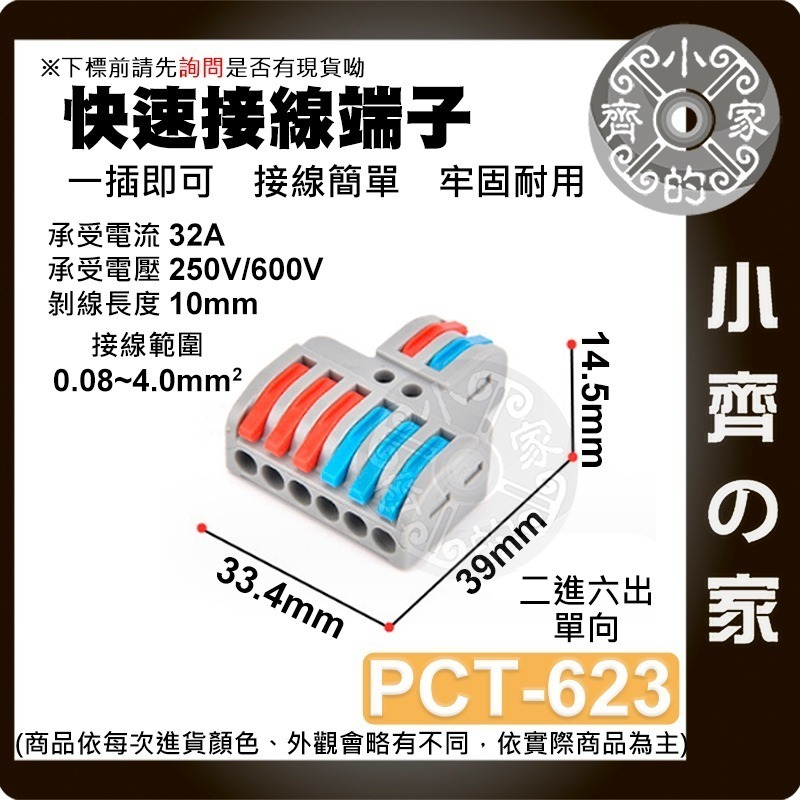

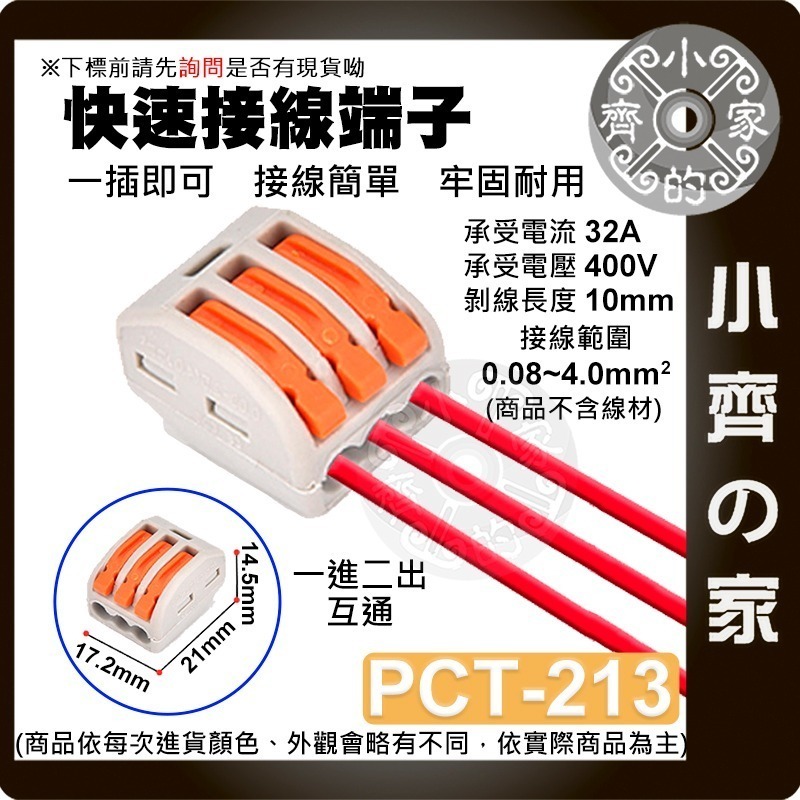

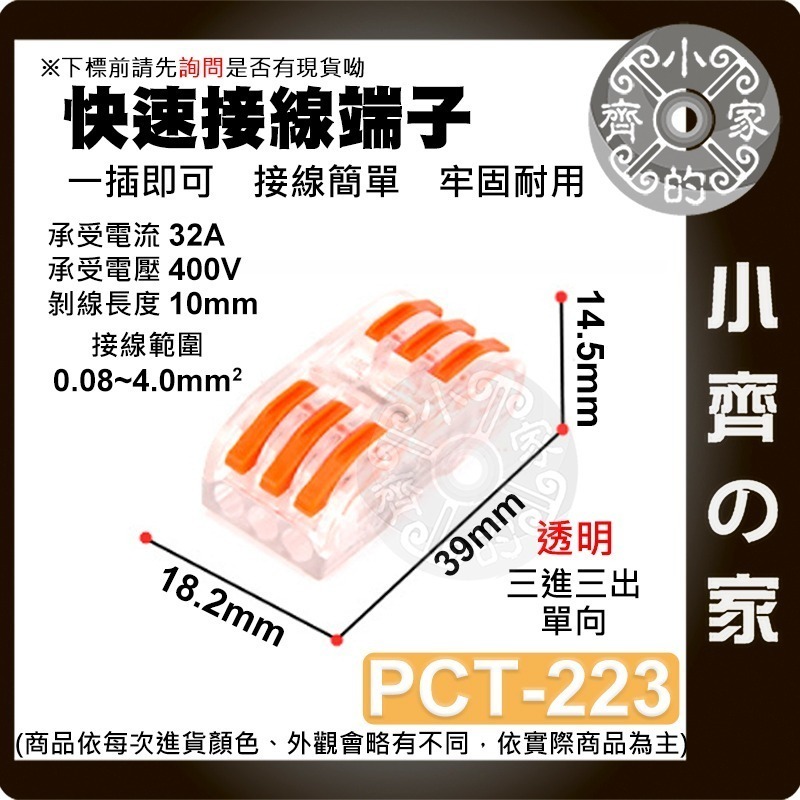

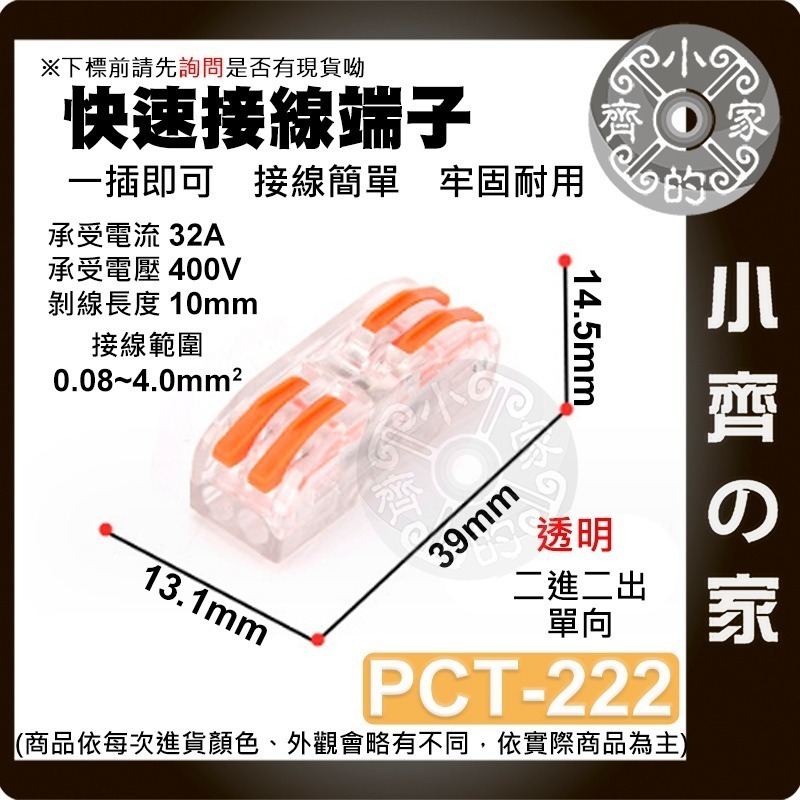

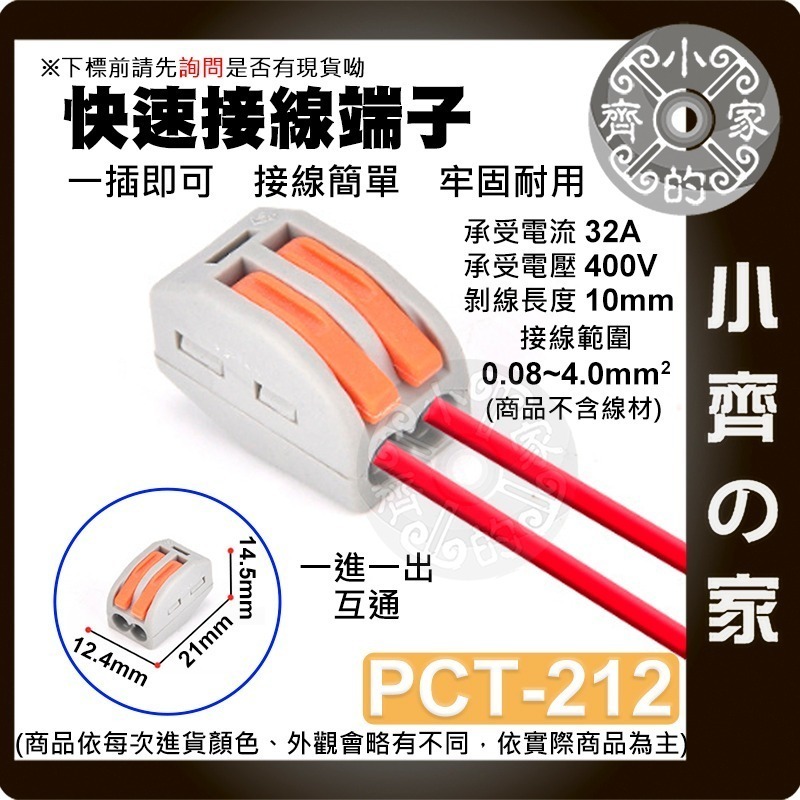

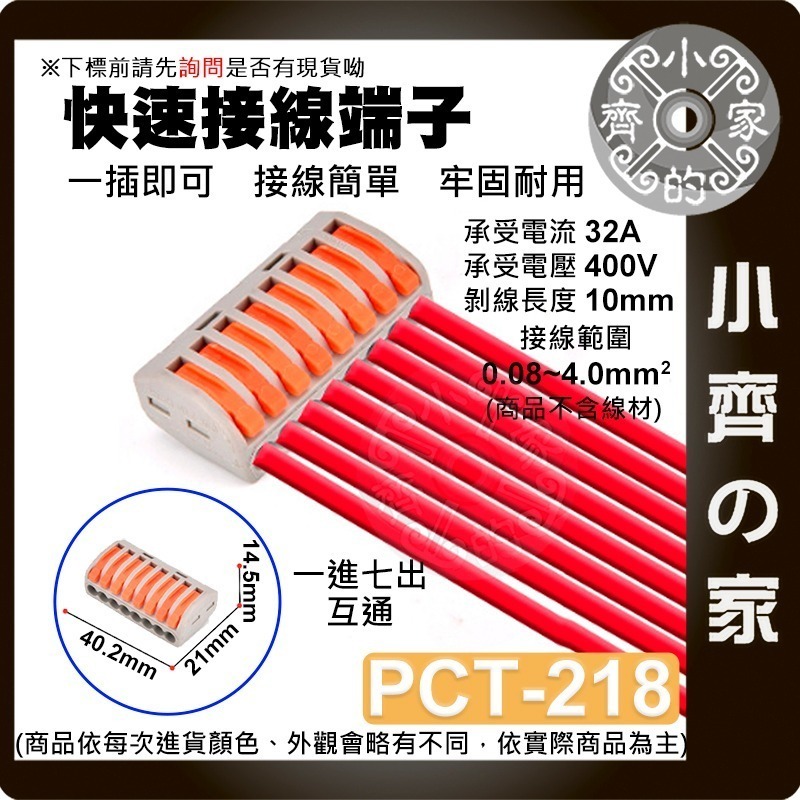

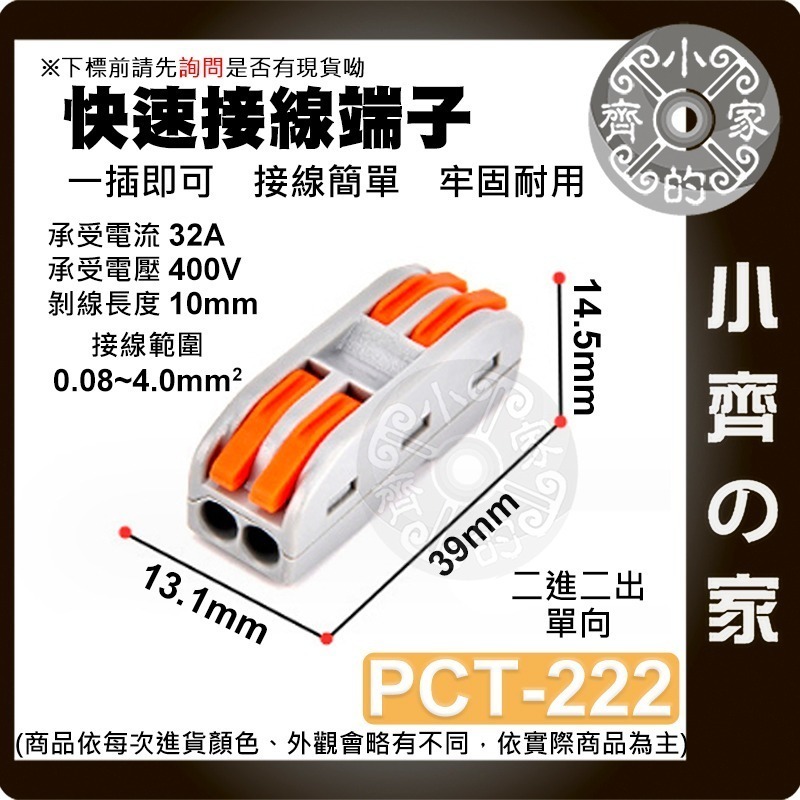

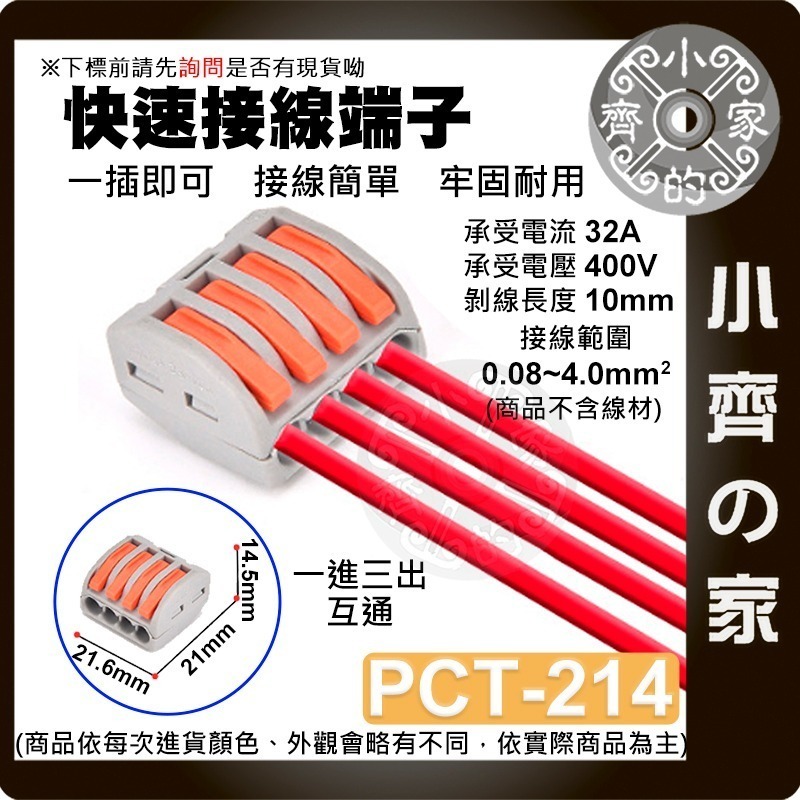

快速接線端子
阻燃耐高溫 / 抗老化耐腐蝕 /夾線穩固 / 簡單快速安全

影片參考：請使用電腦版(複製網址)前往查看

https://www.youtube.com/watch?v=LFUu-wiTZ54

商品特色：
●快速安全接線，告別傳統接線放置時間長後，容易遇到的漏電或絕緣性能降低等問題
●外殼採用PC絕緣材質，阻燃耐高溫，抗老化耐腐蝕，安全可靠，不漏電
●採用加厚紫銅導體，表面抗氧化處理，抗腐蝕強、導電性好
●內置採用不鏽鋼卡簧設計，緊密性強、夾線穩固，確保電線連接安全，不易脫落
●多股軟線、單股硬線等等，都可以直接插入，耐高溫不脆化

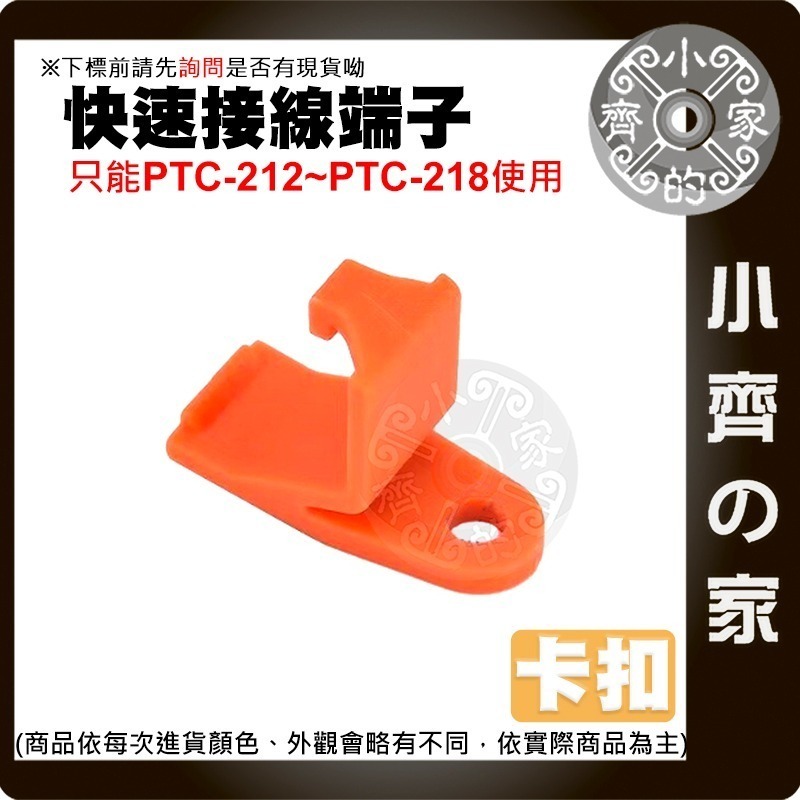

●一按一插，2秒接線，插入電線後，將助推鍵閉合即可，快速便捷簡單實用節省大量時間

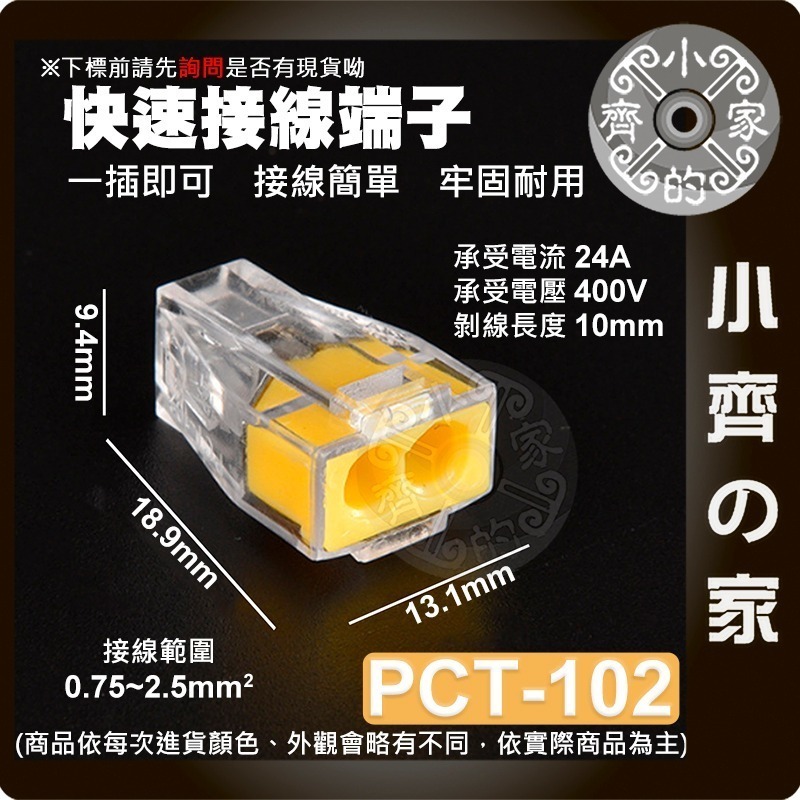

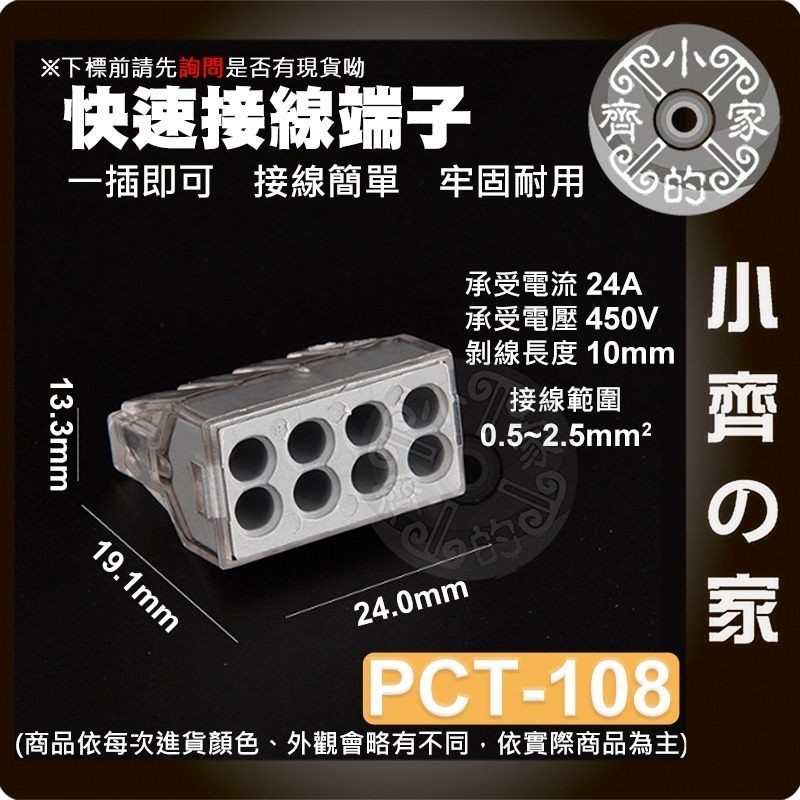

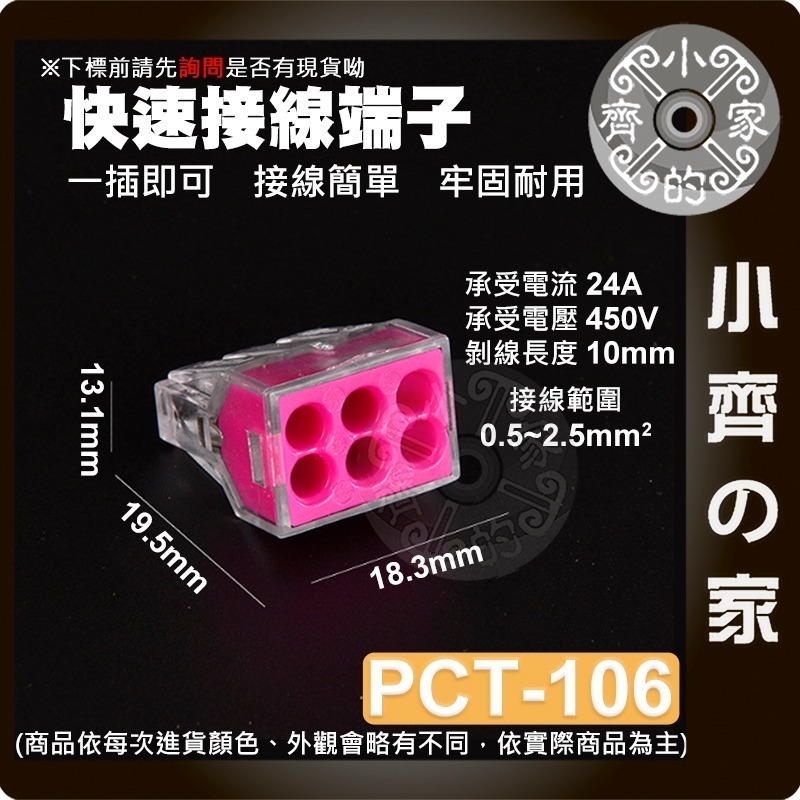

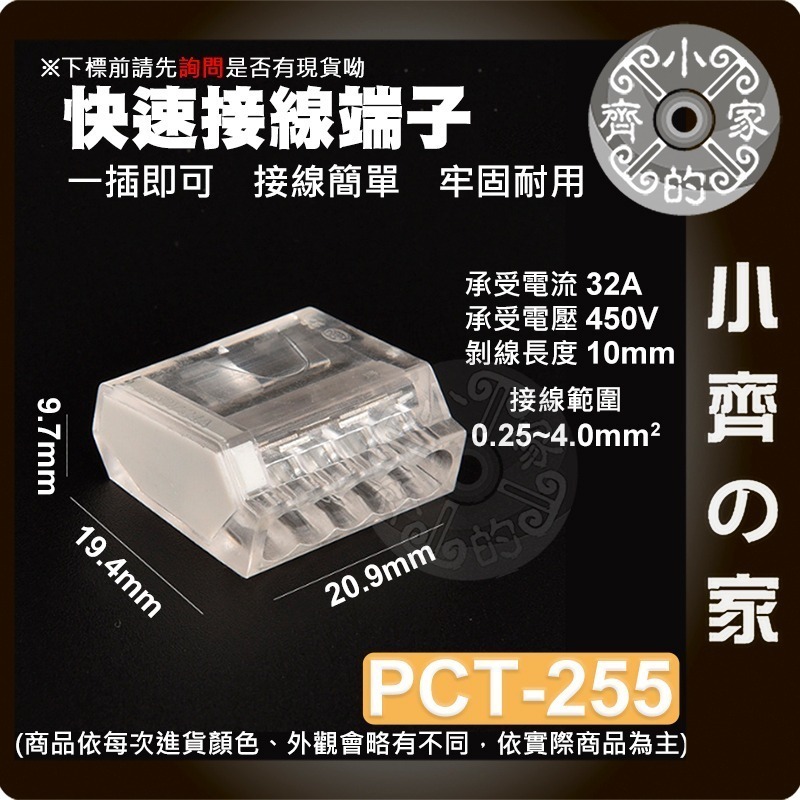

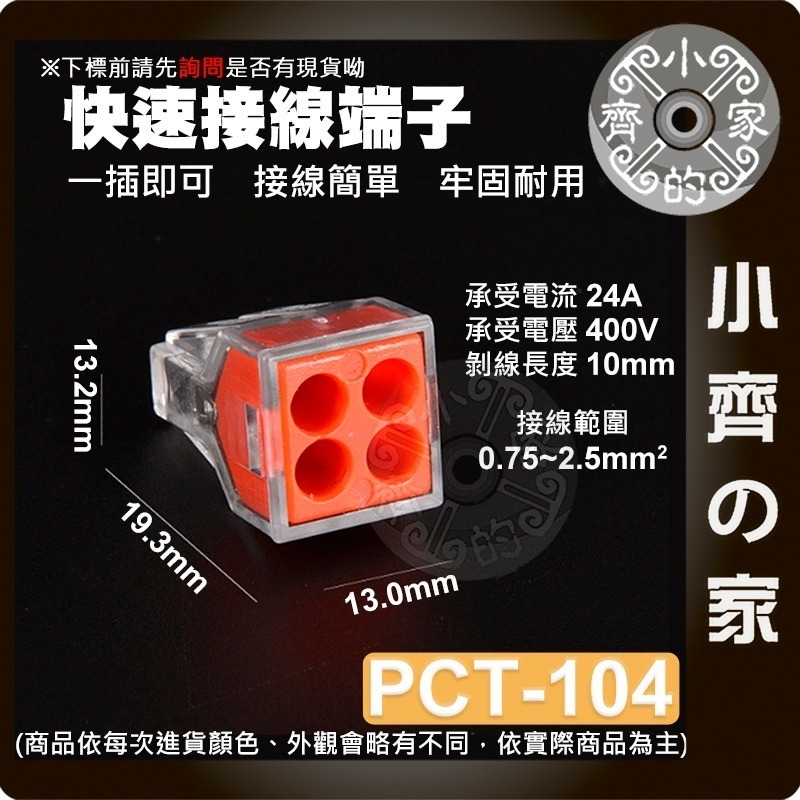

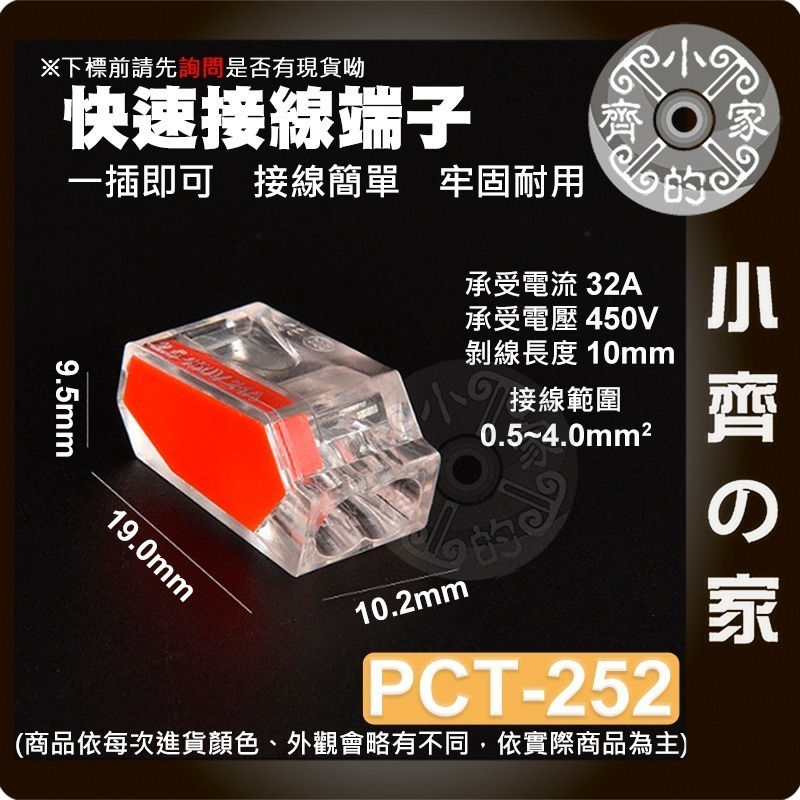

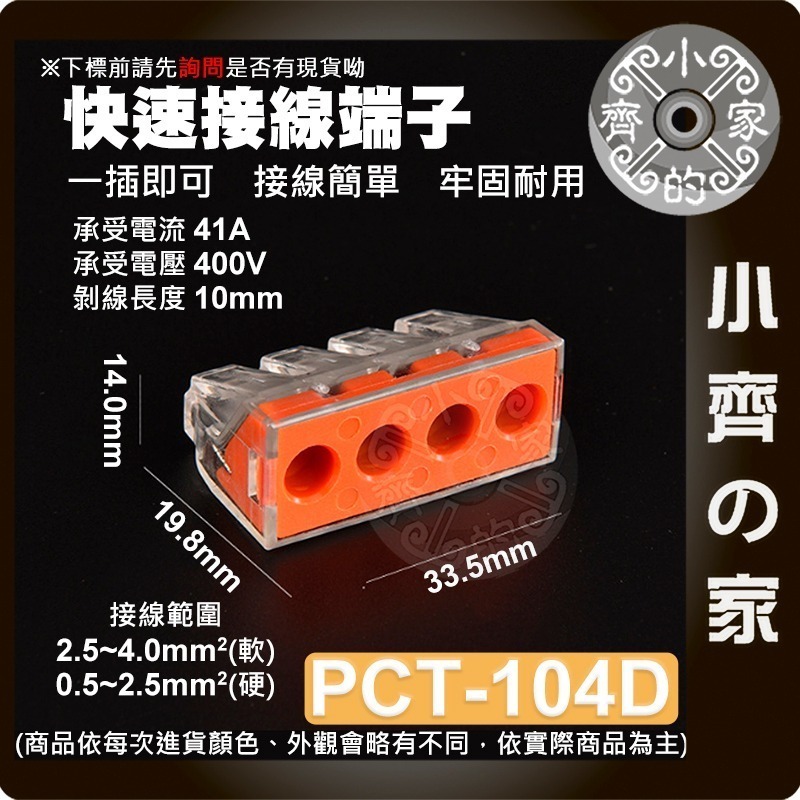

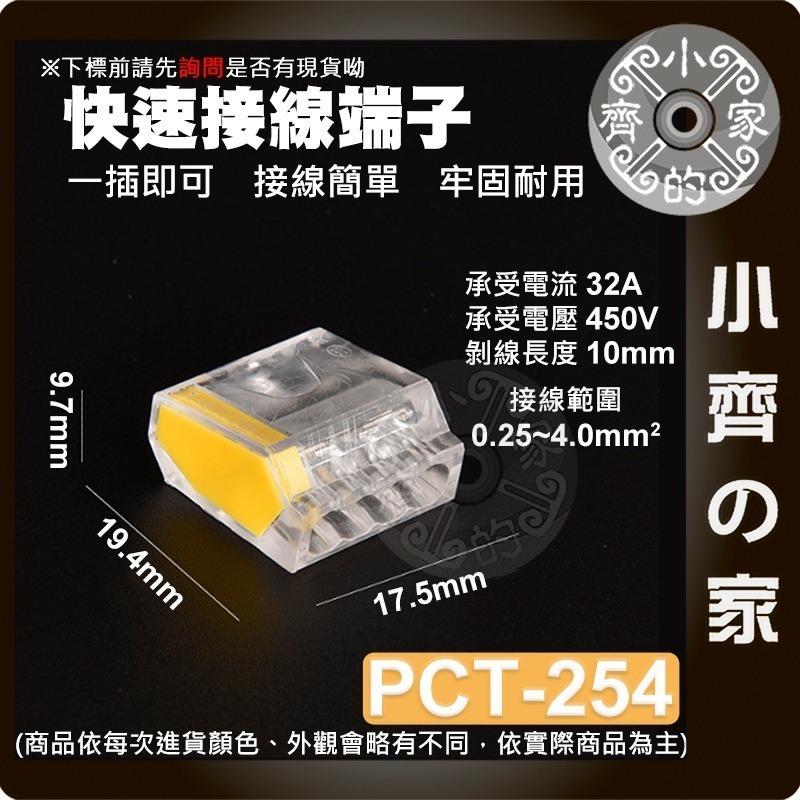

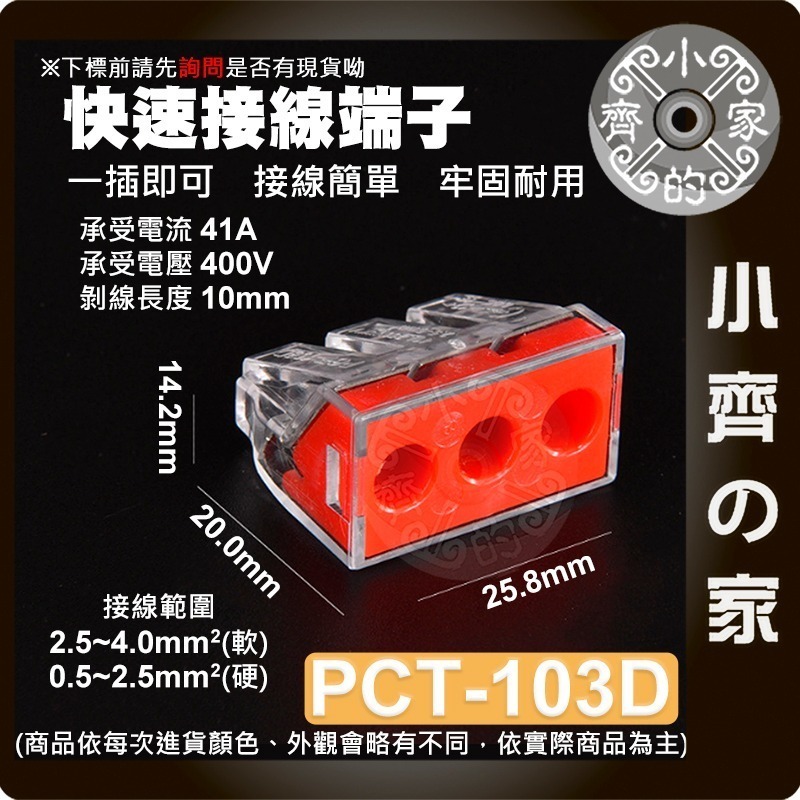

※PCT-102~108、PCT-252、PCT-254、PCT-255沒有助推件，即插即可使用

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/PCT quick connection terminal.jpg

商品規格：
●材質：阻燃PA/PC
●額定電流/電壓：詳細請參見長圖
●接線範圍：詳細請參見長圖
●剝線長度：約9~12mm / 0.39inch
