商品介紹

TP4056鋰電池充電板

Mini/Micro/Type-C 保護板

商品金額滿50元才會出貨！

商品金額滿50元才會出貨！

商品金額滿50元才會出貨！

商品特色：

●採用TP4056充電晶片，外圍電路簡單，充電精度高

●此為1A鋰電池充電模組，可以為3.7V鋰電池充電

●通過板載上的接口，提供不同的充電方式，也可以焊上接線，使用外部電源充電，非常適合DIY

●完全機械自動化加工，全貼片零件製造

●帶充電指示燈，充飽後會變燈

●只需改變電路板上的固定電阻，即可調整充電電流(可改變範圍為100mA-1000mA)

●有保護板的模組，增添電流監控、欠壓鎖定、電池放電保護功能，可邊充邊放電，保護性能好



※ 接頭的母座及其旁邊的「+」、「-」焊盤，皆為電源輸入端，接入電壓為4.5V~5V

※ 「B+」接鋰電池的正極，「B-」接鋰電池的負極

※ 「OUT+」和「OUT-」接負載，例如：移動升壓板正負極等等(為「非保護板」時，此處則接鋰電池正負極)

※於「OUT+」以及「OUT-」之間接入5V電壓充一下電，即可啟動保護電路
【第一次接上電池時以及當電池從「B+」及「B-」上斷開後再接上，皆需重新啟動保護電路】

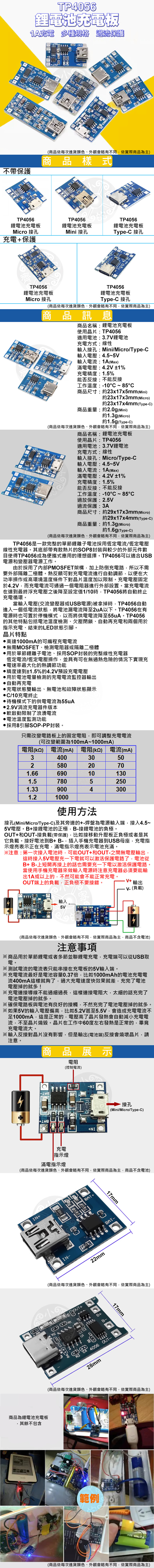

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/TP4056.jpg



商品規格：

●適用電池：3.7V鋰電池

●輸入電壓：4.5V~5V

●充電截止電壓：4.2V ±1%

●最大充電電流：1000mA (可調)

●充電精度：1.5%

●能否反接：不能反接

●工作溫度：-10℃ ~ 85℃

●【保護板】電池過放保護電壓：2.5V

●【保護板】電池過流保護電流：3A

●尺寸及重量：請參照圖片



注意事項:.

●充電電流最好是電池容量的0.37倍

●充電線於接口時，不能太細或太長

●確保電路板與電池有良好的接觸

●芯片在工作時約60度發熱是正常的，但如電流太大或是在較高溫環境，需做散熱處理

●測試電流的電流表，只能串接在充電板的5V輸入端

●輸入端，反向連接時對芯片沒有影響；輸出（電池）端的反向連接則會燒壞芯片

●當使用手機充電器來做輸入時，需注意充電器必須要能輸出1A或以上的，不然可能會無法正常充電
