*產品說明:
一般市面上買到的無刷風扇都是2線輸入,
只能用有刷風扇調速器硬調,其效果不佳。
您必需選購4線無刷風扇搭4線PWM調速器才會正常。
*產品規格:

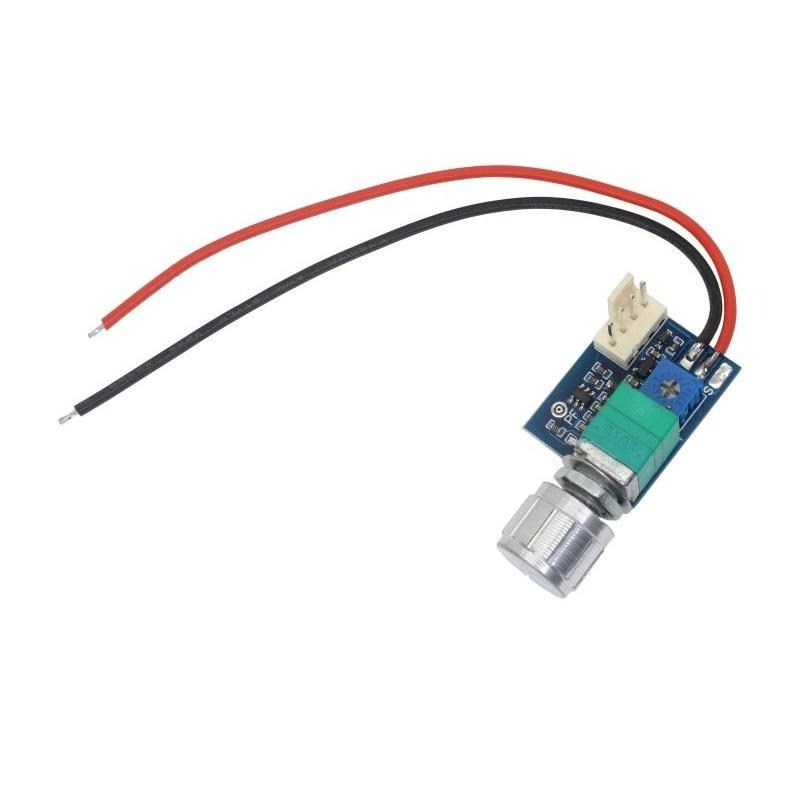

【品名】4線PWM調速器
【工作電壓】DC12V (Rang 6~15V)
【風扇電流】<3A
【靜態耗電】<20mA
【PWM信號模式】5V 25KHz
【PWM信號輸出範圍】0%-100%
【起始位置PWM調整範圍】0%-60%
【輸入接頭型號】DC5.5x2.1mm母座

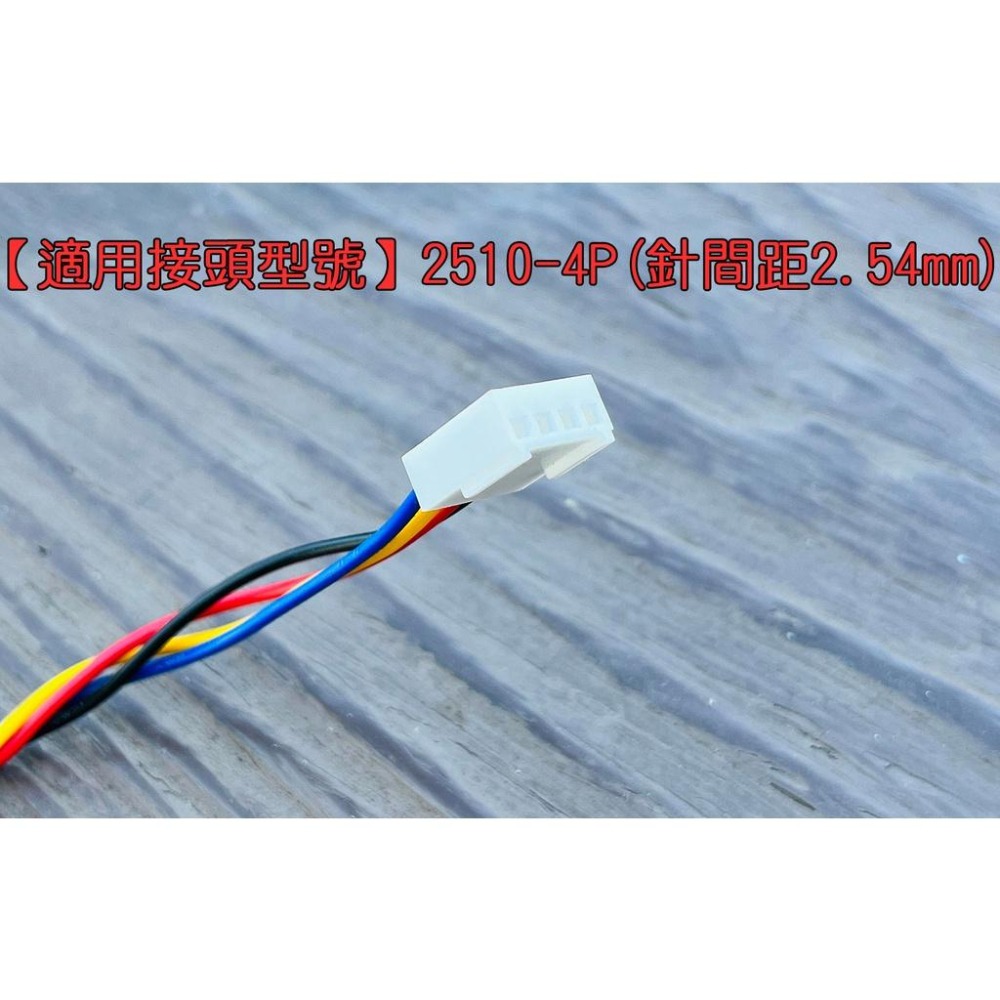

【輸出接頭型號】2510-4P (針間距2.54mm)
【電路尺寸】26x20x13mm (旋鈕伸出15mm)

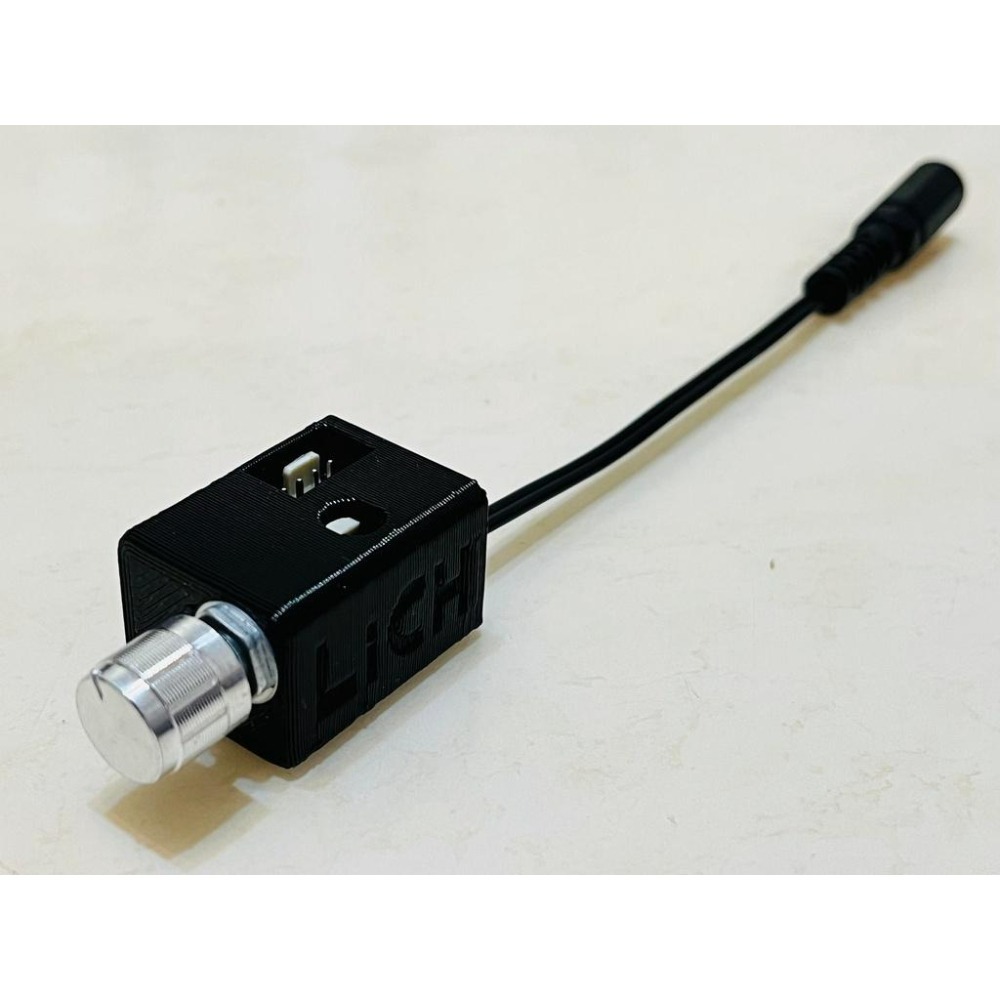

【外殼材質】PLA (3D列印)

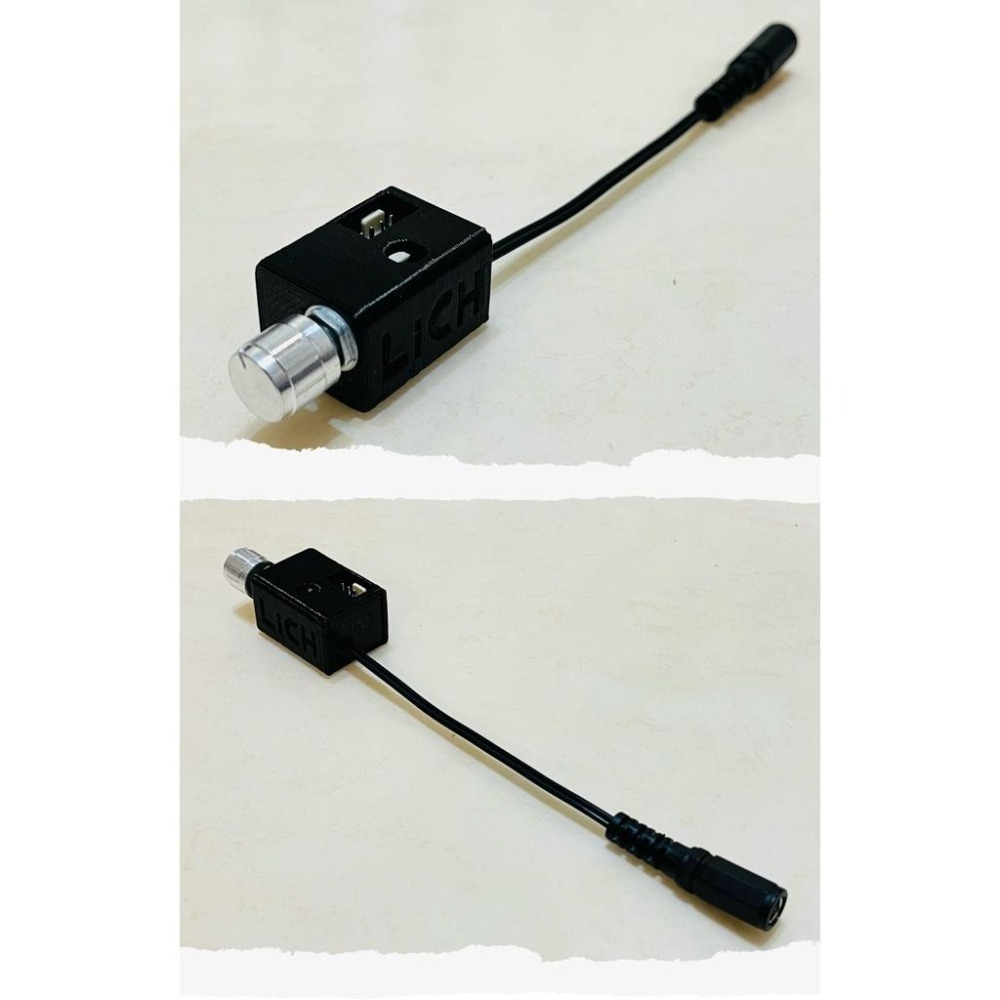

【外殼尺寸】30x24x17mm
*溫馨提醒:

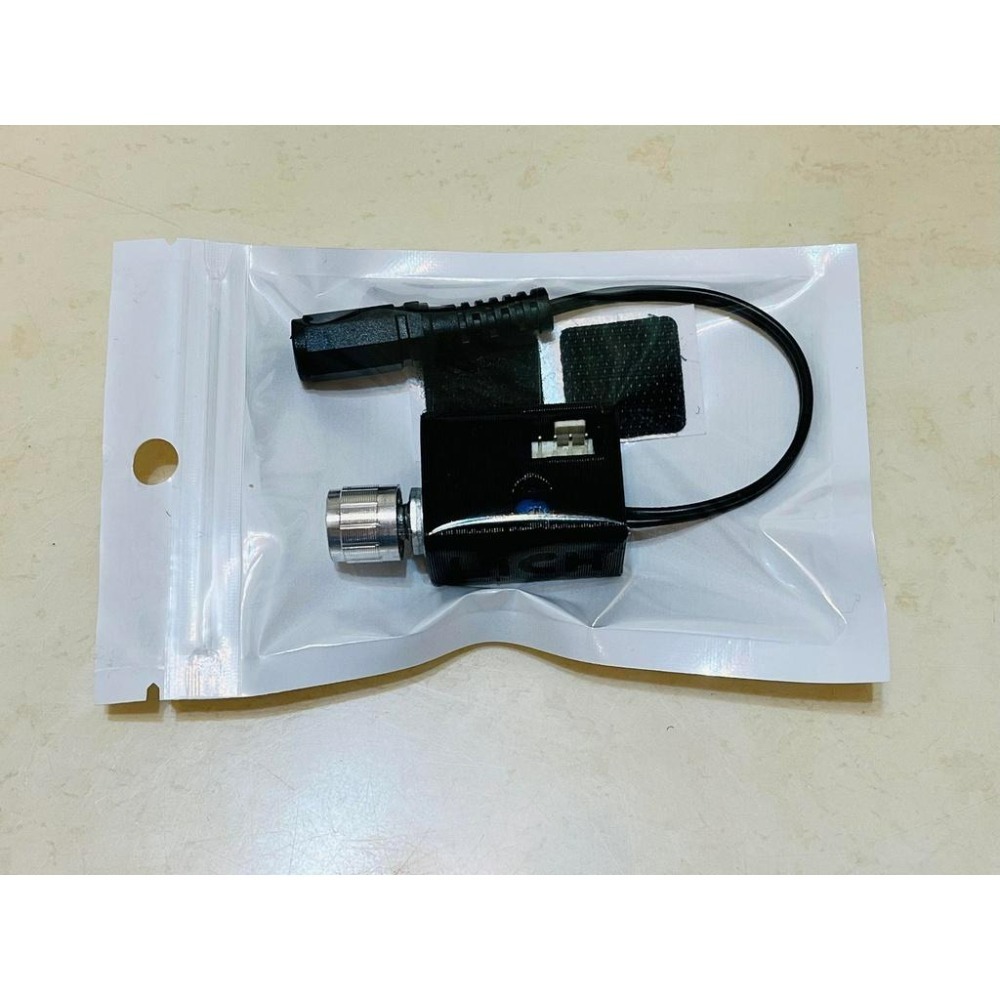

1、貼心附上雙面魔鬼氈貼紙,方便調速器盒固定用。
2、可在6~15V電壓下工作,請注意風扇電壓一致。
3、使用的風扇接頭一定要與輸出接頭型號相同。
4、注意正負極接線及電源電壓。

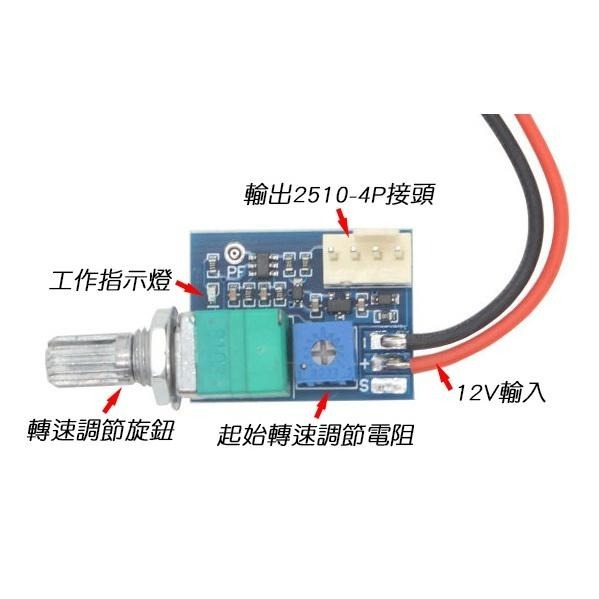

5、接上風扇如起始轉速太高或太低可調節『起始轉速調節電阻』(圖7)
逆時針到底關閉,順時針到底最大輸出。
