溫馨提示
我們是進口英文版，喚醒詞為＂Hi ESP＂，使用者可自行燒錄其它版本韌體更換換語音識別。
本指南將幫助您快速上手 ESP32-S3-EYE v2.2，並提供該款開發板的詳細資訊。
注意
如果您使用的是 ESP32-S3-EYE v2.1，請參考本指南。v2.2 相對 v2.1 的變化在硬體版本 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#4-%E7%A1%AC%E4%BB%B6%E7%89%88%E6%9C%AC ] 小節中列出。

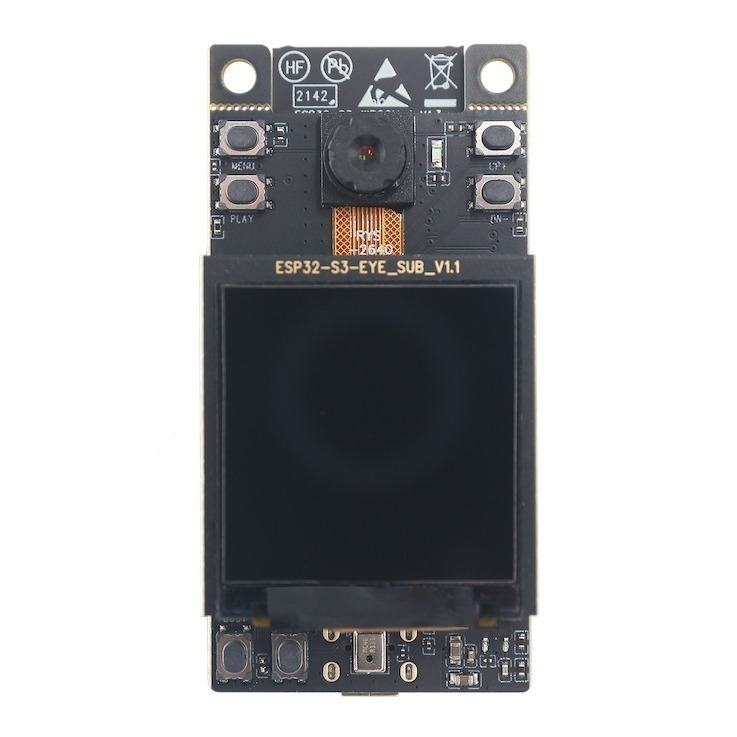

ESP32-S3-EYE 是樂鑫 [ https://www.espressif.com/zh-hans/home ] 推出的一款小型 AI（人工智慧）開發板，搭載 ESP32-S3 [ https://www.espressif.com/zh-hans/products/socs/esp32-s3 ] 晶片和樂鑫 AI 開發框架 ESP-WHO [ https://github.com/espressif/esp-who/blob/master/README_CN.md ] 。開發板組態一個 2 百萬像素的攝影機、一個 LCD 螢幕和一個麥克風，適用於圖像識別和音訊處理等應用。板上還配有 8 MB 八線 PSRAM 和 8 MB flash，具有充足的儲存空間。此外，ESP32-S3 晶片還為開發板提供了 Wi-Fi 圖傳和 USB 連接埠偵錯等功能。您可以使用 ESP-WHO 開發各種 AIoT（人工智慧物聯網）應用，例如智能門鈴、監控系統、人臉識別打卡機等。
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE-isometric.png ] |
|---|
| ESP32-S3-EYE |
本指南包括如下內容：
- 入門指南 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#1-%E5%85%A5%E9%97%A8%E6%8C%87%E5%8D%97 ] ：介紹了開發板的功能和特性、元件、包裝，以及如何快速使用開發板。
- 開始開發應用 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#2-%E5%BC%80%E5%A7%8B%E5%BC%80%E5%8F%91%E5%BA%94%E7%94%A8 ] ：說明了開發板燒錄韌體需要的硬體設定和軟體設定。
- 硬體參考 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#3-%E7%A1%AC%E4%BB%B6%E5%8F%82%E8%80%83 ] ：詳細介紹了開發板的硬體。
- 硬體版本 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#4-%E7%A1%AC%E4%BB%B6%E7%89%88%E6%9C%AC ] ：介紹硬體歷史版本和已知問題，並提供連結至歷史版本開發板的入門指南（如有）。
- 相關文件 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#5-%E7%9B%B8%E5%85%B3%E6%96%87%E6%A1%A3 ] ：列出了相關文件的連結。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#1-%E5%85%A5%E9%97%A8%E6%8C%87%E5%8D%97 ] 1. 入門指南
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#11-%E6%A6%82%E8%BF%B0 ] 1.1. 概述
ESP32-S3-EYE 開發板包含兩部分：一塊主機板 ESP32-S3-EYE-MB，組態 ESP32-S3-WROOM-1 模組、攝影機、SD 卡槽、數字麥克風、USB 介面和功能按鍵等；一塊子板 ESP32-S3-EYE-SUB，組態 LCD 螢幕等。主機板和子板通過排針連接。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#12-esp32-s3-eye-%E4%B8%8E-esp-eye ] 1.2. ESP32-S3-EYE 與 ESP-EYE
ESP32-S3-EYE 相比 ESP-EYE [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP-EYE_Getting_Started_Guide.md ] 支援更多功能。下表列出了兩款開發板的主要不同之處：
| 特性 | ESP32-S3-EYE | ESP-EYE |
|---|---|---|
| 內建晶片 | ESP32-S3 | ESP32 |
| PSRAM | 8 MB 八線 PSRAM | 8 MB 四線 PSRAM |
| Flash | 8 MB flash | 4 MB flash |
| LCD 螢幕 | 有 | 無 |
| 加速度感測器 | 有 | 無 |
| 可選電源 | 外接鋰電池 | 無 |
| USB 至 UART 橋接器 | 不需要，由 ESP32-S3 USB Serial/JTAG 介面提供 | 需要 |
| 天線連接器 | 不需要，由 ESP32-S3-WROOM-1 模組提供 | 需要 |
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#13-%E5%8A%9F%E8%83%BD%E6%A1%86%E5%9B%BE ] 1.3. 功能框圖
功能框圖顯示了主機板 ESP32-S3-EYE-MB（左側） 和子板 ESP32-S3-EYE-SUB（右側）的主要元件，以及元件之間的連接方式。
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE_20210913_V03_SystemBlock.png ] |
|---|
| ESP32-S3-EYE 功能框圖 |
下面分別介紹主機板和子板上的主要元件。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#14-esp32-s3-eye-mb-%E4%B8%BB%E6%9D%BF%E7%BB%84%E4%BB%B6 ] 1.4. ESP32-S3-EYE-MB 主機板元件
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE_MB-annotated-photo.png ] |
|---|

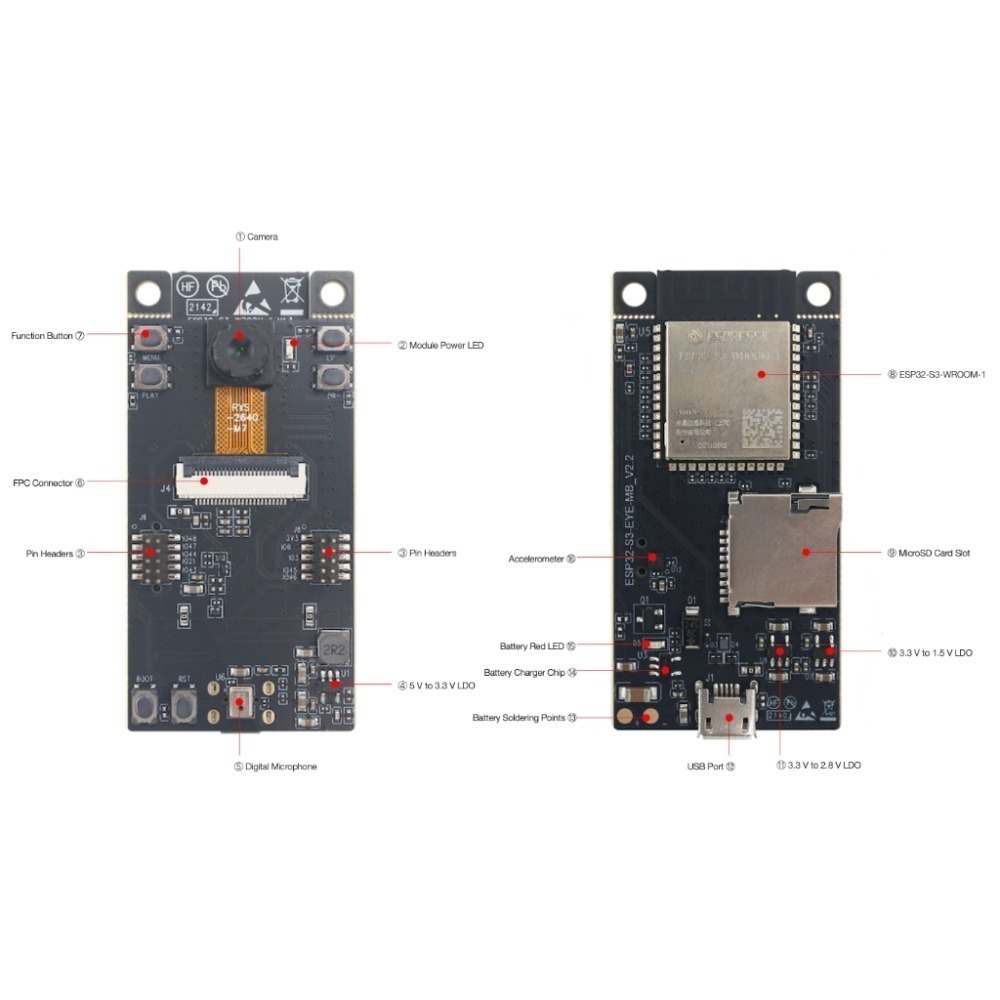

| ESP32-S3-EYE-MB - 正面和背面 |
下面從攝影機開始依次介紹主機板正面和背面的主要元件。
| 序號 | 主要元件 | 介紹 |
|---|---|---|
| 1 | Camera（攝影機） | OV2640 [ https://github.com/espressif/esp32-camera ] 攝影機，200 萬像素，66.5° 視角，最高支援 1600x1200 解析度。開發程序時可以組態解析度。 |
| 2 | Module Power LED（模組電源指示燈） | 開發板連接 USB 電源，模組電源指示燈綠燈亮起。如果綠燈不亮，則表示 USB 電源未接入，或者 5 V 轉 3.3 V LDO 損壞。軟體可以通過組態 GPIO3 為開發板的不同狀態設定不同的 LED 燈組合狀態（常亮/熄滅，閃爍等）。注意 GPIO3 必須組態為開漏模式，否則可能損壞 LED 燈。 |
| 3 | Pin Headers（排針） | 連接子板的排母。 |
| 4 | 5 V to 3.3 V LDO（5 V 轉 3.3 V LDO） | 模組電路的電源轉換器，輸入 5 V，輸出 3.3 V。 |
| 5 | Digital Microphone（數字麥克風） | MEMS 數字麥，I2S 通訊，靈敏度 -26 dBFS，SNR 61 dB，3V3 供電。 |
| 6 | FPC Connector（FPC 介面） | 通過 FPC 排線連接主機板和子板。 |
| 7 | Function Button（功能按鍵） | 板子上有 6 個功能按鍵，除了 RST 鍵不能組態，您可以組態其他 5 個按鍵的功能。 |
| 8 | ESP32-S3-WROOM-1 | ESP32-S3-WROOM-1 模組，內建 ESP32-S3R8 晶片，整合 Wi-Fi 和 Bluetooth 5 (LE) 子系統，還有專門的向量指令用於加速神經網路計算和訊號處理。ESP32-S3R8 晶片疊封 8 MB PSRAM，模組還另外帶有 8 MB flash，可靈活高效讀取資料。開發板也相容 ESP32-S3-WROOM-1U 模組。 |
| 9 | MicroSD Card Slot（MicroSD 卡槽） | 可插入 MicroSD 卡，適用於需要擴充資料儲存空間或備份的應用開發場景。 |
| 10 | 3.3 V to 1.5 V LDO（3.3 V 轉 1.5 V LDO） | 攝影機的電源轉換器，輸入 3.3 V，輸出 1.5 V。 |
| 11 | 3.3 V to 2.8 V LDO （3.3 V 轉 2.8 V LDO） | 攝影機的電源轉換器，輸入 3.3 V，輸出 2.8 V。 |
| 12 | USB Port（USB 介面） | Micro-USB 介面，可用作開發板的 5 V 供電介面，也可作為通訊介面，通過 GPIO19 和 GPIO20 與晶片通訊。 |
| 13 | Battery Soldering Points（電池焊點） | 可以銲接電池母座插頭，用於外接鋰電池，與 USB 供電二選一。請使用帶有保護電路板和電流保險器元件的鋰電池。建議電池規格：容量 >1000 mAh, 輸出電壓 3.7 V， 輸入電壓 4.2 V – 5 V。 |
| 14 | Battery Charger Chip（電池充電晶片） | 1 A 線性鋰電池充電器 (ME4054BM5G-N)，採用 ThinSOT 封裝。充電電源來自 USB 介面。 |
| 15 | Battery Red LED（電池指示紅燈） | 開發板連接 USB 電源，不接電池的情況下，紅燈閃爍。接電池狀態下，電池充電正在進行時，紅燈亮；電池充電完成後，紅燈滅。 |
| 16 | Accelerometer（加速度感測器） | 三軸加速度感測器 (QMA7981)，用於螢幕旋轉等使用場景。 |
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#15-esp32-s3-eye-sub-%E5%AD%90%E6%9D%BF%E7%BB%84%E4%BB%B6 ] 1.5. ESP32-S3-EYE-SUB 子板元件
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE_SUB-annotated-photo.png ] |
|---|

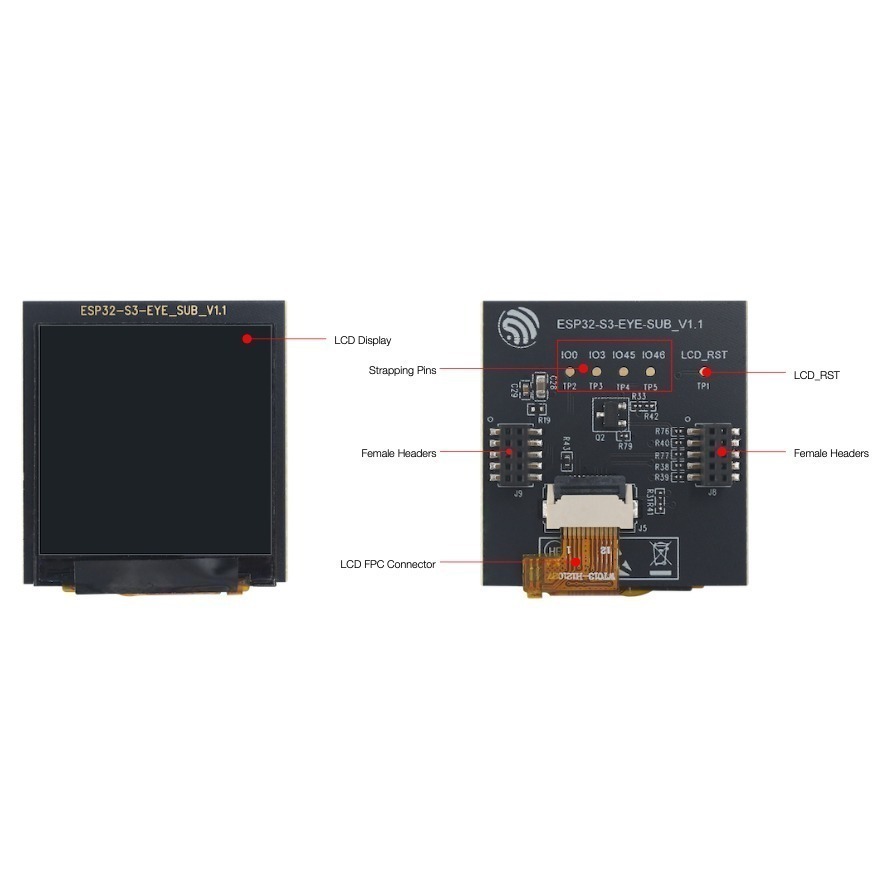

| ESP32-S3-EYE-SUB - 正面和背面 |
下面從 LCD 螢幕開始逆時針依次介紹子板正面和背面的主要元件。
| 主要元件 | 介紹 |
|---|---|
| LCD Display（LCD 螢幕） | 1.3” LCD 螢幕，通過 SPI 匯流排連接晶片。 |
| Strapping Pins（Strapping 管腳） | 從主機板引出的四個 strapping 管腳，空閒管腳測試點。 |
| Female Headers（排母） | 連接主機板上的排針。 |
| LCD FPC Connector（LCD FPC 介面） | 通過 FPC 排線連接子板和 LCD 螢幕。 |
| LCD_RST | LCD_RST 測試點。您可以通過控制訊號重啟 LCD 螢幕。 |
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#16-%E5%86%85%E5%90%AB%E7%BB%84%E4%BB%B6%E5%92%8C%E5%8C%85%E8%A3%85 ] 1.6. 內含元件和包裝
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#161-%E9%9B%B6%E5%94%AE%E8%AE%A2%E5%8D%95 ] 1.6.1. 零售訂單
如購買樣品，每個開發板將以防靜電袋或零售商選擇的其他方式包裝。每個包裝內含：
- 1 塊 ESP32-S3-EYE-MB 主機板
- 1 塊 ESP32-S3-EYE-SUB 子板
主機板和子板出廠時已組裝好。
零售訂單請前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample [ https://www.espressif.com/zh-hans/company/contact/buy-a-sample ] 。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#162-%E6%89%B9%E9%87%8F%E8%AE%A2%E5%8D%95 ] 1.6.2. 批次訂單
如批次購買，開發板將以大紙板箱包裝。
批次訂單請前往 https://www.espressif.com/zh-hans/contact-us/sales-questions [ https://www.espressif.com/zh-hans/contact-us/sales-questions ] 。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#17-%E9%BB%98%E8%AE%A4%E5%9B%BA%E4%BB%B6%E5%92%8C%E5%8A%9F%E8%83%BD%E6%B5%8B%E8%AF%95 ] 1.7. 默認韌體和功能測試
ESP32-S3-EYE 出廠即燒錄默認韌體 [ https://github.com/espressif/esp-who/tree/master/default_bin/esp32-s3-eye ] ，方便您立即上手使用開發板，體驗語音喚醒、語音命令識別、人臉檢測和識別的功能。
使用開發板前，您需要準備以下硬體：
- 1 套 ESP32-S3-EYE 開發板
- 1 根 USB 2.0 資料線（標準 A 型轉 Micro-B 型），為開發板接入電源
通電前，請確保開發板完好無損，主機板與子板已組裝好。然後按照以下步驟開始使用開發板：
- 使用 USB 資料線連接開發板的 USB 介面與電源。開發板上電期間會有如下反應：
- 模組電源指示燈亮起並保持幾秒鐘，說明默認韌體正在載入。
- 模組電源指示燈熄滅，說明默認韌體載入完成。開發板默認進入人臉識別模式。
- LCD 螢幕播放即時畫面。
現在，開發板已準備好等待執行命令。有兩種方式操作開發板：物理按鍵或語音指令。下面先介紹通過物理按鍵操作開發板。
- 面對攝影機，螢幕上出現整張人臉，開發板開始檢測人臉。檢測到人臉後，螢幕上出現藍色方框。
- 按下 MENU 鍵，開發板為檢測到的人臉錄入 ID（從 1 開始）。
- 按下 UP+ 鍵，開發板進行人臉識別。若識別到之前檢測並錄入的人臉，螢幕上出現相應的人臉 ID；若無法識別，螢幕上出現 ＂WHO?＂（誰？）。
- 按下 PLAY 鍵，刪除最新錄入的人臉 ID，螢幕上出現 ＂XXX ID(S) LEFT＂（剩 XXX 個 ID）。
下面介紹通過語音指令操作開發板：
- 重複上面步驟 1。
- 說出中文喚醒詞“Hi 樂鑫”喚醒開發板。喚醒後，模組電源指示燈亮起，說明開發板在等待語音指令。
- 說出中文命令詞，命令詞識別成功後模組電源指示燈會閃爍，等待開發板執行命令。在人臉識別模式下，默認韌體支援的中文命令詞見下表。
| 默認韌體支援的中文命令詞 | 裝置反饋 |
|---|---|
| 新增人臉 | 開發板錄入人臉 ID |
| 識別一下 | 開發板顯示識別到的人臉 ID。若無法識別，則顯示 ＂WHO?＂（誰？）。 |
| 刪除人臉 | 開發板刪除最新錄入的人臉 ID，顯示 ＂XXX ID(S) LEFT＂（剩 XXX 個 ID）。 |
- 您也可以在執行完步驟 2 喚醒開發板後通過命令詞切換開發板的工作模式，命令詞識別成功後模組電源指示燈會閃爍。不同工作模式的命令詞見下表。
| 不同工作模式的命令詞 | 裝置反饋 |
|---|---|
| 人臉識別 | 開發板若檢測到人臉，則顯示藍色方框。 |
| 移動偵測 | 開發板若檢測到物體移動，則左上角顯示藍色實心方框。 |
| 僅顯示 | 開發板僅顯示攝影機拍攝的即時畫面。 |
| 停止工作 | 開發板停止工作，僅顯示樂鑫標誌。 |
至此您已經體驗了開發板的主要功能。下面的章節將說明如何在開發板上燒錄韌體、硬體資源和相關文件等。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#2-%E5%BC%80%E5%A7%8B%E5%BC%80%E5%8F%91%E5%BA%94%E7%94%A8 ] 2. 開始開發應用
本小節介紹如何在開發板上燒錄韌體以及相關準備工作。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#21-%E5%BF%85%E5%A4%87%E7%A1%AC%E4%BB%B6 ] 2.1. 必備硬體
- 1 套 ESP32-S3-EYE 開發板
- 1 根 USB 2.0 資料線（標準 A 型轉 Micro-B 型），用於為開發板接入電源，並向開發板燒錄韌體
- 1 台電腦（Windows、Linux 或 macOS）
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#22-%E5%8F%AF%E9%80%89%E7%A1%AC%E4%BB%B6 ] 2.2. 可選硬體
- 1 個 MicroSD 儲存卡
- 1 塊鋰電池
注意
請使用帶有保護電路板的鋰電池。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#23-%E7%A1%AC%E4%BB%B6%E8%AE%BE%E7%BD%AE ] 2.3. 硬體設定
使用 USB 資料線連接開發板的 USB 介面與電源，模組電源指示燈應亮起。如果未接入電池，則電池指示紅燈閃爍。
硬體設定已完成，按照下列步驟組態軟體。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#24-%E8%BD%AF%E4%BB%B6%E8%AE%BE%E7%BD%AE ] 2.4. 軟體設定
準備開發工具，請前往 ESP-WHO [ https://github.com/espressif/esp-who/blob/master/README_CN.md ] 文件查看以下步驟：
- 獲取 ESP-IDF [ https://github.com/espressif/esp-who/blob/master/README_CN.md#%E8%8E%B7%E5%8F%96-esp-idf ] ，組態基於 ESP32-S3 的 C 語言 PC 開發環境。
- 獲取 ESP-WHO [ https://github.com/espressif/esp-who/blob/master/README_CN.md#%E8%8E%B7%E5%8F%96-esp-who ] ，運行樂鑫圖像處理開發框架。
- 運行 ESP-WHO 示例 [ https://github.com/espressif/esp-who/blob/master/README_CN.md#%E8%BF%90%E8%A1%8C%E7%A4%BA%E4%BE%8B ] 。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#3-%E7%A1%AC%E4%BB%B6%E5%8F%82%E8%80%83 ] 3. 硬體參考
本小節介紹有關開發板硬體的更多資訊。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#31-gpio-%E5%88%86%E9%85%8D ] 3.1. GPIO 分配
除了 GPIO3 可用於組態 LED 燈組合狀態，ESP32-S3-WROOM-1 模組上的其他 GPIO 均已用於控制開發板的元件或功能。如果您想自己組態管腳，請參考相關文件 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#5-%E7%9B%B8%E5%85%B3%E6%96%87%E6%A1%A3 ] 部分提供的原理圖。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#32-%E7%8B%AC%E7%AB%8B%E7%9A%84%E6%A8%A1%E7%BB%84%E4%B8%8E%E6%91%84%E5%83%8F%E5%A4%B4%E4%BE%9B%E7%94%B5%E7%94%B5%E8%B7%AF ] 3.2. 獨立的模組與攝影機供電電路
ESP32-S3-EYE 開發板為攝影機和 ESP32-S3-WROOM-1 模組及其他器件提供獨立電源，這樣可以減少模組電路上音訊訊號對攝影機電路的干擾，提高開發板的整體性能。
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE-v2-1-module-ps.png ] |
|---|
| ESP32-S3-EYE - 模組供電電路 |
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/ESP32-S3-EYE-v2-1-camera-ps.png ] |
|---|
| ESP32-S3-EYE - 攝影機供電電路 |
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#4-%E7%A1%AC%E4%BB%B6%E7%89%88%E6%9C%AC ] 4. 硬體版本
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#41-%E6%94%B9%E7%89%88%E5%8E%86%E5%8F%B2 ] 4.1. 改版歷史
ESP32-S3-EYE v2.2 相對於 ESP32-S3-EYE v2.1 在硬體方面有兩處變更：1) 主機板絲印，2) 主機板增加限流電阻；韌體方面一處變更：增加對英文喚醒詞和英文命令詞的支援（具體見[英文版本文件] [ https://github.com/espressif/esp-who/blob/master/docs/en/get-started/ESP32-S3-EYE_Getting_Started_Guide.md ] ）。
硬體方面的變更具體如下：
- 主機板絲印（背面）：ESP32-S3-EYE v2.2 的主機板絲印為 ESP32-S3-EYE-MB_V2.2，ESP32-S3-EYE v2.1 的主機板絲印為 ESP32-S3-EYE-MB_V2.1。
| ESP32-S3-EYE v2.2 主機板絲印 | ESP32-S3-EYE v2.1 主機板絲印 |
|---|---|
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/esp32-s3-eye-v2_2-marking.png ] |  [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/esp32-s3-eye-v2_1-marking.png ] |
- ESP32-S3-EYE v2.2 的主機板增加限流電阻 R83，防止使用者誤上拉 GPIO3 而燒壞模組電源指示燈。
| ESP32-S3-EYE v2.2 限流電阻 R83 位置 | ESP32-S3-EYE v2.1 無限流電阻 R83 |
|---|---|
 [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/esp32-s3-eye-v2_2-resistor.png ] |  [ https://github.com/espressif/esp-who/blob/master/docs/_static/get-started/esp32-s3-eye-v2_1-resistor.png ] |
- 因主機板絲印變更和增加限流電阻同步更新主機板原理圖、主機板 PCB 佈局圖、主機板尺寸圖、主機板尺寸圖原始檔（見相關文件 [ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#5-%E7%9B%B8%E5%85%B3%E6%96%87%E6%A1%A3 ] 小節提供的檔案）。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#42-%E5%B7%B2%E7%9F%A5%E9%97%AE%E9%A2%98 ] 4.2. 已知問題
ESP32-S3-EYE 沒有 USB 至 UART 橋接器，可能會出現已燒寫的程序不停重啟時無法再燒寫程序的情況。
如果出現這個問題，您需要：
- 按住 BOOT 鍵再按住 RST 鍵，然後鬆開 RST 鍵，再鬆開 BOOT 鍵，然後開發板進入下載模式，開始下載程序。
- 下載完成後再按下 RST 鍵啟動程序。
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#5-%E7%9B%B8%E5%85%B3%E6%96%87%E6%A1%A3 ] 5. 相關文件
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#51-%E6%8A%80%E6%9C%AF%E8%A7%84%E6%A0%BC%E4%B9%A6 ] 5.1. 技術規格書
- ESP32-S3 技術規格書 [ https://www.espressif.com/sites/default/files/documentation/esp32-s3_datasheet_cn.pdf ] (PDF)
- ESP32-S3-WROOM-1 & ESP32-S3-WROOM-1U 技術規格書 [ https://www.espressif.com/sites/default/files/documentation/esp32-s3-wroom-1_wroom-1u_datasheet_cn.pdf ] (PDF)
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#52-%E5%8E%9F%E7%90%86%E5%9B%BE ] 5.2. 原理圖
- ESP32-S3-EYE-MB v2.2 主機板原理圖 [ https://dl.espressif.com/dl/schematics/SCH_ESP32-S3-EYE-MB_20211201_V2.2.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.1 主機板原理圖 [ https://dl.espressif.com/dl/schematics/SCH_ESP32-S3-EYE-MB_20210913_V2.1.pdf ] (PDF)
- ESP32-S3-EYE-SUB 子板原理圖 [ https://dl.espressif.com/dl/schematics/SCH_ESP32-S3-EYE_SUB_V1.1_20210913.pdf ] (PDF)
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#53-pcb-%E5%B8%83%E5%B1%80%E5%9B%BE ] 5.3. PCB 佈局圖
- ESP32-S3-EYE-MB v2.2 主機板 PCB 佈局圖 [ https://dl.espressif.com/dl/schematics/PCB_ESP32-S3-EYE_MB_V2.2_20211201.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.1 主機板 PCB 佈局圖 [ https://dl.espressif.com/dl/schematics/PCB_ESP32-S3-EYE_MB_V2.1_20210913.pdf ] (PDF)
- ESP32-S3-EYE-SUB 子板 PCB 佈局圖 [ https://dl.espressif.com/dl/schematics/PCB_ESP32-S3-EYE_SUB_V1.1_20210913.pdf ] (PDF)
[ https://github.com/espressif/esp-who/blob/master/docs/zh_CN/get-started/ESP32-S3-EYE_Getting_Started_Guide.md#54-%E5%B0%BA%E5%AF%B8%E5%9B%BE ] 5.4. 尺寸圖
- ESP32-S3-EYE-MB v2.2 主機板正面尺寸圖 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_top_V2.2_20211207.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.1 主機板正面尺寸圖 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_top_V2.1_20211111.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.2 主機板背面尺寸圖 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_Bottom_V2.2_20211207.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.1 主機板背面尺寸圖 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_Bottom_V2.1_20211111.pdf ] (PDF)
- ESP32-S3-EYE-SUB 子板尺寸圖 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_SUB_V1.1_20211111.pdf ] (PDF)
- ESP32-S3-EYE-MB v2.2 主機板正面尺寸圖原始檔 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_top_V2.2_20211207.dxf ] (DXF) - 可使用 Autodesk Viewer [ https://viewer.autodesk.com/ ] 查看
- ESP32-S3-EYE-MB v2.1 主機板正面尺寸圖原始檔 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_top_V2.1_20211111.dxf ] (DXF) - 可使用 Autodesk Viewer [ https://viewer.autodesk.com/ ] 查看
- ESP32-S3-EYE-MB v2.2 主機板背面尺寸圖原始檔 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_Bottom_V2.2_20211207.dxf ] (DXF) - 可使用 Autodesk Viewer [ https://viewer.autodesk.com/ ] 查看
- ESP32-S3-EYE-MB v2.1 主機板背面尺寸圖原始檔 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_MB_Bottom_V2.1_20211111.dxf ] (DXF) - 可使用 Autodesk Viewer [ https://viewer.autodesk.com/ ] 查看
- ESP32-S3-EYE-SUB 子板尺寸圖原始檔 [ https://dl.espressif.com/dl/schematics/DXF_ESP32-S3-EYE_SUB_V1.1_20211111.dxf ] (DXF) - 可使用 Autodesk Viewer [ https://viewer.autodesk.com/ ] 查看
