詳盡技術資料請見原廠或供應商 /shop/RS485-HUB-8P.htm [ https://www.waveshare.net/shop/RS485-HUB-8P.htm ] 料號：WS-24271
溫馨提示
本產品預設不配套電源，使用者可根據需要另購電源供電
隔離型 8 路 RS485 集線器中繼器
可通過一路 485 主口擴充套件 8 路 RS485 從口，帶隔離和中繼
產品特性
RS485-HUB-8P 是一款可通過 1 路 RS485 主口擴展出 8 路 RS485 從口的工業級隔離型 RS485 集線器，可實現 RS485 網路中繼、擴充套件和隔離功能，採用接線端子式電源接入，導軌式外殼設計，安裝方便，價效比高，適用於資料採集、物聯網閘道器、安防物聯網和智慧儀表監控等領域。
產品引數
| 介面標準 | 符合 RS485 標準 |
|---|---|
| 物理介面 | RS485 接線端子 |
| 通訊速率 | bps 波特率 (自適應) |
| 支援點數 | 每個 RS485 介面支援至多 32 個節點 |
| 通訊距離 | 1200m (9600bps)，通訊速率越高距離越短 |
| 工作方式 | RS485 兩線 (A、B)，半雙工透明傳輸 |
| 供電電壓 | DC 9~24V |
| 工作溫度 | -45 ~ +85℃ |
| 環境溼度 | <95%RH |
| 傳輸介質 | 普通平行線/雙絞線 |
基本功能
可實現 RS485 網路中繼、擴充套件和隔離功能
連線示意圖
RS485 主口端的隔離型 RS485 介面可接入 RS485 主控裝置，擴充套件的 8 路隔離型 RS485 介面可外接各類 RS485 從裝置，比如 RS485 感測器等
說明：一般 RS485 接線要求手拉手連線，如果不可避免需要主站為中心的星型連線，亦可使用本產品，能有效隔離多個 RS485 之間的連線干擾
工業隔離保護
內建光電隔離保護電路，RS485 主從裝置隔離，可有效保護 RS485 主從裝置不受裝置間的地電位差、靜電、雷擊和浪湧的破壞，可適用於對可靠性和安全性要求較高的工業環境
寬波特率適用範圍
支援 bps 寬波特率通訊範圍 (自適應)

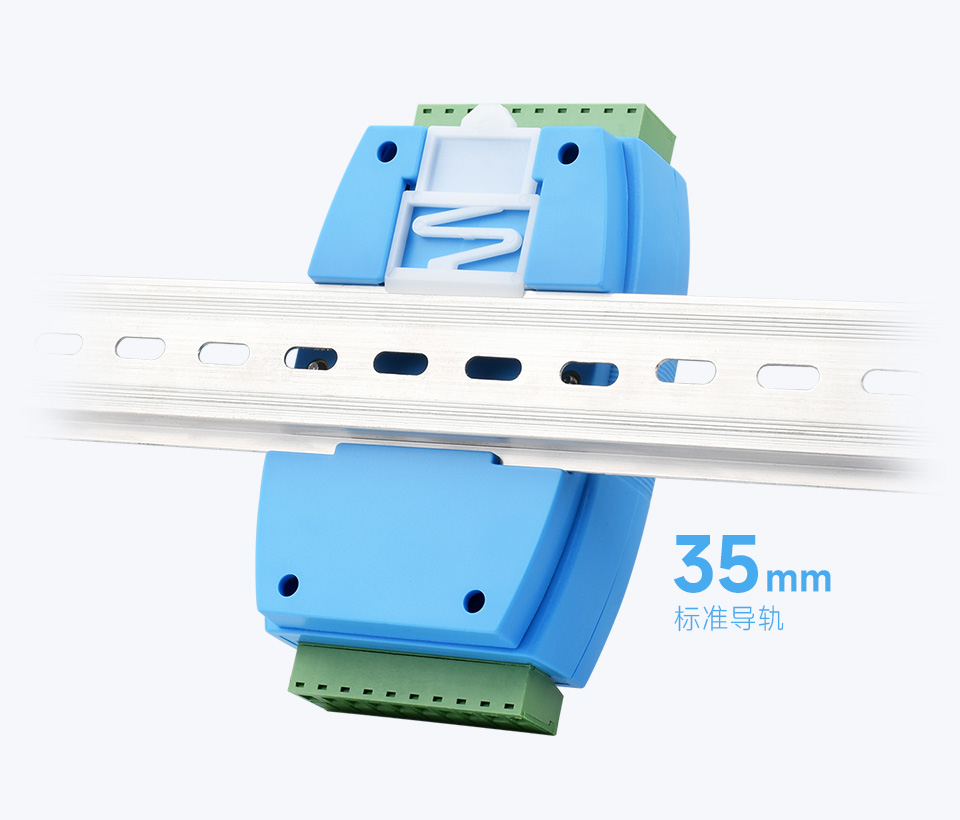

支援導軌安裝
支援 35mm 標準導軌，帶導軌卡扣，安裝方便
介面簡介
產品展示
產品尺寸
產品資料
資料路徑 /wiki/RS485-HUB-8P [ /wiki/RS485-HUB-8P ]
配置清單
RS485-HUB-8P × 1
